Баланс притока и вытяжки определяет статическое давление в помещении, которое должно быть строго регламентировано для обеспечения безопасности, комфорта и соблюдения технологических требований различных режимов эксплуатации. Разрежение или избыточное давление в помещении, возникающее при неравенстве расходов.
данные обновлены 2026-10-21 ·
1. Что такое баланс притока и вытяжки
Баланс притока и вытяжки описывает, сколько воздуха приходит в помещение и сколько удаляется из него. Разность расходов меняет давление и направление перетоков через двери, неплотности и предусмотренные переточные устройства. При избыточном давлении воздух выходит наружу, при разрежении — подсасывается внутрь. Поэтому одинаковый расход не является самоцелью: режим выбирают по назначению помещения и допустимому направлению переноса загрязнений.
В таблице для рабочего примера указано давление 5 Па, а для различных зон приведены подпор, разрежение и нейтральный режим. Эти значения читают вместе с трассировкой и местными отсосами. Если дверь открывается с усилием или запахи идут из кухни в соседнюю зону, проверяют не только вентилятор, но и переточные сечения, утечки ограждений и реальный расход.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
Смежная тема кластера «Фильтрация воздуха».
2. Устройство и принцип работы
Настройку начинают с назначения помещения и требуемого направления перетока. Затем раздельно измеряют приточный и вытяжной расход, проверяют состояние местных отсосов и сопоставляют полученную разность с давлением между помещением и коридором или наружной средой. После изменения скорости вентилятора ждут стабилизации и повторяют измерение в тех же точках.
Частотный привод или дросселирующее устройство меняет расход, но не исправляет закрытый клапан и негерметичный канал. В исходном порядке измерений давление проверяют манометром, а направление потока — анемометром или визуальным тестом. Разницу расходов около 10 % используют только как значение из таблицы; итоговую настройку связывают с назначением зоны и проектом.
- Шаг 1Определите назначение помещения и требуемое давление (избыточное, нейтральное или разреженное) согласно нормативным документам.
- Шаг 2Рассчитайте необходимый объем приточного и вытяжного воздуха, учитывая кратность воздухообмена и местные отсосы.
- Шаг 3Установите разницу расходов воздуха, обеспечивающую требуемый перепад давления, обычно в пределах 10–15%.
- Шаг 4Настройте приточные и вытяжные вентиляторы с использованием частотных преобразователей или дроссель-шлюзов.
- Шаг 5Измерьте перепад давления манометром между помещением и коридором или наружной средой.
- Шаг 6При необходимости установите клапаны сброса давления или подпора для стабилизации режима.
- Шаг 7Проведите финальную проверку направления перетоков с помощью анемометра или визуальных тестов.
3. Ключевые параметры

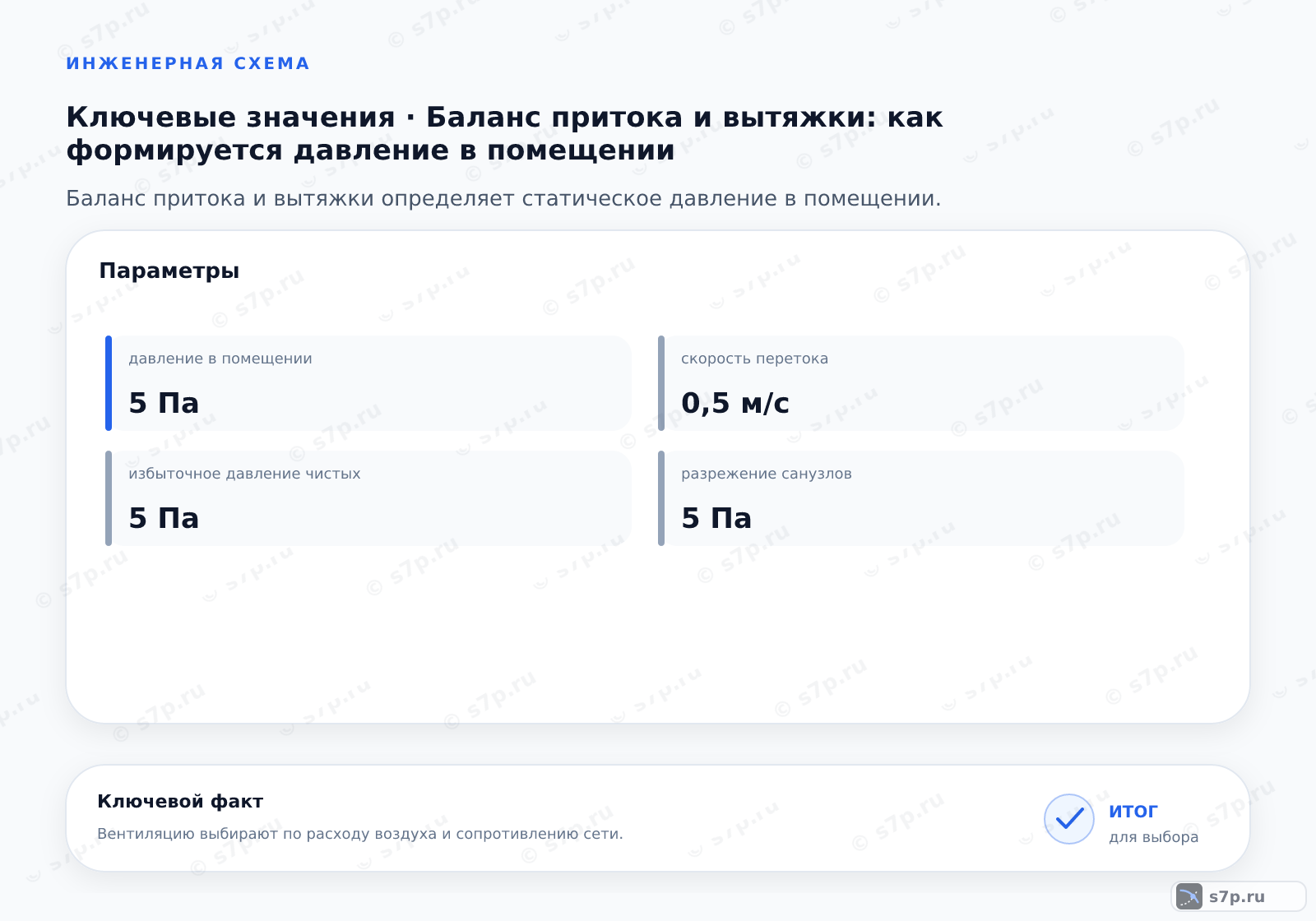

При наладке сопоставляют давление в помещении, скорость в рабочей зоне, расход вытяжки и размер переточного отверстия. Исходная таблица содержит 5 Па для помещения, 25 Па для подпора лифтовой шахты, 0.2 м/с в рабочей зоне, 100 м³/ч для кухни с газом и зазор 15 мм под дверью санузла. Разница расходов составляет 10 %.
Эти параметры нельзя смешивать как взаимозаменяемые уставки. Па описывает давление, м/с — скорость, м³/ч — расход, а миллиметры — геометрию перетока. Перед сравнением проверяют место измерения и единицы. Давление 5 Па из рабочего примера не означает, что такой режим подходит для любой зоны: решение зависит от источника загрязнения, ограждений и маршрута воздуха.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление в помещении (Па) | 5 Па | Па | ГОСТ Р 54860-2011 |
| Давление в помещении (Па) | 5 Па | Па | СП 54.13330.2016 |
| Подпор лифтовых шахт | 25 Па | Па | СП 7.13130.2020 |
| Скорость в рабочей зоне | 0.2 м/с | м/с | СП 60.13330.2020 |
| Кратность кухни с газом | 100 м³/ч | м³/ч | СП 54.13330.2016 |
| Зазор под дверью санузла | 15 мм | мм | СП 54.13330.2016 |
| Разница расходов баланс | 10 % | % | Инженерная практика |
4. Схема работы

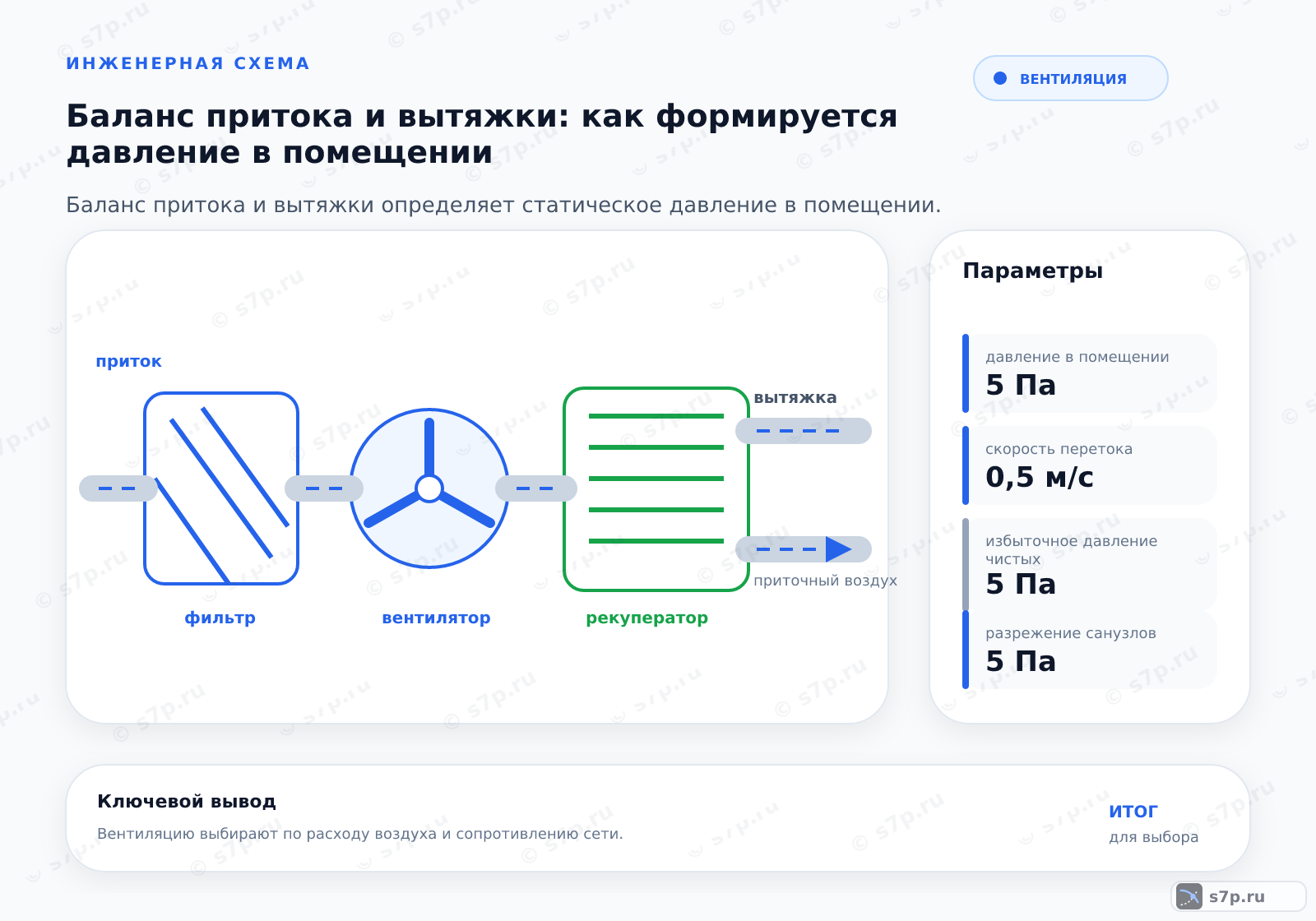

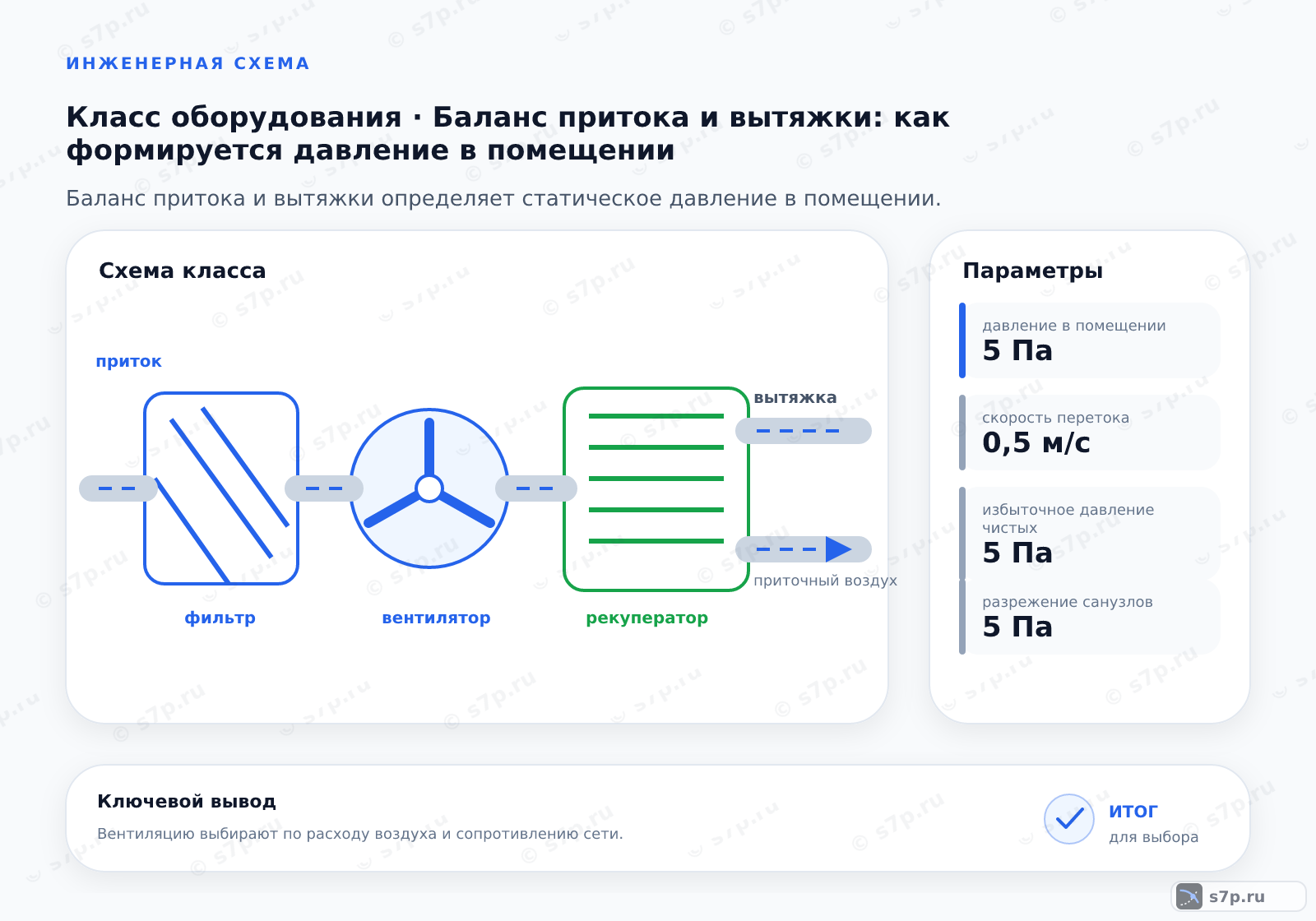

Схема работы строится вокруг границы между помещением и соседней зоной. Приточная установка подаёт воздух, вытяжка удаляет его, а через дверь, решётку или зазор формируется переток. Если вытяжка превышает приток, возникает разрежение; при превышении притока формируется подпор. На схеме нужно видеть не только вентиляторы, но и все места, через которые воздух реально проходит.
При диагностике направление потока проверяют в рабочих проёмах, а давление измеряют относительно выбранной точки сравнения. Подпор в лифтовой шахте и разрежение в санузле имеют разные задачи, хотя эти режимы создаются разностью расходов. Ошибка в ветви может менять соседние зоны, поэтому измерения проводят по всей связанной системе, а не по отдельному диффузору.
5. Виды и разновидности
Для чистой комнаты в таблице используют избыточный режим 5–10 Па, для санузла — разрежение 5–10 Па, для лифтовой шахты — подпор 20–30 Па при пожаре. Кухне с газом приписана вытяжка, превышающая приток на 10–15 %, а офису — нейтральный режим или слабый подпор. Эти варианты отличаются направлением перетока и источником требований.
Сравнивать режимы только по величине давления неправильно. Для чистой зоны приоритетом является защита от внешних загрязнений, для санузла — удержание запахов и влаги, для шахты — ограничение проникновения дыма. При выборе схемы фиксируют назначение, соседние помещения, местные отсосы и способ контроля, после чего проверяют фактическую работу каналов.
| Значение | Источник |
|---|---|
| Чистая комната: избыточное давление 5–10 Па для защиты от внешних загрязнений. | ГОСТ Р 54860-2011 |
| Санузел: разрежение 5–10 Па для удержания запахов и влаги внутри помещения. | СП 54.13330.2016 |
| Лифтовая шахта: подпор 20–30 Па при пожаре для защиты от дыма. | СП 7.13130.2020 |
| Кухня: вытяжка превышает приток на 10–15% для удаления запахов. | СП 54.13330.2016 |
| Офис: нейтральное давление или слабый подпор для комфорта и отсутствия сквозняков. | СП 60.13330.2020 |
6. На что влияет и зачем нужно
Баланс связывает работу вентилятора с качеством воздуха в зоне. Для чистого помещения подпор ограничивает подсос из соседних пространств, а для загрязнённой зоны разрежение удерживает поток внутри контура вытяжки. В жилой или офисной комнате нейтральный режим снижает риск сквозняка, но только при исправных переточных путях и согласованной подаче.
На практике результат оценивают по давлению, направлению перетока и фактическому расходу. Если параметр улучшился, а дверь стала открываться с усилием, ищут смещение режима в смежной зоне. Для кухни с газом сверяют расход 100 м³/ч из таблицы и состояние вытяжного канала, не перенося это значение на другие помещения без расчёта.
7. Частые ошибки и на что смотреть
В высоком здании проверяют влияние вертикальной трассы и разности давлений по этажам. Недостаток притока на верхнем уровне, закрытая переточная решётка или подсос через шахту меняют фактическое направление потока. Поэтому локальная регулировка вентилятора без измерений может перенести проблему на соседние этажи.
В кухне с газом опасен не только малый расход вытяжки, но и неконтролируемый подпор от другой системы. Проверяют вытяжной канал, приток, зазор под дверью и направление движения воздуха. Давление 5 Па, зазор 15 мм и разница 10 % приведены в исходных данных как ориентиры конкретной схемы; их нельзя использовать вместо проверки объекта.
Частые вопросы
Почему одинаковые расходы не всегда дают нейтральное помещение?
Давление зависит не только от суммы расходов, но и от утечек, переточных проёмов, местных отсосов и сопротивления каналов. Даже близкие показания вентиляторов могут создавать подсос через шахту или дверь. Сначала определяют точку сравнения, затем измеряют давление и направление перетока. После этого проверяют фактические расходы по ветвям, а не делают вывод по показанию отдельного агрегата.
Как понять, куда должен двигаться воздух между помещениями?
Направление выбирают по назначению зоны и источнику загрязнения. В чистое помещение обычно не допускают подсос из более загрязнённого, а из санузла или кухни поток направляют в вытяжную ветвь. Проверяют давление относительно коридора или наружной среды и подтверждают движение анемометром или визуальным тестом. Дверь, решётка и зазор под ней должны соответствовать принятой схеме.
Как связаны давление 5 Па и разница расходов 10 %?
В исходной таблице 5 Па и 10 % приведены как значения конкретного рабочего примера, а не как универсальная формула. Разность расходов создаёт перепад, но его величина зависит от площади утечек, сопротивления перетоков и положения дверей. Поэтому сначала измеряют оба параметра в объекте, затем корректируют приток или вытяжку и повторяют проверку при устойчивом режиме.
Почему кухонная вытяжка может затягивать продукты горения?
При недостаточном притоке вытяжка начинает забирать воздух из соседних зон, шахт или помещений с газовым оборудованием. Неверный подпор от другой установки может изменить направление потока. Проверяют расход кухни, приточную ветвь, переточный зазор и состояние канала. В таблице для кухни с газом указано 100 м³/ч; это значение относится к исходному сценарию и не заменяет проверку конкретной системы.
Как выбрать режим для чистой комнаты, санузла или лифтовой шахты?
Для чистой комнаты в исходных данных приведён подпор 5–10 Па, для санузла — разрежение 5–10 Па, для лифтовой шахты — 20–30 Па при пожаре. Режимы нельзя сравнивать только по величине: они имеют разные задачи и разные источники требований. Проверяют ограждения, соседние зоны, клапаны, местные отсосы и способ измерения давления.
Что проверять после изменения скорости вентилятора?
После изменения команды ждут стабилизации и повторно измеряют приток, вытяжку и давление в тех же точках. Затем проверяют направление перетока у дверей и решёток, состояние местных отсосов и отсутствие подсоса из нежелательной зоны. Если давление улучшилось только в одном помещении, ищут смещение режима в связанной ветви. Результат записывают вместе с уставкой и фактическими показаниями.
