Приточный клапан обеспечивает непрерывный приток свежего воздуха в помещение через наружную стену, создавая естественную тягу и снижая концентрацию углекислого газа без использования энергозатратных вентиляторов. Приточный клапан — это устройство, устанавливаемое в наружную стену для обеспечения притока свежего воздуха в помещение за счет разности давлений или естественной тяги, обычно оснащенное фильтром и шумоглушителем.
данные обновлены 2026-10-21 ·
1. Назначение приточного клапана и условия его работы
Приточный клапан связывает наружный воздух с помещением через канал в стене. В простом исполнении поток движется за счёт перепада давлений, а в активном его поддерживает вентилятор. Внутренний блок может включать фильтр, шумопоглощение, нагрев или рекуперацию, поэтому название клапана не описывает состав всей установки.
Работа зависит от состояния вытяжного пути и от сопротивления проходки. Закрытая вытяжка, неплотная гильза или загрязнённый фильтр меняют фактический приток. Перед выбором проверяют наружную стену, место для корпуса, возможность отвода влаги и доступ к фильтру, а не только внешний размер изделия.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Канал соединяет наружный козырёк с внутренним корпусом, где размещают заслонку и фильтрующий элемент. Для активной модели добавляют вентилятор и электрический узел, для исполнения с рекуперацией — теплообменную часть. Наружная решётка защищает проход от осадков и мусора, но не исправляет ошибки герметизации.
При монтаже проверяют свободное сечение канала, устойчивость крепления и направление стока влаги наружу. После включения оценивают расход, шум, вибрацию и отсутствие сквозняка в зоне пребывания людей. Если заслонка меняет звук, но не поток, осматривают фильтр, вытяжку и соединения до изменения режима вентилятора.
- Шаг 1Выбор места установки: выберите стену, выходящую на улицу, вдали от вытяжных шахт и источников загрязнения. Убедитесь, что внутри помещения есть место для монтажа внутреннего блока.
- Шаг 2Бурение отверстия: просверлите отверстие в стене диаметром, соответствующем модели клапана (обычно 60–132 мм). Используйте коронку с алмазным напылением для бетона. Соблюдайте угол наклона наружу вниз для стока конденсата.
- Шаг 3Монтаж канала: установите теплоизолированный канал в отверстие. Зафиксируйте его монтажной пеной с низкой усадкой. Убедитесь, что канал не пережат и имеет свободный проход для воздуха.
- Шаг 4Установка внешнего блока: закрепите внешний козырек и корпус клапана на улице. Используйте герметик для защиты от осадков и ветра. Установите защитную решетку от птиц и мусора.
- Шаг 5Монтаж внутреннего блока: установите внутренний корпус и панель управления. Подключите, если есть электропитание для вентилятора или подогрева. Установите фильтр в отведенное место.
- Шаг 6Проверка работы: включите клапан, проверьте расход воздуха листом бумаги или анемометром. Убедитесь в отсутствии сквозняков и шума. Отрегулируйте заслонку на нужный уровень притока.
3. Ключевые параметры
Сопоставляют расход воздуха, потери давления, диаметр канала, класс фильтра, шум и толщину стены. Для активного клапана добавляют требования к питанию и характеристике вентилятора, для естественного — условиям тяги. Эффективность фильтра оценивают вместе с сопротивлением: более плотная очистка может изменить доступный поток.
Паспорт связывает каждое значение с конкретной конфигурацией корпуса и фильтра. До сверления проверяют фактическую толщину стены, положение коммуникаций и место для обслуживания. После монтажа измеряют поток и сравнивают его с рабочим режимом; одно лишь отсутствие видимых щелей не подтверждает корректность установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход воздуха | 30 м³/ч | м³/ч | инженерная практика; паспорт изделия |
| Потеря давления | 50 Па | Па | инженерная практика; паспорт изделия |
| Диаметр канала | 100 мм | мм | инженерная практика; паспорт изделия |
| Класс фильтра | 1 G3 | G3 | EN 779; паспорт изделия |
| Уровень шума | 25 дБ | дБ | инженерная практика; паспорт изделия |
| Толщина стены | 500 мм | мм | инженерная практика; паспорт изделия |
| Эффективность фильтра | 90 % | % | EN 1822; паспорт изделия |

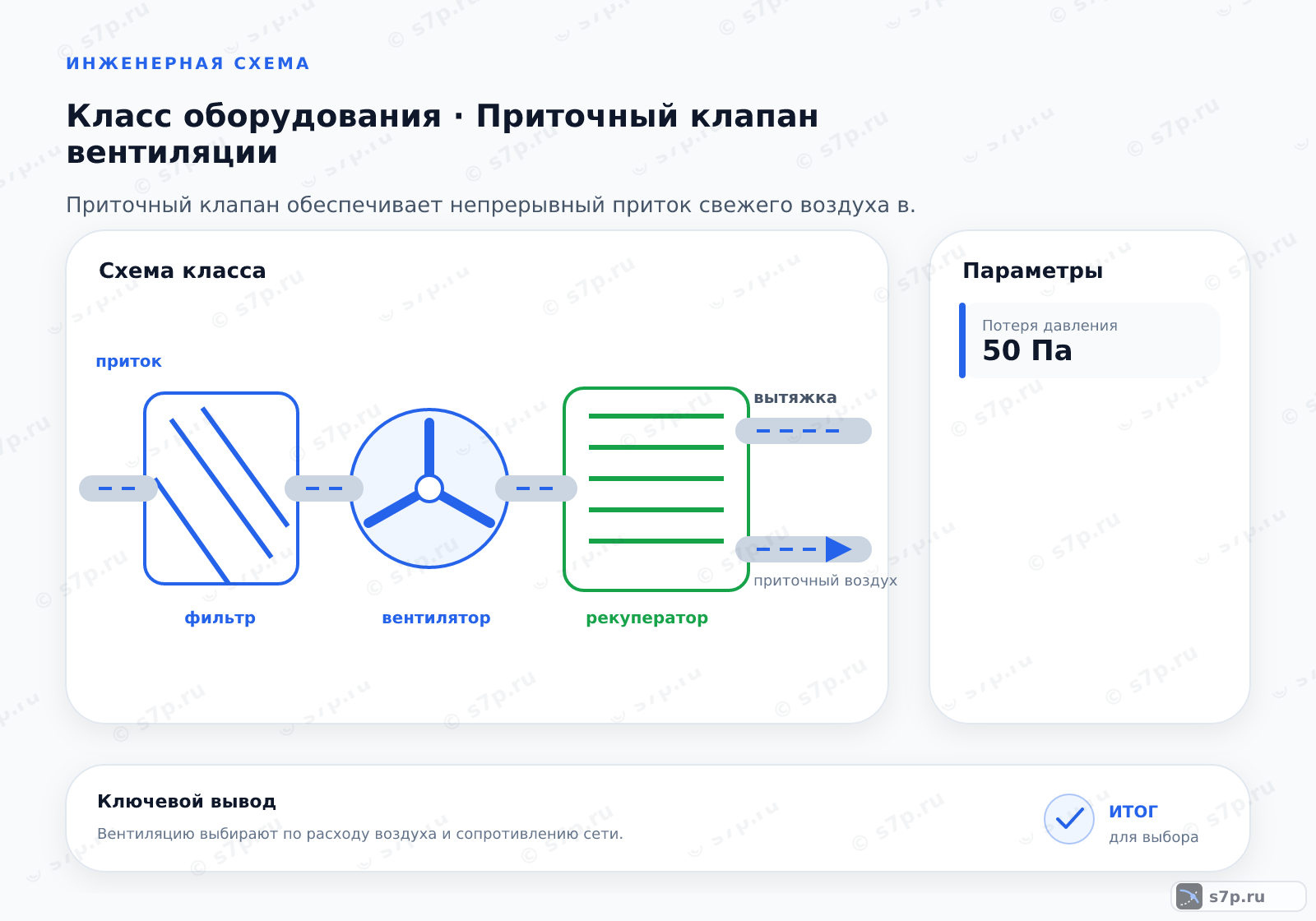

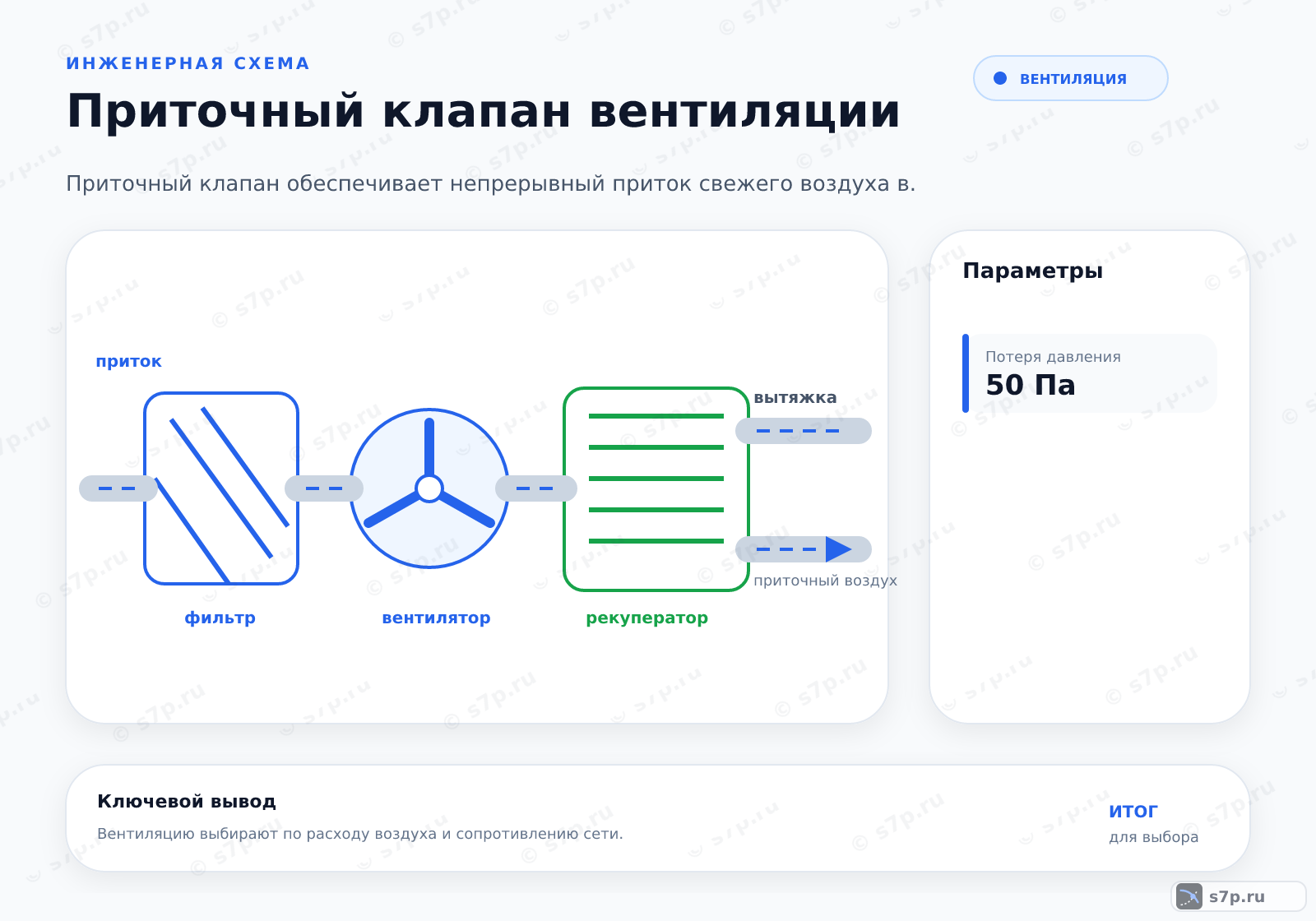

4. Схема движения воздуха через приточный клапан
Наружный воздух входит через козырёк, проходит защитную решётку, канал, фильтр и внутреннюю заслонку. В активном исполнении вентилятор создаёт перепад, а нагреватель или рекуператор изменяет состояние потока перед подачей в комнату. Удаление воздуха идёт по отдельной вытяжной ветви и поддерживает движение через клапан.
На схеме отмечают направление конденсата, места уплотнения, сервисную крышку и расстояние до источников загрязнения. Приточная струя не должна сразу попадать в вытяжной канал или упираться в мебель. При наладке проверяют клапан в закрытом и рабочем положениях, а также реакцию помещения на изменение вытяжки.
5. Виды и разновидности
Естественный клапан не имеет привода и зависит от перепада давлений. Вариант с вентилятором поддерживает активную подачу независимо от естественной тяги. Модель с рекуперацией использует тепло удаляемого воздуха, а исполнение с тепловой завесой или нагревателем подогревает наружный поток отдельным электрическим узлом.
Сравнение ведут по доступной электрической мощности, шуму, фильтрации, сопротивлению канала и зимнему режиму. Для спален важны акустика и отсутствие прямой струи, для запылённой улицы — состояние фильтра и простота его замены. Наличие дополнительных функций не отменяет проверки вытяжки и герметичности проходки.
| Значение | Источник |
|---|---|
| Клапан с рекуперацией: использует тепло вытяжного воздуха для подогрева приточного, снижая теплопотери. | инженерная практика |
| Клапан с вентилятором: обеспечивает активный приток, независимый от естественной тяги. | инженерная практика |
| Клапан с тепловым завесой: подогревает воздух за счет электрического нагревателя. | инженерная практика |
| Естественный клапан: работает только за счет разности давлений, без электропитания. | инженерная практика |
6. Частые ошибки и на что смотреть
В сильные морозы без рекуперации клапан может обмерзнуть, что потребует временного отключения. До такого режима проверяют теплоизоляцию канала, влажность, состояние фильтра и работу вытяжки. Неправильный уклон или негерметичный стык добавляют влагу и создают ложное впечатление неисправности нагревателя.
Слабый поток после монтажа часто связан с закрытой заслонкой, забитой решёткой, большим сопротивлением фильтра или отсутствием компенсации удаляемого воздуха. Шум и вибрацию проверяют по корпусу, креплению и вентилятору. Обслуживание заканчивают повторной проверкой тяги и стока конденсата.
Частые вопросы
Что выбрать для комнаты: естественный или активный клапан?
Естественный клапан не требует привода, но его расход зависит от перепада давлений, состояния вытяжки и сопротивления канала. Активный вариант с вентилятором поддерживает подачу устойчивее, зато требует питания, управления и обслуживания. Если нужен подогрев или рекуперация, оценивают состав всего корпуса. В обоих случаях проверяют фильтр, герметичность проходки, шум и возможность заменить элементы без демонтажа стены.
Как понять, что проходка и канал выбраны правильно?
Размер канала сопоставляют с паспортом клапана, толщиной стены, наружной защитой и местом для внутреннего корпуса. Проверяют свободное сечение, уклон для стока влаги, отсутствие пережатия и качество уплотнения вокруг гильзы. После монтажа измеряют поток и осматривают соединения. Если расход ниже ожидаемого, причиной может быть не клапан, а фильтр, вытяжка или лишнее сопротивление трассы.
Почему клапан шумит или создаёт сквозняк?
Шум появляется при высокой скорости, большом сопротивлении фильтра, вибрации вентилятора или передаче колебаний на стену. Сквозняк связан с направлением струи, неправильным местом внутреннего блока или слишком резким перепадом давления. Проверяют фильтр, заслонку, крепления и соседнюю вытяжку, затем меняют режим постепенно. Нельзя глушить звук закрытием клапана, если причина находится в канале или приводе.
Как подготовить приточный клапан к холодному сезону?
Осматривают наружную решётку, фильтр, утепление канала, уклон и путь отвода конденсата. В модели с нагревом проверяют датчики и защиту, в модели с рекуперацией — чистоту теплообменника и раздельность потоков. При первых признаках обмерзания временно снижают нагрузку и ищут источник влаги, а не оставляют лёд внутри корпуса. После обслуживания проверяют тягу и герметичность стыков.
Как выбрать фильтрацию без потери расхода?
Сравнивают требуемую очистку с сопротивлением фильтра и характеристикой вентилятора. Более плотный элемент задерживает больше загрязнений, но может уменьшить подачу, если привод не рассчитан на возросшее сопротивление. Проверяют класс фильтра по паспорту, доступность замены и место для контроля состояния. После установки измеряют поток при рабочей конфигурации, потому что свободная характеристика вентилятора не показывает режим в стеновом канале.
Что проверить, если приток пропал после установки?
Начинают с наружной решётки, фильтра, внутренней заслонки и свободного прохода в канале. Затем проверяют вытяжку: закрытый удаляющий путь может остановить естественное движение воздуха. В активной модели дополнительно смотрят питание, вентилятор и сигнал управления. Подсос вокруг гильзы, обратный уклон или влага также искажают работу. После устранения причины поток измеряют повторно и проверяют шум.
