Приточная вентиляция в стене организует подачу свежего воздуха через сквозное отверстие, обычно с фильтрацией, шумоизоляцией, подогревом или рекуперацией. Снижение концентрации CO2 до ориентировочного уровня качества воздуха может улучшать когнитивные функции, но эффект зависит от условий. Результат также определяется воздухообменом, герметичностью помещения, размещением устройства и режимом эксплуатации.
данные обновлены 2026-10-21 ·
1. Как устроен настенный приточный узел вентиляции
Настенный приточный узел вводит наружный воздух через сквозной канал в ограждении. Внутри корпуса размещают фильтр, шумопоглощающие элементы, вентилятор или узел подготовки воздуха. Пассивное исполнение зависит от перепада давлений, а активное поддерживает поток приводом и может дополнительно изменять его температуру.
Место установки связывают с планировкой, вытяжными каналами и доступом для обслуживания. Наружная часть защищает канал от осадков, внутренняя — от прямой струи и загрязнений. Герметичность проходки нужна для разделения воздушного канала и стены; декоративная панель сама по себе не заменяет уплотнение.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Воздух проходит через наружную решётку, гильзу и фильтрующий элемент, затем попадает в помещение через внутренний блок. В активной модели вентилятор преодолевает сопротивление канала, а нагреватель или рекуператор меняет тепловое состояние потока. Конденсат и загрязнения должны иметь предусмотренный путь удаления и очистки.
Монтаж проверяют по уклону канала, герметизации стыков и отсутствию пережатия корпуса. После подключения оценивают направление движения, шум, вибрацию и реакцию регулирования. Если устройство работает только при открытом окне или поток резко меняется, проверяют вытяжку и перепад давлений, а не увеличивают скорость без осмотра.
- Шаг 1Выбор места установки: удалите от окон и дверей на 1–2 метра, если это необходимо для уменьшения влаги и сквозняков.
- Шаг 2Бурение отверстия: используйте алмазную коронку диаметром обычно 130–150 мм, обычно соблюдая уклон 2–3 градуса в сторону улицы.
- Шаг 3Монтаж корпуса: установите гильзу в отверстие, загерметизируйте стыки монтажной пеной или силиконом.
- Шаг 4Установка фильтров: поместите фильтрующие элементы в корпус, закройте декоративную решетку.
- Шаг 5Подключение питания: если устройство активное, подключите кабель к сети 220 В через защитный автомат.
- Шаг 6Настройка и проверка: включите устройство, проверьте тягу и отсутствие вибраций, отрегулируйте скорость вентилятора.

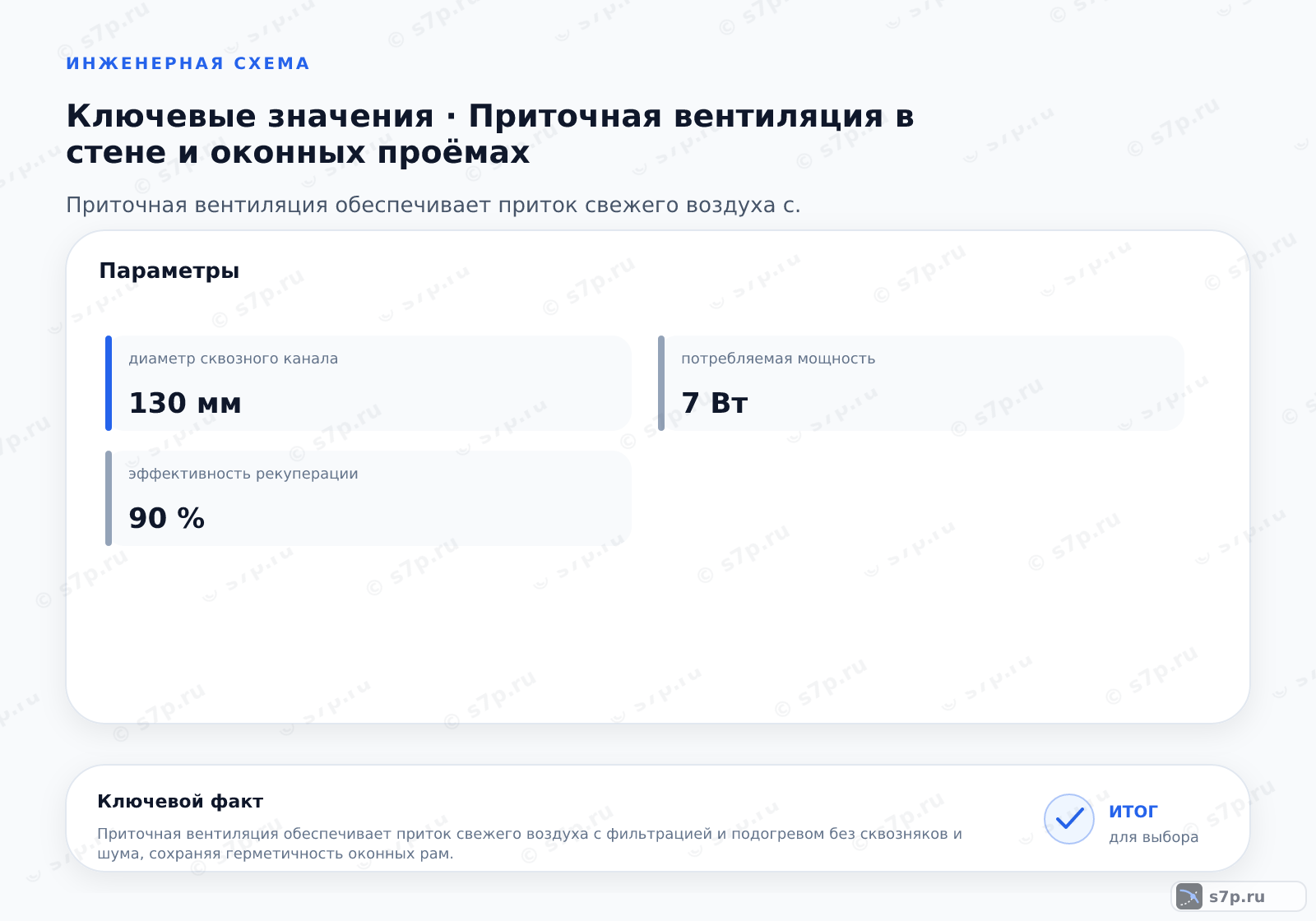

3. Ключевые параметры
Сопоставляют производительность, эффективность рекуперации, шум, мощность нагрева и класс фильтрации. Для пассивного клапана особенно важны сопротивление канала и условия естественной тяги, для активного — характеристика вентилятора и питание. Размер проходки сверяют с корпусом, толщиной стены и возможностью заменить внутренние элементы.
Паспортное значение расхода относится к определённому сопротивлению, поэтому его нельзя переносить на любую стену и решётку. При выборе смотрят на доступ для фильтра, защиту от переохлаждения, электрическую схему и отвод влаги. Измерение после монтажа показывает, сохранился ли проектный режим, а не только включается ли прибор.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Производительность на человека | 30 м³/ч | м³/ч | СП 54.13330.2022 |
| Эффективность рекуперации | 90 % | % | инженерная практика; паспорт изделия |
| Уровень шума на минимуме | 25 дБ(А) | дБ(А) | инженерная практика; паспорт изделия |
| Мощность нагревательного элемента | 1 кВт | кВт | инженерная практика; типичные значения |
| Класс фильтрации воздуха | 0 G4/F7 | G4/F7 | EN 779; ГОСТ Р ЕН 779-2007 |
| Рабочее напряжение сети | 220 В | В | ПУЭ 7; ГОСТ 29322-2014 |

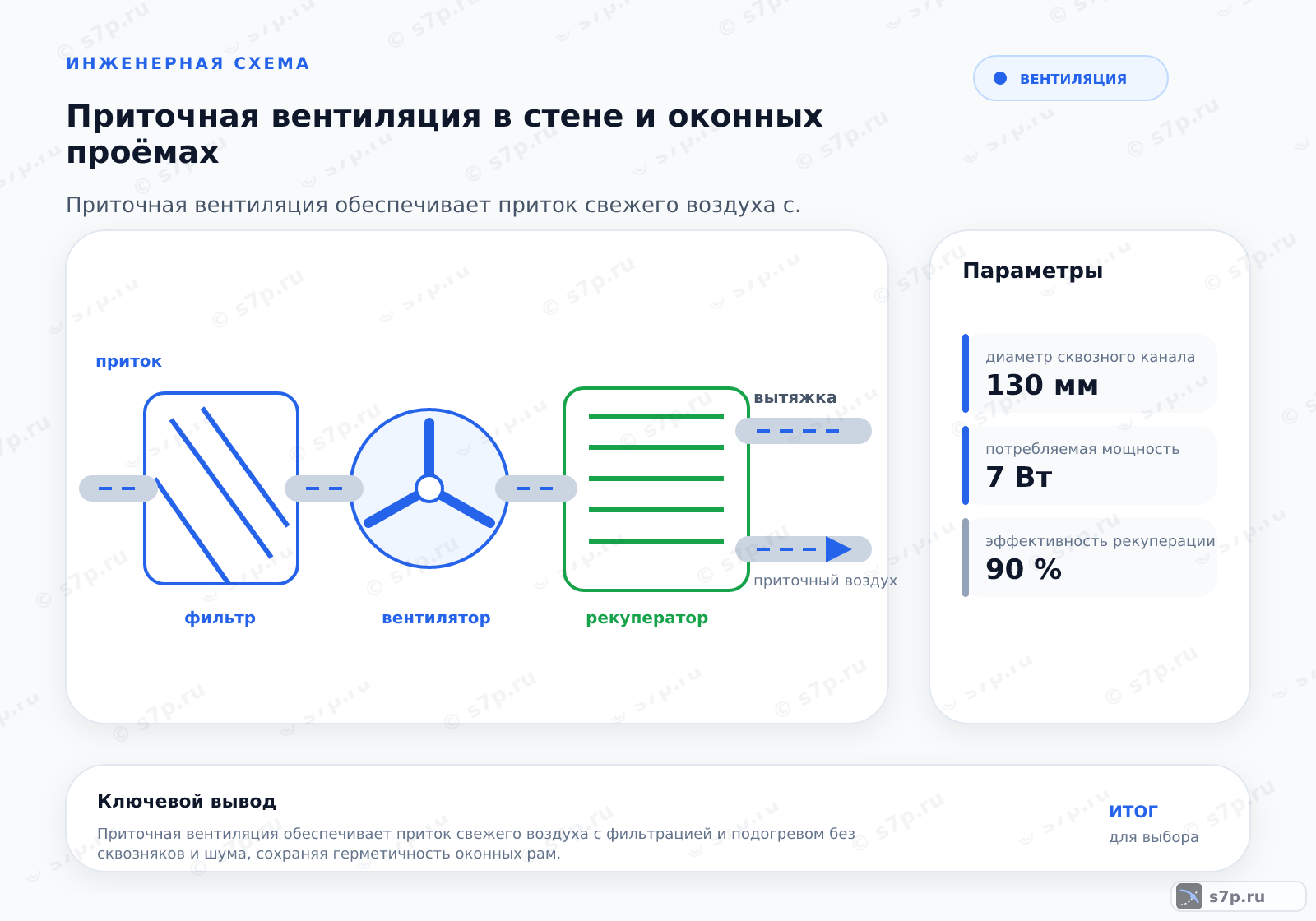

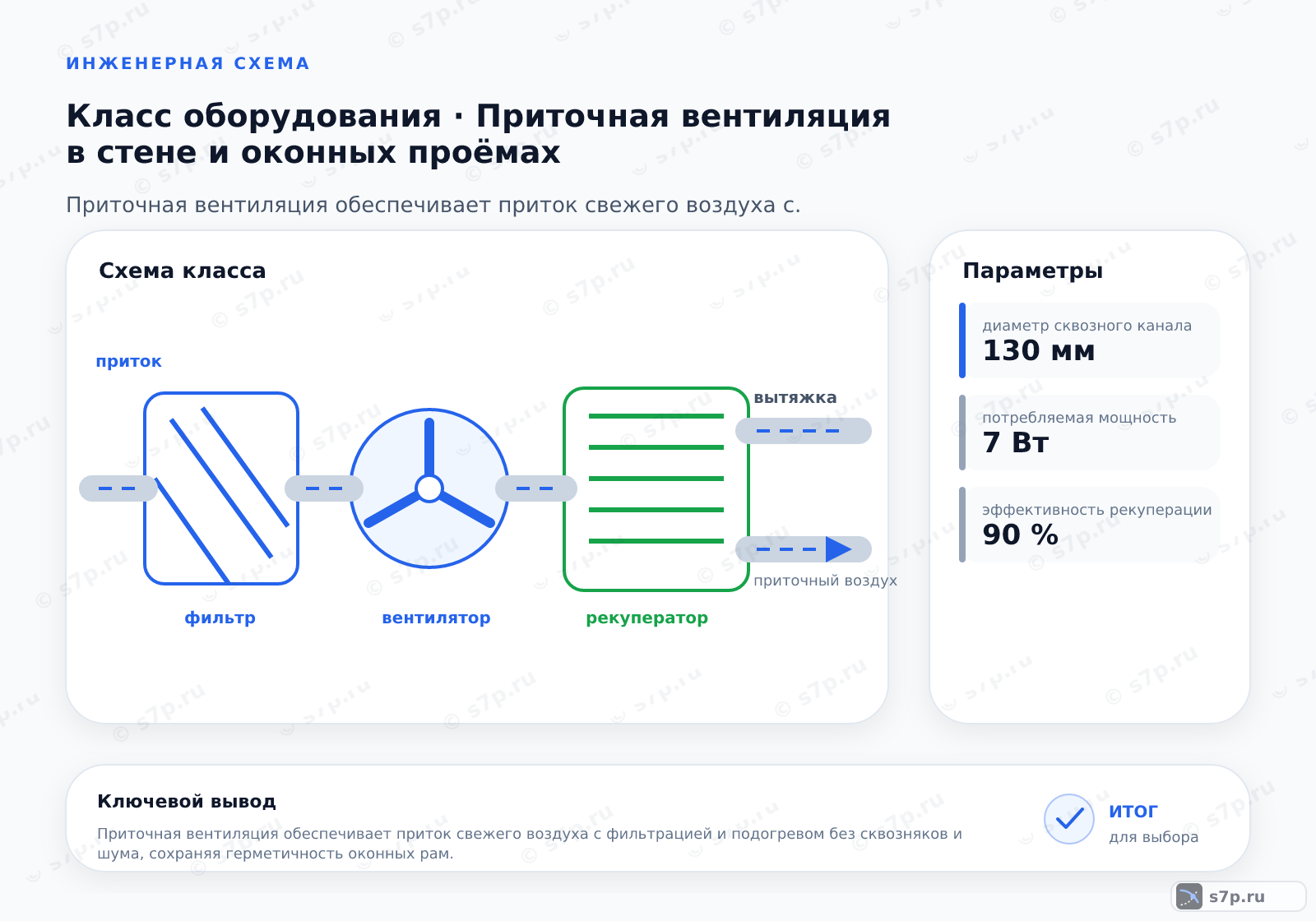

4. Схема притока воздуха через стену с рекуператором
Поток входит с улицы через наружную решётку, проходит канал, фильтр и внутренний узел, после чего распределяется в комнате. В исполнении с рекуператором теплообменник передаёт энергию между приточным и удаляемым потоками без прямого смешения. Вытяжной канал остаётся отдельной частью схемы и задаёт путь компенсации.
При размещении избегают соседства с кухонным или санитарным выбросом, чтобы не вернуть загрязнённый воздух в помещение. Струю направляют в свободную зону, а сервисные крышки оставляют доступными. На схеме полезно обозначить наружную защиту, фильтр, электрический узел, направление конденсата и точки контроля.
5. Виды и разновидности
Пассивный клапан использует перепад давлений и не требует привода, но его расход зависит от состояния вытяжного пути и погоды. Активный вариант с вентилятором даёт более управляемую подачу и требует питания. Рекуператор возвращает часть тепла удаляемого воздуха, а нагреватель готовит приток отдельным тепловым узлом.
Вариант с фильтром выбирают с учётом уличной пыли и доступности обслуживания. Для спальни или кабинета дополнительно оценивают шум и направление струи, для холодного сезона — защиту от обмерзания и возможность контролировать тепло. Сочетание функций увеличивает состав оборудования, поэтому место для корпуса и кабелей проверяют заранее.
| Значение | Источник |
|---|---|
| Пассивный клапан: работает за счет разницы давлений, не потребляет электричество, не греет воздух. | инженерная практика |
| Активный клапан с вентилятором: обеспечивает стабильный приток, снижает шум, требует электропитания. | инженерная практика |
| Установка с рекуператором: сохраняет тепло, снижает затраты на отопление, требует обслуживания теплообменника. | инженерная практика |
| Установка с ТЭНом: обеспечивает точный подогрев воздуха, потребляет электроэнергию, защищает от переохлаждения. | инженерная практика |
6. Частые ошибки и на что смотреть
Не рекомендуется устанавливать приточные устройства вблизи вытяжных каналов кухни или санузла для предотвращения рециркуляции. Ошибки герметизации, обратный уклон канала, забитый фильтр и закрытая вытяжка дают похожее ощущение слабого притока, хотя причина находится в разных узлах.
При обмерзании проверяют влажность потока, режим нагрева или рекуперации, состояние решётки и путь конденсата. Шум ищут по креплению корпуса, вентилятору и передаче вибрации на стену. После обслуживания заново проверяют тягу и отсутствие подсоса вокруг гильзы, не меняя настройку вслепую.
Частые вопросы
Чем пассивный настенный клапан отличается от активного?
Пассивный клапан использует перепад давлений и зависит от состояния вытяжного пути, погоды и сопротивления канала. Активная модель имеет вентилятор, поэтому лучше поддерживает подачу при изменяющемся сопротивлении, но требует питания, управления и обслуживания привода. Оба варианта нуждаются в фильтрации, герметичной проходке и проверке направления потока. Различие оценивают вместе с режимом помещения и возможностью обслуживать корпус.
Где разместить устройство, чтобы не вернуть запахи в комнату?
Приточный узел размещают на наружной стене в зоне, где воздухозабор не пересекается с кухонным или санитарным выбросом. Учитывают положение окон, дверей, выступов и соседних решёток, а внутри оставляют свободное место для струи и сервисной крышки. Если рядом находится вытяжной канал, поток может захватывать загрязнение. После монтажа проверяют направление воздуха и герметичность гильзы.
Как подобрать канал и корпус для стены?
Сверяют паспортный диаметр проходки с корпусом, толщиной стены, способом крепления и возможностью вывести влагу наружу. Затем оценивают расход, сопротивление канала, фильтр, шум и требования к питанию активной модели. Слишком длинный или пережатый канал уменьшает подачу, а неподходящая гильза создаёт подсос вокруг стены. Перед сверлением проверяют коммуникации и место для замены фильтра.
Почему устройство обмерзает в холодный период?
Обмерзание возникает при сочетании холодного наружного потока, влажности, недостаточного подогрева и слабого удаления влаги. Проверяют фильтр, наружную решётку, уклон канала, состояние дренажа и работу нагрева или рекуперации. Закрытие заслонки без устранения причины может скрыть проблему и ухудшить воздухообмен. После очистки осматривают уплотнения и возвращают рабочий режим постепенно, контролируя конденсат.
Из-за чего настенный приток даёт мало воздуха?
Слабый поток связан с загрязнённым фильтром, закрытой вытяжкой, большим сопротивлением канала, неправильным уклоном или неплотной установкой корпуса. В активной модели дополнительно проверяют вентилятор, питание и положение заслонки. Измеряют поток до изменения настроек, затем осматривают каждый участок от наружной решётки до внутреннего блока. После ремонта проверяют тягу, шум и отсутствие подсоса вокруг гильзы.
Когда для настенного устройства полезна рекуперация?
Рекуперация оправдана, когда нужен организованный приток с уменьшением тепловых потерь и есть место для теплообменного блока, дренажа и обслуживания. Приточный и удаляемый потоки проходят раздельно, поэтому вытяжка всё равно должна работать корректно. Нагреватель выбирают, когда требуется самостоятельное управление температурой. Сравнивают также шум, фильтрацию, питание и доступ к теплообменнику, а не только тепловой эффект.
