Обратный клапан вентиляции предотвращает самопроизвольное движение воздушных потоков в канале, обеспечивая одностороннюю тягу и защищая помещение от проникновения холодного воздуха, запахов и насекомых из общедомовой системы вентиляции. Обратный клапан вентиляции — это устройство, устанавливаемое в воздуховоды для обеспечения одностороннего движения воздуха и предотвращения обратной тяги из общедомовой системы или от соседей.
данные обновлены 2026-10-21 ·
1. Зачем нужен обратный клапан и как его выбрать
Обратный клапан пропускает воздух в расчётном направлении и закрывает канал при обратном движении. Он отделяет работу вентилятора от внешних потоков, помогает ограничить запахи и холодный воздух из общедомовой системы. Устройство не заменяет расчёт трассы и не предназначено для дымохода газового котла.
При выборе учитывают место установки, направление потока, состояние канала и способ привода. Клапан должен открываться при рабочем режиме вентилятора и закрываться без заклинивания. Стыки герметизируют, а доступ к заслонке оставляют для очистки и проверки.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Гравитационный клапан использует вес заслонки и открывается под действием потока. Пружинный вариант добавляет усилие закрытия, поэтому требует достаточного давления для открытия. Электроприводной клапан получает команду от автоматики или вентилятора, а дисковая конструкция поворачивает заслонку вокруг оси.
Во всех исполнениях проверяют свободный ход, направление стрелки и плотность прилегания. Загрязнение, перекос корпуса или слишком сильное сопротивление меняют положение заслонки. После установки сначала проверяют открытие при включённом вентиляторе, затем закрытие при прекращении потока.
- Шаг 1Определите диаметр воздуховода и выберите клапан соответствующего размера.
- Шаг 2Проверьте направление потока по стрелке на корпусе устройства.
- Шаг 3Очистите место установки от пыли и старого герметика.
- Шаг 4Установите клапан в воздуховод, совмещая стрелку с потоком.
- Шаг 5Закрепите корпус саморезами или хомутами к стене или трубе.
- Шаг 6Загерметизируйте стыки силиконовым герметиком для предотвращения утечек.
- Шаг 7Проверьте работу: включите вентилятор, убедитесь в открытии заслонки.
3. Ключевые параметры
При подборе сопоставляют давление срабатывания, скорость потока, диаметр канала, сопротивление клапана и материал исполнения. Диаметр связывает устройство с воздуховодом, давление — с возможностью открытия, а сопротивление — с нагрузкой на вентилятор. Тип привода определяет способ управления и обслуживания.
Параметры сверяют с паспортом изделия и состоянием существующей трассы. Клапан, подходящий по диаметру, может не открываться в слабом потоке или создавать лишний шум. Если меняются вентилятор, сечение или направление ветви, проверяют весь узел заново.

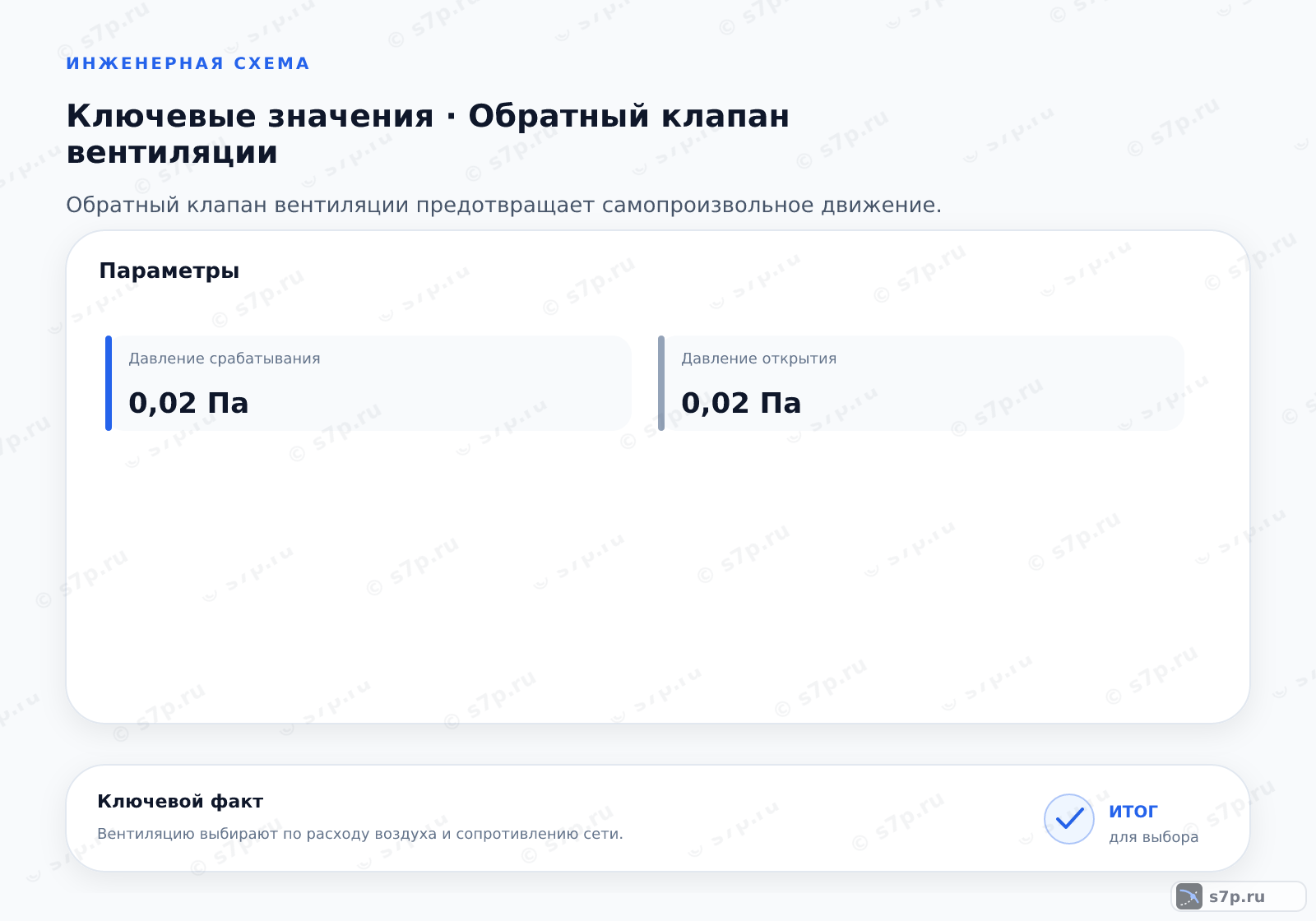

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление срабатывания | 0.02 Па | Па | ГОСТ 31168; паспорт изделия |
| Скорость потока | 1.5 м/с | м/с | СП 60.13330; инженерная практика |
| Диаметр канала | 125 мм | мм | Паспорт изделия; инженерная практика |
| Сопротивление потока | 0.5 Па | Па | Инженерная практика |
| Тип материала | 0 шт | шт | Паспорт изделия |
4. Схема установки обратного клапана в воздуховоде
Монтажный порядок начинается с определения диаметра воздуховода и направления потока. Место очищают от пыли и старого герметика, корпус совмещают со стрелкой, крепят к трубе или стене и герметизируют стыки. После этого включают вентилятор и наблюдают за заслонкой.
Клапан размещают так, чтобы заслонка не упиралась в соседние элементы и оставался доступ к корпусу. Перекошенное крепление увеличивает трение, а негерметичный стык создаёт подсос. После проверки открытия оценивают закрытие, шум, обратную тягу и состояние крепежа.
5. Виды и разновидности
Гравитационное исполнение подходит для схем, где поток способен открыть заслонку без дополнительного привода. Пружинное удерживает заслонку закрытой при остановке, но его усилие нужно сопоставить с возможностями вентилятора. Электроприводное связывают с автоматикой, а дисковое выбирают при требовании к компактному поворотному механизму.
Сравнивают не только форму, но и сопротивление, плотность закрытия, способ очистки и доступность привода. Для общего канала важны запахи и обратная тяга, для механической ветви — согласование с запуском вентилятора. Итог проверяют по паспорту и фактическому режиму сети.
| Значение | Источник |
|---|---|
| Гравитационный: работает за счет веса заслонки, без пружины. | Инженерная практика |
| Пружинный: заслонка прижимается пружиной, требует давления для открытия. | Инженерная практика |
| Электроприводной: открывается сигналом от вентилятора, полная герметичность. | Инженерная практика |
| Дисковый: круглая заслонка, вращается вокруг оси, низкое сопротивление. | Инженерная практика |
6. На что влияет и зачем нужно
Клапан влияет на направление потока, защиту помещения от запахов и проникновение холодного воздуха из канала. При правильном закрытии остановленная ветвь не становится обходным путём для воздуха. При открытии заслонка не должна заметно увеличивать сопротивление и шум.
Результат зависит от герметичности стыков, чистоты поверхности и соответствия привода режиму вентилятора. Если заслонка открывается с задержкой, сначала проверяют поток, пружину, перекос и загрязнение. Изменение режима вентилятора без устранения механической причины проблему не решает.
7. Частые ошибки и на что смотреть
Клапан нельзя ставить на дымоход газового котла: такое решение связано с риском нарушения отвода продуктов сгорания. Неверное направление установки блокирует вентиляцию, жир и пыль мешают плотному закрытию, а слишком жёсткая пружина увеличивает нагрузку на вентилятор.
При неисправности проверяют стрелку на корпусе, свободный ход заслонки, чистоту, крепление и герметизацию стыков. Отдельно смотрят, не создаёт ли клапан лишнее сопротивление. После очистки повторяют проверку при работе вентилятора и при остановленном потоке.
Частые вопросы
Как выбрать тип обратного клапана для вентиляционной ветви?
Сначала определяют направление и режим потока, диаметр канала, сопротивление и способ управления. Гравитационный клапан открывается потоком, пружинный требует преодолеть усилие, электроприводной связывается с автоматикой, а дисковый использует поворотную заслонку. Сравнивают плотность закрытия, доступ для очистки и совместимость с вентилятором. Подходящий диаметр сам по себе не подтверждает правильный выбор.
Почему после установки сохраняется обратная тяга?
Проверяют направление стрелки, свободный ход заслонки, перекос корпуса, чистоту и герметичность стыков. Обратная тяга возникает, если клапан установлен неверно, не закрывается из-за загрязнения или поток обходит корпус через неплотное соединение. Также оценивают положение других ветвей и работу вентилятора. После устранения причины проверяют открытие при работе и закрытие при остановке.
Что делать, если вентилятор не открывает заслонку?
Сначала сравнивают давление срабатывания клапана и фактический поток, затем проверяют пружину, трение, перекос и загрязнение. Слишком жёсткое закрытие или лишнее сопротивление перегружает вентилятор. Не следует сразу увеличивать режим: это маскирует несовместимость. Осматривают сечение канала, крепление и стрелку, после чего повторяют проверку открытия в рабочей конфигурации.
Чем отличаются гравитационный, пружинный и электроприводной варианты?
Гравитационный вариант использует вес заслонки и не требует отдельного привода. Пружинный удерживает заслонку закрытой усилием пружины, поэтому чувствителен к возможностям вентилятора. Электроприводной открывается по команде автоматики и удобен там, где нужен управляемый сценарий. Выбор делают по потоку, сопротивлению, плотности закрытия и доступу для обслуживания, а не только по форме корпуса.
Как обслуживать заслонку и корпус клапана?
После отключения вентилятора осматривают корпус, заслонку, ось, пружину или привод и очищают поверхности от пыли и жира. Проверяют отсутствие перекоса и свободный ход, затем восстанавливают герметичность стыков. После сборки убеждаются, что заслонка открывается при потоке и закрывается без заедания. Для электропривода дополнительно проверяют команду автоматики и состояние соединений.
Можно ли ставить обратный клапан на дымоход газового котла?
Такое применение недопустимо: вентиляционный обратный клапан не предназначен для безопасного отвода продуктов сгорания. Его установка на дымоходе может нарушить тягу и создать риск поступления угарного газа. Клапан подбирают для вентиляционной трассы по паспорту, направлению потока и рабочему режиму. Для дымохода используют решения, предусмотренные проектом и документацией на котёл.
