Локальная вытяжка эффективнее общей, так как улавливает загрязнения непосредственно у источника их образования, предотвращая распространение по помещению и снижая затраты на вентиляцию. Локальная вытяжка — это система вентиляции, которая улавливает вредные выделения непосредственно в месте их возникновения, не позволяя им распространяться по помещению.
данные обновлены 2026-10-21 ·
1. Что такое локальная вытяжка
Локальная вытяжка забирает загрязнения возле места их образования, поэтому поток не успевает распространиться по рабочей зоне. Система связывает источник выделений, улавливающий элемент, воздуховод и вентилятор. Такая схема отличается от общей вытяжки тем, что воздействует на загрязнение до его перемешивания с воздухом помещения.
Форму улавливателя выбирают по характеру процесса и направлению выделений. Открытый зонт, капюшон, шторка и встроенный отсос создают разные условия захвата. Оценивать только внешний вид нельзя: результат зависит от расположения источника, окружающих потоков, доступа к оборудованию и состояния соединений.
Текущая страница в тематической подборке.
Смежная тема кластера «Вытяжные и специальные установки».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Автоматика и управление».
Смежная тема кластера «Способ организации воздухообмена».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Фильтрация воздуха».
Смежная тема кластера «Воздуховоды и трассы».
2. Устройство и принцип работы
В состав локальной системы входят зонт или капюшон, горловина, воздуховод, вентилятор и узлы регулирования. Улавливающий элемент формирует зону захвата, затем воздух проходит по трассе с сопротивлением, которое учитывают при выборе вентилятора. Шторка удерживает загрязнение направленным потоком, а встроенный отсос размещают внутри технологического оборудования.
Порядок подбора начинается с типа и температуры загрязнений. После этого определяют форму улавливателя, площадь горловины, требуемую скорость захвата и объём воздуха. Затем проверяют диаметр воздуховода и сопротивление сети. Изменение формы зонта или положения источника требует повторной проверки всей цепочки.
- Шаг 1Определите тип и температуру загрязнений.
- Шаг 2Выберите тип зонта или капюшона.
- Шаг 3Рассчитайте площадь горловины зонта.
- Шаг 4Определите скорость улавливания.
- Шаг 5Рассчитайте объем воздуха через зонт.
- Шаг 6Подберите диаметр воздуховодов.
- Шаг 7Рассчитайте сопротивление сети.
3. Ключевые параметры

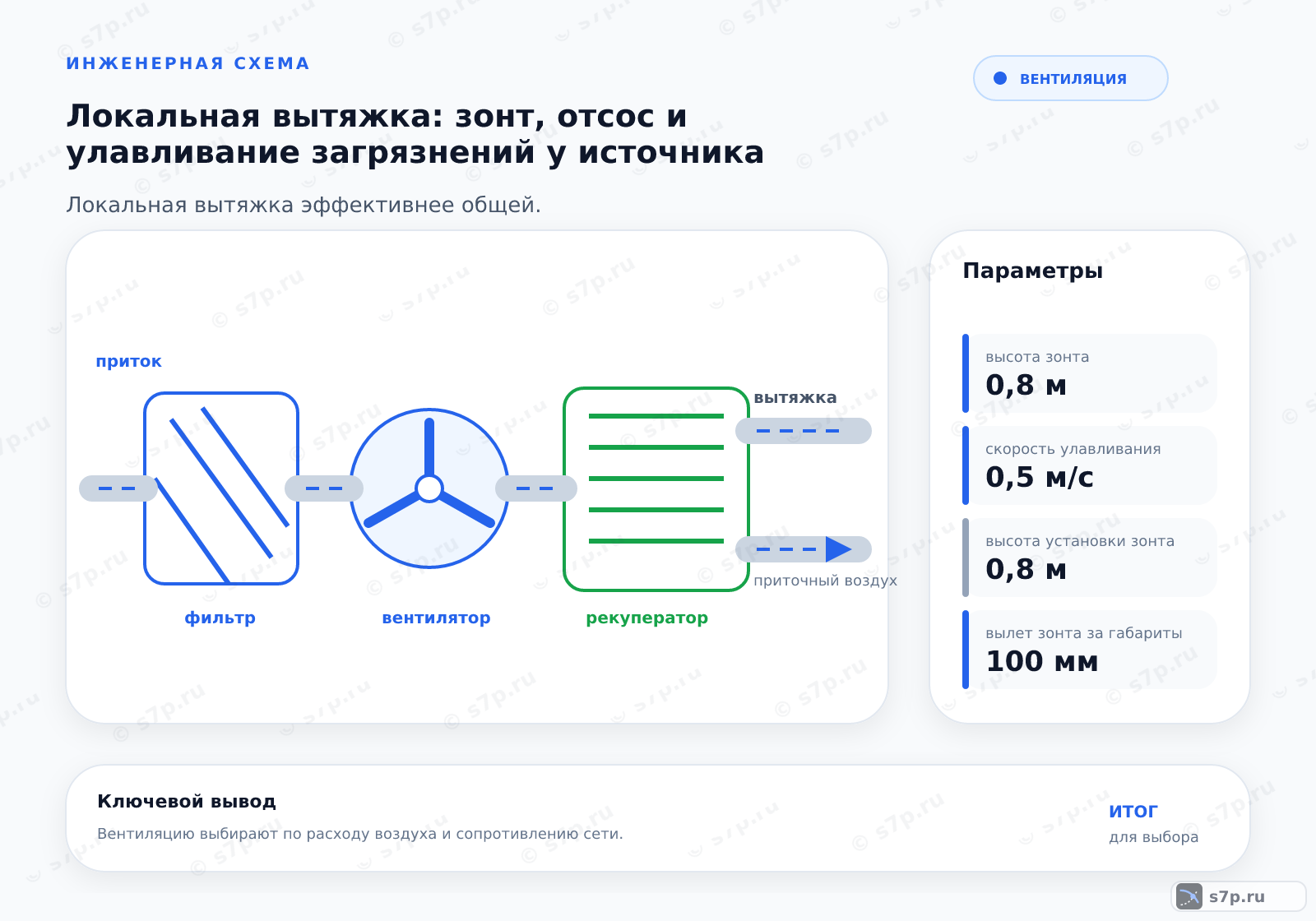

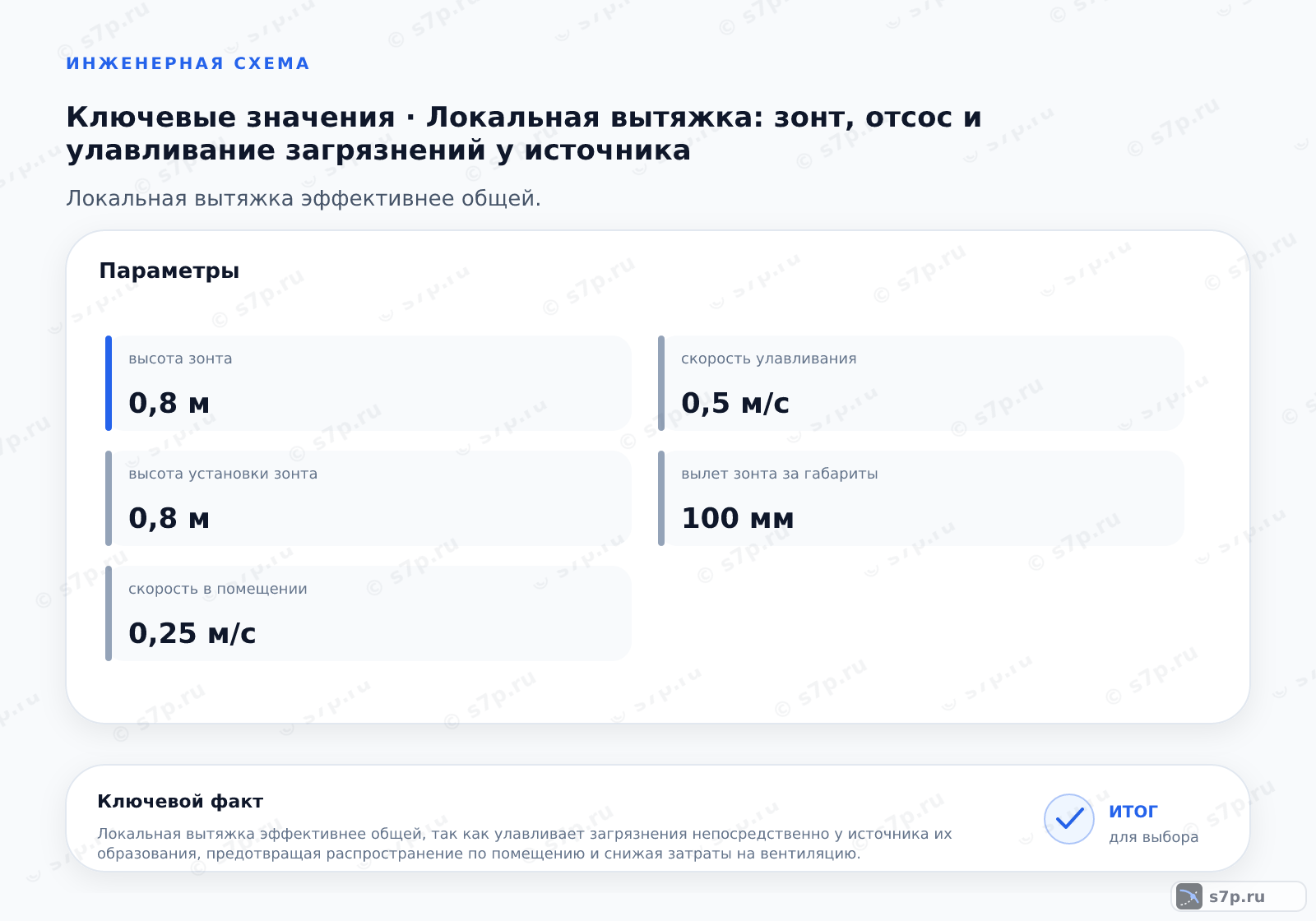

К параметрам относят скорость улавливания, высоту зонта, скорость в воздуховоде и помещении, вылет улавливателя за габариты источника и расчётный коэффициент запаса. Эти поля связаны между собой: положение зонта меняет зону захвата, а сечение трассы влияет на сопротивление и шум.
Значения сверяют с проектом, условиями процесса и паспортом оборудования. Нельзя переносить параметр конкретного улавливателя на другой тип источника или считать высоту установки достаточной без проверки окружающих потоков. Итогом должна быть согласованная связка источника, горловины, трассы и вентилятора.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Скорость улавливания | 0.5 м/с | м/с | СП 60.13330.2020 |
| Высота зонта | 0.8 м | м | инженерная практика; сверить по паспорту |
| Скорость в воздуховоде | 8 м/с | м/с | инженерная практика; сверить по паспорту |
| Вылет зонта за габариты | 100 мм | мм | инженерная практика; сверить по паспорту |
| Скорость в помещении | 0.25 м/с | м/с | СП 60.13330.2020 |
| Коэффициент запаса | 1.2 безразм. | безразм. | инженерная практика; сверить по паспорту |
4. Схема работы

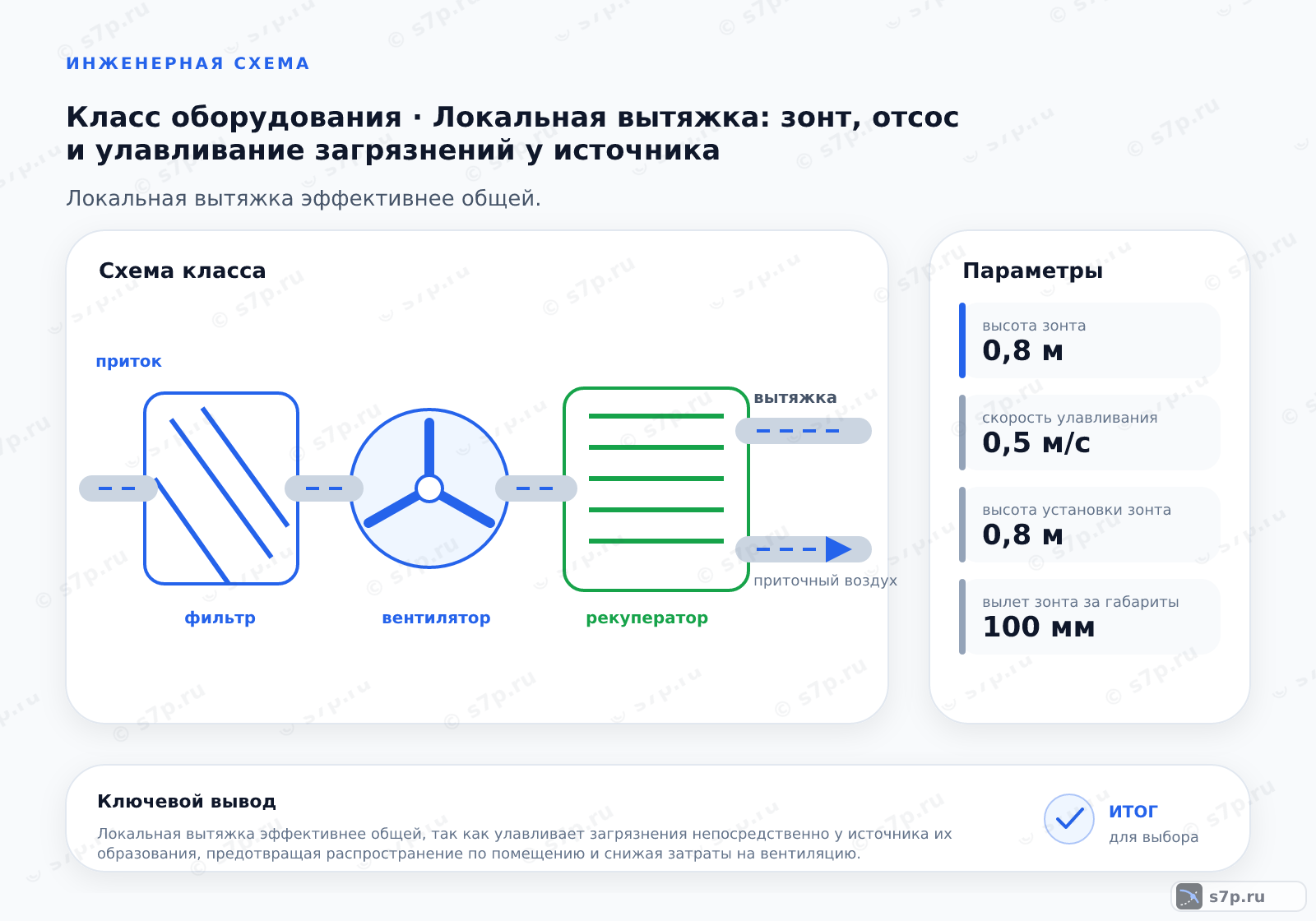

В рабочей схеме загрязнение сначала попадает в зону действия зонта, капюшона, шторки или встроенного отсоса. Далее поток проходит через горловину и воздуховод к вентилятору, а сопротивление каждого участка складывается в общую нагрузку сети. Герметичные стыки сохраняют рассчитанное движение воздуха.
Схему проверяют по месту: улавливатель не должен быть скрыт конструкциями, а рядом не должны проходить потоки, срывающие захват. При изменении оборудования или его положения повторно оценивают площадь горловины, объём воздуха, сечение трассы и доступ для очистки.
5. Виды и разновидности
Открытый зонт удобен для простого размещения, но хуже удерживает поток при боковых воздействиях. Капюшон закрывает источник с нескольких сторон и формирует более направленное улавливание. Шторка использует воздушный поток как границу зоны, а встроенный отсос является частью технологического оборудования.
Сравнение проводят по характеру загрязнения, доступному месту, удобству очистки и влиянию окружающих потоков. Решение с меньшими габаритами не всегда подходит для крупной зоны выделений, а закрытая конструкция может затруднить доступ. Вид улавливателя проверяют вместе с трассой и режимом вентилятора.
| Значение | Источник |
|---|---|
| Открытый зонт: простой монтаж, низкая эффективность. | инженерная практика; сверить по паспорту |
| Капюшон: закрыт с трех сторон, высокая эффективность. | инженерная практика; сверить по паспорту |
| Шторка: поток воздуха удерживает загрязнения. | инженерная практика; сверить по паспорту |
| Встроенный отсос: часть оборудования, минимальные габариты. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Локальный захват уменьшает распространение загрязнений и позволяет удалять воздух рядом с источником, не вовлекая в работу весь объём помещения. Это меняет нагрузку на вытяжную систему и облегчает поддержание чистой рабочей зоны, если улавливатель установлен близко к месту выделений.
Результат зависит от устойчивости зоны захвата. Сквозняк, открытая дверь, перемещение оборудования или изменение положения зонта могут отвести загрязнение от горловины. Поэтому эффект оценивают по фактическому процессу, герметичности стыков и показаниям системы, а не только по типу улавливающего элемента.
7. Частые ошибки и на что смотреть
Частая ошибка — удаление зонта от источника без пересмотра площади захвата и объёма воздуха. Сквозняки в рабочей зоне срывают загрязнение, а загрязнённая горловина меняет проходное сечение. Перед регулировкой проверяют положение улавливателя, состояние поверхности и свободный проход по трассе.
Стыки воздуховодов осматривают на подсосы, а крепления — на смещение. При выборе режима учитывают шум и сопротивление сети. Очистку выполняют с учётом материала и характера отложений, чтобы не повредить улавливающий элемент и не вернуть загрязнение в помещение.
Частые вопросы
Как выбрать между зонтом, капюшоном, шторкой и встроенным отсосом?
Выбор зависит от характера загрязнения, направления выделений, доступного места и окружающих потоков. Открытый зонт проще разместить, капюшон закрывает источник с нескольких сторон, шторка удерживает загрязнение направленным потоком, а встроенный отсос становится частью оборудования. Сравнивают не только форму, но и площадь захвата, удобство очистки, сопротивление трассы и возможность осмотра после монтажа.
Почему загрязнение проходит мимо локального улавливателя?
Причиной может быть слишком удалённый зонт, сквозняк, открытая дверь, изменение положения источника или недостаточный поток через горловину. Проверяют тип загрязнений, площадь улавливателя, направление движения воздуха и герметичность стыков. Затем осматривают трассу и вентилятор. Если источник переместили, прежняя схема уже не описывает рабочую зону, поэтому корректируют размещение и повторяют расчёт.
Как определить место установки зонта над источником выделений?
Место выбирают по направлению подъёма или выброса загрязнений, габаритам источника и влиянию соседних потоков. Горловина должна перекрывать рабочую зону без помех для обслуживания. Слишком большое удаление ослабляет захват, а близкое размещение может мешать процессу. После установки проверяют фактическое движение воздуха, свободный доступ к поверхности и отсутствие подсоса через соединения.
Что проверять при выборе воздуховода для местной вытяжки?
Сопоставляют объём воздуха, сечение трассы, сопротивление, скорость потока и материал с характером загрязнений и температурой среды. Проверяют повороты, переходы, крепления и доступ для очистки. Слишком узкая или загрязнённая трасса повышает нагрузку на вентилятор, а негерметичные стыки снижают захват. После сборки осматривают направление потока и состояние всех соединений.
Когда локальный отсос предпочтительнее общей вытяжки?
Локальный отсос применяют, когда загрязнение образуется в определённом месте и его можно захватить до перемешивания с воздухом помещения. Он связывает источник с горловиной, воздуховодом и вентилятором, поэтому не требует вовлекать весь объём рабочей зоны. Общая вытяжка остаётся частью схемы, если выделения распределены или источник невозможно закрыть улавливающим устройством.
Как обслуживать горловину и стыки местной вытяжки?
Сначала отключают оборудование и осматривают поверхность улавливателя, внутренние отложения, крепления и стыки. Загрязнение удаляют с учётом материала и свойств отложений, не меняя форму горловины. В воздуховоде проверяют подсосы, доступные соединения и состояние крепежа. После очистки запускают систему, оценивают захват у источника и сравнивают поведение потока с прежним режимом.
