Клапан дымоудаления управляет проходом дыма в воздуховоде, открывая путь для удаления продуктов горения или перекрывая распространение между зонами. Его работоспособность определяется огнестойкостью, герметичностью, лопатками, приводом, уплотнениями, монтажом и связью с пожарной автоматикой, поэтому проверяют сценарий срабатывания от команды до положения лопаток.
данные обновлены 2026-10-21 ·
1. Назначение клапана дымоудаления и проверка срабатывания
Клапан дымоудаления управляет проходом дыма в воздуховоде противодымной системы. В зависимости от схемы он открывает путь для удаления продуктов горения или перекрывает распространение дыма между зонами. Работоспособность определяется не только корпусом, но и лопатками, приводом, уплотнениями, монтажом и связью с пожарной автоматикой.
Такой клапан нельзя оценивать как обычную регулирующую заслонку. Для него проверяют огнестойкость, герметичность, направление движения и сценарий срабатывания. После монтажа доступ к механизму и возможность контрольного запуска должны сохраняться, иначе неисправность обнаружится только при событии, когда ручная проверка уже невозможна.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Корпус устанавливают в воздуховод, а лопатки изменяют проходное сечение. Электропривод получает команду от системы пожарной автоматики и перемещает лопатки в предусмотренное положение; возвратная пружина или другой механизм задает состояние при потере питания, если это предусмотрено конструкцией. Термозамок реагирует на нагрев независимо от обычной команды.
Перед пуском проверяют свободный ход, отсутствие перекоса и правильность уплотнения корпуса. Электрическое подключение сверяют со схемой автоматики, а тест срабатывания выполняют в безопасном режиме. Результат фиксируют в журнале вместе с исходным положением и замечаниями по механике, чтобы повторная проверка показывала изменение состояния.
- Шаг 1Проверка маркировки и сертификата огнестойкости.
- Шаг 2Монтаж клапана в воздуховод с уплотнением.
- Шаг 3Подключение электропривода к системе АПС.
- Шаг 4Проверка механического хода лопаток.
- Шаг 5Тестирование срабатывания от пожарной сигнализации.
- Шаг 6Фиксация результатов в журнале испытаний.

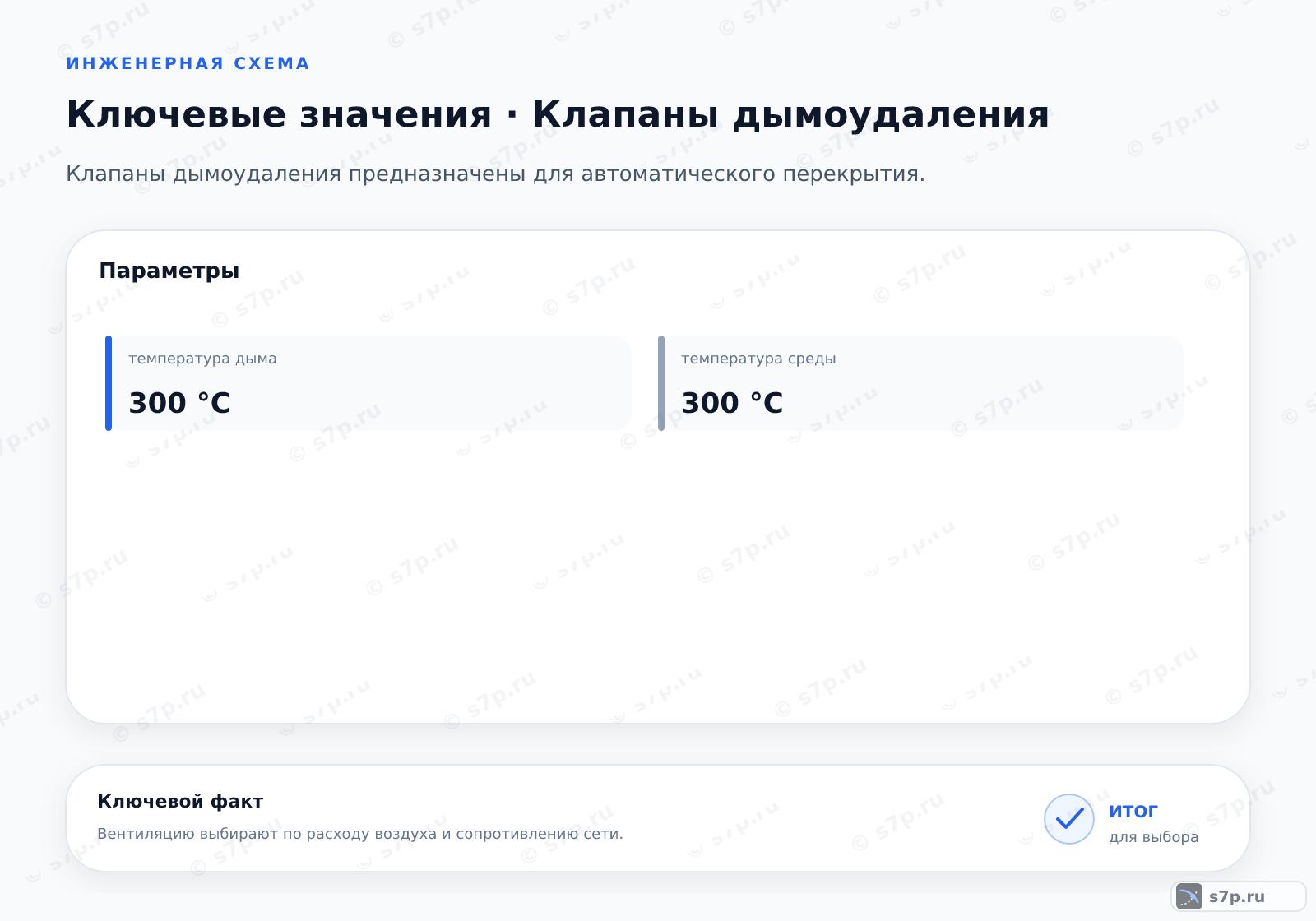

3. Ключевые параметры
При выборе сопоставляют предел огнестойкости, температуру дыма, скорость потока и давление в канале с расчетным режимом системы. Класс герметичности описывает утечку через закрытый клапан, а время закрытия — реакцию механизма на команду. Толщина корпуса важна вместе с креплением и огнезащитой узла проходки.
Параметры читают по паспорту конкретного исполнения и по проектной схеме. Нельзя заменить проверку огнестойкости подходящим размером корпуса или считать привод исправным по одному звуку. После монтажа подтверждают фактическое положение лопаток, работу привода, состояние уплотнений и соответствие электрической команды нужному сценарию.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Предел огнестойкости | 60 мин | мин | СП 7.13130.2013 |
| Температура дыма | 300 °C | °C | СП 7.13130.2013 |
| Скорость дымоудаления | 2 м/с | м/с | СП 7.13130.2013 |
| Давление в канале | 500 Па | Па | инженерная практика |
| Класс герметичности | 2 класс | класс | ГОСТ Р 53307-2009 |
| Время закрытия | 120 с | с | СП 7.13130.2013 |
| Толщина стали корпуса | 1.5 мм | мм | инженерная практика |
4. Схема работы клапана в противодымной системе
В системе противодымной защиты клапан находится между защищаемой зоной, воздуховодом и вентилятором дымоудаления либо подпора. Сигнал пожарной автоматики определяет, какой участок должен открыться, а какой — закрыться. Поэтому схема должна показывать направление потока, границы зон, привод, датчики и связь с контроллером.
При проверке проходят сценарий от команды до положения лопаток. Сначала подтверждают питание и сигнал, затем наблюдают движение механизма и оценивают закрытие или открытие по проектной логике. Одновременно осматривают уплотнение и проходку, поскольку исправный привод не компенсирует ошибку монтажа или повреждение корпуса.
5. Виды и разновидности
Клапаны различаются приводом и способом перехода в безопасное состояние. Исполнение с возвратной пружиной использует запас механической энергии, электромагнитный привод срабатывает по электрической команде, а термозамок реагирует на нагрев. Двойные лопатки меняют конструкцию прохода и требования к синхронности движения.
Сравнивают не только привод, но и место установки, режим потока, требования к герметичности и доступность испытания. Замена исполнения без проверки автоматики может изменить сценарий при потере питания. В документации фиксируют положение клапана в каждом режиме, способ возврата и элементы, которые должны быть доступны для осмотра.
| Значение | Источник |
|---|---|
| Клапан с электроприводом и возвратной пружиной. | инженерная практика |
| Клапан с электромагнитным приводом. | инженерная практика |
| Клапан с термозамком (плавление при 72 °C). | инженерная практика |
| Клапан с двойными лопатками. | инженерная практика |
6. Частые ошибки и на что смотреть
Для противодымной системы проверяют наличие требуемого подтверждения характеристик и соответствие исполнения проекту. После монтажа осматривают лопатки, уплотнения, изоляцию привода и проходку. Вибрация, перекос или строительный мусор увеличивают сопротивление движению и могут оставить клапан в промежуточном положении.
Привод не должен преодолевать механическое препятствие, которое возникло из-за неправильного крепления или деформации корпуса. При отказе сначала снимают команду в безопасном порядке и проверяют механику, затем электрическую цепь и автоматику. После устранения причины повторяют полный сценарий, а не ограничиваются свободным ходом вручную.
Частые вопросы
Как понять, должен клапан открываться или закрываться при пожаре?
Состояние клапана определяют по проектной схеме противодымной защиты и сценарию пожарной автоматики, а не по универсальному правилу. Для каждой зоны фиксируют направление удаления дыма, роль воздуховода и состояние соседних клапанов. При испытании проверяют команду, движение лопаток и итоговое положение, затем сопоставляют его с заданной логикой системы.
Как выбрать привод для клапана дымоудаления?
Сначала уточняют требуемый сценарий при подаче и потере питания, время перехода, способ возврата и связь с пожарной автоматикой. Затем выбирают исполнение привода, совместимое с корпусом, усилием перемещения и условиями среды. Проверяют электрическую схему, блокировки и возможность ручного осмотра. Привод не рассматривают отдельно от лопаток, уплотнений и монтажа.
Что осмотреть после установки клапана в воздуховод?
Проверяют отсутствие перекоса корпуса, повреждения лопаток, строительного мусора и препятствий для привода. Осматривают уплотнение, проходку, крепления, изоляцию и электрическое подключение. Затем выполняют контрольный цикл по проектной команде и фиксируют положение в каждом состоянии. Свободный ход вручную не подтверждает исправность автоматики, поэтому проверяют всю цепочку от сигнала до механизма.
Какие характеристики клапана сверяют с проектом?
Сопоставляют огнестойкость, температуру дыма, скорость и давление в канале, герметичность закрытого положения и время перемещения. Дополнительно проверяют толщину корпуса, тип привода и условия монтажа в перегородке. Все параметры относятся к конкретному исполнению и режиму, поэтому нельзя заменять их оценкой по внешнему виду или подходящему присоединительному размеру.
Что делать, если лопатки не доходят до положения?
Останавливают повторные команды и проверяют, нет ли строительного мусора, перекоса корпуса, повреждения уплотнений или механического препятствия. Затем отдельно проверяют привод, питание, сигнал автоматики и возвратный механизм. После устранения причины выполняют полный цикл в безопасном режиме и фиксируют результат. Не увеличивают нагрузку на привод, пока причина сопротивления не установлена.
Можно ли заменить клапан на другой с похожим размером?
Похожий размер не подтверждает совместимость. Сравнивают огнестойкость, герметичность, скорость и давление потока, привод, сценарий при потере питания, способ проходки и подключение к автоматике. Проверяют доступ для испытания и соответствие материала условиям системы. Замена возможна только после сверки документации и повторного тестирования всей логики противодымной защиты.
