Канальная вентиляция представляет собой систему, в которой воздух перемещается по изолированным воздуховодам к централизованному вентиляционному оборудованию, обеспечивая равномерную подачу и отвод воздушных масс из всех помещений здания. Канальная вентиляция — это система воздухообмена, в которой воздух транспортируется по сети изолированных воздуховодов к централизованному блоку обработки воздуха или вентилятору, что позволяет скрыть коммуникации в конструкциях здания. Использование гладких воздуховодов снижает шум и сопротивление.
данные обновлены 2026-10-21 ·
1. Что такое канальная вентиляция
Канальная вентиляция перемещает воздух между установкой и помещениями по сети воздуховодов. В состав входят источник движения, магистраль, ответвления, регулирующие элементы и воздухораспределители. Воздуховоды можно разместить за конструкциями здания, но скрытая прокладка не отменяет доступа к соединениям, фильтрам и участкам, требующим осмотра.
Система работает как распределенная сеть: изменение сопротивления одной ветви влияет на расход в других. Поэтому оценивают не только размер канала, но и герметичность, плавность поворотов, крепления и согласование с вентилятором. Материал и форма выбираются в связи с доступным пространством, шумом, обслуживанием и режимом воздуха.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Монтаж начинают с аэродинамической схемы, где обозначены магистраль, ответвления, сечения и конечные устройства. Кронштейны удерживают трассу, соединения формируют герметичный канал, а гибкая вставка отделяет корпус вентилятора от сети. Регулирующие элементы позволяют распределить поток между помещениями после запуска.
При движении воздух теряет давление на трении, поворотах, переходах и решетках. Чем длиннее или сложнее трасса, тем сильнее связь между геометрией и рабочей точкой вентилятора. После сборки проверяют направление потока, доступность креплений, герметичность стыков и возможность выполнить балансировку без разборки скрытых участков.
- Шаг 1Составить аэродинамическую схему и рассчитать диаметры воздуховодов.
- Шаг 2Установить кронштейны для крепления воздуховодов к потолку.
- Шаг 3Собрать магистральные участки и соединить их герметично.
- Шаг 4Подключить ответвления к воздухораспределительным решеткам.
- Шаг 5Установить вентиляционное оборудование в доступном месте.
- Шаг 6Подсоединить воздуховоды к корпусу вентилятора через гибкую вставку.
3. Ключевые параметры
Для сети сопоставляют допустимое давление, скорость в магистрали и требуемые расходы по помещениям. Расход распределяют с учетом назначения комнаты, а не только длины ветви. При выборе сечения проверяют сопротивление, шум и доступное пространство, поскольку слишком узкий канал увеличивает потери, а неудачная геометрия мешает регулировке.
Герметичность соединений влияет на фактический расход и должна проверяться вместе с креплением. Участки изоляции оценивают по состоянию оболочки и отсутствию мостиков, через которые возникают потери или конденсат. Паспорт вентилятора читают в связке с расчетом сети: давление источника должно соответствовать сопротивлению всей трассы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимое давление | 1000 Па | Па | инженерная практика |
| Скорость в магистрали | 6 м/с | м/с | СП 60.13330.2020 |
| Поток в спальне | 60 м³/ч | м³/ч | СП 54.13330.2022 |
| Поток на кухне | 90 м³/ч | м³/ч | СП 54.13330.2022 |
| Поток в ванной (м³/ч) | 25 м³/ч | м³/ч | СП 54.13330.2022 |
| Поток в ванной (м³/ч) | 25 м³/ч | м³/ч | СП 54.13330.2022 |
| Поток в санузле | 50 м³/ч | м³/ч | СП 54.13330.2022 |

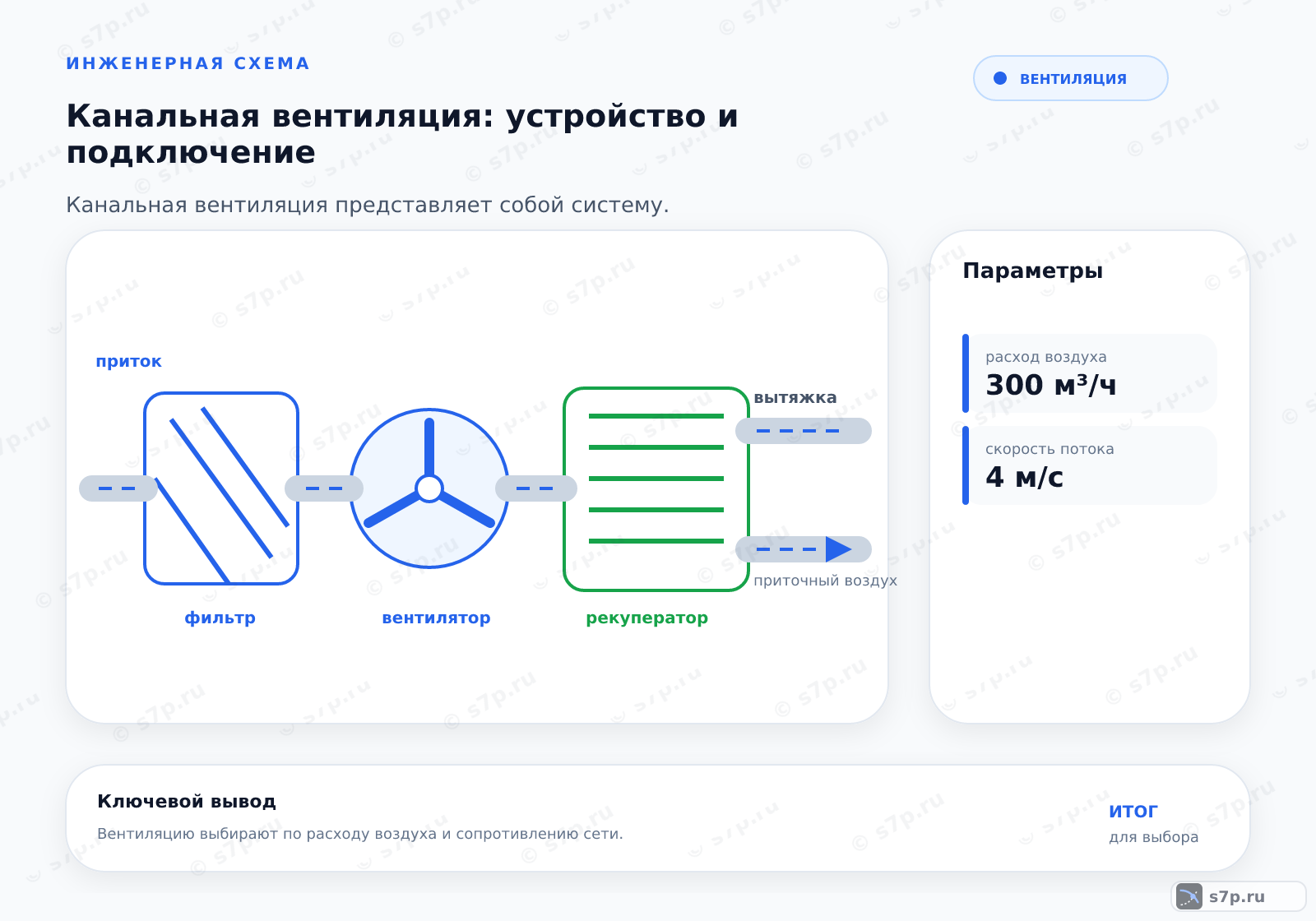

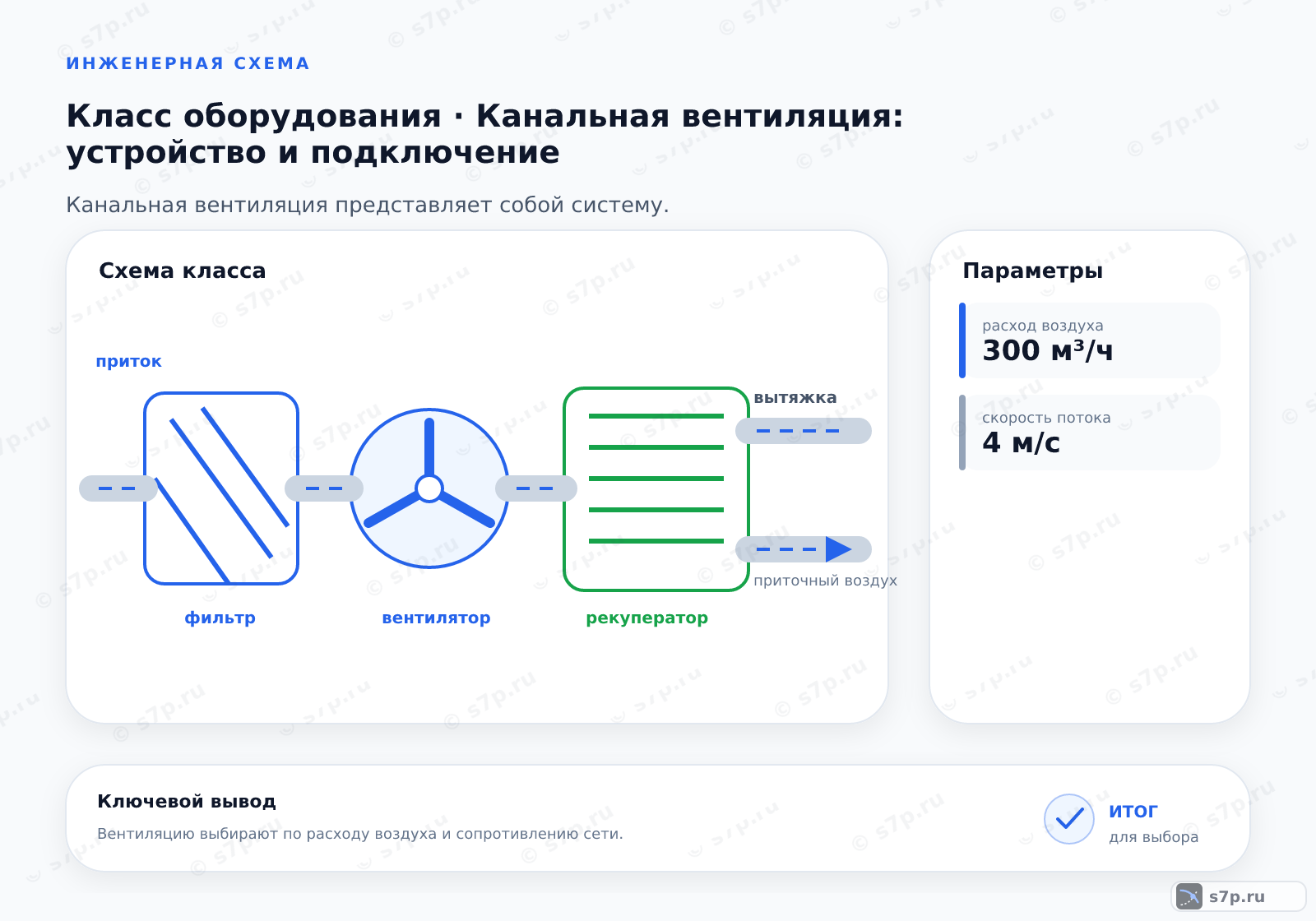

4. Схема работы канальной вентиляции
Приточная ветвь забирает наружный воздух, обрабатывает его и подает в магистраль, откуда поток распределяется по помещениям. Вытяжная ветвь собирает загрязненный воздух и выводит его наружу или направляет через теплообменную часть. Приточно-вытяжная схема требует согласования расходов, иначе появляются подсосы, подпор и переток через непредусмотренные щели.
На схеме отмечают направление движения, места фильтрации, вентилятор, ответвления, заслонки и решетки. Рекуператор связывает удаляемый и приточный потоки через теплообменную поверхность, не смешивая их при исправной конструкции. При проверке отделяют сопротивление оборудования от потерь в каналах и ищут негерметичность по ветви, где расход отклоняется.
5. Виды и разновидности
Приточная система подает подготовленный наружный воздух, вытяжная удаляет воздух из помещений, а приточно-вытяжная совмещает оба направления. Система с рекуперацией добавляет теплообмен между потоками и требует контроля фильтров, дренажа и сопротивления теплообменной части. Различия определяют состав оборудования и порядок настройки.
При выборе разновидности учитывают назначение помещений, маршрут трассы, доступное место и требования к воздухообмену. Централизованная схема упрощает управление потоками, но повышает зависимость помещений друг от друга. Раздельные ветви дают больше возможностей для регулировки, однако требуют аккуратной балансировки и контроля герметичности каждого соединения.
| Значение | Источник |
|---|---|
| Приточная система: подает только свежий воздух с улицы. | инженерная практика |
| Вытяжная система: удаляет загрязненный воздух из помещений. | инженерная практика |
| Приточно-вытяжная система: обеспечивает баланс притока и оттока. | инженерная практика |
| Система с рекуперацией: сохраняет тепло удаляемого воздуха. | инженерная практика |
6. На что влияет и зачем нужно
Гладкая внутренняя поверхность уменьшает трение и облегчает прохождение воздуха, но результат зависит также от формы, поворотов и стыков. Герметичные соединения сохраняют рассчитанный расход и не дают подсосу нарушить баланс. Оценка экономии рекуператора до 90% относится к конкретному режиму нагрева приточного воздуха; его вклад проверяют вместе с сопротивлением и состоянием теплообменной части.
Канальная схема особенно полезна там, где нужно распределить воздух между несколькими зонами и скрыть коммуникации. Это требует заранее предусмотреть ревизионные места, очистку, регулировку и замену фильтров. После ввода в работу измеряют расходы по ветвям и проверяют, что фактическое распределение соответствует назначению помещений.
7. Частые ошибки и на что смотреть
Агрессивные газы требуют совместимых материалов и специальной защиты оборудования; обычный вентилятор нельзя назначать для такой среды без проверки конструкции. Гибкий участок при растяжении теряет форму, создает дополнительное сопротивление и может передавать вибрацию. После монтажа осматривают радиусы, стыки, подвесы и состояние изоляции.
Еще одна ошибка — закрыть трассу до проверки герметичности и балансировки. Если после отделки расход отличается от расчетного, доступ к причине будет ограничен. Перед скрытой прокладкой фиксируют положение заслонок, проверяют ответвления и оставляют доступ к элементам, которые требуют очистки, регулировки или осмотра.
Частые вопросы
Когда канальная схема подходит лучше локальных вентиляторов?
Канальная схема подходит, когда нужно распределять приток или удаление между несколькими помещениями через общую сеть. Она позволяет централизовать фильтрацию, обработку воздуха и управление, но связывает помещения сопротивлением общих участков. Перед выбором проверяют место для трассы, ревизий и оборудования, а также возможность отрегулировать ветви после монтажа без доступа к закрытым конструкциям.
Как распределить расход между ветвями канальной системы?
Сначала составляют аэродинамическую схему с назначением помещений, сечениями, длинами и конечными устройствами. После монтажа проверяют фактический расход по ветвям и регулируют заслонки, начиная с участков, где отклонение наибольшее. Одновременно контролируют общую рабочую точку вентилятора, потому что изменение одной ветви влияет на давление и поток в остальных.
Зачем ставить гибкую вставку между вентилятором и воздуховодом?
Гибкая вставка уменьшает передачу вибрации от корпуса вентилятора в сеть и строительные конструкции. Она должна быть установлена без сильного растяжения, перекоса и лишнего провиса, иначе сама станет источником сопротивления или колебаний. После монтажа проверяют герметичность, крепление соседних участков и отсутствие жестких обходных связей через кабели или опоры.
Что предусмотреть при скрытой прокладке воздуховодов?
До закрытия трассы проверяют герметичность, изоляцию, крепления, положение заслонок и распределение расходов. Предусматривают доступ к фильтрам, ревизиям, соединениям и элементам, которым нужна очистка или регулировка. Фиксируют маршрут и места стыков, чтобы будущий осмотр не зависел от памяти монтажной бригады и не требовал разрушения отделки.
Как гладкость воздуховода влияет на работу сети?
Гладкая поверхность уменьшает трение и помогает сохранить расчетный расход при том же сечении, но не устраняет потери на поворотах, переходах и решетках. Поэтому проверяют всю трассу, включая качество стыков и форму гибких участков. Если расход ниже ожидаемого, отдельно оценивают сопротивление сети, герметичность и рабочую точку вентилятора.
Можно ли использовать обычный вентилятор для агрессивного газа?
Обычный вентилятор нельзя назначать для агрессивной среды без проверки материалов, уплотнений, двигателя и защитного исполнения. Состав газа влияет на коррозию, безопасность и срок работы элементов. Сначала уточняют свойства среды и требования проекта, затем сопоставляют их с паспортом вентилятора и воздуховодов. При отсутствии подтвержденной совместимости выбирают другое исполнение и не запускают систему на пробу.
