Испытания приточно-вытяжной вентиляции включают измерение воздушных расходов, проверку давления, уровня шума и эффективности фильтрации для подтверждения соответствия проекта и нормативов. Снижение энергопотребления за счет оптимизации.
данные обновлены 2026-10-21 ·
1. Что проверяют при испытании вентиляционной установки
Испытания приточно-вытяжной установки показывают, как фактическая сеть работает после монтажа и настройки. Проверяют не отдельный вентилятор, а связку оборудования, фильтров, воздуховодов, клапанов и воздухораспределителей. Такой подход позволяет сопоставить движение воздуха в подаче и удалении, найти участок с избыточным сопротивлением и понять, где требуется регулировка.
Работу начинают с осмотра доступных соединений, состояния фильтров и положения регулирующих элементов. Затем фиксируют режим установки, чтобы последующие показания можно было сравнивать между собой. Результат испытаний должен описывать измеренные расходы, давление, шум, вибрацию и действия по балансировке без подмены замеров общими предположениями.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Измерительная схема строится от источника движения воздуха к конечным ветвям. На прямых участках снимают параметры потока, у вентилятора проверяют давление и состояние привода, а у решеток оценивают распределение воздуха. Фильтр рассматривают как отдельное сопротивление: его загрязнение меняет рабочую точку и может сделать сравнение с проектом некорректным.
Последовательность работ связывает подготовку приборов, визуальный осмотр, измерение расходов, оценку шума и вибрации, балансировку и оформление протокола. После каждого изменения положения клапана дают системе прийти к устойчивому режиму и записывают, какой участок был затронут. Это сохраняет связь между регулировкой и полученным результатом.
- Шаг 1Подготовка оборудования и инструментов для измерений.
- Шаг 2Визуальный осмотр воздуховодов и оборудования.
- Шаг 3Измерение воздушных расходов в ключевых точках.
- Шаг 4Проверка уровня шума и вибрации.
- Шаг 5Регулировка воздушных потоков (балансировка).
- Шаг 6Оформление протокола испытаний.
3. Ключевые параметры
Расход оценивают вместе со скоростью в канале и сопротивлением сети. Давление вентилятора сопоставляют с потерями в воздуховодах, фильтрах, поворотах и конечных устройствах. Температуру приточного воздуха фиксируют рядом с расходом, поскольку изменение состояния воздуха влияет на интерпретацию результата и на работу обслуживаемых помещений.
Паспортные значения не заменяют измерение на объекте. Для каждой контрольной точки записывают место отбора, режим установки и состояние регулирующих органов. Если расход ниже ожидаемого, сначала отделяют недостаток напора от перекрытого участка или загрязненного фильтра. При оценке очистки учитывают назначение фильтра и условия, для которых он установлен.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Скорость воздуха в канале | 5 м/с | м/с | СП 60.13330.2020 |
| Давление вентилятора | 500 Па | Па | инженерная практика; сверить по паспорту |
| Сопротивление фильтра | 250 Па | Па | EN 1822; ГОСТ Р ЕН 1822-1 |
| Температура приточного воздуха | 21 °C | °C | СП 54.13330.2016 |

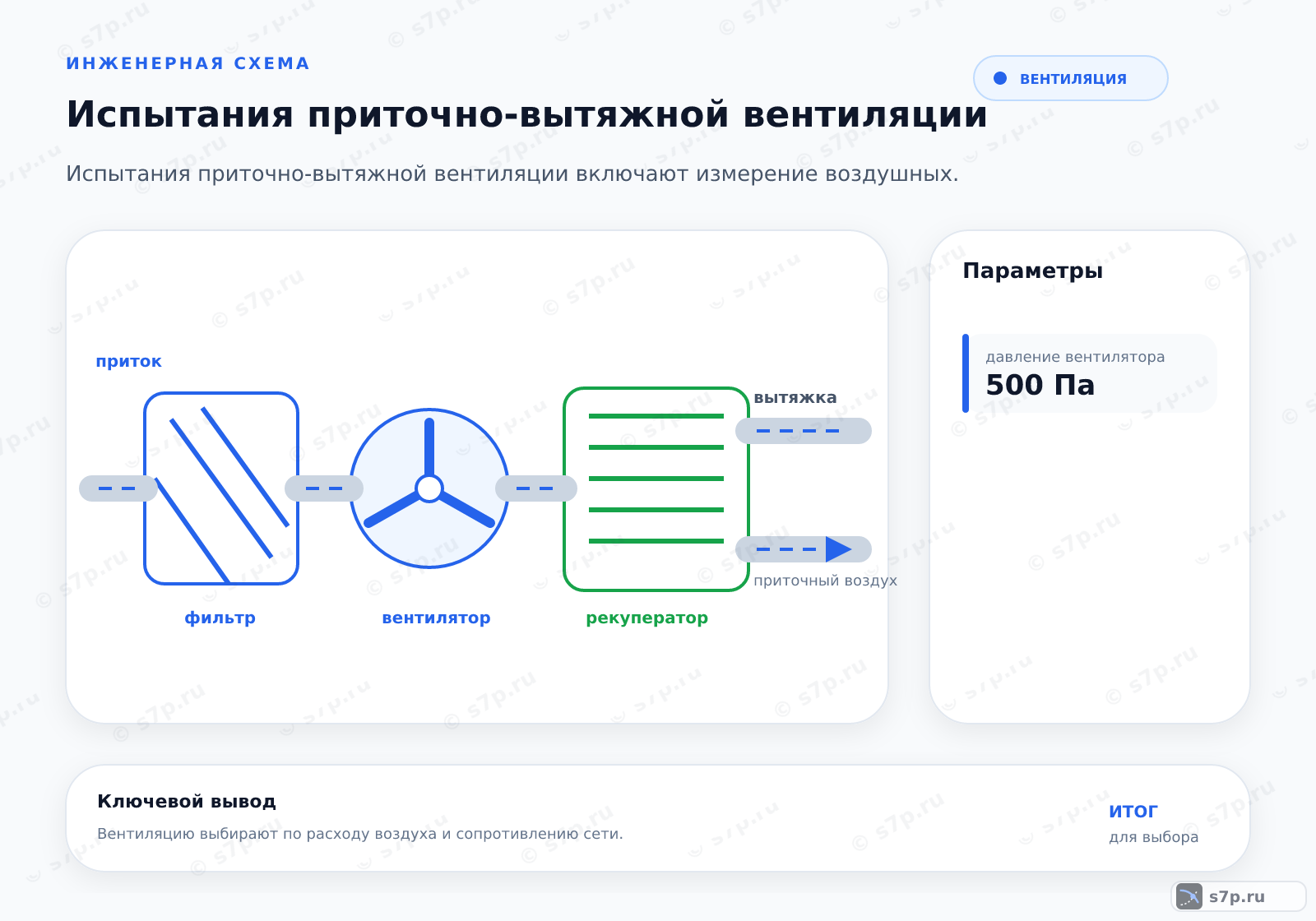

4. Схема проверки подающей и вытяжной ветвей
В подающей ветви воздух проходит через оборудование обработки, фильтрующую секцию и сеть распределения; вытяжная ветвь собирает воздух из помещений и возвращает его к удалению или утилизации. Испытание связывает эти ветви через баланс расходов. Если одна сторона меняется, проверяют, не сместился ли режим другой стороны и не возникло ли разрежение или подпор.
Контрольные точки выбирают так, чтобы отдельно видеть работу установки, магистрали и конечных устройств. По разнице показаний до и после элемента судят о его сопротивлении, а по распределению расходов между ветвями — о качестве балансировки. Рекуперативную схему проверяют с учетом состояния теплообменной части и фильтров, не смешивая ее эффект с результатом регулировки.

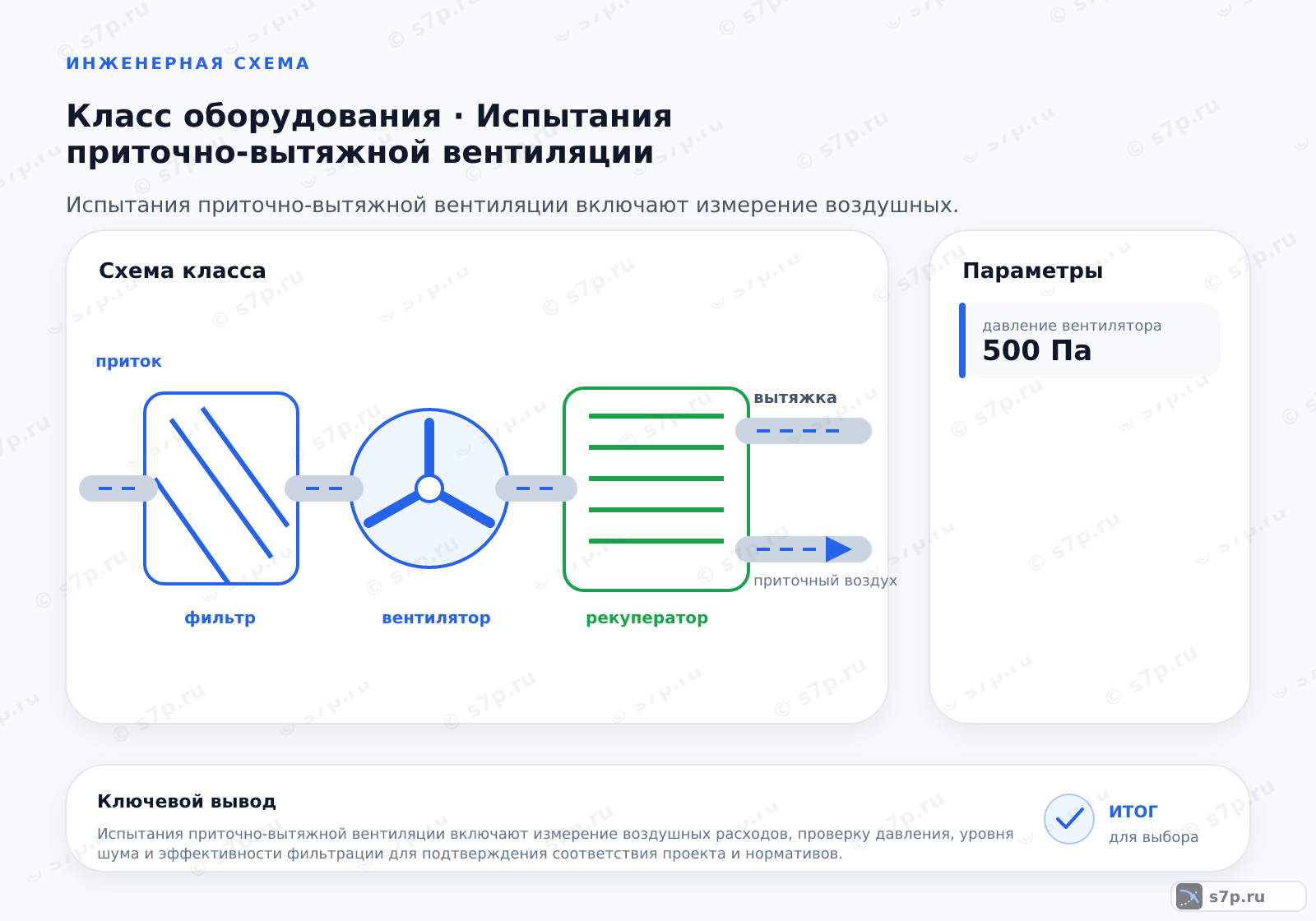

5. Виды и разновидности
Проверки различаются по задаче системы. Для установки с рекуперацией оценивают согласованность приточного и удаляемого потоков и состояние теплообменной части. Для системы с переменным расходом смотрят, как меняются показания при управляющей команде. В чистых помещениях дополнительно отслеживают работу фильтрующих ступеней и отсутствие обходных путей для воздуха.
Вид испытания определяет состав протокола, но базовая логика остается общей: зафиксировать исходный режим, измерить параметры по выбранным точкам, внести регулировку и повторить контроль. При сравнении нескольких режимов сохраняют одинаковое расположение приборов и описание состояния системы, иначе различия могут объясняться методикой, а не работой оборудования.
| Значение | Источник |
|---|---|
| Система с рекуперацией тепла для экономии энергии. | СП 60.13330.2020 |
| Система с переменным расходом воздуха для гибкости. | СП 60.13330.2020 |
| Система с фильтрами тонкой очистки для чистых помещений. | ГОСТ Р ЕН 1822-1 |
6. Частые ошибки и на что смотреть
Показание теряет смысл, если прибор установлен в зоне завихрений, соединение негерметично или установка еще не вышла на устойчивый режим. Перед повторным замером проверяют участок отбора, состояние уплотнений, положение клапанов и направление движения воздуха. Ограничения по давлению и доступу к оборудованию учитывают до начала работ.
Ошибку также создает попытка балансировать сеть по одной точке. Расход сопоставляют с соседними ветвями, а шум и вибрацию связывают с состоянием креплений, фильтров и вентилятора. При работах на высоте применяют предусмотренные средства защиты и не меняют настройку, пока причина нестабильного показания не установлена.
Частые вопросы
Как понять, что испытание вентиляции проведено корректно?
Корректная проверка связывает показания с конкретными точками сети, режимом установки и состоянием регулирующих элементов. В записи должны быть расход, давление, шум, вибрация и замечания по балансировке, а не только итоговая оценка. Если результат повторяется после стабилизации режима и прибор установлен вне завихрений, его можно сопоставлять с проектом и паспортом оборудования.
Какие приборы нужны для проверки приточной и вытяжной ветви?
Набор зависит от состава проверки, но обычно используют прибор для скорости воздуха, средство измерения статического давления и оборудование для оценки шума и вибрации. До работы проверяют заряд, целостность щупов, трубок и кабелей. Приборы размещают в подготовленных точках, не нарушая герметичность канала и не создавая помех движущимся частям вентилятора.
Почему измеренный расход отличается от проектного?
Причиной бывает загрязненный фильтр, закрытая заслонка, утечка в соединении, избыточное сопротивление поворота или неверное направление вращения. Сначала повторяют замер при устойчивом режиме и проверяют место отбора. Затем проходят сеть от вентилятора к конечному устройству, сравнивая ветви между собой. Только после этого меняют положение регулирующего элемента или выполняют балансировку.
Как сопоставить давление вентилятора с сопротивлением сети?
Давление рассматривают как доступный ресурс для всех элементов трассы. Его сопоставляют с потерями в фильтрах, воздуховодах, поворотах, переходах и воздухораспределителях при том же расходе. Если давление есть, а расход недостаточен, ищут закрытый участок или утечку. Если сопротивление превышает возможности оборудования, настройкой клапана проблему не устраняют — проверяют расчет и рабочую точку.
Когда после измерений нужна балансировка ветвей?
Балансировку выполняют, когда расходы между ветвями не соответствуют назначению помещений или одна часть сети забирает поток у другой. Сначала убеждаются, что фильтры чисты, соединения герметичны, вентилятор работает в расчетном режиме, а точки измерения выбраны правильно. После изменения клапана ждут устойчивого режима, записывают результат и повторяют проверку соседних ветвей.
Что зафиксировать в протоколе испытаний?
В протоколе указывают состав установки, режим работы, места измерений, примененные приборы и фактические показания. Отдельно описывают состояние фильтров, регулирующих элементов, соединений и креплений. Если выполнялась балансировка, записывают исходное и измененное положение органов регулирования. Замечания по шуму, вибрации, доступу и безопасности помогают связать итог с конкретными действиями на объекте.
