Работы с уплотнениями теплообменника включают снятие кассеты, очистку канавок, укладку новых прокладок, равномерную стяжку и последующую опрессовку. Совместимость комплекта определяют по модели, материалу, профилю крепления и маркировке, затем подтверждают результат осмотром посадки, чистоты канавок, прижима и соседних элементов.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Отключите теплообменник от сети и слейте теплоноситель из системы.
- 2Шаг 2
Открутите болты стяжки и раздвиньте плиту прижима.
- 3Шаг 3
Снимите кассету пластин и удалите старые прокладки.
- 4Шаг 4
Очистите пластины и канавки от загрязнений и остатков клея.
- 5Шаг 5
Установите новые прокладки в канавки, следуя схеме каналов.
- 6Шаг 6
Соберите кассету, установите плиту прижима и затяните болты.
- 7Шаг 7
Проведите опрессовку и проверку герметичности системы.

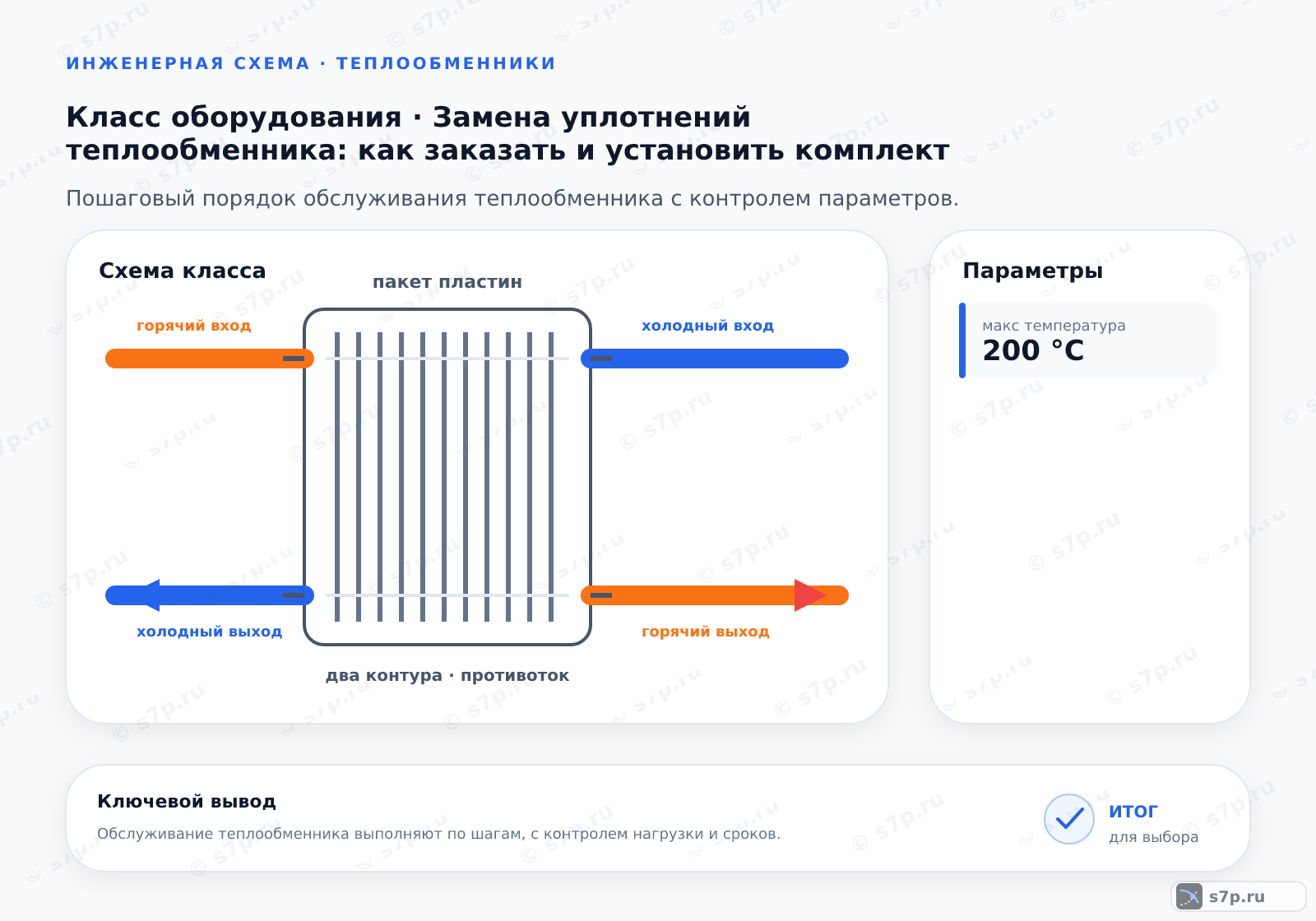

1. Замена уплотнений теплообменника
Комплект уплотнений подбирают по модели теплообменника, материалу прокладок, профилю крепления и схеме каналов. Внешнее сходство детали не подтверждает совместимость: различия в канавке меняют положение эластомера и разделение сред. До заказа сверяют маркировку пластины, старой прокладки и документации на кассету.
Работу начинают после отключения теплообменника от сети и слива теплоносителя. Цель замены — восстановить посадку и герметичность без изменения маршрута каналов. Поэтому сохраняют порядок пластин, положение перемычек и направление установки каждой прокладки.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Пошаговый порядок
После слива теплоносителя откручивают болты стяжки и раздвигают плиту прижима. Кассету пластин снимают, старые прокладки удаляют, а пластины и канавки очищают от загрязнений и остатков клея. Новые детали укладывают по схеме каналов, без перекручивания и выступов за рабочий контур.
Кассету собирают, возвращают плиту прижима и затягивают болты равномерно крест-накрест. Затем выполняют опрессовку и проверяют герметичность системы. Если появляется течь, сначала проверяют посадку прокладки, чистоту канавки и прижим, а не увеличивают усилие случайным образом.
3. Симптом -> причина -> решение
Течь после сборки связывают с неполной посадкой, загрязнением канавки, повреждением эластомера или ошибкой в схеме каналов. Если прокладка выступает, перекручена или зажата остатком клея, прижим распределяется неравномерно. Повторная проверка начинается с разборки доступного участка и осмотра контактной поверхности.
При деформации пластины или повторяющейся течи проверяют равномерность стяжки и состояние соседних элементов кассеты. Опрессовка нужна после корректной сборки, потому что она показывает результат, но не заменяет поиск причины. Металлический инструмент для канавок не используют, чтобы не повредить посадку.
4. Сроки и периодичность
В справочной таблице периодичность замены указана как 3 лет, проверка герметичности — 1 год, промывка системы — 2 года. Эти интервалы сопоставляют с паспортом, состоянием эластомера, загрязнением и фактическим режимом. Дата сама по себе не доказывает необходимость замены, но помогает планировать осмотр и комплектующие.
При проверке герметичности осматривают швы и стыки после сборки, а при промывке оценивают отложения и состояние каналов. Если материал стареет, появляется течь или меняется рабочая среда, интервал пересматривают. После каждой замены сохраняют сведения о комплекте и результатах опрессовки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность замены | 3 лет | лет | инженерная практика; сверить по паспорту |
| Проверка герметичности | 1 год | год | инженерная практика; сверить по паспорту |
| Промывка системы | 2 года | года | инженерная практика; сверить по паспорту |
5. Что понадобится
Нужны совместимый комплект прокладок, модель теплообменника, схема каналов и доступ к кассете пластин. Для подготовки поверхности используют неметаллический инструмент и состав, совместимый с материалом эластомера. Перед сборкой проверяют канавки, перемычки, плиту прижима и состояние стяжных болтов.
После установки требуется возможность выполнить опрессовку и наблюдать герметичность соединений. Болты затягивают равномерно крест-накрест, а не одной стороной, чтобы не создать перекос. Дату изготовления прокладок и их маркировку фиксируют до установки, пока комплект можно сопоставить с заказом.
Подбор комплекта уплотнений
Комплект подбирается строго по модели теплообменника, материалу прокладок и схеме каналов.
Инструменты для очистки
Для очистки канавок запрещено использовать металлические инструменты.
Затяжка болтов
Болты стяжки необходимо затягивать равномерно в крест-накрест порядке.
Как правильно затягивать болты стяжки при сборке кассеты теплообменника?
6. Предупреждения и чего не делать
Перед установкой проверяют дату изготовления и маркировку прокладок, материал эластомера и соответствие модели теплообменника. Старые детали повторно не используют, если их состояние или совместимость не подтверждены. Металлическими инструментами канавки не очищают: царапины и заусенцы нарушают контактную поверхность.
Не затягивают болты только с одной стороны и не пытаются устранить несовпадение прокладки повышенным усилием. После сборки выполняют опрессовку, проверяют герметичность и только затем возвращают аппарат в рабочий режим. При появлении течи повторно осматривают канавку, схему каналов и равномерность прижима.
Частые вопросы
Как заказать совместимый комплект прокладок?
Сверяют модель теплообменника, маркировку пластины, материал эластомера, профиль крепления и схему каналов. В заказе фиксируют также исполнение кассеты и условия среды. Внешняя форма или длина не подтверждает совместимость, потому что различия в канавке меняют посадку и разделение потоков. Перед установкой комплект сопоставляют с деталью и документами, а не только с описанием поставщика.
Почему новая прокладка начинает пропускать после сборки?
Причиной бывают остатки старого клея, грязь или коррозия в канавке, перекручивание, неверный профиль, неправильная схема каналов или перекос плиты прижима. Проверяют чистоту посадочной поверхности, положение прокладки по контуру и равномерность стяжки. Опрессовка показывает наличие течи, но не заменяет осмотр. Увеличивать усилие без поиска причины нельзя: можно повредить пластину и эластомер.
Можно ли оставить старые уплотнения при частичной разборке?
Старые детали повторно используют только при подтверждённой совместимости и сохранном состоянии, но для замены комплекта их обычно удаляют и осматривают все канавки. Уставший эластомер, следы деформации или неизвестная история работы повышают риск повторной течи. Перед сборкой проверяют материал, дату изготовления, маркировку и соответствие схеме каналов. Случайное смешение старых и новых деталей не допускают.
Каким инструментом очищать канавки пластин?
Канавки очищают неметаллическим инструментом и совместимым с материалом составом, удаляя грязь, остатки резины, коррозию и клей. Металлические инструменты не используют, чтобы не оставить царапины и заусенцы. После очистки поверхность осматривают, убирают остатки состава и проверяют, что прокладка садится полностью и не выходит в рабочий канал.
Как затягивать пакет после установки прокладок?
Прокладки укладывают по схеме каналов, устанавливают кассету и плиту прижима, затем затягивают стяжные болты равномерно крест-накрест. Такой порядок уменьшает перекос и помогает сохранить одинаковый контакт по контуру. Перед опрессовкой проверяют положение перемычек и отсутствие выступов. Если прижим получается неравномерным, разбирают соединение и ищут причину, а не добавляют усилие с одной стороны.
Как планировать проверку и промывку после замены?
В исходной таблице периодичность замены указана как 3 лет, проверка герметичности — 1 год, промывка системы — 2 года. Эти интервалы сверяют с паспортом и фактическим режимом: загрязнение, среда и состояние эластомера могут потребовать другого контроля. После установки обязательно выполняют опрессовку, фиксируют результат и осматривают соединения при возвращении аппарата в работу.
