1. Проверка аналога теплообменника
Совместимость аналога определяется геометрией рамы, каналов и присоединений, а также рабочими режимами обеих сред. Название и внешний вид не подтверждают одинаковую теплопередачу.
Сначала сверяют чертёж, маркировку, расположение патрубков и уплотнения. Затем проверяют гидравлическое сопротивление, материал пластин и возможность обслуживания в существующей обвязке.
Текущая страница в тематической подборке.
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
Смежная тема кластера «Нормативы и испытания».

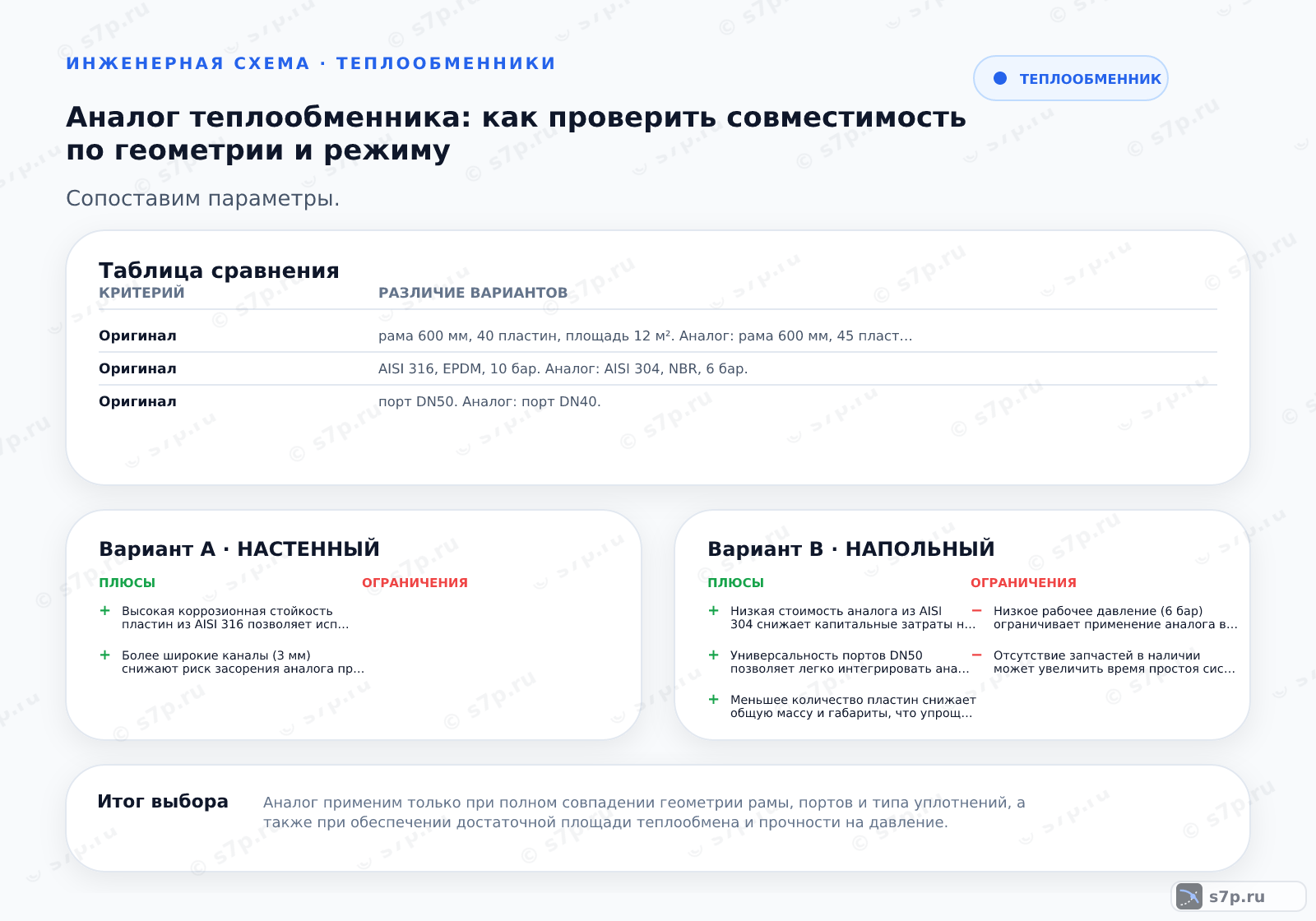

2. Таблица сравнения
Сравнение вариантов ведут по одинаковым условиям входа и выхода, расходу, материалам и допустимому перепаду давления. Если исходные режимы различаются, прямое сопоставление становится недостоверным.
В таблице отделяют подтверждённые паспортом параметры от предположений поставщика. Для замены нужен комплект документов, по которому можно восстановить расчёт и проверить присоединительные размеры.
3. Определения вариантов
Оригинал и аналог могут иметь одинаковое назначение, но разный путь потока, профиль канала и запас по прочности. Эти различия влияют на загрязнение, потери давления и доступность очистки.
Проверку проводят по чертежу и паспорту, а не по фотографии. Отдельно отмечают материал пластин, тип уплотнений и возможность заказать замену без переделки трубопровода.
4. Плюсы и минусы аналогов теплообменника
Преимущество аналога появляется только при сохранении рабочих условий и совместимости с обвязкой. Экономия на покупке теряет смысл, если новый аппарат требует переделки патрубков или чаще останавливается на очистку.
Риск снижают пробной проверкой документации, согласованием присоединений и контролем режима после монтажа. Решение фиксируют вместе с ограничениями, чтобы следующий ремонт не опирался на одно коммерческое название.
Критерии совместимости
Совместимость аналога определяется не названием, а точным совпадением геометрии рамы и каналов, а также проверкой гидравлического сопротивления и прочности на давление.
Материалы и среды
Для систем с хлорированной водой и температурой до 120 °C необходимо использовать аналог из AISI 316 с уплотнениями EPDM.
Ограничения AISI 304
Для систем отопления с чистой водой и температурой до 90 °C подходит аналог из AISI 304 с уплотнениями NBR.
Какой материал пластин и тип уплотнений требуется для теплообменника в системе с хлорированной водой при температуре до 120 °C?
5. Когда что применять
Для чистых сред важны материал и качество уплотнений, для загрязнённых — проход канала и доступ к промывке. В коррозионной среде отдельно проверяют стойкость всех деталей, контактирующих с потоком.
Выбор делают по реальному составу среды и режиму эксплуатации. Универсальный аналог без таких сведений нельзя считать безопасной заменой даже при совпадении внешних размеров.
| Значение | Источник |
|---|---|
| Для систем отопления с чистой водой и температурой до 90 °C подходит аналог из AISI 304 с уплотнениями NBR. | инженерная практика; сверить по паспорту |
| Для систем с хлорированной водой и температурой до 120 °C необходимо использовать аналог из AISI 316 с уплотнениями EPDM. | инженерная практика; сверить по паспорту |
| Для систем с загрязненным теплоносителем выбирайте аналог с шириной канала не менее 3 мм для предотвращения засорения. | инженерная практика; сверить по паспорту |
| Для систем с высоким давлением (более 10 бар) требуется аналог с усиленной рамой и пластинами из высокопрочной стали. | инженерная практика; сверить по паспорту |
6. Эксплуатация
Стоимость эксплуатации включает энергию на перекачивание, промывку, замену уплотнений и простой оборудования. Поэтому сравнивают не только цену поставки, но и доступность расходных материалов.
После установки контролируют герметичность, температуры, расход и перепад давления. Если режим отличается от расчётного, сначала проверяют обвязку и загрязнение, а не объявляют теплообменник несовместимым.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход электроэнергии | 0.5 кВт/ч | кВт/ч | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 5 лет | лет | инженерная практика; сверить по паспорту |
Частые вопросы
Как проверить совместимость аналога теплообменника?
Сверяют чертёж рамы, расположение и размер патрубков, число и профиль каналов, материалы пластин и уплотнений. Затем проверяют расчётные температуры, расходы, перепад давления и возможность промывки. Фото и коммерческое название служат только для поиска, но не подтверждают заменяемость. Итоговое решение оформляют по паспорту и документам конкретного исполнения.
Почему одинаковые присоединения не гарантируют замену?
Совпадение патрубков показывает только часть геометрии. У аппаратов могут отличаться проход каналов, направление потоков, толщина рамы, материал пластин и допустимая нагрузка. Эти различия меняют теплопередачу и сопротивление. Поэтому перед монтажом сравнивают полный чертёж и рабочие условия, а не ограничиваются проверкой размера соединения.
Что выбрать для загрязнённой среды?
Ищут исполнение с каналом, который допускает фактические включения, и с доступной процедурой очистки. Одновременно проверяют стойкость материалов и совместимость уплотнений с составом среды. Малый проход может дать компактный аппарат, но повысить риск засорения. Если загрязнение меняется по сезону или режиму, выбор подтверждают расчётом и планом обслуживания.
Как понять, что аналог работает неправильно?
Признаки связаны с падением температуры на выходе, ростом перепада давления, утечкой или частыми остановками на очистку. Сначала проверяют загрязнение, воздух, обвязку и соответствие потока схеме. Затем сопоставляют режим с расчётом и паспортом. Сам по себе факт, что аппарат нагревается, не подтверждает правильную теплопередачу.
