Гидроиспытание теплообменника проверяет герметичность корпуса, каналов и соединений водой под испытательным давлением. Перед работой аппарат изолируют от соседних участков, сливают рабочую среду, устанавливают поверенные манометры и заполняют полости водой с удалением воздуха. Давление постепенно доводят до значения из паспорта, выдерживают установленное время, осматривают соединения, оценивают отсутствие падения давления и после сброса фиксируют результат.
данные обновлены 2026-10-21 ·
1. Гидроиспытание теплообменника
Гидроиспытание проверяет герметичность корпуса, каналов и соединений водой под испытательным давлением. Аппарат выводят из сети, отделяют от соседних участков и заполняют так, чтобы воздух не оставался в полостях. Испытательное значение берут из паспорта, поскольку рабочие режимы разных аппаратов не взаимозаменяемы.
Результат фиксируют по показаниям манометров, состоянию фланцев и отсутствию падения давления. Безопасность зависит от изоляции, исправности приборов и плавного повышения нагрузки. Участок с повышенным давлением не оставляют без контроля и не открывают до полного сброса.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».

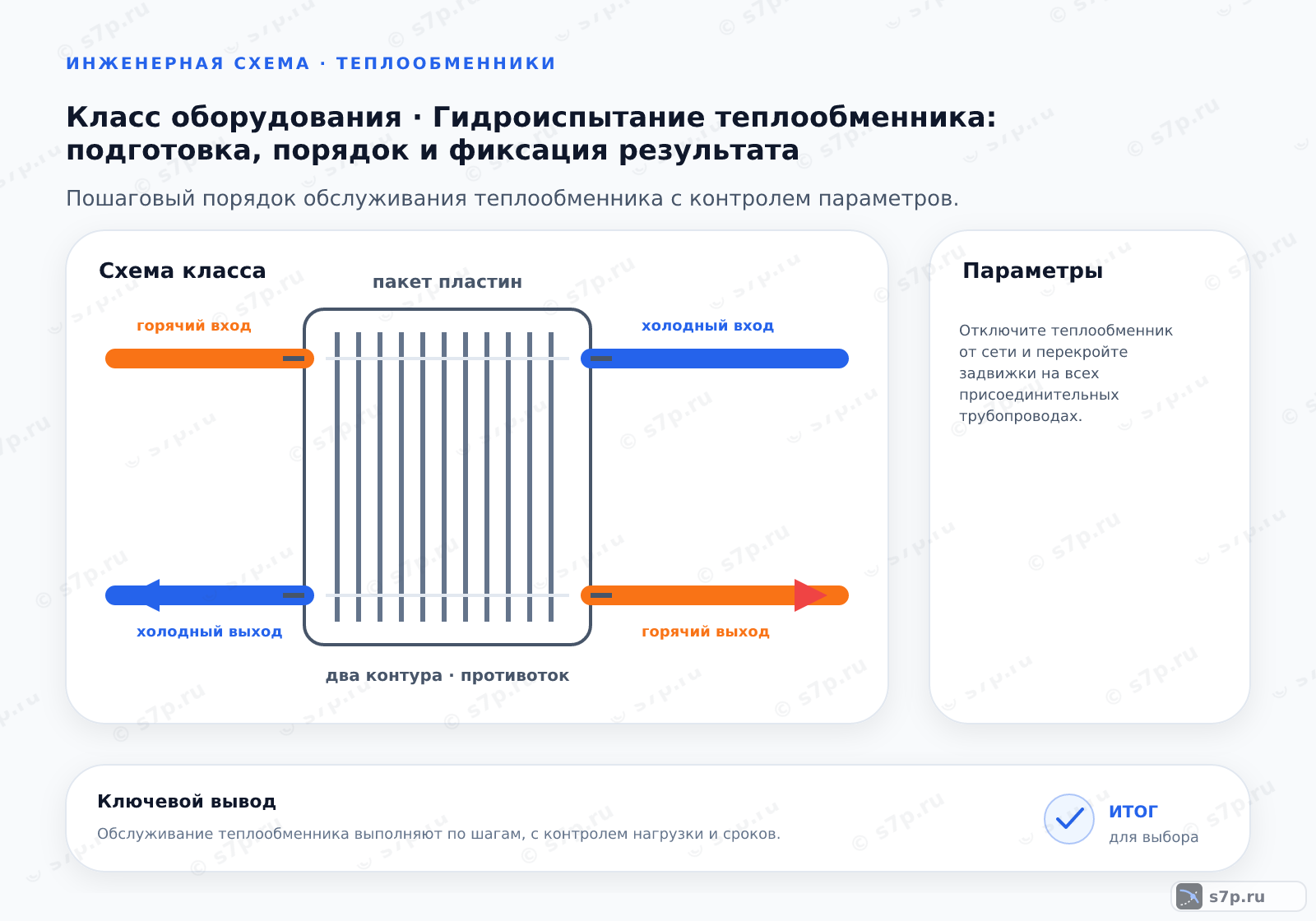

2. Пошаговый порядок
Сначала перекрывают присоединительные трубопроводы, сливают рабочую среду и устанавливают поверенные манометры на обеих сторонах. Затем каждую полость заполняют водой через дренаж, одновременно удаляя воздух через предусмотренный выпуск. Вторая сторона должна оставаться отделённой от заполненной, чтобы показания относились к проверяемому объёму.
Давление повышают постепенно до значения из паспорта и выдерживают установленное время. Во время выдержки осматривают фланцы, сварные участки, прокладки и дренажи, не приближаясь к нагруженным соединениям. После сброса записывают результат, удаляют воду и только затем возвращают аппарат в рабочую схему.

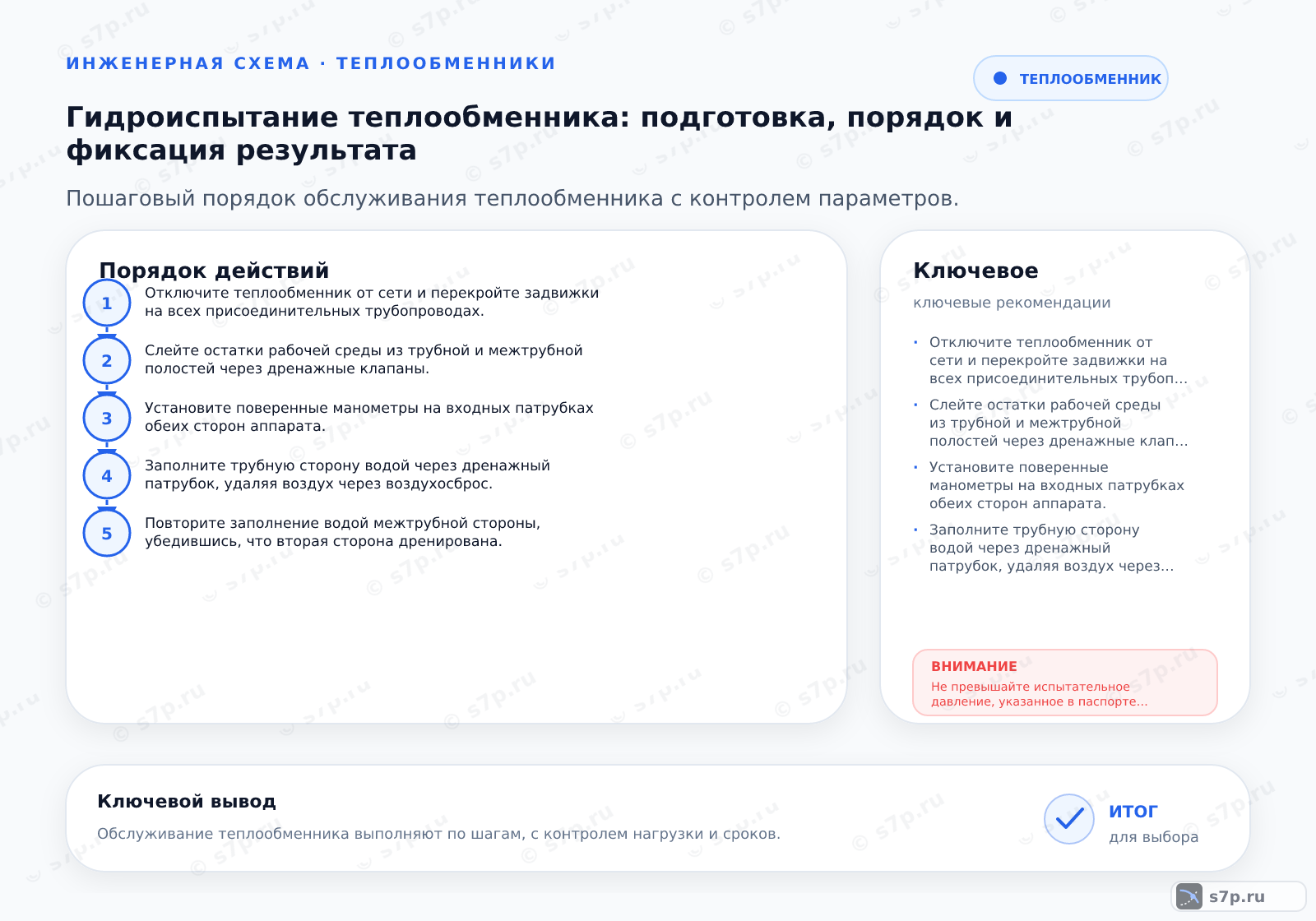

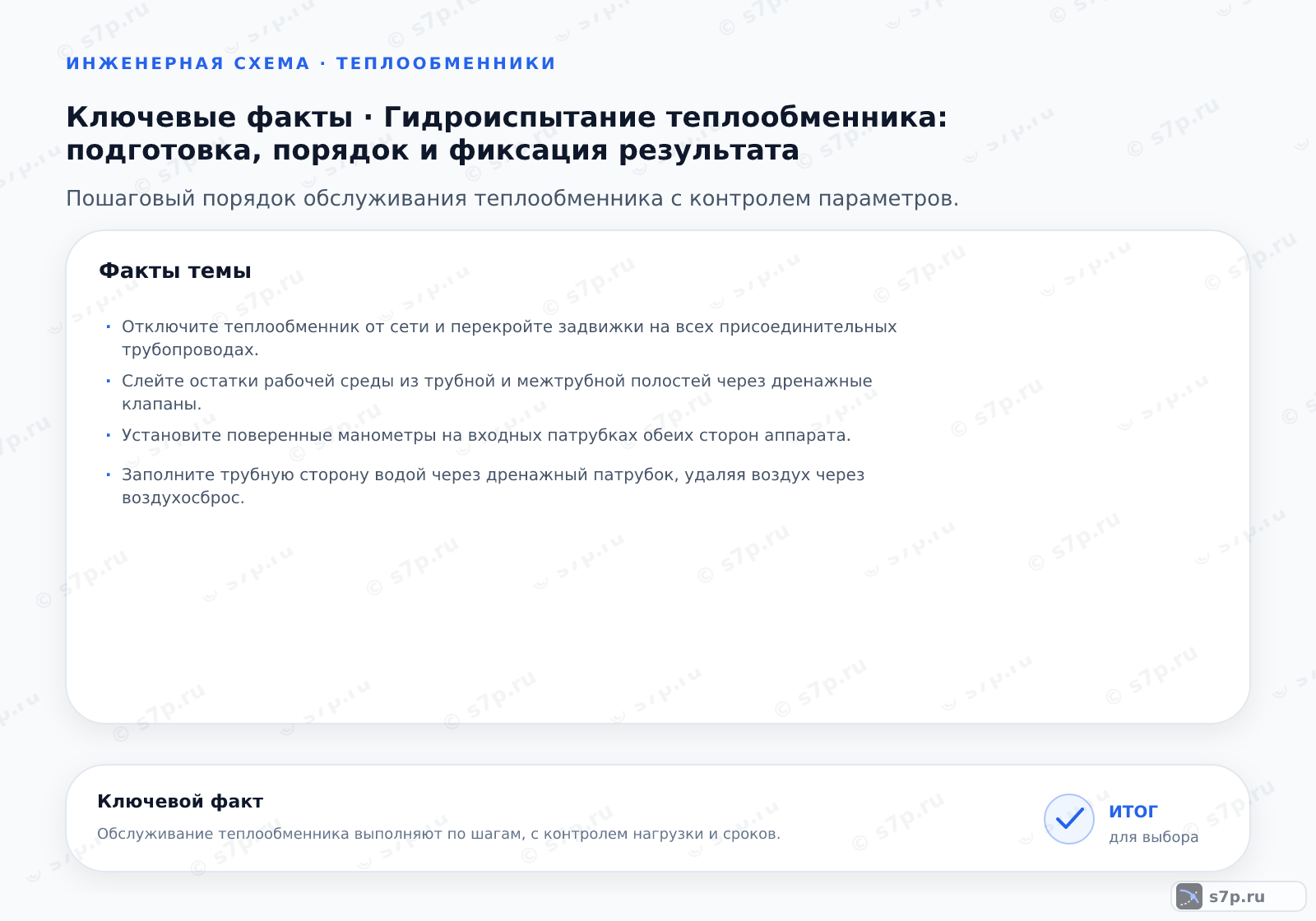

- Шаг 1Отключите теплообменник от сети и перекройте задвижки на всех присоединительных трубопроводах.
- Шаг 2Слейте остатки рабочей среды из трубной и межтрубной полостей через дренажные клапаны.
- Шаг 3Установите поверенные манометры на входных патрубках обеих сторон аппарата.
- Шаг 4Заполните трубную сторону водой через дренажный патрубок, удаляя воздух через воздухосброс.
- Шаг 5Повторите заполнение водой межтрубной стороны, убедившись, что вторая сторона дренирована.
- Шаг 6Постепенно повышайте давление до испытательного значения, выдерживайте его в течение 10 минут.
3. Симптом -> причина -> решение
Падение давления при отсутствии внешней влаги может быть связано с воздухом, негерметичным клапаном или ошибкой манометра. Влага на фланце, патрубке или дренажном соединении указывает на нарушение герметичности. Разные показания на сторонах требуют проверить изоляцию полостей и правильность установки приборов.
При отклонении испытание прекращают, давление сбрасывают и только после этого осматривают узел. Подтягивать соединения под нагрузкой нельзя. После замены прокладки, исправления клапана или повторного заполнения проверяют причину заново, сохраняя запись исходного результата и показаний приборов.
4. Сроки и периодичность
Периодичность проверки задают паспорт, режим работы и последствия возможной течи. В таблице отдельно указаны интервал испытаний, срок службы уплотнений и калибровка манометров. Эти сведения используют для планирования, но внеплановую проверку проводят после ремонта, перемещения аппарата или появления признаков потери герметичности.
В акте фиксируют состояние до испытания, используемую воду, установленное давление, время выдержки и результат осмотра. Приборы проверяют до начала работ, а уплотнения оценивают после сброса. Если запись неполна или манометр неисправен, результат нельзя считать подтверждением состояния аппарата.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 3 года | года | инженерная практика; сверить по паспорту |
| Калибровка манометров | 0.5 год | год | инженерная практика; сверить по паспорту |
Частые вопросы
Как подготовить теплообменник к гидроиспытанию?
Аппарат отключают от сети, перекрывают присоединительные трубопроводы и сливают рабочую среду из обеих полостей. Устанавливают поверенные манометры, проверяют дренажи, воздухосбросы и состояние фланцев. Испытательную воду выбирают по процедуре и материалам узла. До повышения давления убеждаются, что соседние участки изолированы, а персонал не находится у нагруженных соединений.
Зачем заполнять полости водой по отдельности?
Раздельное заполнение позволяет проверить трубную и межтрубную стороны независимо и увидеть, где появляется падение давления или течь. Воздух удаляют через предусмотренный выпуск, потому что сжатая воздушная полость искажает показания и повышает опасность. Вторая сторона остаётся дренированной или изолированной по процедуре, пока проверяют первую, затем порядок повторяют.
Что означает падение давления во время выдержки?
Падение может быть связано с внешней течью, негерметичным дренажом или клапаном, остаточным воздухом либо неисправным манометром. Сначала осматривают соединения и подтверждают показания вторым исправным прибором, не приближаясь к нагруженному фланцу. При подтверждённой потере давление сбрасывают, находят причину и повторяют испытание после ремонта.
Что делать при обнаружении течи на фланце?
Испытание прекращают и полностью сбрасывают давление через предусмотренный дренаж. После подтверждения безопасного состояния проверяют прокладку, поверхность фланца, затяжку и состояние присоединения. Подтягивать болты или открывать соединение под нагрузкой нельзя. После устранения причины полость снова заполняют, удаляют воздух и выполняют проверку по паспортному испытательному режиму.
Когда повторяют гидроиспытание после ремонта?
Повторную проверку проводят после замены прокладки, ремонта соединения, вмешательства в корпус или обнаружения потери герметичности. Перед ней заново проверяют изоляцию аппарата, манометры, дренажи и состояние воды. Режим берут из паспорта именно этого узла, а результат оформляют отдельной записью. Если причина отклонения не устранена, рабочую эксплуатацию не возобновляют.
Какие данные занести в акт испытания?
Записывают состояние аппарата до работы, способ отключения, установленные манометры, испытательное давление, время выдержки и результаты осмотра. Отмечают отсутствие или наличие течи на фланцах, патрубках, дренажах и корпусе, а также факт удаления воздуха и последующего сброса. Приборы и уплотнения связывают с паспортом и журналом обслуживания.
