Число пластин определяет полезную площадь теплообмена, а число ходов — гидравлическое сопротивление и скорость потока в каналах. Пластина — это тонкий лист металла с гофрированной поверхностью, который формирует каналы для протекания теплоносителей и обеспечивает передачу тепла между ними. Увеличение числа пластин повышает площадь теплообмена и производительность.
данные обновлены 2026-10-21 ·
1. Что такое число пластин и ходов теплообменника
Пластинчатый пакет образует чередующиеся каналы для рабочих сред. Число пластин задаёт доступную поверхность теплообмена, а число ходов определяет, сколько раз поток меняет направление внутри аппарата. От этого зависят скорость движения, время контакта с поверхностью и гидравлическое сопротивление.
Подбор начинают с тепловой нагрузки и площади пластины, после чего проверяют материал, толщину и шаг гофры. Нельзя увеличивать пакет без оценки насоса: дополнительная поверхность меняет сопротивление, а неподходящая компоновка может ухудшить распределение среды по каналам.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
Смежная тема кластера «Нормативы и испытания».

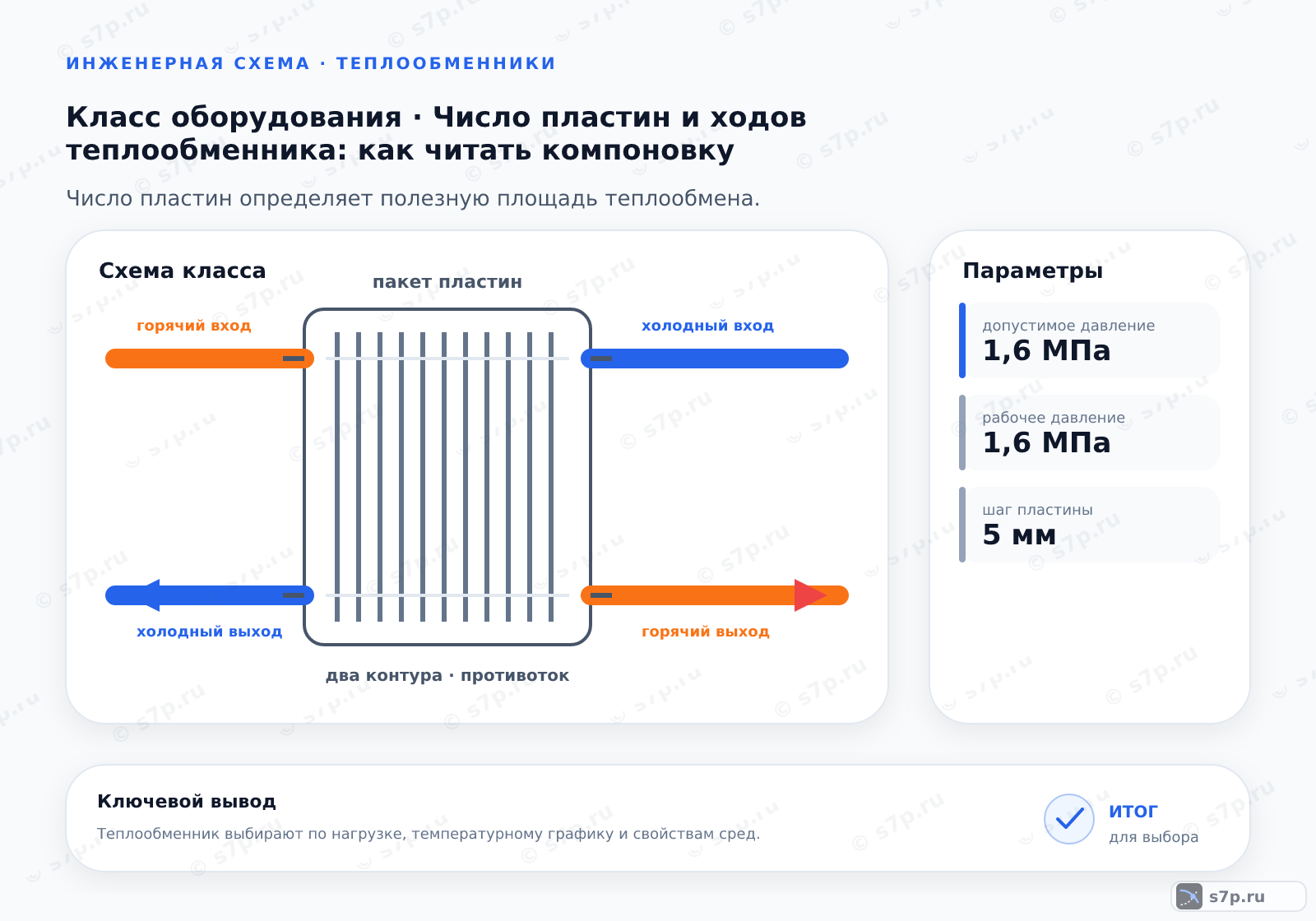

2. Устройство и принцип работы
Гофрированные пластины соприкасаются по опорным зонам и формируют раздельные проходы. Среды движутся по своим каналам, а тепло проходит через металл без смешения. Направление потоков, число ходов и профиль поверхности задают сочетание теплоотдачи и потерь давления.
При подготовке компоновки учитывают площадь пластины, свойства среды и выбранный материал. После сборки проверяют затяжку рамы, состояние прокладок и отсутствие перекрытых проходов. Любое изменение числа ходов требует повторной проверки распределения потока и доступного напора насоса.
- Шаг 1Определите требуемую площадь теплообмена на основе тепловой нагрузки.
- Шаг 2Выберите тип пластины и материал в зависимости от среды.
- Шаг 3Рассчитайте число пластин, исходя из площади одной пластины.
- Шаг 4Определите число ходов для обеспечения нужной скорости потока.
- Шаг 5Проверьте гидравлическое сопротивление на допустимые значения.

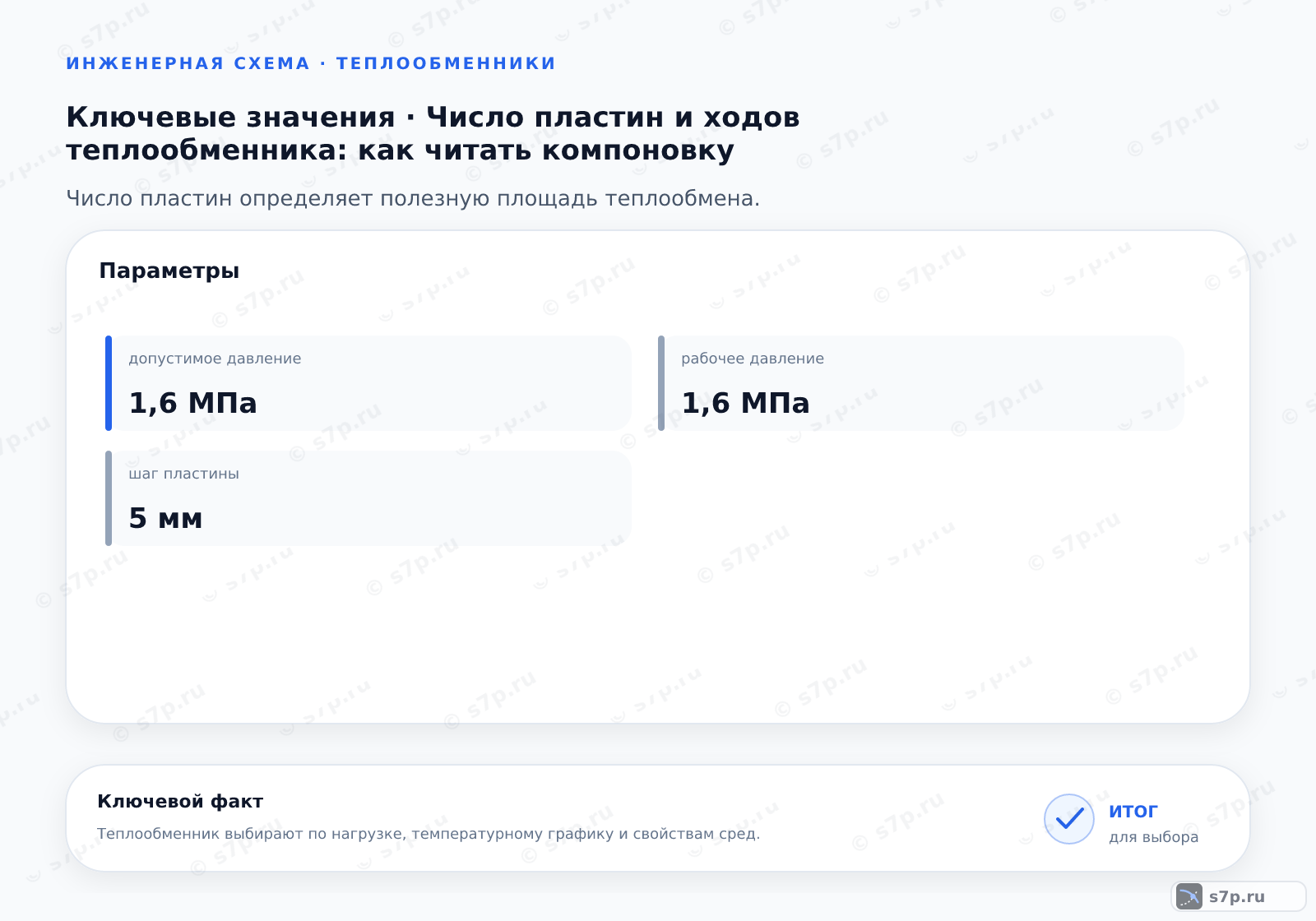

3. Ключевые параметры
В таблице сопоставлены допустимое давление, максимальная температура, толщина и шаг пластины, коэффициент теплоотдачи. Эти свойства описывают механическую и тепловую сторону пакета: давление ограничивает корпус и соединения, температура связана со средой и прокладками, а геометрия влияет на площадь и сопротивление.
Параметры читают вместе с числом ходов и расходом. Граничное значение из справочной строки не становится разрешением для любой модели: перед сборкой его сверяют с паспортом конкретного аппарата и материалом уплотнений. Отдельно проверяют, что насос выдерживает сопротивление выбранной компоновки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Допустимое давление (МПа) | 1.6 МПа | МПа | ГОСТ Р 51779-2001 |
| Максимальная температура | 200 °C | °C | инженерная практика; сверить по паспорту |
| Толщина пластины | 0.6 мм | мм | инженерная практика; сверить по паспорту |
| Шаг пластины | 5 мм | мм | инженерная практика; сверить по паспорту |
| Коэффициент теплоотдачи | 4000 Вт/(м²·К) | Вт/(м²·К) | справочник по теплообменным аппаратам |
| Допустимое давление (бар) | 25 бар | бар | инженерная практика; сверить по паспорту |

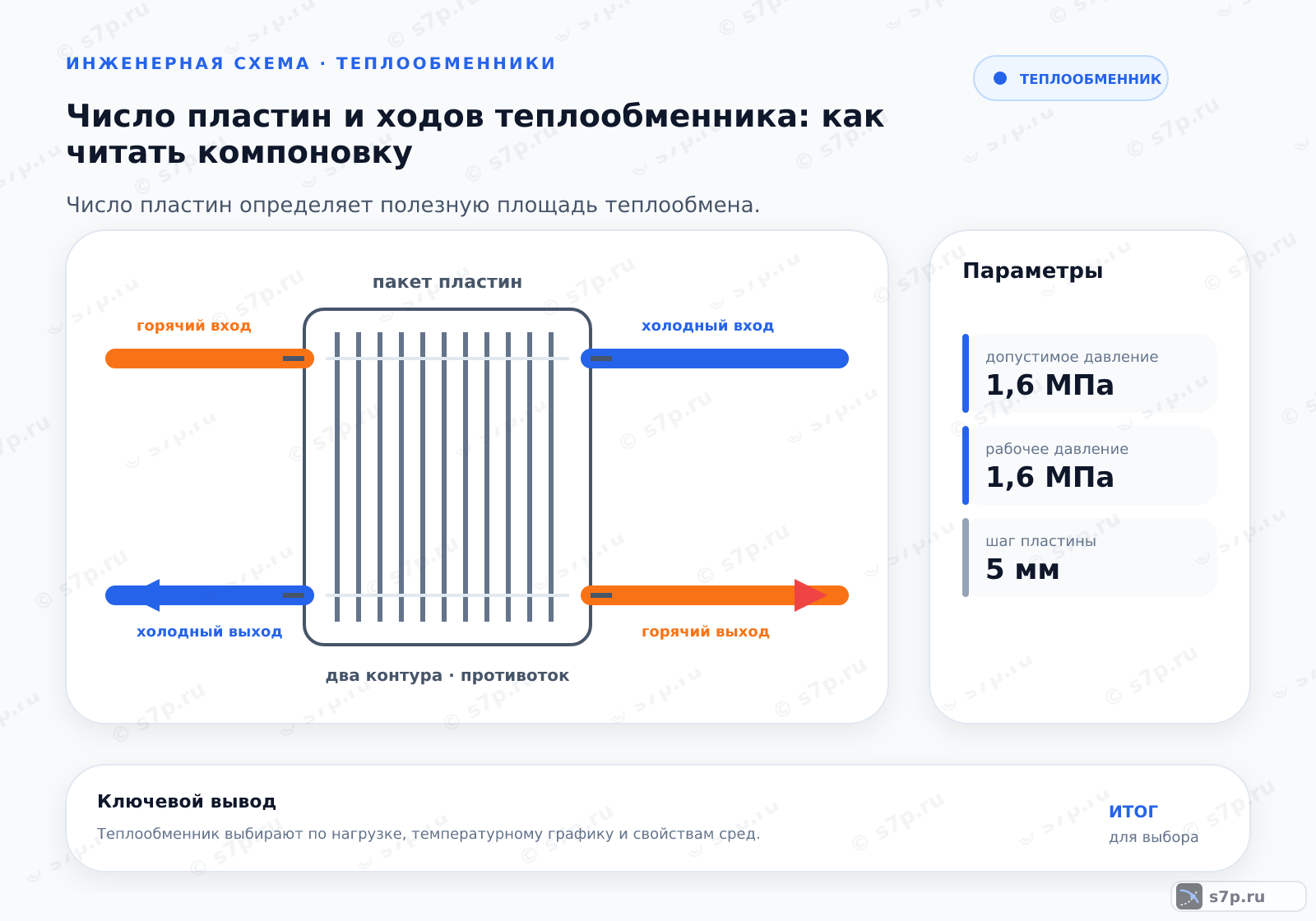

4. Схема работы
В прямой схеме поток проходит пакет без разворота, а в многопроходной разделённые каналы соединены так, чтобы среда возвращалась в следующий проход. Прямоточное и противоточное движение по-разному используют температурный перепад, поэтому схему выбирают одновременно с требуемой тепловой нагрузкой.
На входах и выходах контролируют температуру и давление, а по перепаду оценивают состояние каналов. При изменении числа ходов меняются скорость и сопротивление; после такой перестройки проверяют насос, распределение среды и герметичность перемычек внутри рамы.
5. Виды и разновидности
Прямопроходная компоновка подходит для прямого движения среды, а многопроходные варианты используют, когда требуется изменить скорость или распределить давление. Прямоток и противоток относятся к взаимному направлению сред, а не к количеству пластин.
Выбор разновидности связывают с тепловой нагрузкой, материалом, расходом и доступным напором. Увеличение числа ходов не является универсальным улучшением: оно повышает скорость в отдельных каналах и одновременно увеличивает сопротивление. Итоговую схему сверяют с расчётом и паспортом рамы.
| Значение | Источник |
|---|---|
| Одноходовой теплообменник с прямоточным движением сред. | инженерная практика; сверить по паспорту |
| Двухходовой теплообменник с противоточным движением сред. | инженерная практика; сверить по паспорту |
| Теплообменник с четырьмя ходами для высоких давлений. | инженерная практика; сверить по паспорту |
Назначение пластины
Пластина — это тонкий лист металла с гофрированной поверхностью, формирующий каналы для теплоносителей и обеспечивающий передачу тепла.
Влияние числа пластин
Увеличение количества пластин напрямую повышает полезную площадь теплообмена и общую производительность оборудования.
Влияние числа ходов
Увеличение числа ходов приводит к росту скорости потока в каналах и улучшению теплоотдачи.
Какое влияние на параметры теплообменника оказывает увеличение числа ходов?
6. На что влияет и зачем нужно
Увеличение числа ходов перераспределяет расход по каналам и может повысить скорость потока. Гофрирование создаёт перемешивание у поверхности, поэтому теплоотдачу оценивают вместе с ростом сопротивления. Результат зависит от свойств среды, выбранной геометрии и состояния каналов.
Изменение числа пластин расширяет поверхность теплообмена, но требует проверки гидравлической части. При подборе сопоставляют расчётный расход, давление насоса, материал пластины и доступность очистки. Так отделяют полезное изменение площади от ситуации, когда пакет перегружает обвязку.
7. Частые ошибки и на что смотреть
Превышение рабочего давления нагружает пластины, прокладки и раму. Загрязнение уменьшает проходное сечение и увеличивает сопротивление, а неправильная затяжка нарушает контакт уплотнений. Перед поиском теплового отклонения проверяют показания давления, фильтрацию и состояние пакета.
При сборке пластины должны соответствовать выбранной схеме и материалу, а раму затягивают по паспортному порядку. Течь, шум или резкое падение расхода требуют остановки и осмотра. После очистки проверяют направление потоков и повторно сопоставляют работу аппарата с расчётной компоновкой.
Частые вопросы
Как определить число пластин по тепловой нагрузке?
Сначала определяют требуемую площадь теплообмена и площадь пластины, затем учитывают материал, геометрию, температуру и свойства среды. Полученное число проверяют по скорости в каналах и допустимому перепаду давления. Если пакет даёт нужную площадь, но перегружает насос или ухудшает распределение потока, меняют компоновку и повторяют расчёт. Паспорт рамы проверяют до заказа.
Как число ходов меняет работу пластинчатого аппарата?
При изменении числа ходов поток проходит по другой схеме каналов: скорость и направление движения меняются, а вместе с ними — теплоотдача и сопротивление. Это не просто изменение маршрута внутри рамы, потому что насос должен покрыть новый перепад давления. Результат проверяют по расходу, температурным показаниям и паспортной компоновке, особенно после замены пакета.
Когда имеет смысл перейти на многоходовую компоновку?
Многоходовую схему рассматривают, когда требуется изменить скорость потока или получить другой режим теплообмена при имеющейся площади. Она подходит только при достаточном напоре насоса и согласованной раме. Перед изменением проверяют расход, направление потоков, давление, перемычки и доступность очистки. Если рост сопротивления превышает возможности обвязки, увеличение ходов не решает тепловую задачу.
Из-за чего после эксплуатации растёт сопротивление каналов?
Чаще всего сопротивление увеличивается из-за отложений, загрязнённого фильтра, воздуха или частично закрытой арматуры. При этом теплопередача может снизиться, а расход — уйти от расчётного. Сначала сравнивают давление до и после аппарата, проверяют фильтрацию и положение задвижек. Только после исключения внешней причины выбирают механическую или химическую очистку каналов.
Что проверить после замены пластин в пакете?
Проверяют маркировку и материал пластин, направление гофры, положение прокладок и соответствие схемы каналов. Затем контролируют равномерность затяжки рамы, заполнение, удаление воздуха и отсутствие течи. После запуска сравнивают температуру, расход и перепад давления с расчётными показаниями. Пластина с другой геометрией или толщиной может изменить режим даже при совпадении внешнего формата.
Как выбрать прямоток или противоток для аппарата?
Прямоточное движение направляет среды в общем направлении, противоточное — навстречу друг другу. Выбор связывают с требуемой передачей тепла, температурными режимами, расходом и сопротивлением каналов. После выбора проверяют число ходов, распределение по пакетам и доступный напор. Схему нельзя менять только перестановкой патрубков: внутренние перемычки и прокладки должны соответствовать компоновке.
