Диагностика теплообменника требует комплексного анализа температурных графиков, перепада давления и герметичности, так как недогрев, рост сопротивления и течи имеют разные первопричины, требующие специфических методов проверки. Не превышайте назначенное испытательное давление: оно штатно выше рабочего, но ограничено паспортом.
данные обновлены 2026-10-21 ·

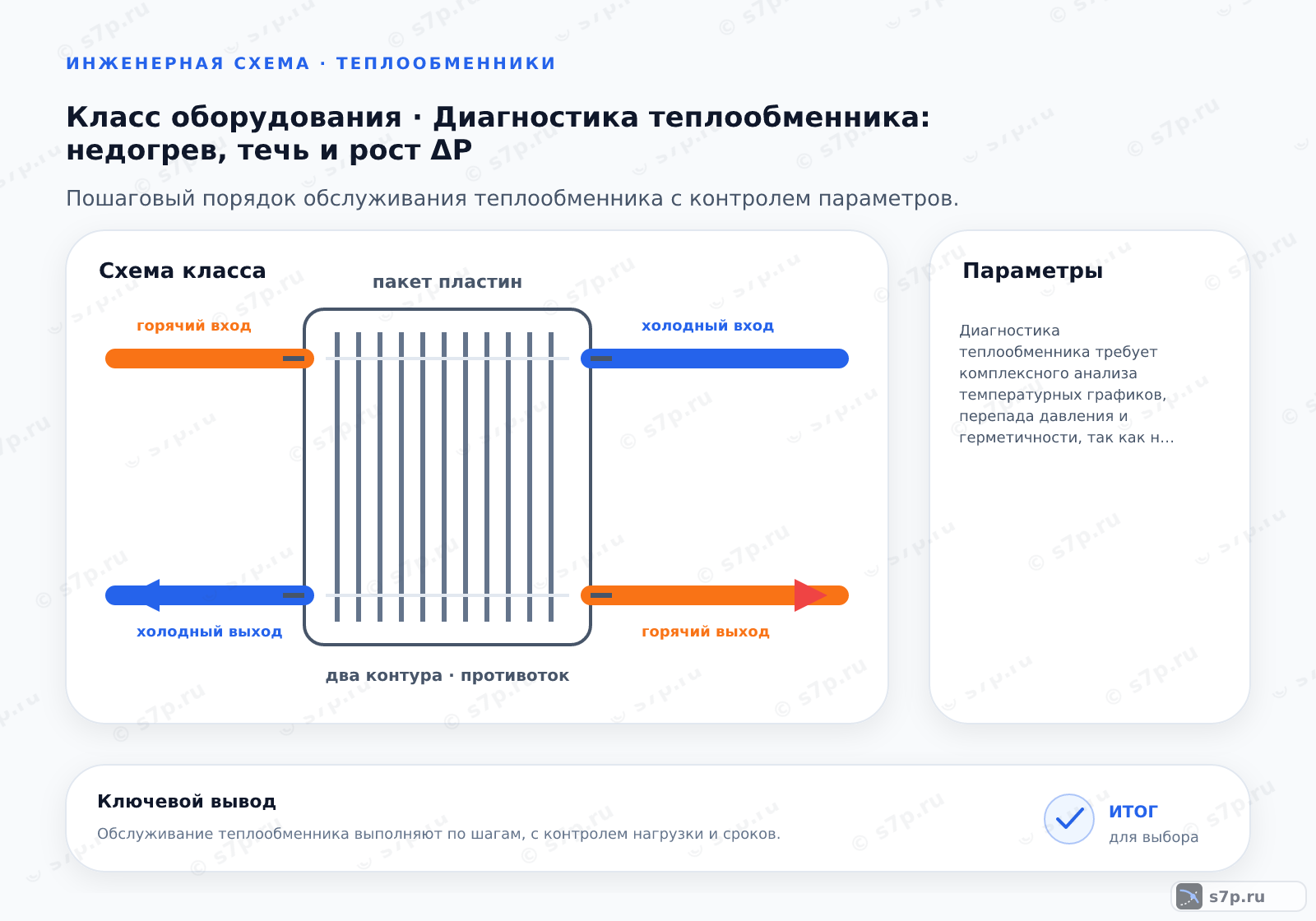

1. Как отличить загрязнение теплообменника от проблем обвязки
Проверку начинают с сопоставления температур на входе и выходе, перепада давления, расхода и герметичности. Недогрев может быть следствием загрязнения поверхности или слабой циркуляции, рост сопротивления — отложений или перекрытого прохода, а внешняя течь требует осмотра соединений и уплотнений.
Показания снимают в устойчивом режиме и записывают вместе с состоянием арматуры, фильтров и насоса. Сравнение с паспортом помогает отделить неисправность аппарата от проблемы обвязки. Испытательное давление не переносят между узлами: его предел берут для конкретного оборудования.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Гидравлический расчёт и потери давления».
Смежная тема кластера «Нормативы и испытания».
2. Пошаговый порядок
Сначала фиксируют температуры и давление обеих сред, затем оценивают расход по расходомерам или косвенным признакам. После этого осматривают фланцы и доступные участки на предмет внешней влаги. Порядок нужен для разделения тепловой, гидравлической и механической причин, а не для замены показаний друг другом.
Полученные данные сопоставляют с паспортом и рабочей схемой. Если расход мал при небольшом перепаде на аппарате, ищут ограничение до него: фильтр, задвижку, воздух или насос. При высоком перепаде проверяют каналы и отложения. Очистку или ремонт назначают после такой проверки, а не по отдельному симптому.

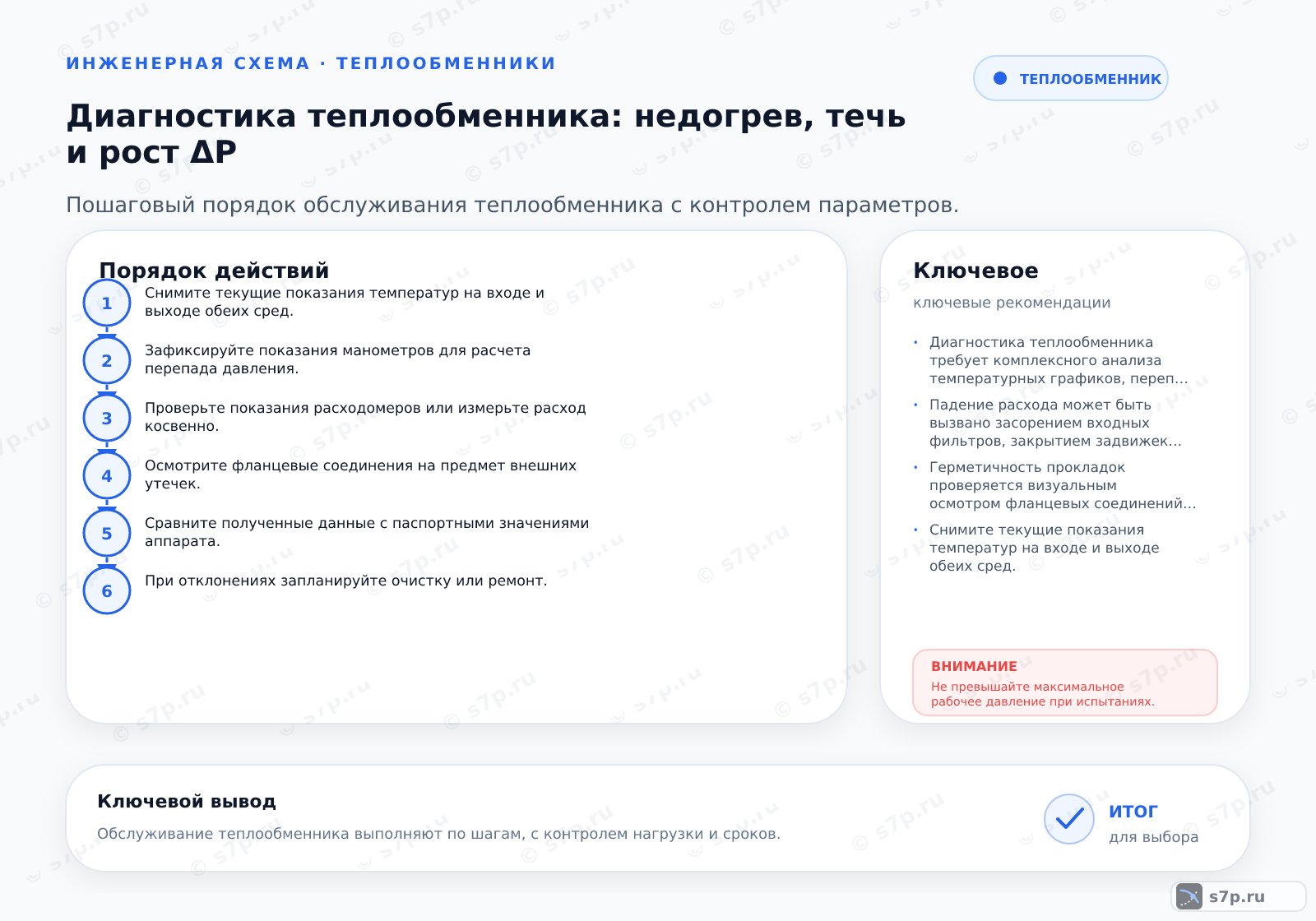

- Шаг 1Снимите текущие показания температур на входе и выходе обеих сред.
- Шаг 2Зафиксируйте показания манометров для расчета перепада давления.
- Шаг 3Проверьте показания расходомеров или измерьте расход косвенно.
- Шаг 4Осмотрите фланцевые соединения на предмет внешних утечек.
- Шаг 5Сравните полученные данные с паспортными значениями аппарата.
- Шаг 6При отклонениях запланируйте очистку или ремонт.
3. Симптом -> причина -> решение
Недогрев при слабом расходе указывает на нарушение циркуляции, закрытую арматуру, загрязнённый фильтр или неисправность насоса. Недогрев при нормальном движении среды чаще связывают с загрязнением поверхности или изменением температурного режима. Высокий перепад давления направляет проверку к каналам и отложениям.
Для отложений в трубах применяют механическую очистку, а загрязнение поверхности может потребовать химической промывки с учётом материала. При течи сначала сбрасывают давление и осматривают соединения. Средство устранения выбирают после подтверждения причины; повторная промывка без проверки может повредить прокладки и не восстановить расход.
4. Сроки и периодичность
Периодичность контроля задают по паспорту, режиму загрязнения и последствиям отказа. В таблице отдельно указаны визуальный осмотр, химическая промывка, снятие показаний и срок службы уплотнений. Эти интервалы не отменяют внеплановую проверку при падении температуры, изменении перепада давления или появлении влаги.
Результаты заносят в журнал с датой, режимом работы и состоянием арматуры. Повторяющееся отклонение сопоставляют с предыдущими записями: плавный рост сопротивления отличается от внезапного закрытия клапана или отказа насоса. Перед очисткой проверяют доступ к дренажу и возможность безопасно вывести аппарат из линии.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность визуального осмотра | 3 месяца | месяца | инженерная практика; сверить по паспорту |
| Интервал химической промывки | 1 год | год | инженерная практика; сверить по паспорту |
| Периодичность снятия показаний | 24 часа | часа | инженерная практика; сверить по паспорту |
| Срок службы уплотнений | 5 лет | лет | инженерная практика; сверить по паспорту |
5. Что понадобится
Для первичной проверки нужны термометры или датчики на входе и выходе, манометры, средства оценки расхода и фонарь для осмотра соединений. Показания снимают на обеих сторонах аппарата, а затем связывают с паспортом и схемой трубопроводов. Отдельно проверяют состояние фильтров, насосов и приводов регуляторов.
При промывке добавляют оборудование для безопасной подачи и отвода раствора, а при разборке — средства защиты и контроль сброшенного давления. Инструменты выбирают по доступу к фланцам и приборам, не нарушая пломб и настроек. Полезна запись исходного режима: без неё результат очистки трудно сравнивать.
Причины недогрева
Недогрев рабочей среды возникает из-за загрязнения поверхностей. Для устранения этой неисправности применяется химическая промывка.
Причины роста давления
Рост перепада давления вызван образованием отложений. В данном случае требуется механическая очистка труб.
Требования безопасности
Перед началом работ необходимо сбросить давление. Это обязательное действие перед разборкой фланцев.
Что, по статье, может быть причиной высокого перепада давления на теплообменнике?
6. Предупреждения и чего не делать
Перед разборкой или промывкой аппарат изолируют от линии, сбрасывают давление и проверяют, что среда отведена. При работе с химическим составом используют средства защиты, совместимую тару и предусмотренный слив. Нельзя открывать фланцы по признаку исчезновения шума: остаточное давление подтверждают прибором.
Испытательное давление не повышают сверх паспортного, а поиск течи не проводят рядом с нагруженным фланцем. После обслуживания проверяют герметичность, направление потока и показания приборов. Если причина отклонения не подтверждена, аппарат оставляют в безопасном состоянии и продолжают диагностику обвязки.
Частые вопросы
Как отличить недогрев от недостаточного расхода?
Сначала сравнивают температуры на входе и выходе с фактическим расходом и перепадом давления. Если расход мал, проверяют насос, фильтр, воздух и положение арматуры. При нормальном движении среды ищут загрязнение поверхности, изменение тепловой нагрузки или ошибку измерения. Показание температуры само по себе недостаточно: причину подтверждают совокупностью данных и сопоставлением с паспортом.
Как найти источник течи на теплообменнике?
Аппарат изолируют, сбрасывают давление и осматривают фланцы, патрубки, дренажи и доступные участки корпуса. Влажность связывают с конкретным соединением, а не сразу с повреждением пластины. Затем проверяют прокладки, затяжку, состояние арматуры и герметичность обеих сторон. Открывать фланец под нагрузкой нельзя; ремонт начинают после полного опорожнения и подтверждения безопасного состояния.
Что означает малый расход при небольшом перепаде давления?
Такое сочетание чаще указывает на проблему до теплообменника: загрязнённый входной фильтр, закрытую задвижку, воздушную пробку или неисправность насоса. Если сопротивление самого аппарата не растёт, сразу разбирать его не следует. Проверяют показания расходомера, давление по сторонам, положение арматуры и работу привода. После устранения внешней причины данные снимают повторно.
Как выбрать механическую или химическую очистку?
Механическую очистку рассматривают для отложений в трубах и каналов, доступных для обработки инструментом. Химическую применяют к загрязнению поверхности, если реагент совместим с материалом аппарата и прокладок. Перед выбором фиксируют перепад давления, температуру и расход, затем проверяют возможность слива и нейтрализации. Повторять очистку без подтверждения причины не следует.
Когда проводить внеплановую диагностику аппарата?
Внеплановую проверку начинают при внезапном падении температуры, росте сопротивления, снижении расхода, появлении влаги или изменении шума насоса. Сначала безопасно фиксируют режим и состояние арматуры, затем сравнивают его с предыдущими записями и паспортом. Периодический осмотр из таблицы остаётся базовым интервалом, но не заменяет проверку после ремонта или изменения схемы.
Какие приборы нужны для первичной проверки?
Нужны средства измерения температуры на входе и выходе, манометры для оценки перепада, расходомер или способ косвенно определить расход, а также освещение для осмотра соединений. Показания снимают на обеих сторонах аппарата и записывают вместе с режимом насоса и положением арматуры. При промывке добавляют контроль pH и безопасный отвод раствора.
