Серии теплообменников различаются по материалу пластин, типу сварки и геометрии каналов, что определяет их рабочее давление, термостойкость и устойчивость к загрязнению, а не только по внешнему габариту. Серия теплообменника — это заводская номенклатурная группа аппаратов с единой геометрией пластин или труб, типом соединения и допустимыми параметрами, определяющая их гидравлическое и тепловое поведение. Использование титановых пластин увеличивает коррозионную стойкость.
данные обновлены 2026-10-21 ·
1. Что такое бренды теплообменников
Бренд обозначает производителя, а серия и платформа описывают внутреннюю номенклатуру оборудования. В серии могут быть общими геометрия каналов, тип соединения и допустимые режимы, тогда как платформа объединяет конструктивные элементы нескольких исполнений. Поэтому внешнее сходство аппаратов ещё не подтверждает взаимозаменяемость пластин, прокладок или рамы.
Подбор начинают с рабочей среды, тепловой нагрузки, перепадов температур и требуемого расхода. Затем проверяют материал пластин, тип сварки, доступное место и способ очистки. Такой порядок отделяет свойства конкретной серии от репутации марки и позволяет сопоставить паспортные ограничения с реальной схемой.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
Смежная тема кластера «Нормативы и испытания».
2. Устройство и принцип работы
Теплообменник передаёт энергию через разделяющую поверхность, а геометрия каналов задаёт движение среды и сопротивление. Паяная конструкция не разбирается для очистки, рамная допускает раскрытие пакета, кожухотрубная работает по иной схеме каналов, а пластинчато-ребристая рассчитана на газовые или криогенные среды. Тип конструкции нельзя выбирать отдельно от состава среды и обслуживания.
Перед включением сопоставляют присоединения, направление потоков, состояние фильтра и доступ к контрольным точкам. Автоматика меняет режим только в пределах, указанных для выбранной серии. Если канал загрязнён или поток распределён неравномерно, изменение задания не исправит причину и может скрыть рост сопротивления.
- Шаг 1Определите требуемую тепловую мощность и перепады температур.
- Шаг 2Выберите тип конструкции (паяный, рамный, кожухотрубный).
- Шаг 3Подберите материал пластин по химической совместимости.
- Шаг 4Проверьте допустимое давление и температуру по паспорту серии.
- Шаг 5Рассчитайте гидравлическое сопротивление для выбранного потока.
- Шаг 6Сверьте габариты с местом установки в тепловом пункте.
3. Ключевые параметры
Для сравнения серий фиксируют толщину пластины, допустимые давление и температуру, коэффициент теплоотдачи, минимальный зазор и диапазон КПД из справочной таблицы. Эти параметры связаны: геометрия канала влияет на теплопередачу и сопротивление, а материал и толщина задают ограничения по среде, коррозии и механической нагрузке.
Паспорт серии проверяют вместе с расчётом расхода и местом монтажа. Нельзя переносить максимальную температуру или давление этой платформы на другую, даже если присоединительный размер совпадает. Для итогового сравнения также учитывают очистку, замену уплотнений и возможность получить детали нужной конструкции.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина пластины | 0.4 мм | мм | инженерная практика; сверить по паспорту |
| Максимальное давление | 25 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 180 °C | °C | инженерная практика; сверить по паспорту |
| Коэффициент теплоотдачи | 6000 Вт/(м²·К) | Вт/(м²·К) | инженерная практика; сверить по паспорту |
| Минимальный зазор | 2 мм | мм | инженерная практика; сверить по паспорту |
| Диапазон КПД | 95 % | % | инженерная практика; сверить по паспорту |
4. Схема работы

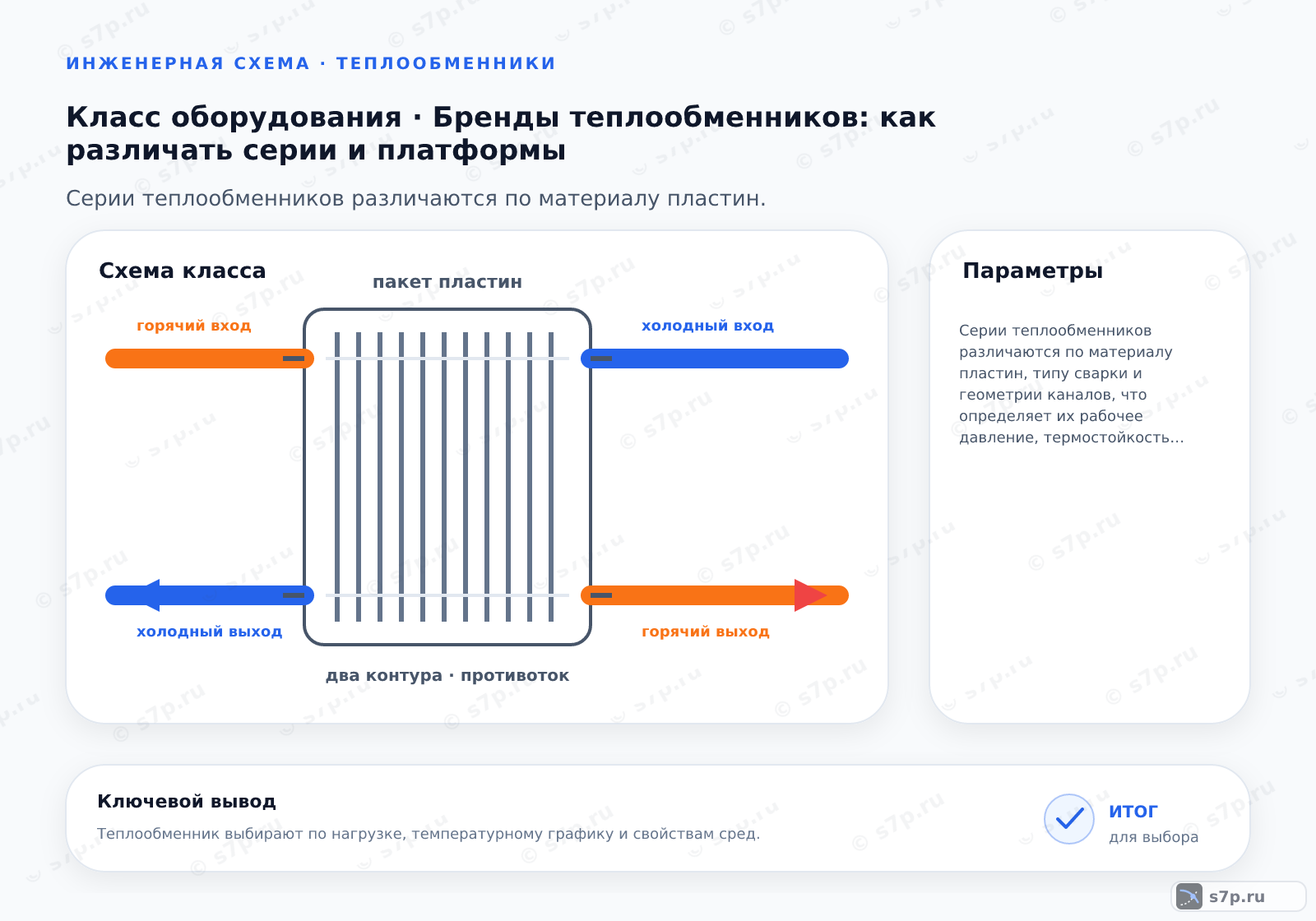

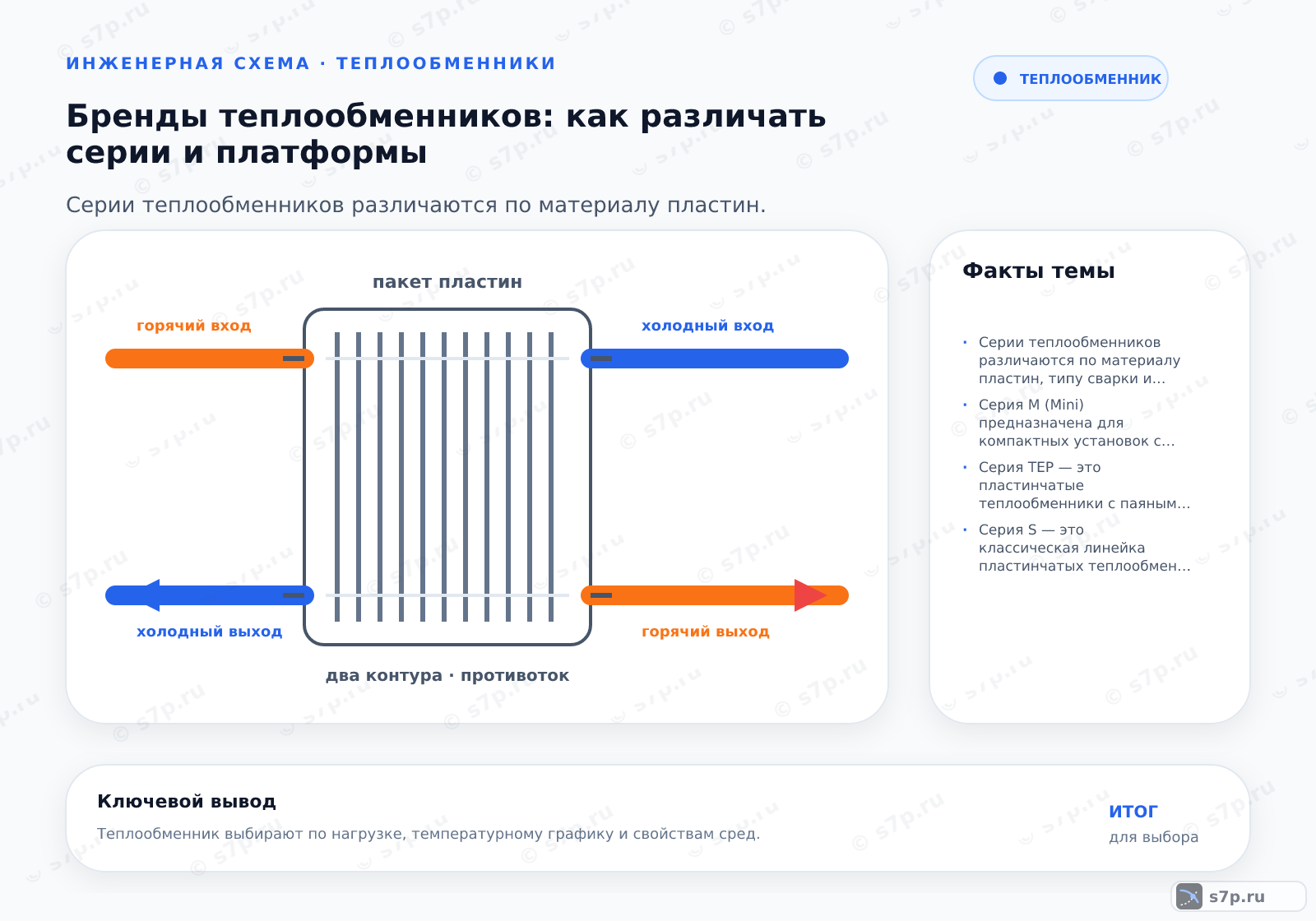

В рабочей схеме горячая и холодная среды идут по раздельным каналам и обмениваются теплом через пластины или стенки труб. Давление и расход на каждой стороне определяют нагрузку на насос, а материал поверхности ограничивает совместимость с теплоносителем. Серия влияет на то, как распределяются каналы и какой доступ остаётся для осмотра.
Контрольные точки ставят до и после аппарата, чтобы видеть температуру и перепад давления без смешения показаний. При замене серии заново проверяют гидравлическое сопротивление, соединения и работу регулирования. Схема монтажа должна оставлять путь к фильтру, раме и местам, где возможна утечка.
5. Виды и разновидности
Паяный аппарат компактен и не рассчитан на раскрытие, рамный допускает разборку и очистку, кожухотрубный выбирают при повышенных требованиях к прочности, а пластинчато-ребристый применяют для газовых потоков и низких температур. Внутри каждой группы остаются разные материалы, каналы и допустимые режимы, поэтому тип конструкции не заменяет чтение паспорта.
Серия M относится к компактным установкам с небольшими расходами, а серия K использует контактную сварку и рассчитана на большие перепады давления. Титановые пластины повышают коррозионную стойкость, но совместимость всё равно проверяют с фактической средой и прокладками.
| Значение | Источник |
|---|---|
| Паяный теплообменник: неразборная конструкция, высокая компактность. | инженерная практика; сверить по паспорту |
| Рамный теплообменник: разборная конструкция, возможность очистки. | инженерная практика; сверить по паспорту |
| Кожухотрубный теплообменник: высокая прочность, для больших давлений. | инженерная практика; сверить по паспорту |
| Пластинчато-ребристый: для криогенных температур и газов. | инженерная практика; сверить по паспорту |
Определение серии
Серия — это заводская номенклатурная группа аппаратов с единой геометрией пластин или труб, типом соединения и допустимыми параметрами.
Отличие платформы от серии
Платформа — это семейство с общими крепежными элементами, а серия — конкретная модификация геометрии пластин в рамках этой платформы.
Влияние материала пластин
Использование титановых пластин повышает коррозионную стойкость аппарата.
Что, согласно статье, определяет различия серий теплообменников?
6. На что влияет и зачем нужно
Число пластин увеличивает доступную поверхность, но одновременно меняет объём каналов и гидравлическое сопротивление. Меньший зазор усиливает взаимодействие потока с поверхностью, однако повышает требования к фильтрации и чистоте среды. Эти эффекты оценивают вместе с расходом, температурным графиком и способом очистки.
Серия влияет на работу насоса через геометрию каналов и распределение потока. Поэтому сравнение по тепловой мощности без проверки перепада давления неполно. Для эксплуатации фиксируют признаки загрязнения, доступность раскрытия рамного аппарата и совместимость пластин с реагентом, который используется при очистке.
7. Частые ошибки и на что смотреть
Засорение каналов одновременно уменьшает теплопередачу и увеличивает сопротивление, поэтому его ищут по температурным показаниям и перепаду давления. Выбор по внешнему габариту также приводит к ошибке: внутри похожих корпусов могут отличаться геометрия каналов, материалы и ограничения по среде.
При несовместимости металлов, прокладок и теплоносителя возникает коррозионное повреждение. Перед заменой серии проверяют химический состав среды, материал пластин, тип уплотнения и режим очистки. После обслуживания осматривают соединения и убеждаются, что поток проходит по всем предусмотренным каналам.
Частые вопросы
Как отличить серию теплообменника от платформы производителя?
Серия обычно объединяет аппараты с общей геометрией каналов, типом соединения и допустимыми режимами. Платформа описывает более широкое семейство с общими конструктивными элементами. Для проверки сопоставляют чертёж, материал пластин, прокладки, присоединения и паспортные ограничения. Совпадение бренда или внешнего размера не доказывает, что детали этой группы подходят к другой.
Когда выбрать паяный аппарат вместо рамного?
Паяный вариант выбирают при компактной установке и стабильной чистой среде, когда раскрытие для механической очистки не требуется. Рамный удобнее там, где нужен доступ к пакету, регулярная очистка или замена пластин и прокладок. Оба решения проверяют по температуре, давлению, расходу и химической совместимости. Выбор по габариту без оценки обслуживания часто приводит к непригодной конфигурации.
Что учитывать при сравнении серий M и K?
Серия M в исходных данных связана с компактными установками и небольшими расходами, а серия K — с контактной сваркой и большими перепадами давления. Сравнивать их нужно по рабочей точке, геометрии каналов, материалам и доступному месту, а не по названию. Для выбранной серии дополнительно проверяют насос, фильтрацию, соединения и возможность получить совместимые детали.
В каких случаях нужны титановые пластины?
Титановые пластины рассматривают при повышенных требованиях к коррозионной стойкости среды. Сам материал не отменяет проверки температуры, давления, прокладок и химического состава жидкости. Перед заменой сопоставляют титан с остальными деталями контура и реагентом для очистки. Если причина коррозии связана с несовместимой парой металлов или раствором, смена пластин без изменения режима проблему не устранит.
Почему после замены серии вырос перепад давления?
У новой серии может отличаться геометрия каналов, минимальный зазор, число проходов или распределение потока. Загрязнённый фильтр и неверное направление подключения дают похожий симптом, поэтому сначала проверяют арматуру, расход и чистоту каналов. Затем сопоставляют фактическую рабочую точку с паспортом новой серии. Давление насоса не увеличивают, пока не подтверждена причина роста сопротивления.
Что проверить перед заказом аналога теплообменника?
Фиксируют тепловую нагрузку, температуры, расходы, допустимые давление и температуру, материал пластин, тип уплотнений и присоединения. Отдельно проверяют конструкцию: паяный аппарат нельзя автоматически заменить рамным, если схема очистки и место монтажа не рассчитаны на это. Сверяют гидравлическое сопротивление, доступ к обслуживанию и наличие паспортных данных для каждой критичной характеристики.
