Безразборная мойка требует строгого контроля температуры, скорости потока и нейтрализации реагентов для предотвращения коррозии и обеспечения санитарных норм. Не смешивайте кислоту и щелочь в одной емкости. Контролируйте температуру, чтобы не повредить прокладки.
данные обновлены 2026-10-21 ·

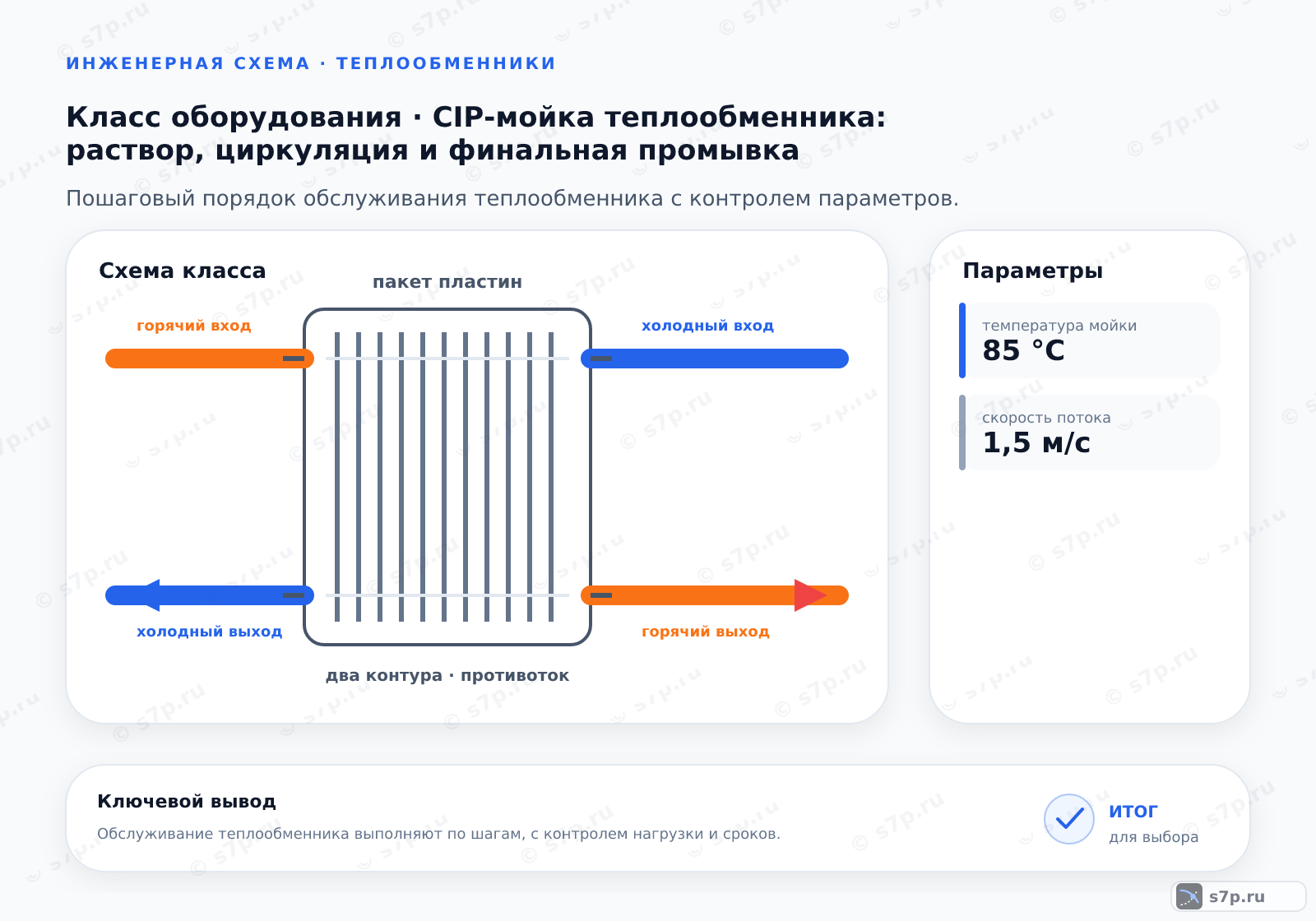

1. CIP-мойка теплообменника
CIP-мойка очищает внутренние каналы без раскрытия аппарата: теплообменник изолируют, к его патрубкам подключают циркуляционный контур и прогоняют раствор по замкнутой линии. Загрязнение переходит в жидкость, а затем состав отводят и заменяют чистой водой до нейтральной реакции.
Режим выбирают по виду отложений, материалу пластин и прокладок. Температура и скорость циркуляции влияют на действие раствора, но их пределы задаёт паспорт аппарата. Кислоту и щёлочь хранят и применяют раздельно; смешение может изменить реакцию и повредить элементы контура.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
Смежная тема кластера «Нормативы и испытания».

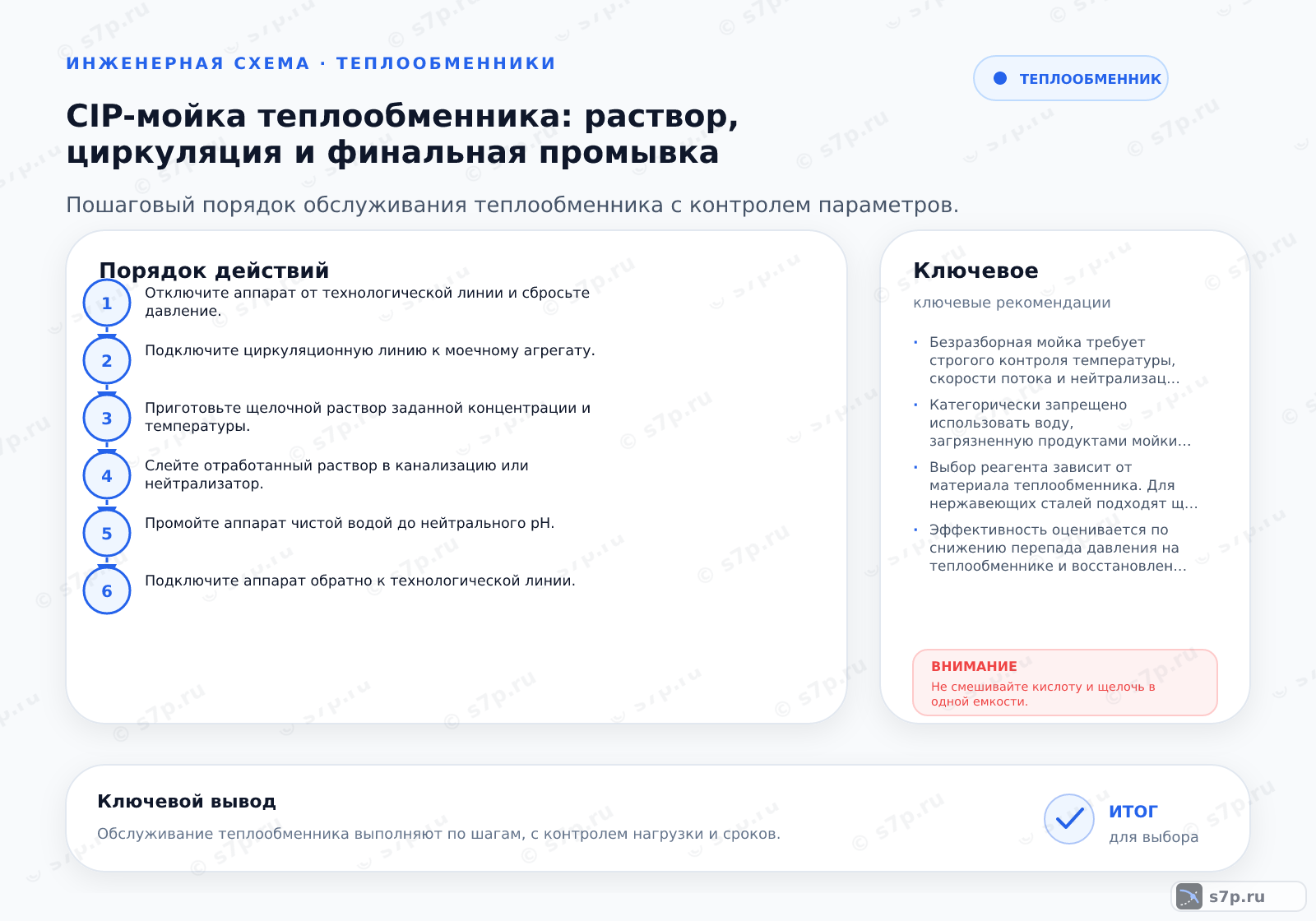

2. Пошаговый порядок
Работу начинают после отключения аппарата от технологической линии и снятия давления. Моечную линию соединяют с патрубками, подготавливают совместимый раствор и проверяют, что отвод ведёт в предусмотренную ёмкость, канализацию или нейтрализатор. Циркуляцию запускают плавно, чтобы вытеснить воздух и увидеть состояние соединений.
Во время обработки контролируют температуру, движение жидкости и состояние прокладок. Отработанный состав удаляют, затем проводят финальную промывку чистой водой до нейтрального pH. Перед возвратом в линию проверяют герметичность, закрывают моечные соединения и убеждаются, что остатки реагента не попадут в рабочую среду.
- Шаг 1Отключите аппарат от технологической линии и сбросьте давление.
- Шаг 2Подключите циркуляционную линию к моечному агрегату.
- Шаг 3Приготовьте щелочной раствор заданной концентрации и температуры.
- Шаг 4Запустите циркуляцию раствора на 20–30 минут.
- Шаг 5Слейте отработанный раствор в канализацию или нейтрализатор.
- Шаг 6Промойте аппарат чистой водой до нейтрального pH.
- Шаг 7Подключите аппарат обратно к технологической линии.
3. Симптом -> причина -> решение
Если после мойки теплообмен остаётся слабым, проверяют, достиг ли раствор всех каналов, соответствовал ли состав отложениям и не осталось ли воздуха в контуре. Недостаточная циркуляция может быть связана с насосом, фильтром, перекрытой арматурой или неверно подключённым возвратом.
Течь после CIP чаще указывает на состояние прокладки, соединения или несовместимость химии с материалом. В таком случае повторять цикл без осмотра нельзя. Сначала удаляют остатки раствора, проверяют pH промывной воды и состояние уплотнений, затем выбирают способ ремонта или повторной очистки.
4. Сроки и периодичность
Периодичность мойки связывают с загрязнением среды, изменением температуры на выходе и ростом сопротивления. Табличные интервалы служат исходными ориентирами, но для пищевого, химического или водяного процесса их сопоставляют с паспортом и фактическими показаниями аппарата.
В журнале фиксируют дату цикла, состав раствора, состояние прокладок и результат финальной промывки. Отдельно отслеживают срок службы прокладок, калибровку датчика и состояние насоса. Такая запись помогает отличить естественное загрязнение от ошибки в подключении или дозировании реагента.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность мойки | 24 ч | ч | инженерная практика; сверить по паспорту |
| Срок службы прокладки | 2 лет | лет | инженерная практика; сверить по паспорту |
| Калибровка датчика | 6 мес | мес | инженерная практика; сверить по паспорту |
| Замена насоса | 5 лет | лет | инженерная практика; сверить по паспорту |
5. Что понадобится
Для CIP-контура нужны моечная ёмкость, насос, стойкие к раствору шланги, запорная арматура и точки слива. Температуру и скорость контролируют подходящими приборами, а состав после цикла направляют в нейтрализатор или разрешённую систему отвода. Материалы соединений проверяют вместе с материалами теплообменника и прокладок.
До запуска готовят средства защиты, чистую воду для финального ополаскивания и возможность проверить pH. Нельзя ограничиваться выбором насоса по производительности: он должен работать с конкретной жидкостью и сопротивлением контура. После сборки осматривают все соединения и предусматривают безопасный доступ к ним.
Контроль параметров мойки
Безразборная мойка требует строгого контроля температуры, скорости потока и нейтрализации реагентов.
Запрет на смешивание реагентов
Кислоту и щелочь нельзя смешивать в одной емкости.
Требование к финальной промывке
Для финальной промывки используется только чистая вода.
Какое требование обязательно при проведении безразборной мойки теплообменника?
6. Предупреждения и чего не делать
Кислоту и щёлочь не смешивают в общей ёмкости и не подают в аппарат без проверки химической совместимости. Температуру раствора ограничивают паспортом прокладок и пластин; перегрев может вызвать потерю герметичности. При запахе, течи или необычном шуме циркуляцию останавливают и сбрасывают давление по безопасной процедуре.
Финальную промывку выполняют чистой водой до нейтрального pH, затем проверяют отсутствие реагента в сливе и соединяют аппарат с линией. Остаток химии в каналах меняет состав рабочей среды и ускоряет коррозионное повреждение, поэтому результат подтверждают измерением, а не только прозрачностью воды.
Частые вопросы
Когда CIP-мойка подходит вместо разборки аппарата?
CIP подходит, когда раствор может пройти по загрязнённым каналам, а материалы пластин и прокладок совместимы с выбранным составом. Метод сохраняет собранный пакет, но требует исправной циркуляции, доступа к патрубкам и безопасного отвода раствора. Если проход перекрыт, есть течь или отложение не растворяется, сначала выполняют диагностику и решают, нужна ли разборка.
Как выбрать раствор для безразборной очистки?
Сначала определяют характер отложения, затем сопоставляют реагент с материалом пластин, прокладок, насоса и шлангов. Проверяют допустимые температуру и скорость циркуляции, а также возможность нейтрализации и отвода состава. Универсальный реагент не используют без паспорта: средство, эффективное против накипи, может повредить металл или эластомер. Перед циклом фиксируют исходное состояние аппарата.
Что проверить, если после CIP теплообмен не восстановился?
Проверяют, проходил ли раствор через все каналы, не было ли воздуха, закрытой арматуры или слабой работы насоса. Затем сопоставляют состав с видом загрязнения и смотрят состояние фильтра и прокладок. Если температура и расход не изменились, повторный цикл без диагностики не нужен: причина может быть в обвязке, датчике или самом аппарате.
Зачем промывать аппарат до нейтрального pH?
Остаток кислоты или щёлочи в каналах продолжает воздействовать на металл, прокладки и рабочую среду после завершения очистки. Поэтому отработанный состав удаляют, а затем пропускают чистую воду до нейтрального pH. Результат проверяют измерением, а не прозрачностью жидкости. После этого осматривают соединения и только затем возвращают теплообменник в технологическую линию.
Почему нельзя смешивать кислоту и щёлочь при CIP?
Смешение меняет химическую реакцию раствора, может вызвать нагрев, образование осадка и потерю контролируемого действия на загрязнение. Кроме того, продукты реакции способны повредить металл, прокладки или насос. Кислотный и щелочной этапы проводят раздельно, с удалением предыдущего состава и промежуточной промывкой. Совместимость каждого реагента проверяют по материалам аппарата.
Что записать после завершения цикла мойки?
Фиксируют состояние аппарата до обработки, состав раствора, температуру, циркуляцию, результат проверки pH и состояние прокладок. Отдельно отмечают замеченные течи, шум насоса и изменение температуры или перепада давления после подключения. Запись помогает выбрать следующий интервал обслуживания и отличить повторное загрязнение от неполной промывки или ошибки в обвязке.
