WideGap и FreeFlow предназначены для теплообмена сред с частицами и волокнами, поскольку увеличенный проход снижает риск перекрытия канала загрязнением. Подбор связывает размер и форму частиц, расход, давление, температуру, материал пластин и способ очистки; в исходной точке указаны частицы до 5 мм, расход 10 м3/ч и давление 1,5 бар, а пригодность зависит от конкретной рабочей схемы.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать WideGap и FreeFlow: теплообменники для частиц и волокон: суть
WideGap и FreeFlow применяют, когда в теплоносителе есть частицы или волокна, способные перекрыть обычный канал. Увеличенный проход снижает вероятность перемычки из загрязнения, но не отменяет расчёт расхода, давления и температуры. Стандартные пластины для такой среды не используют без проверки: частицы могут быстро забить проход и остановить теплообмен.
При подборе сопоставляют размер частицы с проходом, фактический расход и давление системы. Исходная конфигурация содержит частицы до 5 мм, расход 10 м3/ч, давление 1.5 бар и температуру входа 80 °C. Широкий канал оценивают вместе с материалом пластин и доступным способом очистки, поскольку большая проходимость может сочетаться с меньшей допустимой нагрузкой по давлению.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
Расчёт подбора начинают с описания среды: фиксируют размер и форму частиц, наличие волокон, расход, давление и температуру входа. Затем сопоставляют проход канала с загрязнением и проверяют, сохраняется ли допустимая скорость без чрезмерного перепада давления. Название серии не заменяет проверку конкретной пластины и режима.
В расчётной схеме отдельно оценивают риск засорения и прочность аппарата. Увеличение прохода помогает пропускать частицы, но может ограничивать рабочее давление и усложнять химическую очистку. Поэтому результат связывают с материалом, соединениями, способом промывки и фактическим составом потока.
3. Исходные данные для расчёта
В исходных данных для расчёта указаны размер частиц 5 мм, расход теплоносителя 10 м3/ч, давление в системе 1.5 бар и температура входа 80 °C. Эти значения описывают рабочую точку, в которой проверяют проходимость и нагрузку на аппарат. Изменение состава среды или расхода требует повторного сопоставления с каналом.
Размер частиц задаёт нижнюю границу свободного прохода, расход влияет на скорость и перепад, а давление и температура ограничивают конструкцию и материал. До выбора уточняют, есть ли волокна, склонность к налипанию и возможность промывки. Паспорт проверяют по максимальному давлению широкого канала, а не только по входному давлению системы.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Размер частиц | 5 мм | мм | инженерная практика; сверить по паспорту |
| Расход теплоносителя | 10 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Давление в системе | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура входа | 80 °C | °C | инженерная практика; сверить по паспорту |
4. Сравнение вариантов
WideGap и FreeFlow сравнивают со стандартным исполнением по свободному проходу и риску засорения. В приведённом расчёте для частиц 5 мм указан зазор 12.5 мм, то есть запас 2.5x от размера частицы. У стандартного теплообменника с проходом 1 мм риск засорения составляет 90%, а у WideGap с проходом 10 мм — 5%.
Эти значения относятся к исходной задаче и не переносятся на любой поток без проверки формы частиц, волокон и налипания. Увеличенный проход облегчает движение загрязнений, но может снизить допустимое давление и изменить тепловую поверхность. Сравнение завершают проверкой расхода, давления, температуры и метода очистки.

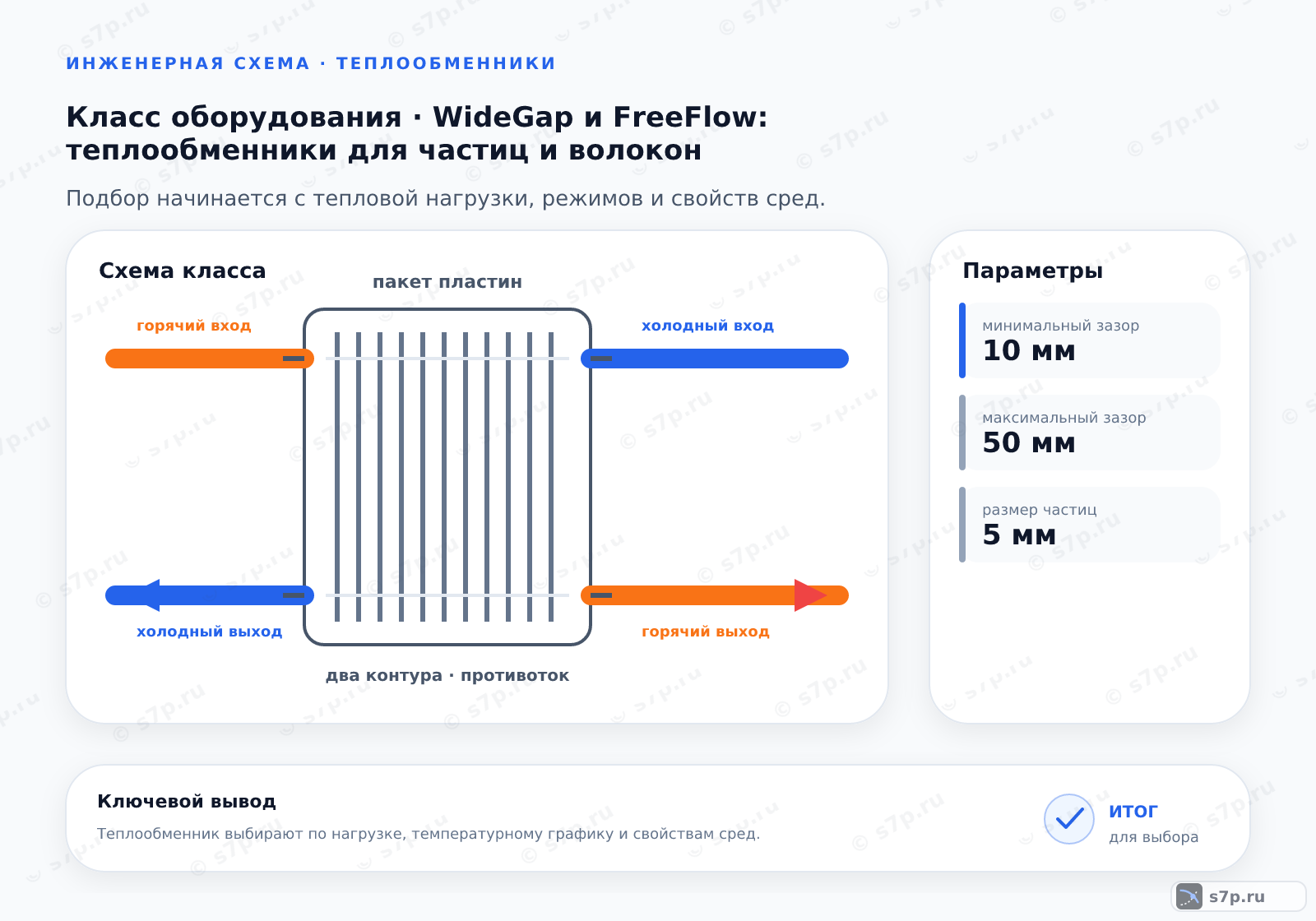

Принцип работы WideGap и FreeFlow
Теплообменники этих серий предотвращают засорение благодаря увеличенным каналам для частиц.

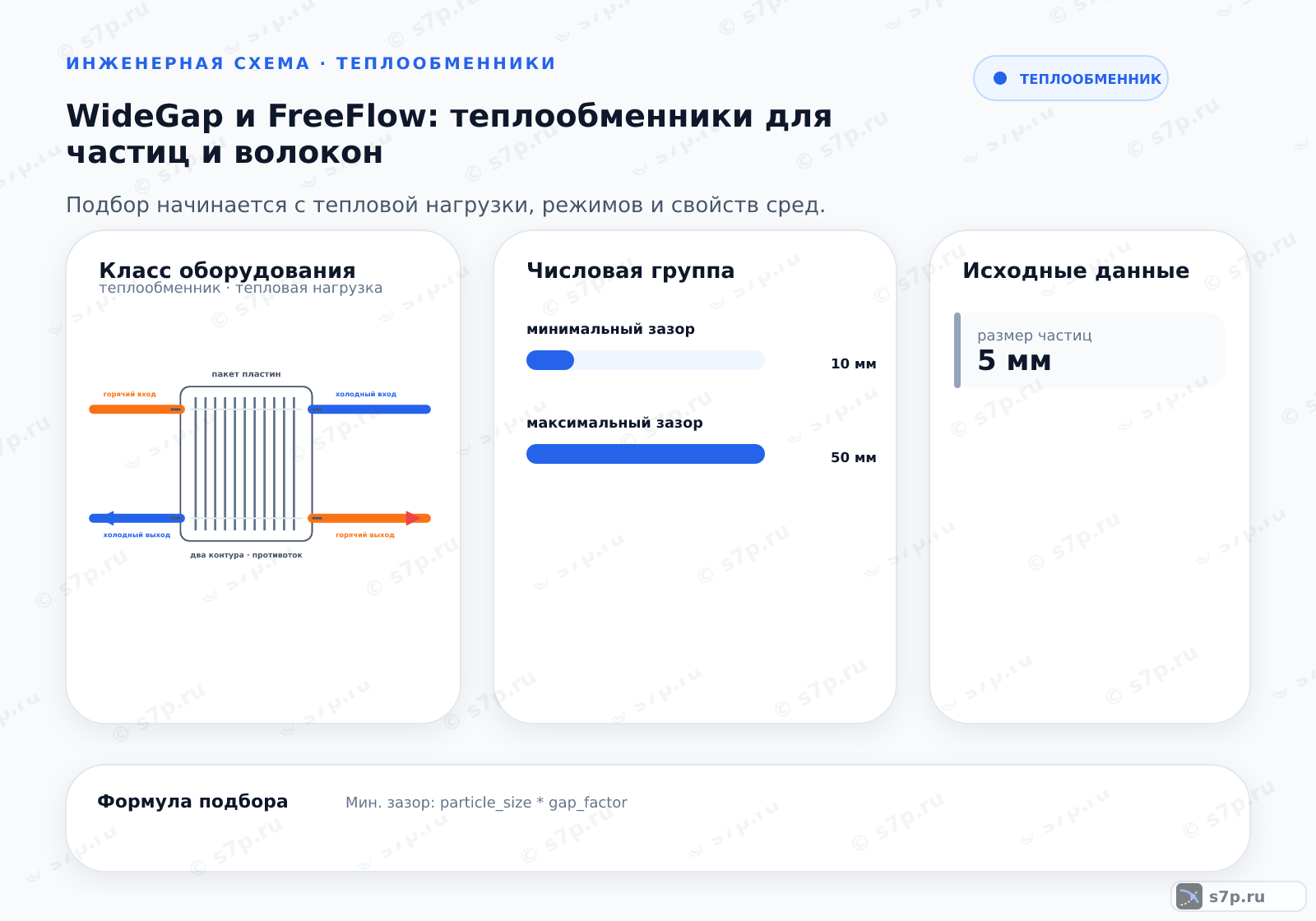

Параметры подбора
В таблице статьи указаны минимальный зазор 10 мм, максимальный зазор 50 мм и размер частиц 5 мм.
Риск засорения
Стандартные пластины для сред с частицами приводят к быстрому засорению и выходу из строя.
Что обеспечивает предотвращение засорения в теплообменниках WideGap и FreeFlow?
5. Диаграмма зависимости
Диаграмма зависимости нужна для совместной оценки размера частиц, свободного прохода, расхода и перепада давления. При увеличении прохода снижается вероятность закупорки, но меняются скорость движения и доступная поверхность. Поэтому точку подбора рассматривают не по одной оси, а как сочетание механической проходимости и теплового режима.
По диаграмме также проверяют, не вышел ли выбранный вариант за давление и температуру входной среды. Если проход достаточен для частиц, но сопротивление или материал не подходят, корректируют конструкцию и повторяют расчёт. График помогает увидеть связь параметров, но окончательную границу задаёт паспорт.
6. Типичные ошибки подбора
Коррозионную стойкость проверяют вместе с составом среды и способом очистки: широкие каналы сложнее очищать химически, а неподходящий материал ускоряет повреждение поверхности. Нельзя компенсировать коррозию только увеличением прохода. Сверяют материал пластин, уплотнений и присоединений с фактическим потоком.
К ошибкам относят применение стандартных пластин для частиц, игнорирование волокон и выбор по расходу без контроля давления. Если свободный проход уменьшен отложениями, исходная оценка засорения теряет смысл. Перед пуском проверяют фильтрацию, направление движения, доступ к промывке и паспортный предел давления.
Частые вопросы
Когда среда требует WideGap или FreeFlow?
Такие исполнения рассматривают, когда в потоке есть частицы или волокна, способные забить стандартный канал. Увеличенный проход снижает риск закупорки, но требует проверки давления, температуры, расхода, материала и очистки. Для исходной конфигурации приведены частицы до 5 мм и расход 10 м3/ч. Если загрязнение липкое или волокнистое, оценивают не только размер, но и форму частиц.
Какие данные нужны для подбора широкого канала?
Собирают размер и характер частиц, наличие волокон, расход теплоносителя, давление системы и температуру входа. В таблице исходной задачи указаны 5 мм, 10 м3/ч, 1.5 бар и 80 °C. Дополнительно описывают склонность к налипанию, состав среды, коррозионность и способ промывки. Без этих данных свободный проход нельзя сопоставить с реальным риском засорения.
Почему стандартные пластины опасны для среды с частицами?
Стандартный проход может быстро перекрыться частицами или волокнами, после чего растёт сопротивление и снижается теплопередача. В исходном сравнении для частиц 5 мм у стандартного прохода 1 мм приведён риск засорения 90%, тогда как для WideGap с проходом 10 мм указан риск 5%. Эти значения относятся к заданной конфигурации и требуют повторной проверки при изменении среды.
Почему широкий канал может иметь меньший предел давления?
Увеличение прохода меняет геометрию канала, толщину и распределение нагрузки в пластине, поэтому свободный проход не означает автоматического роста прочности. Максимальное давление проверяют по паспорту конкретного исполнения и сопоставляют с давлением системы. Даже если частицы проходят без засорения, аппарат нельзя применять при превышении конструктивного ограничения или несовместимости материала.
Как учесть коррозию и очистку при выборе серии?
Широкие каналы сложнее очищать химически, поэтому оценивают коррозионную стойкость пластин, уплотнений и соединений вместе с составом среды. Выбирают допустимый материал и заранее проверяют доступ к промывке. Увеличение прохода не заменяет совместимость реагента: неподходящий состав повреждает поверхность и меняет свободный размер канала, даже если исходный расчёт по частицам выполнен верно.
Что проверить, если WideGap всё равно забивается?
Сначала сравнивают фактический размер и форму частиц с исходными данными, затем проверяют расход, давление, температуру и наличие налипания. Осматривают фильтрацию, направление потока и состояние канала после очистки. Если проход уменьшился от отложений, исходная оценка теряет смысл. После поиска причины пересматривают материал, метод промывки и паспортный предел давления, а не просто увеличивают расход.
