Выбор типа теплообменника зависит от баланса между требуемой эффективностью теплопередачи, допустимым перепадом давления, агрессивностью сред и необходимостью технического обслуживания. Увеличение скорости потока повышает коэффициент теплопередачи. Отключить теплообменник от системы, перекрыть задвижки на подающем и обратном трубопроводах.
данные обновлены 2026-10-21 ·
1. Что такое виды теплообменников
Теплообменники различают по конструкции поверхности и по тому, как организованы обслуживание, прочность и движение сред. Разборной пластинчатый аппарат собирается из стянутых пластин, паяный имеет монолитную конструкцию, а кожухотрубный содержит пучок труб в корпусе. Выбор связывают с эффективностью теплопередачи, перепадом давления, агрессивностью сред и доступом для очистки.
Скорость потока влияет на коэффициент теплопередачи, но одновременно меняет гидравлическое сопротивление. Поэтому тип аппарата нельзя выбирать только по компактности или материалу. Сначала описывают среду, режим, ограничения давления и требуемое обслуживание, затем сопоставляют эти условия с конструкцией и паспортом.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Перед разборкой теплообменник отключают от системы, перекрывают задвижки на подающем и обратном трубопроводах, сбрасывают остаточное давление и сливают теплоноситель. Для разборного исполнения снимают стяжку и вынимают пакет пластин. Такая последовательность отделяет аппарат от действующего контура и уменьшает риск выброса среды при открытии.
Пластины очищают мягкой щёткой или водой под давлением до 100 бар, затем осматривают уплотнительные резинки на трещины и деформации. Метод очистки согласуют с материалом поверхности и загрязнением. После обслуживания проверяют посадку уплотнений, равномерность стяжки и герметичность перед возвратом в рабочую схему.
- Шаг 1Отключить теплообменник от системы, перекрыть задвижки на подающем и обратном трубопроводах.
- Шаг 2Сбросить остаточное давление и слить теплоноситель из корпуса аппарата.
- Шаг 3Открутить болты стяжки и разъединить раму, вынуть пакет пластин.
- Шаг 4Очистить пластины от отложений мягкой щеткой или под давлением воды до 100 бар.
- Шаг 5Проверить уплотнительные резинки на наличие трещин и деформаций.
3. Ключевые параметры
Для справочного выбора в таблице указаны максимальная температура 200 °C, максимальное давление 25 бар, минимальная толщина зазора 1.2 мм, коэффициент теплопередачи 5000 Вт/м²К и максимальный расход воды 500 м³/ч. Эти значения нельзя переносить на любой аппарат без проверки паспорта и материала пластин, труб и уплотнений.
Параметры читают во взаимосвязи: расход и скорость определяют теплопередачу и сопротивление, зазор влияет на проход загрязнений, а давление и температура ограничивают безопасный режим. Если среда агрессивна, дополнительно сверяют стойкость материала. Значение коэффициента используют только вместе с принятой схемой и состоянием поверхности.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Макс температура | 200 °C | °C | инженерная практика; сверить по паспорту |
| Макс давление | 25 бар | бар | инженерная практика; сверить по паспорту |
| Мин толщина зазора | 1.2 мм | мм | инженерная практика; сверить по паспорту |
| Коэф теплопередачи | 5000 Вт/м²К | Вт/м²К | инженерная практика; сверить по паспорту |
| Макс расход воды | 500 м³/ч | м³/ч | инженерная практика; сверить по паспорту |
4. Схема работы

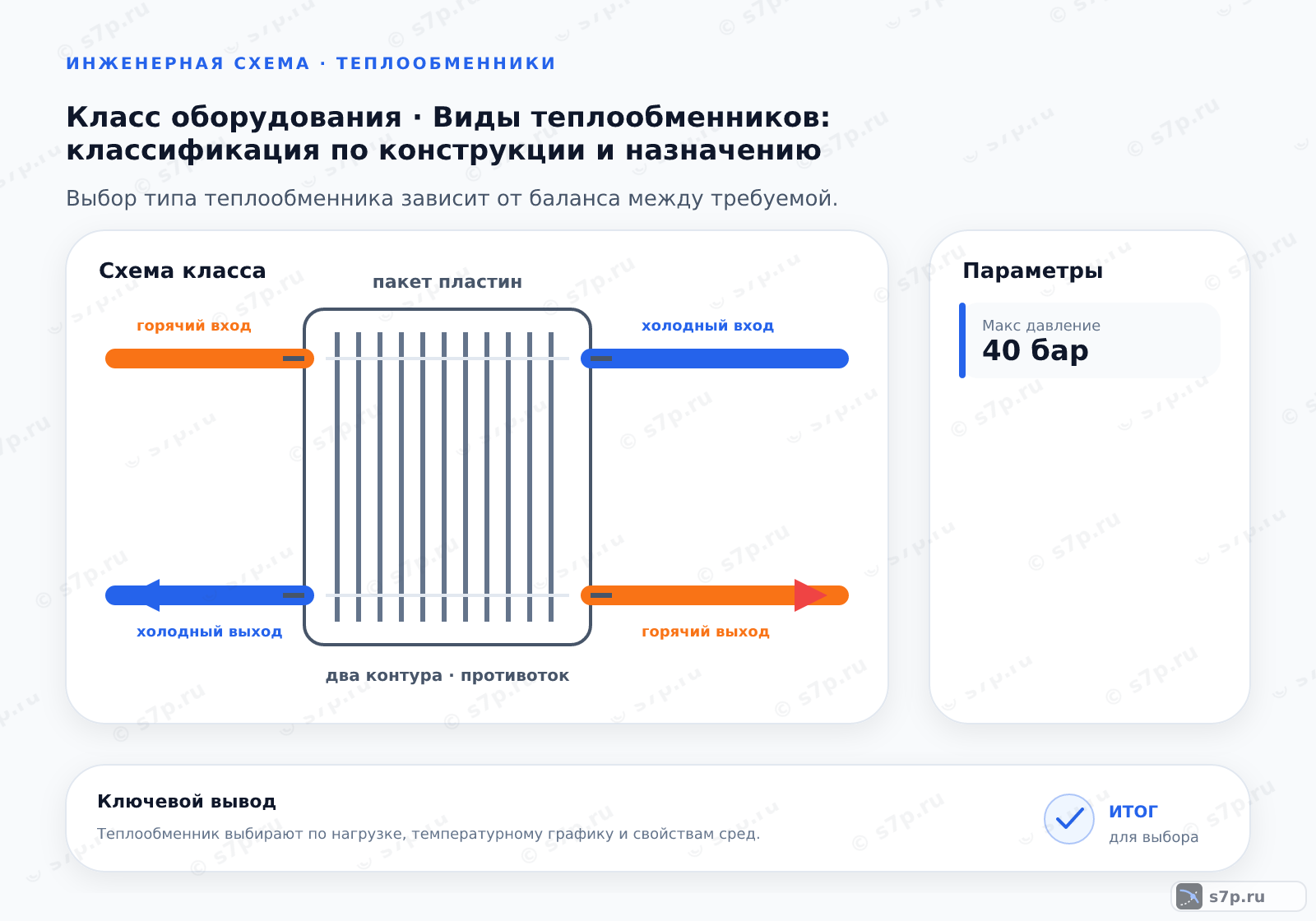

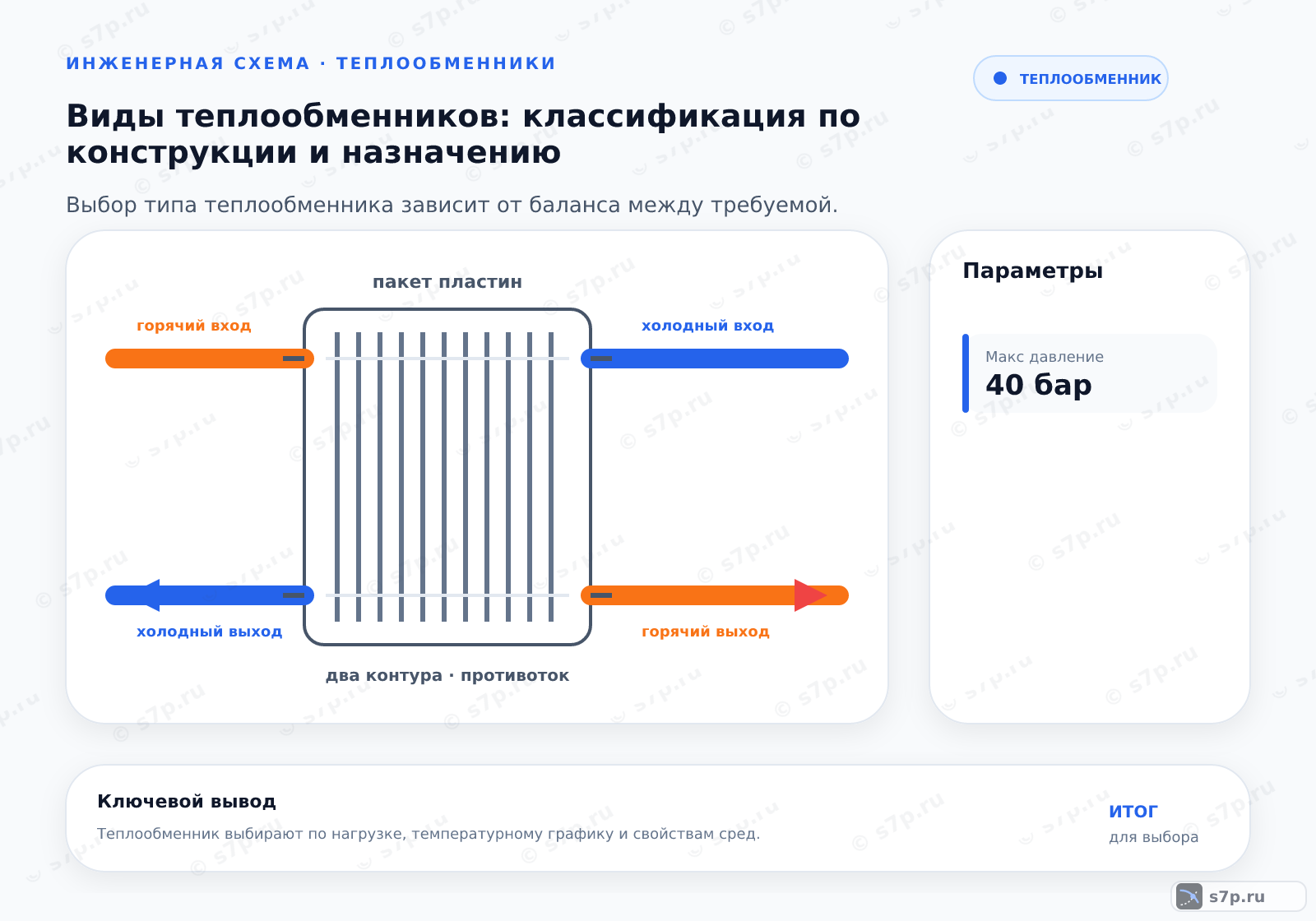

В рабочей схеме горячая и холодная среды проходят по разделённым каналам, а тепло передаётся через пластину или стенку трубки без смешивания. Пластинчатая конструкция меняет направление потоков от канала к каналу, кожухотрубная ведёт среду по трубному пучку и корпусному пространству. В обоих случаях перепад давления связан с расходом, каналами и загрязнением.
При диагностике сравнивают температуру на входе и выходе, расход и перепад давления по каждому контуру. Рост скорости может улучшить теплоотдачу, но слишком большое сопротивление ограничит работу системы. Схему обслуживания выбирают по тому, какие поверхности доступны для промывки и осмотра.
5. Виды и разновидности
Разборной пластинчатый аппарат обеспечивает доступ к пластинам и уплотнениям. Паяный отличается компактной монолитной конструкцией и не ремонтируется разборкой. Кожухотрубный использует пучок труб в корпусе, отличается высокой прочностью и большими габаритами. Такое различие определяет не только теплообмен, но и способ очистки и поиска течи.
При сравнении смотрят на загрязнение, агрессивность среды, доступность промывки, допустимое давление и требуемый расход. Разборность полезна при регулярном осмотре, монолитность сокращает количество соединений, а трубный пучок требует контроля доступности труб. Окончательное решение связывают с паспортными ограничениями.
| Значение | Источник |
|---|---|
| Разборной пластинчатый: пластины стянуты болтами, легко обслуживается. | инженерная практика; сверить по паспорту |
| Паяный: монолитная конструкция, высокая компактность, не ремонтируется. | инженерная практика; сверить по паспорту |
| Кожухотрубный: пучок труб в корпусе, высокая прочность, большие габариты. | инженерная практика; сверить по паспорту |
Принцип действия
Теплообменник передает тепловую энергию между теплоносителями без их смешивания.
Влияние скорости потока
Увеличение скорости потока теплоносителя повышает коэффициент теплопередачи.
Ограничения обслуживания
Для чистки пластин запрещено использовать металлические щетки.
Как изменение скорости потока влияет на эффективность теплообменника?
6. На что влияет и зачем нужно
Удаление накипи восстанавливает первоначальную эффективность теплообмена, если после очистки не повреждены пластины и уплотнения. Использование титановых пластин продлевает срок службы в агрессивных средах при соответствии материала составу среды. После очистки снова оценивают перепад давления, расход и температурный результат.
Назначение выбранной конструкции проявляется в эксплуатации: разборный аппарат допускает осмотр пакета, паяный требует другого способа обслуживания, а кожухотрубный — контроля трубного пучка и корпуса. Поэтому влияние типа оценивают по фактическому загрязнению и доступному методу очистки, а не только по исходной теплопередаче.
7. Частые ошибки и на что смотреть
Превышение давления может привести к разгерметизации и протечке, поэтому давление сопоставляют с паспортом до запуска. Для пластин не используют металлические щётки: они повреждают поверхность и места уплотнения. При разборном исполнении стяжку выполняют равномерно, поскольку перекос болтов деформирует пластины и меняет каналы.
Работа без теплоносителя приводит к перегреву и разрушению уплотнений. Перед пуском проверяют заполнение, открытие задвижек, направление движения и отсутствие воздуха в предусмотренных точках. После очистки убеждаются, что выбранный метод не повредил пластину, а контрольные показания соответствуют рабочей схеме.
Частые вопросы
Когда выбрать разборной пластинчатый, паяный или кожухотрубный аппарат?
Разборной пластинчатый вариант удобен, когда нужен доступ к пластинам, прокладкам и очистке. Паяный аппарат имеет компактную монолитную конструкцию и не ремонтируется разборкой. Кожухотрубный выбирают при требованиях к прочности и работе с агрессивной средой, если это допускает паспорт. Перед сравнением оценивают загрязнение, давление, температуру, расход, габариты и доступ для обслуживания.
Почему увеличение скорости потока меняет результат теплообмена?
При увеличении скорости потока повышается коэффициент теплопередачи, но одновременно растёт гидравлическое сопротивление. Поэтому ускорение потока может улучшить передачу тепла и одновременно превысить возможности насоса или допустимый перепад. Сравнивают температуру на входе и выходе, расход и давление в обоих контурах. Режим оценивают по паспорту, а не по одному признаку улучшения нагрева.
Как очищать пластины без повреждения поверхности?
Для пластин используют мягкую щётку или воду под давлением, допустимым для конкретного аппарата; в исходной таблице приведено давление до 100 бар. Металлические щётки не применяют, поскольку они повреждают поверхность и места уплотнения. После очистки пластины осматривают на деформации, проверяют прокладки, равномерно собирают пакет и контролируют герметичность до запуска.
Какие параметры ограничивают работу теплообменника?
В справочной таблице приведены максимальная температура 200 °C, максимальное давление 25 бар, минимальная толщина зазора 1.2 мм, коэффициент теплопередачи 5000 Вт/м²К и максимальный расход воды 500 м³/ч. Их сверяют с паспортом и материалами. Рабочий режим дополнительно проверяют по расходу, перепаду давления, загрязнению и состоянию уплотнений.
Что чаще вызывает течь после обслуживания разборного аппарата?
Причиной бывают неравномерная затяжка болтов, деформация пластин, повреждённая прокладка или загрязнение контактной поверхности. Сначала проверяют правильность сборки, положение пакета и отсутствие посторонних частиц, затем сопоставляют давление с паспортом. Если течь повторяется, осматривают пластины и уплотнения. Работу без теплоносителя не допускают, поскольку перегрев разрушает уплотнения.
Как выбрать материал пластин для агрессивной среды?
Сначала определяют состав среды, температуру, давление и режим очистки, затем сверяют химическую стойкость материала с паспортом аппарата. Титановые пластины применяют там, где их стойкость соответствует агрессивной среде, но материал не отменяет контроль уплотнений и соединений. После выбора проверяют доступность обслуживания, перепад давления и совместимость с конструкцией каналов.
