Семейства Clip-on, Snap-on и SonderLock имеют несовместимые геометрические профили канавок, поэтому замена уплотнения возможна только при полном совпадении типа крепления и размеров пластины. Правильный выбор крепления гарантирует герметичность и долговечность теплообменника. Демонтируйте стяжные болты и разберите пакет пластин теплообменника.
данные обновлены 2026-10-21 ·

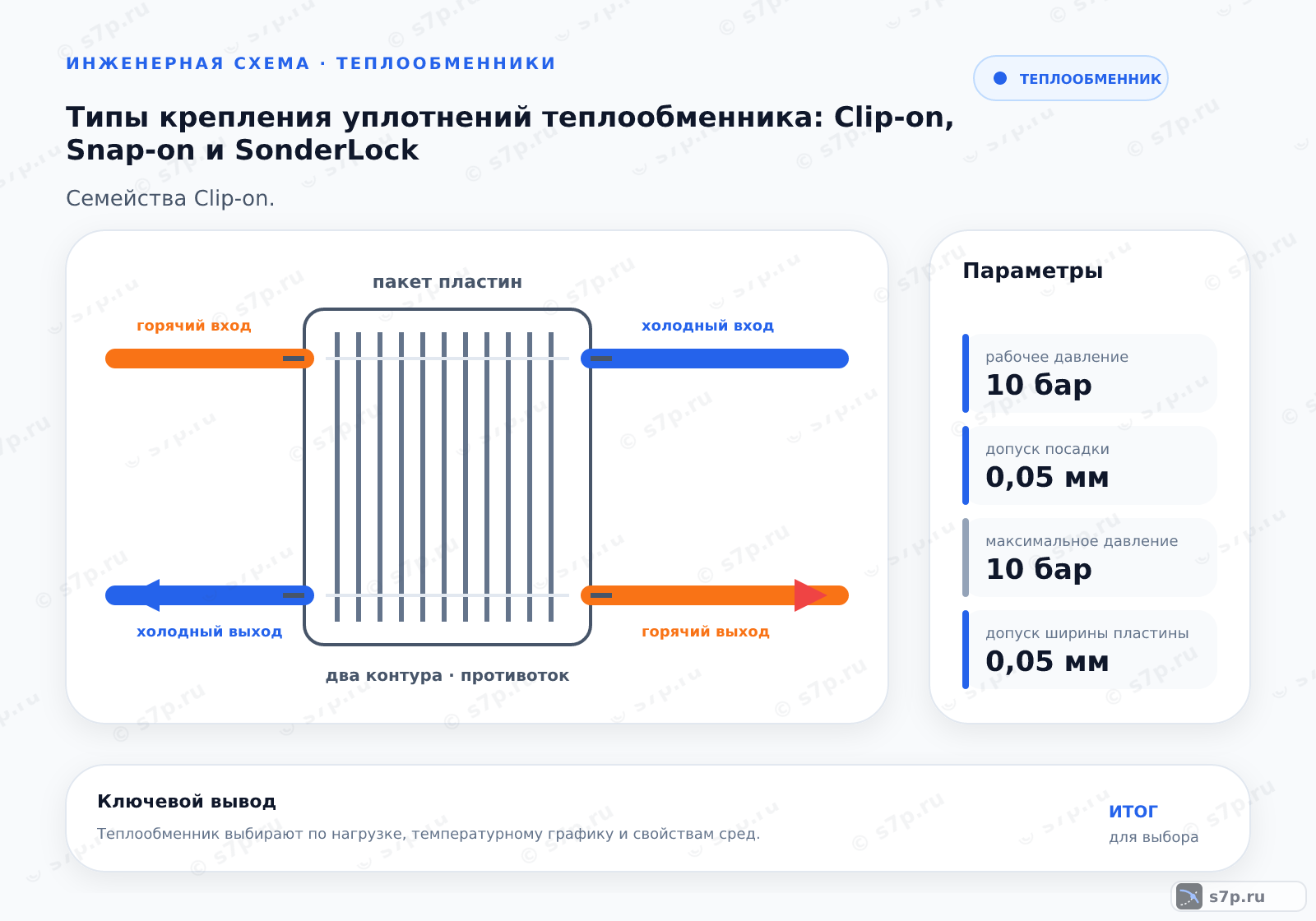

1. Что такое типы крепления уплотнений теплообменника
Крепление уплотнения задаёт способ удержания эластомера в канавке пластины и определяет, совместим ли комплект с конкретным пакетом. Clip-on удерживается за счёт натяга в пазу, Snap-on фиксируется защёлкивающимися выступами, а SonderLock получает дополнительную механическую фиксацию винтом. Профили канавок между семействами не считают взаимозаменяемыми без сверки модели и паспорта.
При подборе сопоставляют форму канавки, размеры пластины, материал уплотнения и схему каналов. Даже подходящий по длине элемент может не сесть в паз или изменить положение перемычек. Поэтому маркировку снимают со старой детали, а геометрию проверяют по пластине и документации до разборки пакета.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Разборку начинают со стяжных болтов и аккуратно раскрывают пакет пластин. Старое уплотнение вынимают из канавки, после чего удаляют грязь, остатки резины и коррозию. Чистая канавка нужна для полного прилегания: посторонний слой меняет высоту посадки и может оставить канал открытым после стяжки.
Перед установкой новой детали проверяют тип крепления и размер пластины. Уплотнение укладывают без перекручивания и добиваются полной посадки по канавке, затем собирают пакет и равномерно затягивают стяжные болты с моментом, указанным для конкретного аппарата. Силой компенсировать несовпадение профиля нельзя.
- Шаг 1Демонтируйте стяжные болты и разберите пакет пластин теплообменника.
- Шаг 2Извлеките старые уплотнения из канавок каждой пластины.
- Шаг 3Очистите канавки от грязи, старой резины и коррозии.
- Шаг 4Проверьте тип крепления и размер новой пластины.
- Шаг 5Установите новое уплотнение в канавку, обеспечив полную посадку.
- Шаг 6Соберите пакет пластин и затяните стяжные болты с нужным моментом.

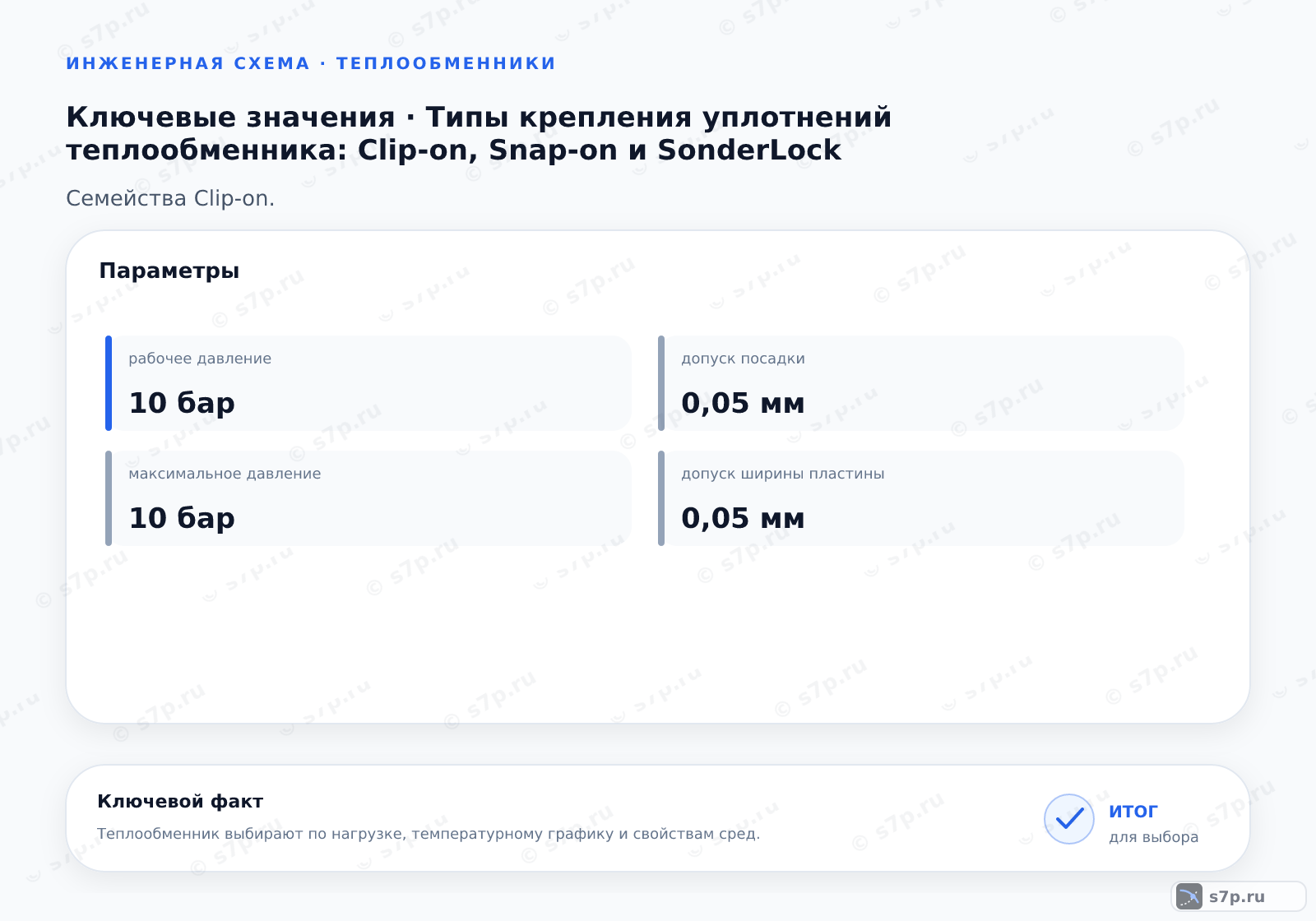

3. Ключевые параметры
Для контроля соединения таблица содержит рабочее давление 10 бар, допустимую температуру 180 °C, допуск посадки 0.05 мм и момент затяжки болтов 75 Н·м. Эти величины относятся к справочной конфигурации и не заменяют паспорт конкретной пластины, эластомера и стяжной системы. При расхождении выбирают значение из документации аппарата.
Допуск посадки проверяют по геометрии канавки и положению уплотнения, а момент — по крепежу и последовательности сборки. Температуру и давление сопоставляют с материалом эластомера и режимом среды. Отдельная проверка каждого параметра снижает риск, что механически установленная прокладка начнёт пропускать при нагреве или нагрузке.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Допустимая температура | 180 °C | °C | инженерная практика; сверить по паспорту |
| Допуск посадки | 0.05 мм | мм | инженерная практика; сверить по паспорту |
| Момент затяжки болтов | 75 Н·м | Н·м | инженерная практика; сверить по паспорту |

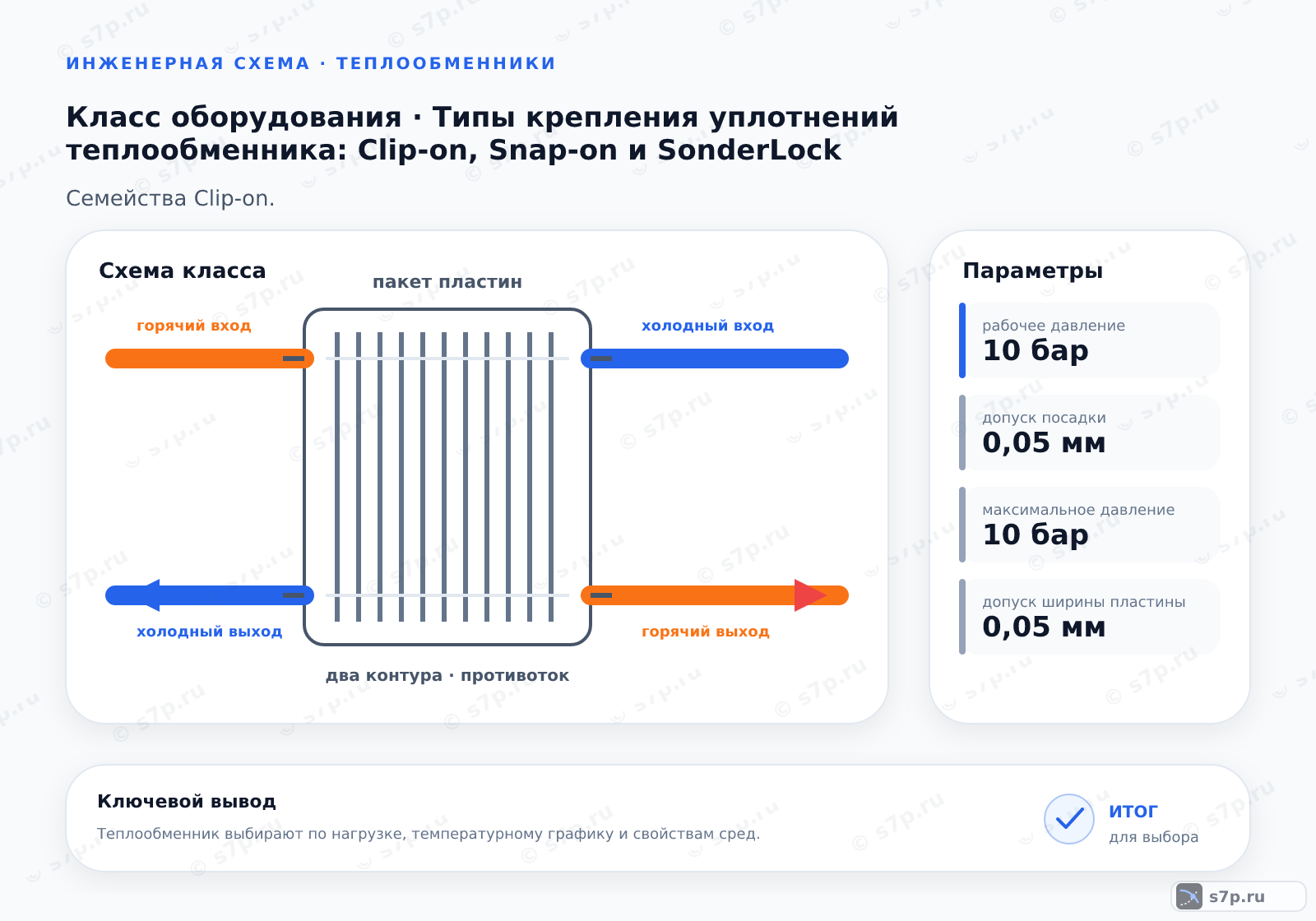

4. Схема работы
Уплотнение отделяет соседние каналы и одновременно удерживается в канавке пластины. При стяжке пакет сжимается, эластомер заполняет контактную зону, а рабочая среда остаётся внутри своего прохода. Если профиль крепления не совпадает с пазом, усилие распределяется неравномерно и герметичность нельзя считать обеспеченной.
На схеме проверяют положение перемычек, внешний контур и зоны контакта. Clip-on требует устойчивого натяга, Snap-on — исправных защёлкивающихся выступов, SonderLock — целого винтового элемента. После сборки осматривают кромки и соединения, чтобы отделить ошибку установки от повреждения самой пластины.
5. Виды и разновидности
Clip-on удобен там, где уплотнение удерживается натягом в пазу; Snap-on использует защёлкивающиеся выступы; SonderLock добавляет фиксацию винтом. Сравнивать их нужно по профилю канавки, доступности крепежа и способу обслуживания, а не по названию семейства. Каждый вариант работает только с совместимой геометрией пластины.
При замене в существующем пакете сначала определяют установленный механизм, затем сопоставляют новую деталь с канавкой и схемой каналов. Переход на другое семейство без проверки меняет посадку и порядок сборки. Для SonderLock дополнительно осматривают винтовую фиксацию, для Snap-on — выступы, для Clip-on — непрерывность натяга по контуру.
| Значение | Источник |
|---|---|
| Clip-on: удержание за счет натяга в пазу. | инженерная практика; сверить по паспорту |
| Snap-on: фиксация через защелкивающиеся выступы. | инженерная практика; сверить по паспорту |
| SonderLock: дополнительная механическая фиксация винтом. | инженерная практика; сверить по паспорту |
Несовместимость профилей
Геометрические профили канавок у семейств Clip-on, Snap-on и SonderLock различаются, что исключает их взаимозаменяемость.
Механизм Clip-on
Уплотнение типа Clip-on фиксируется в канавке за счет натяга и силы трения.
Механизм Snap-on
Тип Snap-on обеспечивает фиксацию благодаря упругим выступам, которые защелкиваются в пазы.
Каким образом фиксируется уплотнение в канавке пластины при использовании крепления типа Clip-on?
6. На что влияет и зачем нужно
Несовместимое крепление оставляет зазоры и создаёт локальные нагрузки, поэтому появляются протечки или разрушается уплотнение. При оценке причины смотрят на следы смещения, неполную посадку и повреждение кромки. Простая замена эластомера без проверки канавки не устраняет ошибку, если профиль пластины и крепления различается.
SonderLock использует дополнительную механическую фиксацию винтом и применяется как вариант для условий с высокими давлениями и вибрациями, указанных в исходных данных. Это не отменяет сверку материала, размеров и паспортных ограничений. После сборки проверяют равномерность прижима и отсутствие движения детали в пазу.
7. Частые ошибки и на что смотреть
Частая ошибка — взять уплотнение от другого производителя только по внешнему виду. Перед установкой сверяют маркировку, профиль крепления, размер пластины и материал эластомера. Если деталь не входит в канавку, её не вдавливают силой: осматривают паз, удаляют остатки резины и заново проверяют совместимость.
Не смешивают уплотнения разных серий в одном пакете без документированной совместимости. Смазку применяют только при допустимости для материала эластомера, поскольку несовместимый состав изменяет его свойства. После стяжки проверяют положение прокладки по контуру и отсутствие выхода в канал, а затем сверяют герметичность.
Частые вопросы
Чем отличаются Clip-on, Snap-on и SonderLock при монтаже?
Clip-on удерживается натягом в пазу, Snap-on фиксируется защёлкивающимися выступами, а SonderLock использует дополнительную механическую фиксацию винтом. Эти способы нельзя считать взаимозаменяемыми: различается геометрия канавки и порядок проверки посадки. При подборе сопоставляют название семейства, профиль пластины, маркировку и схему каналов. Одинаковый внешний размер не подтверждает совместимость крепления.
Можно ли поставить уплотнение другого типа в ту же пластину?
Без проверки профиля канавки и документации такую замену не выполняют. У Clip-on, Snap-on и SonderLock различается способ удержания, поэтому уплотнение может не сесть, выйти из паза или изменить разделение каналов. Проверяют модель пластины, размер, профиль крепления, материал эластомера и маркировку. Если хотя бы один параметр не совпадает, подбирают совместимый комплект, а не компенсируют несовпадение усилием стяжки.
Почему течёт соединение после установки новой прокладки?
Причиной бывает грязь или коррозия в канавке, неполная посадка, перекрученная прокладка, неверный профиль либо неравномерная стяжка. Сначала аппарат выводят из безопасного режима, затем осматривают контур уплотнения и положение перемычек. Проверяют соответствие типа крепления пластине и состояние эластомера. Увеличение усилия без устранения причины может повредить деталь и не восстановит герметичность.
Какие параметры проверить перед затяжкой пакета?
Для справочной конфигурации указаны рабочее давление 10 бар, допустимая температура 180 °C, допуск посадки 0.05 мм и момент затяжки болтов 75 Н·м. Эти значения сверяют с паспортом конкретного аппарата, крепежом и материалом эластомера. До затяжки проверяют чистоту канавки, полную посадку по контуру, положение пластин и отсутствие выхода прокладки в канал.
Чем очистить канавку, чтобы не повредить уплотнение?
Из канавки удаляют грязь, старую резину и коррозию инструментом, который не царапает посадочную поверхность. Металлическое воздействие и чрезмерное усилие могут создать заусенец или изменить профиль паза. После очистки убирают остатки состава, проверяют сухую и ровную посадку, затем сопоставляют материал эластомера с допустимой смазкой. Несовместимую смазку не применяют.
Как понять, что проблема в креплении, а не в материале?
Следы смещения, неполная посадка, повреждение кромки и повторная течь после сборки указывают на проверку крепления и канавки. Разрушение эластомера по всему контуру дополнительно связывают с температурой, давлением, средой или несовместимой смазкой. Сначала сопоставляют профиль Clip-on, Snap-on или SonderLock и состояние пластины, затем проверяют паспорт материала. Такая последовательность отделяет ошибку монтажа от старения прокладки.
