Баланс теплообменника показывает, согласованы ли энергия горячего и холодного потоков, их расходы, температуры и теплоёмкость. Мощность рассчитывают по каждой стороне, сопоставляют результаты, затем определяют температурный напор и площадь теплообмена с учётом направления потоков, свойств воды, сопротивления и возможных теплопотерь.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое тепловой баланс теплообменника
Тепловой баланс сопоставляет энергию, отданную горячим потоком, с энергией, полученной холодным. Для подбора нужны тепловая мощность, расходы и температуры каждой стороны. Если расчёт выполнен только по одной стороне, нельзя понять, согласованы ли режимы и хватает ли площади.
Баланс читают вместе с направлением потоков, свойствами воды и коэффициентом теплоёмкости. Расхождение может возникнуть из-за ошибки измерения, теплопотерь, воздуха или неверно заданного расхода. До выбора аппарата проверяют единицы, состояние среды и границы применимости расчёта.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Аппарат передаёт тепло через разделяющую поверхность, а баланс связывает изменения температуры с расходом и теплоёмкостью потоков. Пластинчатая, кожухотрубная, спиральная и паяная конструкции имеют разную доступность очистки и сопротивление, но проверка энергии нужна для каждой.
Порядок расчёта начинается с технологической нагрузки, затем задаются массовые расходы и температуры входа и выхода. Мощность считают по каждой стороне, сопоставляют результаты и только после этого определяют температурный напор и площадь. Любое изменение схемы требует повторной проверки.
- Шаг 1Определить требуемую тепловую мощность Q по технологическому заданию.
- Шаг 2Задавать массовые расходы горячего и холодного теплоносителей.
- Шаг 3Выбрать температуры входа и выхода для каждого потока.
- Шаг 4Рассчитать тепловую мощность по каждой стороне отдельно.
- Шаг 5Проверить баланс: разница мощностей не должна превышать 5%.
- Шаг 6Рассчитать логарифмический температурный напор для выбранной схемы.
3. Ключевые параметры
В таблице приведены массовый расход воды, температуры горячего и холодного потоков, удельная теплоёмкость и расчётная тепловая мощность. Эти значения образуют связанную систему: расход и теплоёмкость определяют перенос энергии, а температурный перепад показывает изменение состояния среды.
Перед расчётом проверяют, что температуры относятся к одной схеме, а расход задан в согласованных единицах. Полученную мощность сверяют по обеим сторонам, затем оценивают средний логарифмический температурный напор и влияние сопротивления. Пример из таблицы не переносят на другой аппарат без пересчёта.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Массовый расход воды | 1.5 кг/с | кг/с | инженерная практика |
| Температура входа горячей воды | 90 °C | °C | инженерная практика |
| Температура выхода горячей воды | 70 °C | °C | инженерная практика |
| Температура входа холодной воды | 10 °C | °C | инженерная практика |
| Температура выхода холодной воды | 50 °C | °C | инженерная практика |
| Удельная теплоемкость воды | 4.187 кДж/(кг·°C) | кДж/(кг·°C) | справочник по теплотехнике |
| Расчетная тепловая мощность | 125.6 кВт | кВт | инженерная практика |

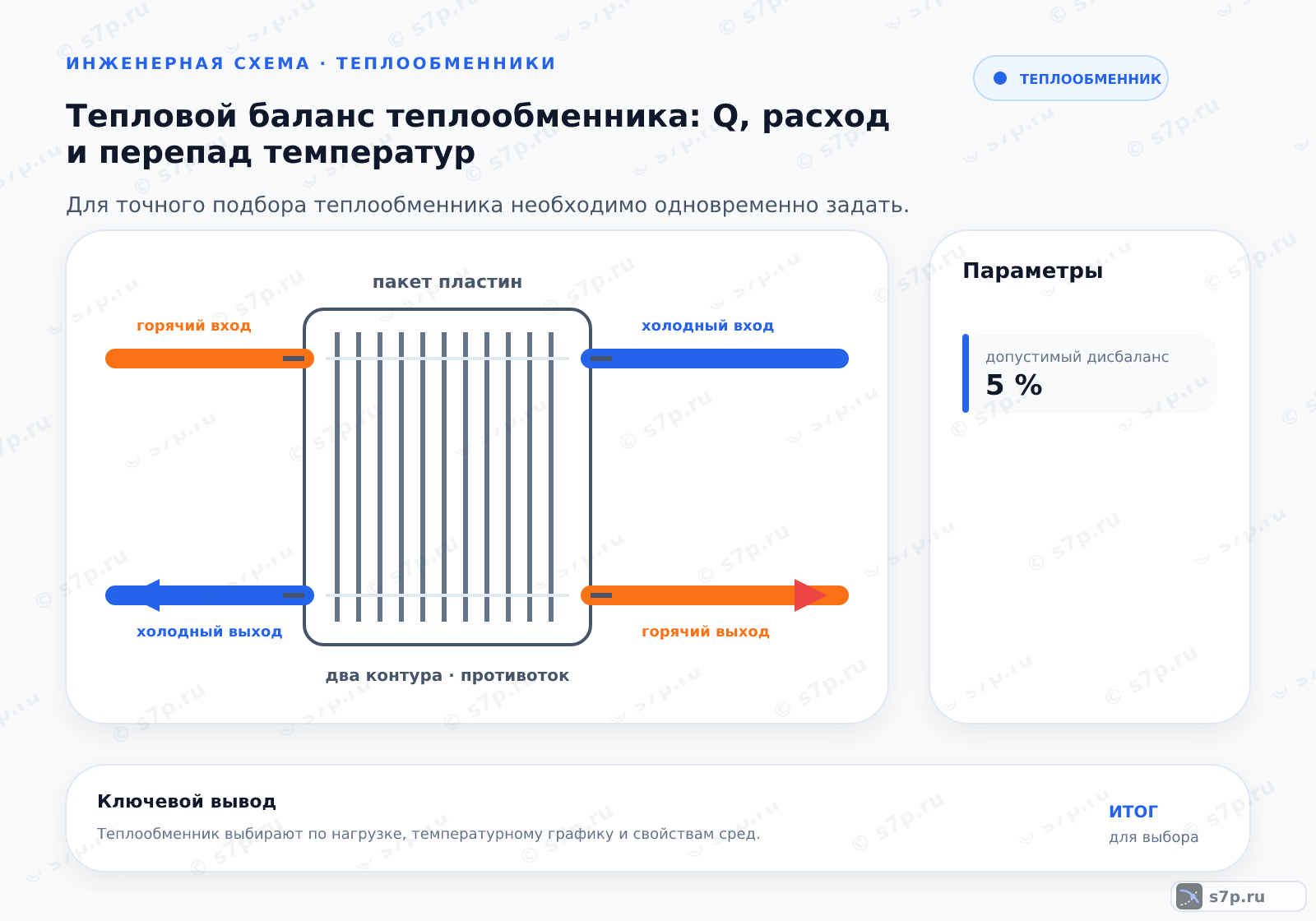

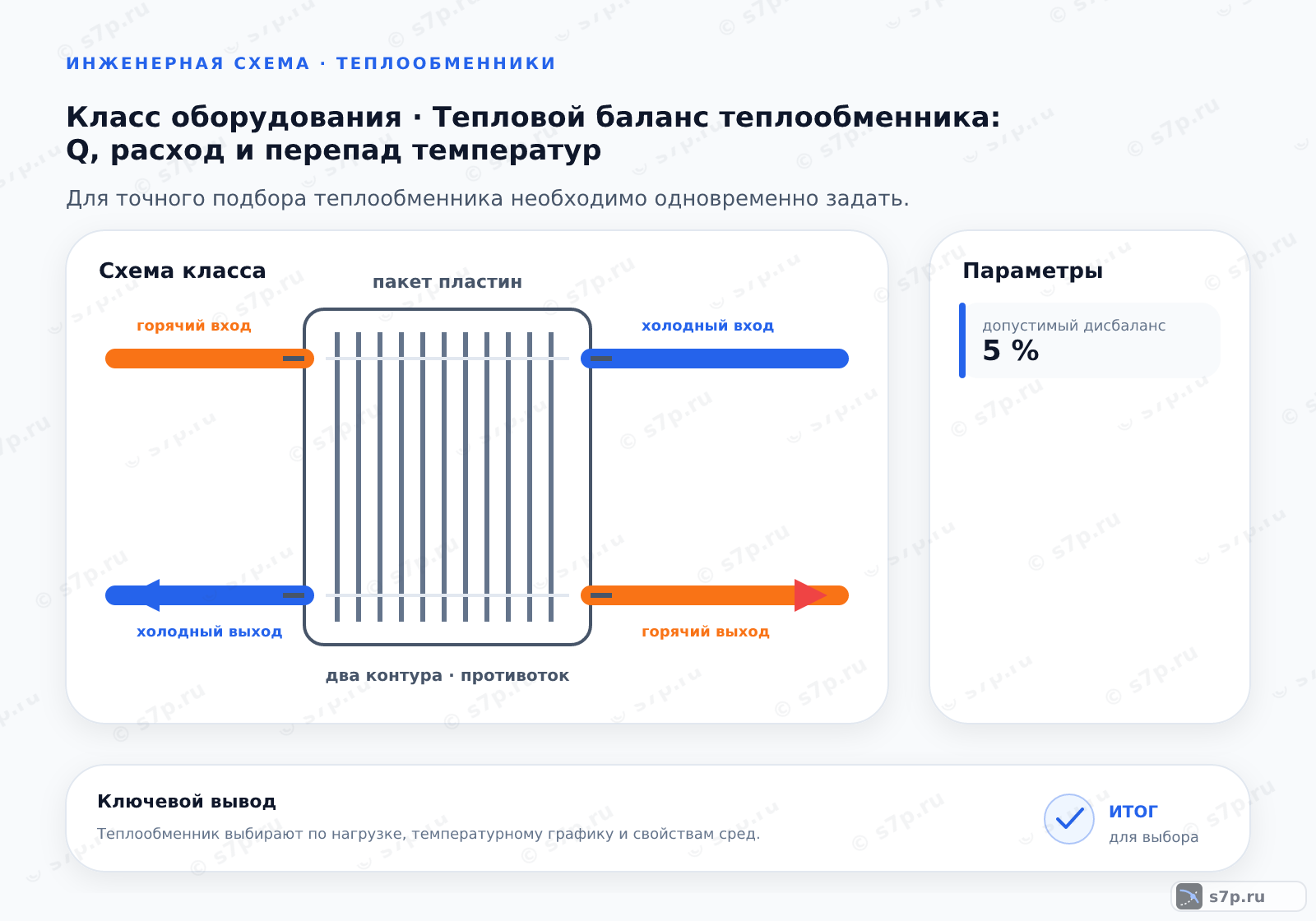

4. Схема работы
В прямоточной и противоточной схемах потоки получают одинаковое направление обмена, но температурный напор распределяется по длине по-разному. Противоток позволяет использовать поверхность иначе при тех же исходных условиях. Выбор схемы проверяют по входным и выходным температурам, расходам и сопротивлению.
На рабочей схеме отмечают горячую и холодную стороны, точки измерения, направление движения и места возможного смешения. После расчёта сравнивают мощность каждой стороны и смотрят, не нарушает ли обвязка баланс. Отклонение температуры сначала связывают с расходом, воздухом и загрязнением.
5. Виды и разновидности
Пластинчатый аппарат удобен для разборки и даёт высокую эффективность, кожухотрубный отличается прочностью и подходит для более тяжёлых режимов. Спиральную конструкцию рассматривают для загрязнённых сред, паяную — когда нужна компактность без разборных прокладок.
Выбор типа связывают с балансом, давлением, температурой, загрязнением и способом очистки. Площадь, доступная в выбранной конструкции, должна обеспечивать расчётную передачу тепла при допустимом сопротивлении. Сравнение завершают проверкой материала, патрубков и места для обслуживания.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник: высокая эффективность, легкая разборка. | инженерная практика |
| Кожухотрубный теплообменник: высокая прочность, работа при высоких давлениях. | инженерная практика |
| Спиральный теплообменник: устойчивость к загрязненным средам. | инженерная практика |
| Паяный теплообменник: компактность, отсутствие прокладок. | инженерная практика |
Что уравнивает баланс
Тепловой баланс — это закон сохранения энергии: теплота, отданная горячим потоком, равна теплоте, полученной холодным, с учётом потерь. Расчёт задают три величины: мощность Q, расход G и перепад температур.
Перепад температур и площадь
Увеличение перепада температур на теплоносителе снижает требуемую площадь теплообмена для той же мощности. Повышение расхода увеличивает коэффициент теплоотдачи и тоже уменьшает площадь.
Противоток
Применение противоточной схемы увеличивает средний температурный напор по сравнению с прямоточной. При той же мощности это снова экономит поверхность.
Как изменится требуемая площадь теплообмена, если при той же мощности увеличить перепад температур на теплоносителе?
6. На что влияет и зачем нужно
Баланс показывает, согласованы ли мощность, расход и температуры обеих сторон. Рост расхода меняет теплоотдачу и сопротивление, а больший температурный напор может уменьшить требуемую поверхность. Схему движения проверяют вместе с измерениями и расчётом.
Результат баланса нужен для проверки площади, но не заменяет гидравлический расчёт. Расход влияет на перенос энергии и сопротивление, а температурный напор — на требуемую поверхность. Противоток может дать больший средний напор, если подключение и расходы соответствуют схеме.
При отклонении мощности по сторонам проверяют измерительные точки, теплоёмкость, расход и теплопотери. Не следует компенсировать несогласованный баланс увеличением площади без поиска причины. После исправления исходных условий расчёт выполняют заново и сверяют с паспортом аппарата.
7. Частые ошибки и на что смотреть
Скорость потока ограничена конструкцией каналов и материалом поверхности. Превышение допустимого режима вызывает эрозию, вибрацию и рост сопротивления, а слишком малый расход нарушает расчётный баланс. Перед изменением насоса сверяют давление, температуру и состояние опор.
Ошибка часто появляется при переносе расхода или температуры с другой стороны без пересчёта. Поэтому входы и выходы фиксируют раздельно, мощность считают для каждого потока и проверяют согласованность. После пуска наблюдают за температурой, перепадом давления, шумом и герметичностью.
Частые вопросы
Какие величины должны совпасть в тепловом балансе?
Сопоставляют мощность, рассчитанную по горячей и холодной сторонам, с их расходами, температурами и теплоёмкостью. Входы должны относиться к одной схеме и одному режиму. Если результаты расходятся, сначала проверяют измерения, единицы, теплопотери и расход, а не увеличивают площадь аппарата без объяснения причины.
Как найти причину расхождения мощностей по сторонам?
Проверяют температуру на входе и выходе каждой среды, расход, направление потоков, теплоёмкость и точки измерения. Затем учитывают теплопотери, воздух и загрязнение поверхности. Разница не всегда означает неисправность аппарата: она может появиться из-за режима или ошибки исходных данных. После исправления входов баланс пересчитывают.
Как изменение расхода отражается на площади теплообмена?
Рост расхода меняет перенос энергии и коэффициент теплоотдачи, но одновременно увеличивает сопротивление каналов. Требуемая площадь может уменьшиться при сохранении мощности и температурного режима, однако это проверяют расчётом. Насос, патрубки и допустимый перепад давления должны поддерживать новый расход, иначе тепловой эффект не будет достигнут.
Почему противоток учитывают при расчёте поверхности?
В противоточной схеме температурный напор распределяется по длине аппарата иначе, чем при прямотоке, и среднее значение может быть выше. При той же нагрузке это влияет на требуемую поверхность. Схему нельзя заменить только названием: пересчитывают конечные температуры, расходы, сопротивление и тепловой баланс обеих сторон.
Как выбрать тип аппарата после проверки баланса?
Пластинчатый вариант удобен при высокой эффективности и доступе к разборке, кожухотрубный связывают с прочностью и тяжёлыми режимами, спиральный — с загрязнённой средой, паяный — с компактностью без прокладок. После баланса сравнивают давление, температуру, сопротивление, материал, схему подключения и способ очистки.
Какая ошибка искажает результат теплового расчёта?
Часто расход или температура одной стороны переносятся на другую без проверки схемы. Также путают тепловую мощность с температурным напором или используют режим после загрязнения как исходный. Для контроля мощность считают отдельно по каждому потоку, затем сверяют баланс, логарифмический напор и допустимое сопротивление.
