Для сред с частицами и склонностью к образованию отложений необходимо выбирать теплообменники с широкопроходными каналами, обеспечивающими высокую скорость потока для самоочищения и возможность механической промывки. Игнорирование размера частиц приводит к быстрому засорению аппарата и снижению эффективности теплообмена. Необходимо учитывать размер частиц при выборе ширины канала. Превышение допустимого давления может привести к разрушению аппарата. Необходимо контролировать давление в системе и использовать предохранительные клапаны.
данные обновлены 2026-10-21 ·

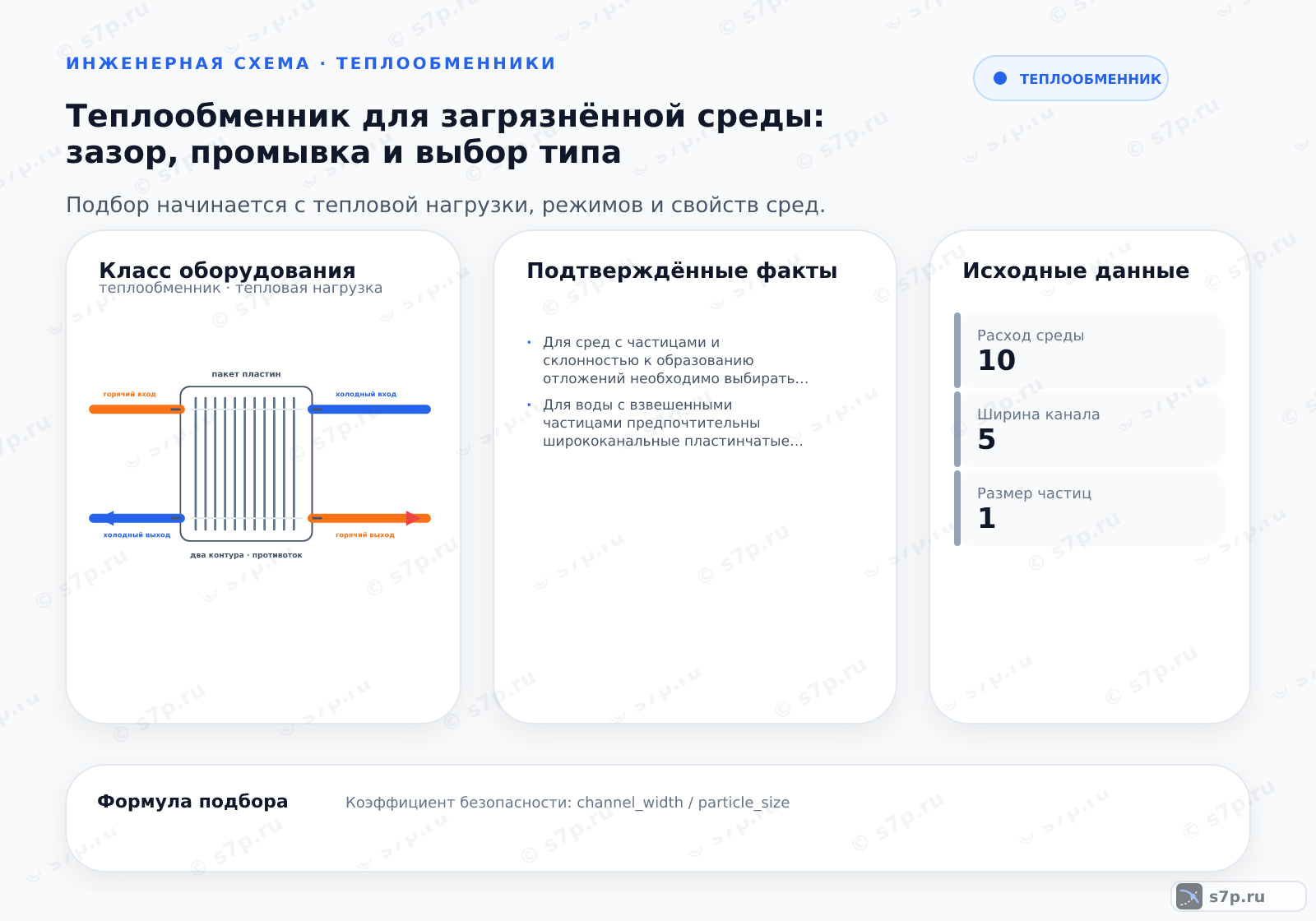

1. Как подобрать Теплообменник для загрязнённой среды: зазор, промывка и выбор типа: суть
Загрязнённая среда приносит в аппарат частицы, которые оседают на поверхности или перекрывают проход. При подборе связывают размер частиц и их концентрацию с шириной канала, скоростью движения и допустимым сопротивлением. Для воды со взвесью исходные материалы указывают ширококанальные пластинчатые и спиральные решения.
Аппарат выбирают вместе с промывочной схемой. Широкий проход снижает риск быстрого засорения, но не отменяет контроля давления и совместимости материалов. Перед присоединением проверяют направление потоков, фильтрацию, возможность механической очистки и место для отвода накопившихся отложений.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
Расчёт начинают с расхода теплоносителя и характеристик загрязнённой среды: ширины канала, размера частиц, плотности и вязкости. Эти величины задают гидравлический режим, а тепловую часть дополняют входной и выходной температурой. Рабочее давление сверяют с ограничением аппарата и схемой промывки.
Калькулятор помогает сопоставить проход с частицами, но не заменяет проверку формы включений и склонности к оседанию. Результат рассматривают вместе с насосом, фильтрами, патрубками и возможностью сброса отложений. Если промывка меняет состав среды, её режим проверяют отдельно от рабочего цикла.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В исходной таблице указаны расход теплоносителя, ширина канала, размер частиц, плотность и вязкость среды, а также допустимое давление. Такой набор позволяет увидеть связь между проходимостью и сопротивлением, но не описывает форму частиц, их концентрацию и химическую активность.
В опросных данных фиксируют состав загрязнения, периодичность промывки, направление обратного потока и материал поверхностей. Значения из примера сверяют с паспортом и измерениями установки. При изменении размера частиц или вязкости пересматривают ширину прохода и нагрузку на насос.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход теплоносителя | 10 м³/ч | м³/ч | инженерная практика; паспортные данные |
| Ширина канала | 5 мм | мм | инженерная практика; паспортные данные |
| Размер частиц | 1 мм | мм | инженерная практика; паспортные данные |
| Плотность среды | 1000 кг/м³ | кг/м³ | инженерная практика; паспортные данные |
| Вязкость среды | 0.001 Па·с | Па·с | инженерная практика; паспортные данные |
| Допустимое давление | 1.6 МПа | МПа | ГОСТ 33259-2015; паспортные данные |
4. Сравнение вариантов
Ширококанальный пластинчатый аппарат удобен при доступе к разборке, спиральное исполнение рассматривают при необходимости провести загрязнённую среду по непрерывному проходу, а кожухотрубный вариант связывают с доступом к трубам и механической очисткой. В исходных материалах все эти варианты требуют проверки размера частиц.
Сравнение проводят по проходимости, площади теплопередачи, сопротивлению, материалу и способу удаления отложений. Компактность не компенсирует отсутствие места для промывки. Для каждого решения отдельно отмечают предельное давление и то, как изменится режим при частичном засорении.
Требования к каналам
Для сред с частицами выбирают теплообменники с широкопроходными каналами. Это обеспечивает высокую скорость потока для самоочищения и возможность механической промывки.
Влияние частиц
Игнорирование размера частиц при выборе ширины канала приводит к быстрому засорению аппарата и снижению эффективности теплообмена.
Контроль давления
Превышение допустимого давления может привести к разрушению аппарата. Необходимо контролировать давление и использовать предохранительные клапаны.
Какое последствие наступает при игнорировании размера частиц при выборе ширины канала теплообменника для загрязнённой среды?
5. Диаграмма зависимости
Диаграмма для загрязнённой среды помогает увидеть, как скорость и ширина канала связаны с перепадом давления. Увеличение скорости может уменьшить оседание, но при этом повышает гидравлическую нагрузку. Точку режима проверяют по расходу, вязкости, плотности и допустимому давлению аппарата.
Графическая зависимость не заменяет проверку частиц: включение, подходящее по размеру, может цепляться из-за формы или волокнистости. Поэтому после расчёта оценивают промывку, фильтр и возможность механического доступа. Изменение канала повторно проверяют по насосу и соединениям.
6. Типичные ошибки подбора
Агрессивный моющий состав повреждает аппарат, если его не сопоставили с материалом пластин, спирали, труб и уплотнений. Недостаточная скорость способствует оседанию, а чрезмерная увеличивает сопротивление и нагрузку на соединения. При диагностике сначала проверяют состав среды, давление, фильтры и направление потока.
Промывку назначают по состоянию аппарата и росту перепада давления, а не только по календарю. Перед ней изолируют контур, проверяют возможность отвода раствора и выбирают совместимую химию. После очистки оценивают проход, герметичность и возвращение температуры к рабочему режиму.
7. Запас и коэффициенты
Запас по ширине канала и скорости связывают с формой и распределением частиц, их концентрацией, допустимым перепадом давления и конструкцией аппарата. Фиксированная прибавка не показывает, как поведёт себя среда при оседании или изменении вязкости.
При выборе проверяют не только чистый проход, но и состояние после накопления отложений. Широкий канал должен сочетаться с промывкой и доступом к очистке, а скорость — с возможностями насоса. Окончательное решение сверяют с паспортом, расчётом и фактическим составом среды.
Частые вопросы
Как учесть размер частиц при выборе ширины канала?
Размер и форма частиц сопоставляются с шириной прохода, концентрацией, вязкостью и допустимым перепадом давления. В исходной таблице приведён размер частиц 1 мм и ширина канала 5 мм; это пример для расчёта, а не готовое правило для любой среды. Фактический выбор подтверждают паспортом и анализом загрязнения.
Чем ширококанальный пластинчатый аппарат отличается от спирального?
Ширококанальный пластинчатый аппарат позволяет разбирать пакет и осматривать поверхность, если конструкция предусматривает такой доступ. Спиральный вариант проводит среду по непрерывному проходу и может быть удобен при загрязнении. Сравнивают не название, а размер частиц, сопротивление, материал, промывку и место для обслуживания.
Когда загрязнённую среду лучше направить в кожухотрубный аппарат?
Кожухотрубное исполнение рассматривают, когда нужен механический доступ к трубам и подходящая прочность корпуса. Оно требует проверки проходного сечения, распределения частиц и способа очистки; сложная конструкция не устраняет риск отложений. Решение сопоставляют с ширококанальным пластинчатым и спиральным вариантами при одинаковых режимах.
Что означает рост перепада давления во время эксплуатации?
Рост перепада может означать накопление частиц, изменение вязкости, закрытие арматуры или неисправность насоса. Сначала сравнивают расход, давление на входе и выходе, состояние фильтра и направление потока. Затем оценивают промывку. Увеличивать скорость без проверки нельзя: сопротивление и нагрузка на соединения могут вырасти.
Как выбрать химический состав для промывки аппарата?
Состав промывки сопоставляют с материалом пластин, спирали, труб и уплотнений, а также с природой отложений. Агрессивная химия без такой проверки вызывает коррозию. Перед очисткой изолируют контур и обеспечивают отвод раствора, после процедуры удаляют остатки, проверяют проход, температуру и герметичность соединений.
Почему увеличение скорости не всегда устраняет засорение?
Скорость может уменьшить оседание, но при частицах неправильной формы, высокой концентрации или изменении вязкости она не заменяет промывку и подходящую геометрию. Рост скорости также увеличивает сопротивление. Поэтому режим связывают с размером частиц, плотностью, насосом и допустимым давлением, а не меняют изолированно.
