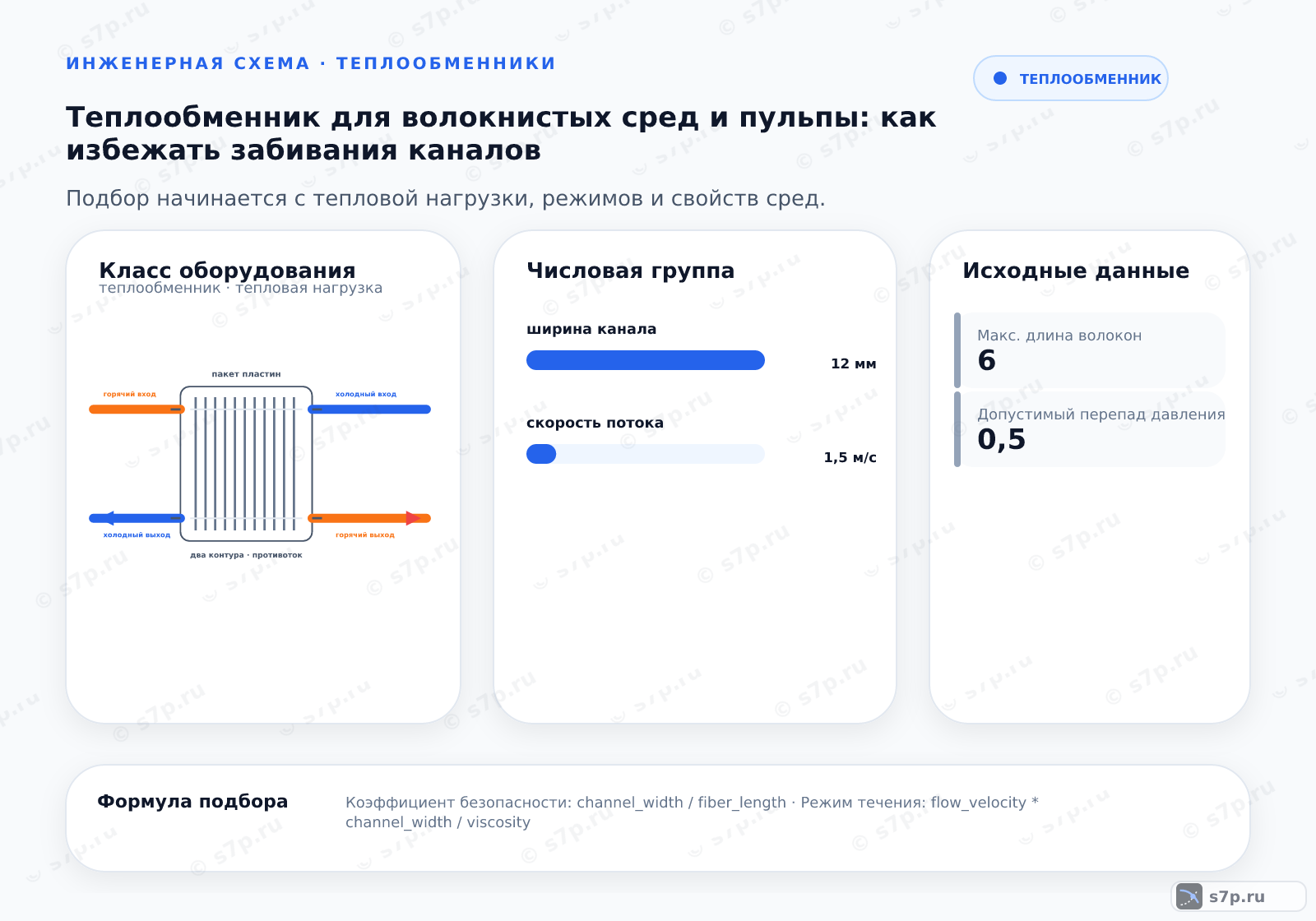

Для предотвращения забивания каналов теплообменников волокнистыми средами и пульпами необходимо использовать пластинчатые или кожухотрубные аппараты с увеличенным межпластинчатым зазором (от 12 мм), обеспечивать высокую турбулентность потока (свыше 1,5 м/с) и предусматривать доступ для механической очистки. Малый межпластинчатый зазор для волокнистых сред резко повышает риск забивания и остановки, поэтому берут широкие каналы. Превышение скорости потока свыше 3 м/с может вызвать.
данные обновлены 2026-10-21 ·
1. Подбор теплообменника для волокнистых сред
Волокна и пульпа требуют свободного прохода, который не перекрывается отдельными включениями. Для исходной темы указан увеличенный межпластинчатый зазор от 12 мм и скорость потока свыше 1,5 м/с; эти ориентиры читают вместе с длиной волокна, плотностью пульпы и допустимым перепадом давления.

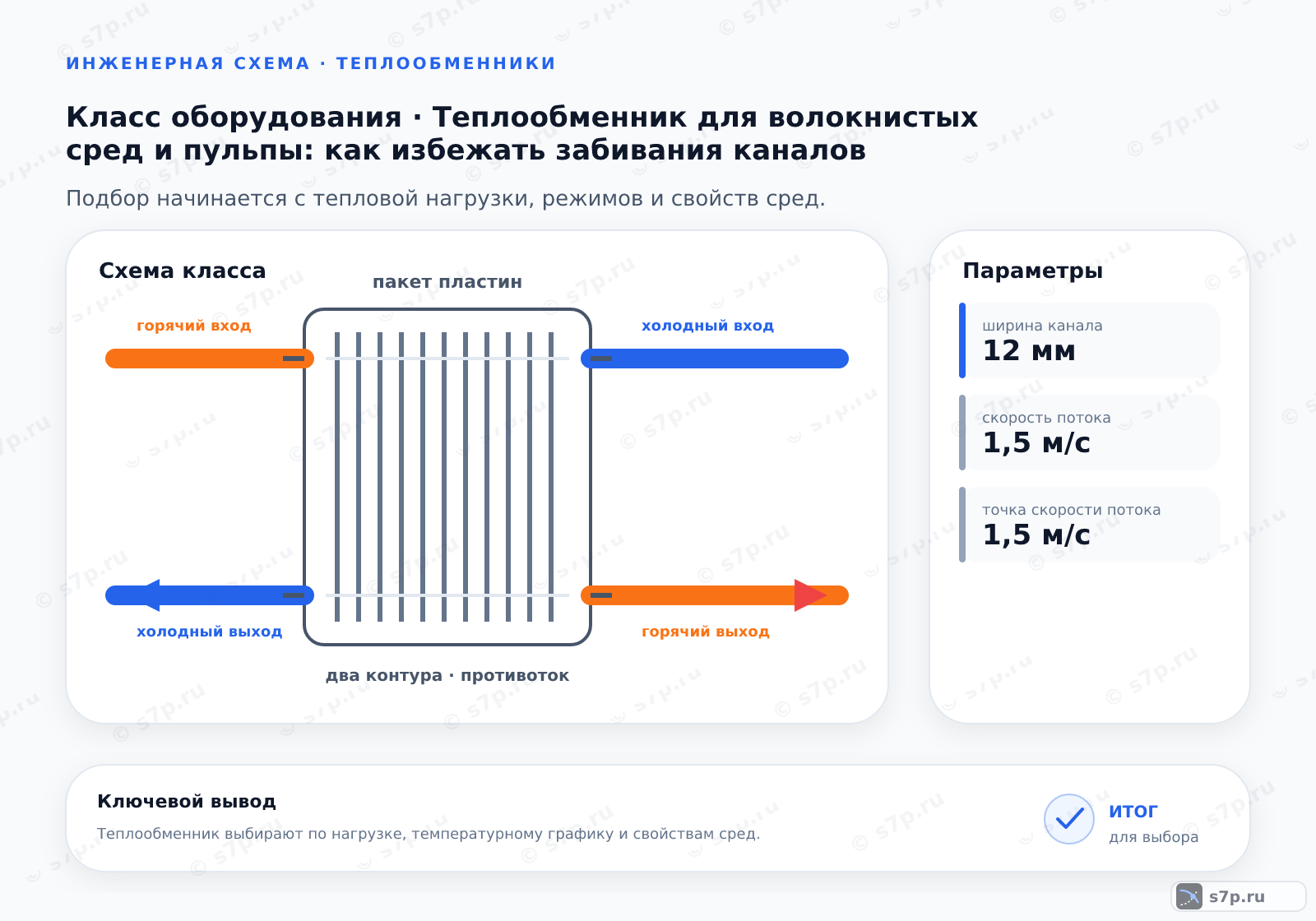

Пластинчатое или кожухотрубное исполнение выбирают по составу среды и способу обслуживания. Узел должен допускать обратную промывку либо химическую очистку без разборки, а при стойком засоре — механический доступ. Малый проход оценивают как риск остановки, а не как преимущество компактности.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
Расчёт для волокнистой среды начинается с вязкости, плотности пульпы, температуры входа и давления в системе. Эти величины влияют на реальный расход и сопротивление каналов, но не описывают размер и форму волокон. Их добавляют из технологического задания вместе с требованием к очистке.
Калькулятор сопоставляет ширину прохода с длиной волокна и скоростью движения. Итог проверяют по материалу пластин, патрубкам, фильтрации и возможности промывки. Если давление растёт из-за загрязнения, сначала оценивают состояние канала и режим насоса, а не увеличивают скорость без проверки.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
В таблице для расчёта приведены вязкость среды, плотность пульпы, температура входа и давление. Эти входы нужны для тепловой и гидравлической оценки, но безопасный проход определяется ещё волокнистостью и размером включений. Приведённые значения сверяют с паспортом и фактическим анализом среды.
При заполнении опросного листа описывают колебания состава, допустимый перепад давления, направление промывки и доступ к каналам. Скорость выбирают с учётом самоочищения и нагрузки на аппарат. Любое изменение ширины канала повторно проверяют по насосной части и способу удаления волокон.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Вязкость среды | 1.2 мПа·с | мПа·с | инженерная практика; сверить по паспорту |
| Плотность пульпы | 1100 кг/м³ | кг/м³ | инженерная практика; сверить по паспорту |
| Температура входа | 80 °C | °C | инженерная практика; сверить по паспорту |
| Давление в системе | 2.5 бар | бар | инженерная практика; сверить по паспорту |
4. Сравнение вариантов
Сравнение вариантов начинают с того, как каждый аппарат проводит волокнистую среду и каким способом освобождаются каналы. Широкопроходный пластинчатый аппарат даёт компактную схему, кожухотрубный вариант оценивают по механической очистке и доступу к трубам. Одинаковое название назначения не означает одинаковую проходимость.
В таблице сравнивают ширину прохода, материал, сопротивление, присоединения и доступ к обслуживанию. Для каждого решения фиксируют, нужна ли обратная промывка, химическая очистка или остановка с разборкой. Выбор связывают с плотностью и вязкостью среды, а не только с требуемой тепловой нагрузкой.

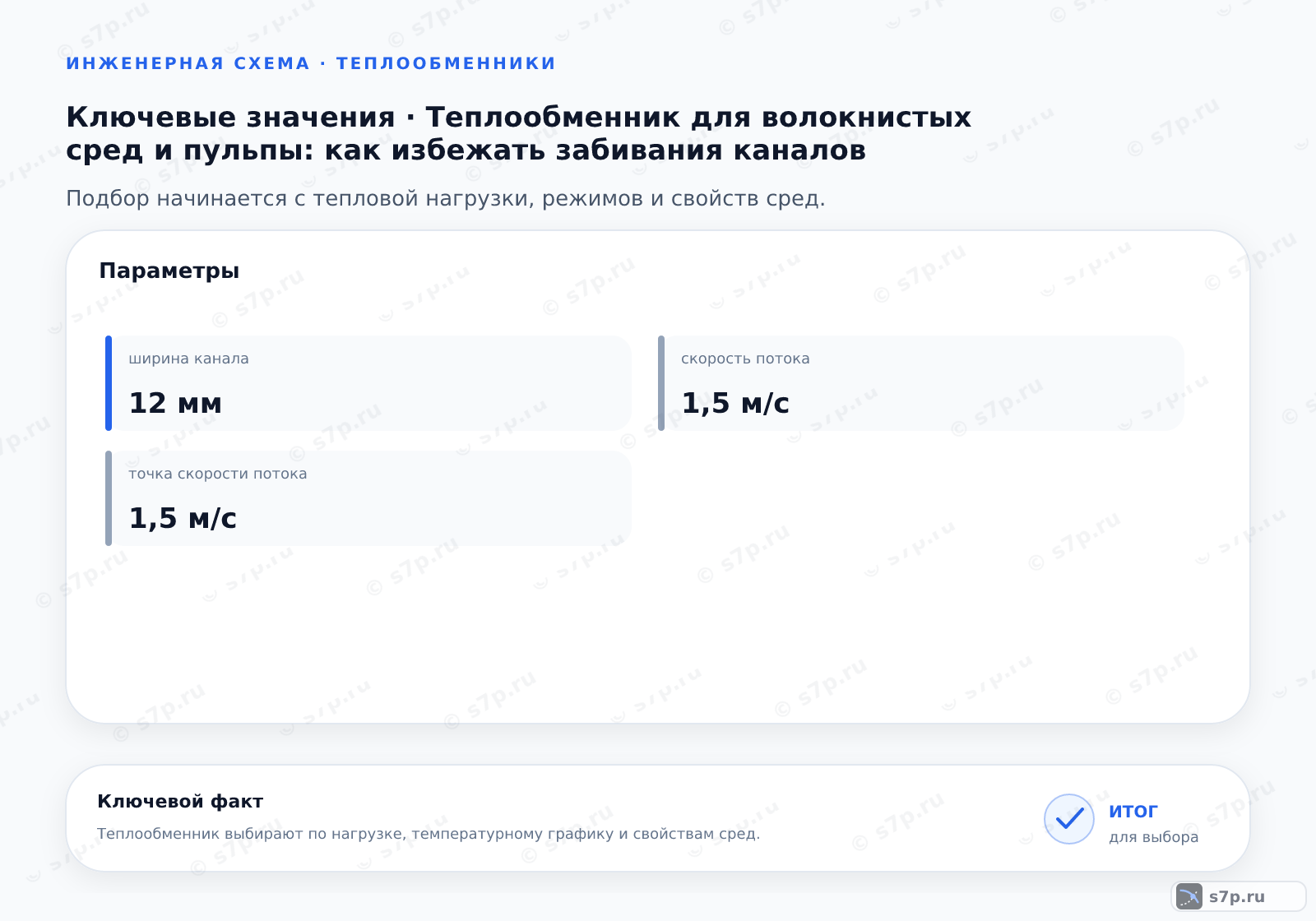

Минимальный зазор
Для работы с волокнистыми средами требуется межпластинчатый зазор не менее 12 мм.
Скорость потока
Необходимая турбулентность обеспечивается скоростью потока свыше 1,5 м/с.
Опасность малого зазора
Использование пластин с зазором менее 5 мм приводит к быстрому забиванию.
Какой зазор требуется для работы с волокнистыми средами?
5. Диаграмма зависимости
Диаграмма зависимости показывает компромисс между скоростью, сопротивлением и риском забивания. Повышение скорости может поддерживать движение волокон, но одновременно увеличивает гидравлическую нагрузку; поэтому точку режима проверяют по давлению и насосу. Для исходной темы ориентир скорости потока составляет 1,5 м/с.
График не учитывает автоматически форму волокон, их концентрацию и склонность к спутыванию. Эти свойства уточняют по процессу и затем проверяют возможность промывки. Если расчётная точка близка к ограничению по давлению, выбирают другую геометрию канала или меняют организацию очистки.
6. Типичные ошибки подбора
Волокнистая среда требует прохода, который не перекрывается включениями, и схемы очистки, доступной без случайного повреждения пластин. Ширину канала, скорость, давление и свойства пульпы проверяют совместно; выбор только по тепловой нагрузке не показывает риск забивания.
Засорение начинается не только при малой скорости. Его вызывают узкий проход, длинные волокна, неоднородная пульпа, неверно выбранный фильтр или отсутствие обратной промывки. При росте перепада давления сопоставляют показания на чистом и загрязнённом аппарате, затем определяют участок накопления.
Механическую очистку планируют так, чтобы не повредить пластины и уплотнения, а химический состав проверяют на совместимость с материалами. Превышение скорости выше исходного режима не считается универсальным лечением: оно может увеличить сопротивление и нагрузку на соединения.
Частые вопросы
Какой проход выбрать для среды с волокнами?
Выбирают широкие каналы, сопоставляя их ширину с длиной и формой волокон, плотностью пульпы и допустимым перепадом давления. Для темы исходно указан межпластинчатый зазор от 12 мм. Это не универсальная настройка: фактический проход подтверждают расчётом, анализом среды, паспортом и способом очистки.
Когда предпочтителен пластинчатый аппарат, а когда кожухотрубный?
Пластинчатый вариант удобен при компактной обвязке и доступе к разборке, если его каналы пропускают волокна и предусмотрена промывка. Кожухотрубный рассматривают при необходимости механического доступа к трубам и другой организации потока. Оба решения сравнивают по проходимости, материалу, сопротивлению и реальному способу удаления засора.
Как связать скорость потока с риском забивания?
Скорость должна поддерживать движение волокон и не допускать оседания, но её увеличение повышает сопротивление и нагрузку на аппарат. В исходной странице ориентир превышает 1,5 м/с. Режим проверяют вместе с давлением, насосом, формой включений и возможностью обратной промывки, а не выбирают по одному числу.
Какие сведения нужны для расчёта такого аппарата?
Фиксируют вязкость, плотность, температуру и давление, а также расход, размер и форму волокон, их концентрацию и склонность к спутыванию. Отдельно описывают режим очистки и допустимый перепад давления. Табличных свойств жидкости недостаточно, если они не показывают, что произойдёт с каналом при попадании включений.
Как организовать очистку без частой разборки пакета?
Схему проектируют с возможностью обратной промывки или химической очистки без разборки, как указано в исходной инфографике. Направление промывки должно освобождать проход, а состав — быть совместимым с пластинами и уплотнениями. При стойком засоре предусматривают механический доступ и безопасный отвод промывочной среды.
Какая ошибка чаще всего приводит к остановке аппарата?
Частая причина — выбор узкого прохода по тепловой нагрузке без учёта длины волокон и фильтрации. Дополнительный риск создаёт попытка лечить засор только увеличением скорости. При росте перепада давления проверяют состав пульпы, фильтр, направление потока и состояние каналов, затем меняют геометрию или порядок очистки.
