Теплообменник подбирается по максимальному часовому расходу горячей воды с учётом температурного графика сети и коэффициента одновременности водоразбора. Недопустимо превышать максимальное давление, указанное в паспорте теплообменника, так как это может привести к разгерметизации и разрушению пластин. Отсутствие фильтрации на входе в теплообменник приводит к быстрому засорению пластин и снижению теплопередачи на 20–30%.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.

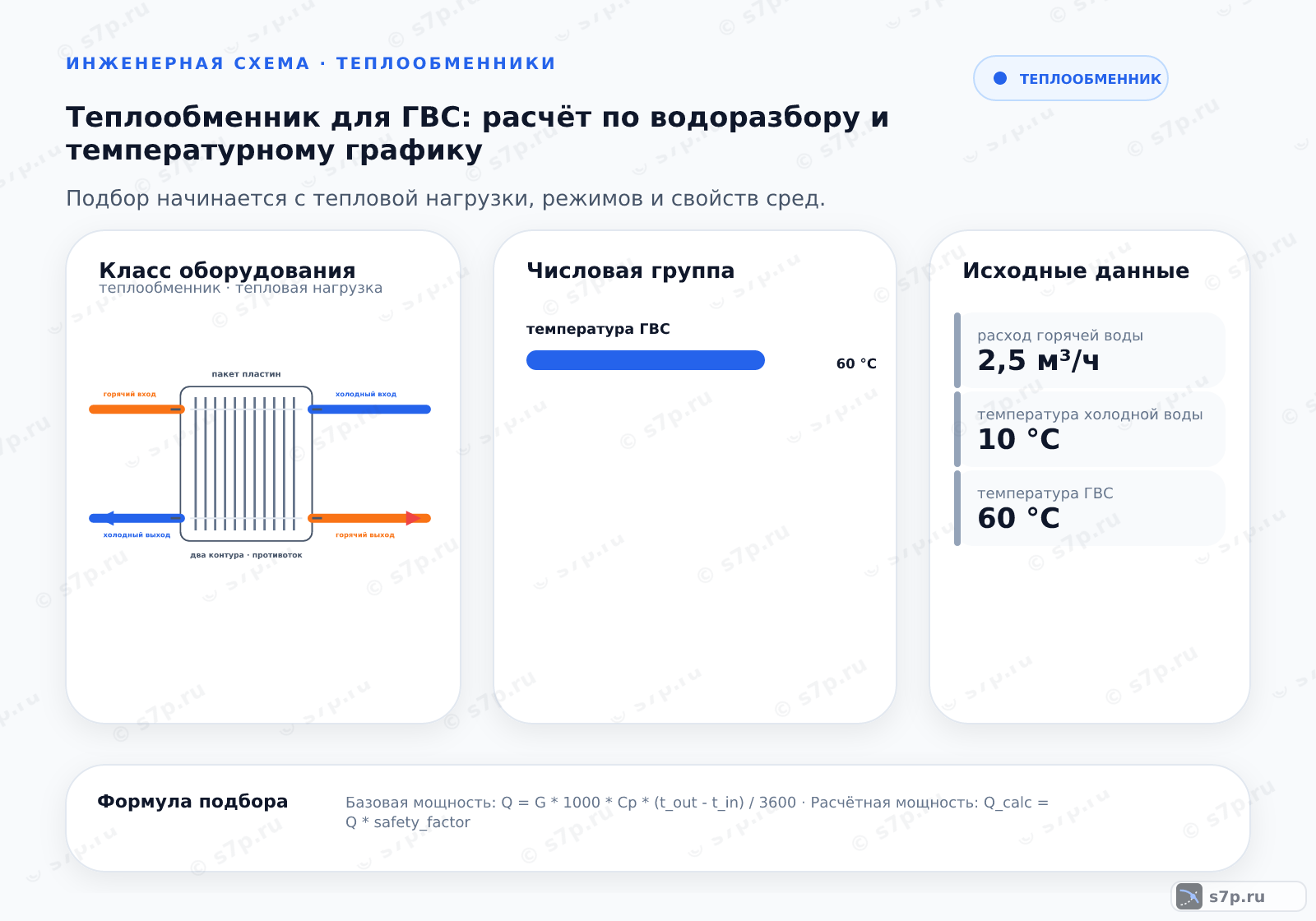

1. Подбор теплообменника для ГВС
Для горячего водоснабжения аппарат подбирают по максимальному часовому расходу, температурному графику сети и коэффициенту одновременности водоразбора. Давление и возможность очистки проверяют одновременно с тепловой нагрузкой. Средний расход без учёта пиков может дать недостаточную производительность в период разбора.
Фильтрация на входе защищает пластины от механических примесей, но не заменяет расчёт. Материал и уплотнения сверяют с температурой и качеством воды, а допустимое давление — с паспортом. Схему оценивают целиком: сеть, теплообменник, фильтр и потребитель должны работать в согласованном режиме.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
В расчёт передают расход горячей воды, температуру холодной воды, требуемую температуру ГВС, давление системы и коэффициент одновременности. Если предусмотрен запас мощности, его берут из согласованного расчёта и сверяют с паспортом, а не подменяют произвольной надбавкой.
Результат проверяют по температурному графику и допустимому перепаду давления. Отдельно смотрят на доступ к фильтру и промывке, потому что загрязнение пластин меняет фактическую теплопередачу. При отличии реального водоразбора от исходного пересматривают расчёт, а не компенсируют нехватку только настройкой.
3. Исходные данные для расчёта
Исходные данные разделяют на расход, температуры, давление и коэффициенты режима. В таблице приведены расход горячей воды, температуры холодной воды и ГВС, давление бытовой сети, коэффициент одновременности и коэффициент запаса мощности. Каждое поле влияет на свою часть расчёта и должно иметь понятный источник.
Температурные значения сверяют с проектным графиком, а расход — с характером водоразбора. Давление ограничивает выбор пластин и соединений. Коэффициент одновременности нельзя переносить между объектами без проверки, поскольку он зависит от схемы потребления. После подбора проверяют паспорт и доступность фильтрации.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Расход горячей воды | 2.5 м³/ч | м³/ч | инженерная практика; пример для дома |
| Температура холодной воды | 10 °C | °C | СП 41-103-2000; средняя температура |
| Температура ГВС | 60 °C | °C | СП 41-103-2000; норматив |
| Давление в системе | 6 бар | бар | инженерная практика; бытовые сети |
| Коэффициент одновременности | 0.25 безразм. | безразм. | СП 41-103-2000; для многоэтажки |
| Коэффициент запаса мощности | 1.15 безразм. | безразм. | инженерная практика; рекомендация |
4. Сравнение вариантов
Варианты сравнивают по способности держать требуемую температуру при максимальном разборе, по сопротивлению и по удобству очистки. Запас мощности рассматривают вместе с загрязнением пластин и пиковым режимом, а не как самостоятельное достоинство. Давление каждой стороны должно оставаться в пределах паспорта.
Аппарат с меньшим сопротивлением не всегда решает задачу, если его площадь или материал не соответствуют температурному графику. При сравнении проверяют фильтр, доступ к промывке, тип уплотнений и последствия смешения сред. Итоговый вариант должен совпадать с исходными расходами и условиями сети.
По чему подбирают теплообменник ГВС
Теплообменник ГВС подбирают по максимальному часовому расходу горячей воды с учётом температурного графика сети и коэффициента одновременности водоразбора.
Зачем запас мощности
Запас мощности 10–20 % компенсирует загрязнение пластин и пиковые нагрузки и держит температуру воды стабильной.
Почему нужна фильтрация
Без фильтрации на входе пластины быстро засоряются, и теплопередача падает на 20–30 %.
По какому параметру подбирают теплообменник ГВС?
5. Диаграмма зависимости

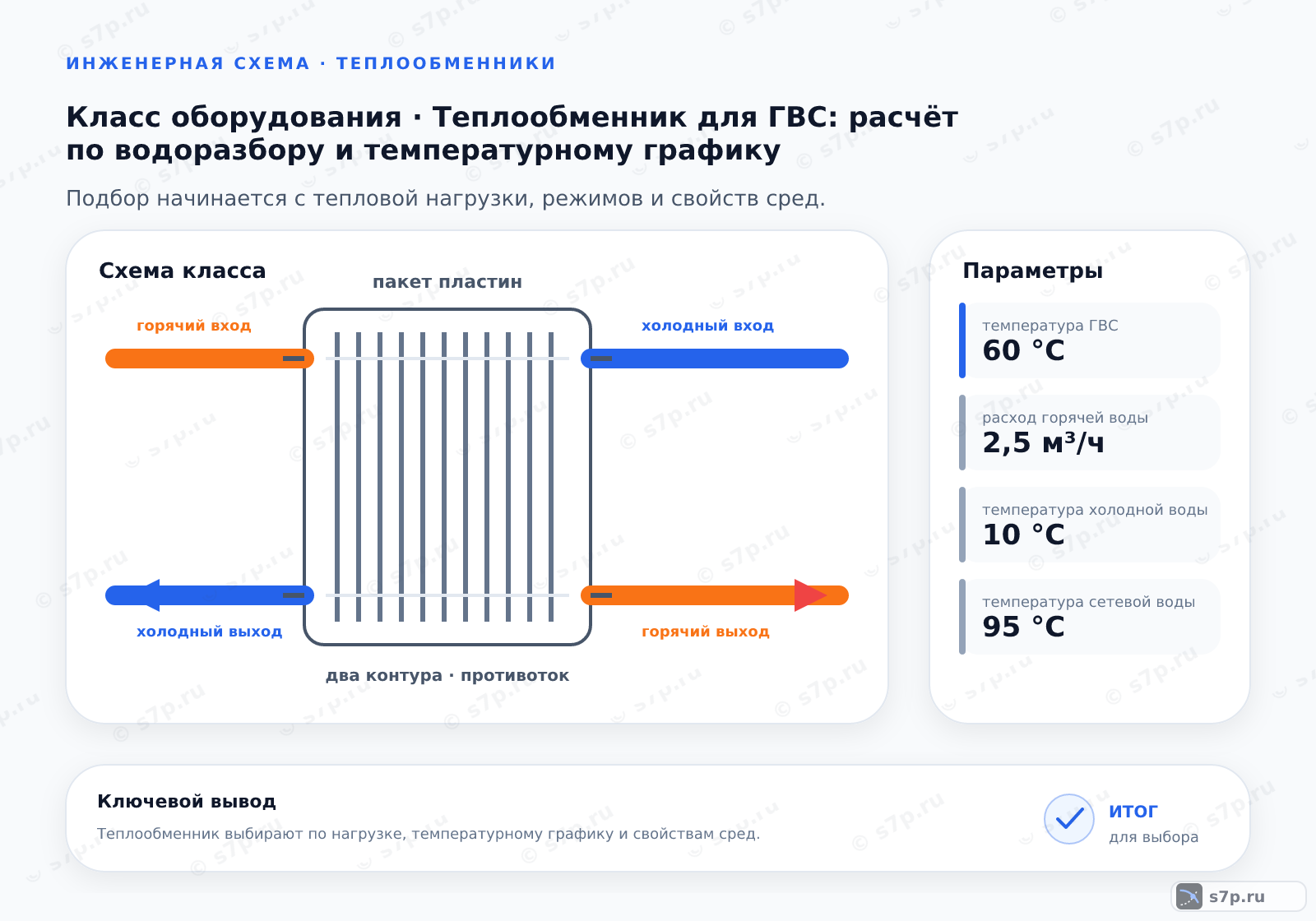

Диаграмма показывает связь между температурами сетевой воды, холодной воды и ГВС, а также с расходом. При изменении водоразбора меняется тепловая нагрузка, поэтому точку на графике читают вместе с коэффициентом одновременности и рабочим давлением.
График помогает заметить несовместимость исходных данных: требуемая температура может не достигаться при имеющемся температурном графике или расходе. Перед принятием результата проверяют загрязнение, фильтрацию, перепад давления и паспортные ограничения. Расчёт не заменяет контроль фактического водоразбора после запуска.
6. Типичные ошибки подбора
Температура воды ниже 60 °C создаёт риск размножения легионелл, что требует дополнительного обеззараживания или повышения температуры. Использование воды с высоким содержанием хлоридов без защиты из AISI 316L приводит к точечной коррозии и протечкам. Работа теплообменника при минимальном расходе ниже 30% от номинального может вызвать локальный перегрев и образование накипи.
Недостаточная фильтрация быстро засоряет пластины и уменьшает теплопередачу. Другая ошибка — расчёт по среднему водоразбору без проверки максимального часового расхода. Перед изменением настройки проверяют фильтр, перепад давления, температуру на входе и выходе, а также фактическое положение арматуры.
Давление не должно превышать паспортное, иначе возрастает риск разгерметизации и повреждения пластин. Низкий расход также меняет режим теплопередачи и может вызвать локальный перегрев или накипь. После очистки сравнивают показания с исходным графиком и повторно оценивают рабочую точку с учётом санитарных ограничений по температуре.
Частые вопросы
Почему для ГВС считают максимальный, а не средний расход?
Среднее водопотребление не показывает момент одновременного разбора. Подбор по максимальному часовому расходу помогает проверить требуемую температуру в пиковом режиме, а коэффициент одновременности связывает расчёт с характером потребления. После этого учитывают температурный график сети, давление, фильтрацию и паспортную тепловую производительность аппарата.
Какие температуры нужны для расчёта горячего водоснабжения?
Фиксируют температуру холодной воды, требуемую температуру ГВС и температуру сетевой воды либо другой греющей стороны. Значения должны относиться к одной схеме и проектному режиму. Вместе с ними указывают расход, давление и коэффициент одновременности. Если фактический график отличается, результат подбора пересматривают, а не компенсируют только настройкой.
Как загрязнение пластин отражается на работе ГВС?
Отложения уменьшают проходное сечение и доступную поверхность передачи тепла, поэтому растёт перепад давления и ухудшается нагрев воды. Фильтрация на входе снижает поступление механических примесей, но не отменяет промывку. При ухудшении режима сравнивают температуру, расход и давление до изменения настроек, затем проверяют фильтр и состояние каналов.
Что важнее сравнить у двух вариантов теплообменника?
Сравнивают способность держать требуемую температуру при максимальном разборе, сопротивление, допустимое давление, материал, тип уплотнений и доступ к очистке. Большая мощность сама по себе не решает задачу, если аппарат не подходит по графику сети или создаёт чрезмерную нагрузку на насос. Итог сверяют с расходами и схемой потребителя.
Как учитывать коэффициент одновременности при выборе?
Коэффициент одновременности связывает установленный состав потребителей с вероятным одновременным водоразбором. Его берут из согласованных исходных данных и не переносят между объектами без проверки. После расчёта смотрят, что полученный расход согласуется с температурным графиком, давлением и рабочей точкой. При изменении схемы потребления расчёт повторяют.
Что проверить, если температура ГВС не достигается?
Проверяют фактический расход, температуру обеих сторон, фильтр, перепад давления и положение арматуры. Затем сравнивают режим с расчётной точкой и паспортом. Причиной может быть загрязнение пластин, недостаточный температурный график, ошибочный коэффициент одновременности или ограничение по давлению. Настройку меняют после проверки гидравлики и теплопередачи.
