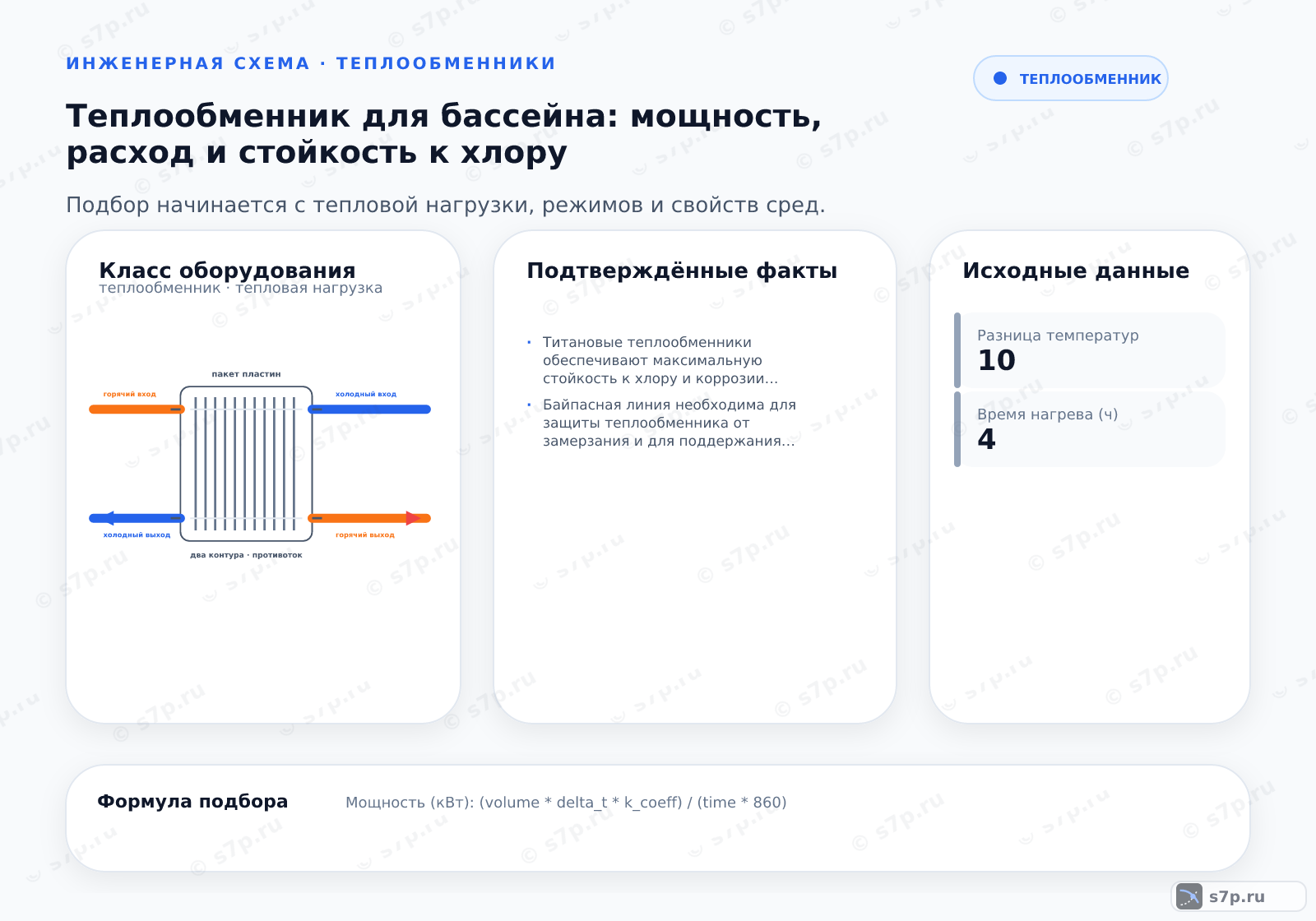

Для бассейна теплообменник подбирают по тепловой мощности, расходу, давлению и стойкости материалов к хлорированной воде. Титан обладает стойкостью к хлору и коррозии, а рабочую точку согласуют с сопротивлением аппарата и возможностями циркуляционного насоса. В расчёте учитывают объём бассейна, перепад температур, требуемое время нагрева и фактический расход воды, затем проверяют фильтрацию, присоединения и паспортное давление.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Как подобрать Теплообменник для бассейна: мощность, расход и стойкость к хлору: суть
Для бассейна сопоставляют свойства хлорированной воды, требуемую тепловую мощность, расход и давление с возможностями аппарата. Титан выбирают из-за стойкости к хлору и коррозии, а медные аппараты в такой среде не используют. Гидравлическое сопротивление учитывают вместе с рабочей точкой циркуляционного насоса.
Подбор не сводят к объёму чаши. Учитывают перепад температур, требуемое время нагрева и фактический расход воды, затем проверяют присоединения и допустимое давление. Материал, расчётный режим и фильтрация должны рассматриваться как одна система, иначе подходящий по мощности аппарат может быстро потерять теплопередачу.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Калькулятор подбора
В расчёт передают объём бассейна, целевой перепад температур, требуемое время нагрева, расход воды и давление системы. Объём и время описывают тепловую задачу, расход определяет гидравлический режим, а давление ограничивает конструкцию и соединения.
После получения результата сверяют материал с составом воды и проверяют, сможет ли насос работать с сопротивлением аппарата. Отдельно оценивают место для фильтра, байпаса и обслуживания. Если исходные данные относятся к другой чаше или другому контуру, их не подменяют приблизительным значением без нового расчёта.
Введите параметры системы — получите ориентировочный результат. Для проекта уточните значения у инженера.
Расчёт предварительный и не заменяет проектную документацию.
3. Исходные данные для расчёта
Таблица объединяет объём бассейна, перепад температур, время нагрева, расход воды и давление в системе. Эти параметры связывают тепловую нагрузку с циркуляцией: изменение времени нагрева влияет на требуемую мощность, а изменение расхода — на скорость и сопротивление потока.
Исходные значения используют как пример для проверки логики подбора, а не как универсальный режим. Перед монтажом уточняют состав воды, концентрацию хлора, фактический расход и ограничения насоса. Паспорт теплообменника должен подтверждать материал, давление и допустимые условия очистки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Объем бассейна | 50 м³ | м³ | инженерная практика; исходные данные |
| Перепад температур | 10 °C | °C | инженерная практика; целевой параметр |
| Время нагрева | 4 ч | ч | инженерная практика; целевой параметр |
| Расход воды | 5 м³/ч | м³/ч | инженерная практика; типичный расход |
| Давление в системе | 2 бар | бар | инженерная практика; рабочее давление |
4. Сравнение вариантов
Титан сохраняет стойкость в хлорированной воде лучше, чем материалы, чувствительные к такой среде. Нержавеющая сталь требует проверки состава воды и режима, а медь быстро разрушается и для хлорированного бассейна не подходит. Сравнение выполняют по коррозионной стойкости, мощности, сопротивлению и возможности промывки.
Высокая стойкость материала не отменяет механических ограничений. Давление проверяют по паспорту, каналы защищают фильтрацией, а насос согласуют с сопротивлением теплообменника. При выборе между вариантами учитывают также доступ к соединениям и последствия остановки аппарата для всей схемы бассейна.
Стойкость к хлору
Титановые теплообменники обеспечивают максимальную стойкость к хлору и коррозии.
Ограничение по давлению
Превышение давления 10 бар может привести к разрыву титановых каналов и утечке теплоносителя.
Запрет на медь
Медные теплообменники запрещены в хлорированных бассейнах из-за быстрого разрушения металла.
Какой материал теплообменника является наиболее стойким к хлору и коррозии в бассейнах?
5. Диаграмма зависимости
Диаграмма связывает тепловую задачу с объёмом воды, перепадом температур и временем нагрева. При изменении расхода меняются условия движения и передача тепла, поэтому точку на графике читают вместе с давлением и ограничениями аппарата.
Графическое сравнение не заменяет проверку материала и гидравлики. Даже рассчитанная мощность не решает проблему, если хлорированная вода вызывает коррозию, насос не преодолевает сопротивление или отсутствует доступ к фильтру. Результат сопоставляют с паспортом и фактической схемой циркуляции.
6. Типичные ошибки подбора
Отсутствие фильтра тонкой очистки приводит к засорению каналов и потере теплоотдачи. Байпас нужен для режима, когда теплообменник отключён: насос не должен прогонять поток через закрытый или изолированный участок. Схему обвязки проверяют по фактическим положениям арматуры, а не только по её наличию.
Перед запуском проверяют материал, герметичность, направление движения, состояние фильтра и согласование насоса с сопротивлением. Если давление растёт или нагрев замедляется, сначала осматривают фильтр и каналы. Медные детали в контакте с хлорированной водой не заменяют фильтрацию и не устраняют коррозионный риск.
Частые вопросы
Почему для хлорированного бассейна выбирают титан?
Титан устойчив к хлору и коррозии благодаря защитной оксидной плёнке. Это не отменяет проверки давления, скорости, состава воды и состояния соединений. Медные теплообменники для хлорированного бассейна не используют. Материал выбирают вместе с фильтрацией, насосом и режимом очистки, потому что коррозионная стойкость не компенсирует засорённые каналы или неподходящую гидравлику.
Какие исходные данные вводят при подборе аппарата для чаши?
Указывают объём бассейна, целевой перепад температур, требуемое время нагрева, расход воды и давление системы. Дополнительно уточняют состав воды, концентрацию хлора, материал существующей обвязки и рабочую точку насоса. Объём и время описывают тепловую задачу, а расход и давление определяют гидравлические ограничения.
Можно ли заменить титановый аппарат нержавеющим?
Замена возможна только после проверки состава воды, температуры, скорости, давления и паспортной стойкости материала. Нержавеющая сталь чувствительнее к сочетанию хлоридов и температуры, поэтому её нельзя выбирать по одинаковой мощности. Сравнивают также каналы, порты, крепёж, уплотнения и режим очистки. При жёстких условиях титан остаётся более подходящим материалом.
Зачем нужен байпас в обвязке бассейнового теплообменника?
Байпас позволяет изолировать теплообменник для очистки, ремонта или временного отключения, сохранив циркуляцию по предусмотренному пути. Без него насос может работать против закрытого участка, что увеличивает нагрузку на фильтр и арматуру. Проверяют не только наличие байпаса, но и фактическое положение задвижек, направление потока и возможность безопасно вывести аппарат из схемы.
Что делать при росте давления и замедлении нагрева?
Сначала проверяют фильтр тонкой очистки, состояние каналов, направление потока и работу насоса. Рост давления часто связан с засорением, а замедление нагрева — с уменьшением проходного сечения или несоответствием расхода. Затем оценивают материал и герметичность. Не компенсируют проблему случайной настройкой, пока не исключены загрязнение и закрытый участок.
Какие ограничения нужно сверить перед запуском?
Сверяют материал с хлорированной водой, паспортное давление, расход, сопротивление и допустимый режим очистки. Проверяют фильтрацию, байпас, герметичность соединений и согласование насоса с аппаратом. Медные детали в контакте со средой удаляют из схемы. После запуска наблюдают за температурой, перепадом давления и появлением признаков коррозии или утечки.
