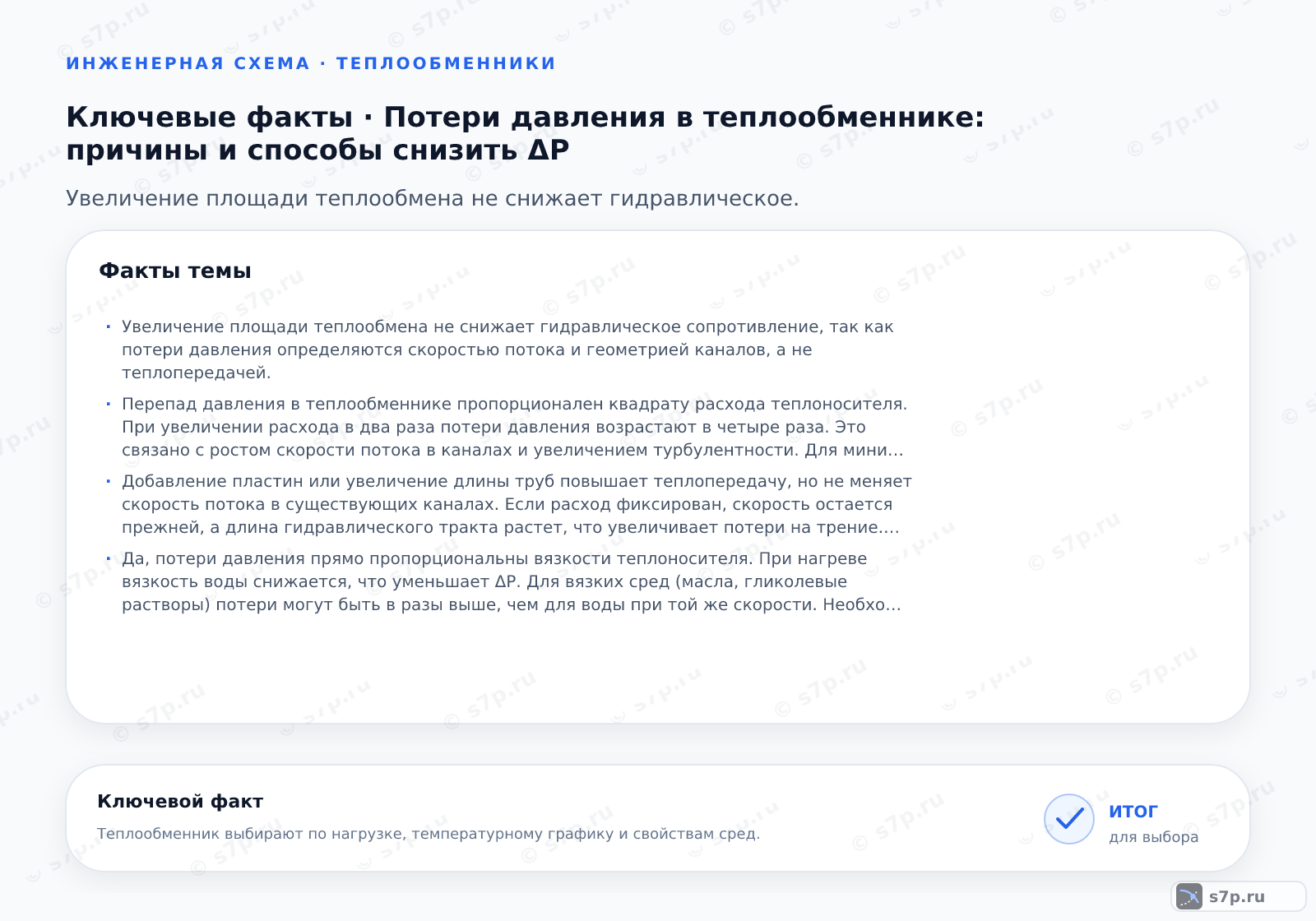

Увеличение площади теплообмена не снижает гидравлическое сопротивление, так как потери давления определяются скоростью потока и геометрией каналов, а не теплопередачей. Очистка каналов снижает перепад давления на 20–30% и восстанавливает теплопередачу.
данные обновлены 2026-10-21 ·
1. Что такое потери давления в теплообменнике
Потери давления — это разность давлений, которую поток тратит на прохождение каналов, поворотов, входных зон и выходных соединений. Она зависит от расхода, вязкости, геометрии и состояния поверхности. Тепловая площадь сама по себе не показывает, хватит ли напора насоса для выбранного аппарата.
При загрязнении проход становится уже, а распределение среды ухудшается. Измерение перепада на входе и выходе помогает отличить рост сопротивления от неисправности насоса или закрытой арматуры. Сравнение ведут с доступным напором и допустимым режимом контура.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы

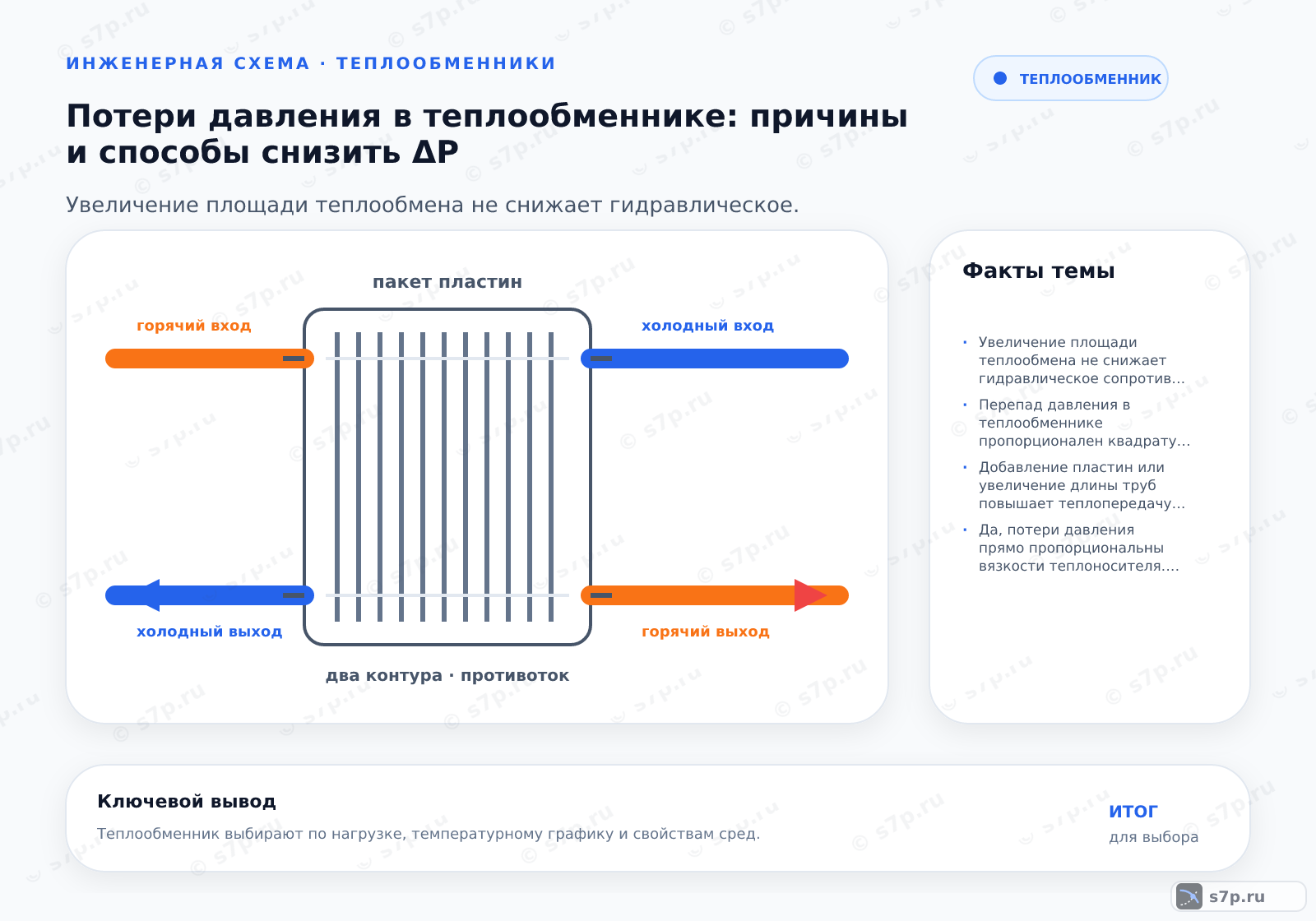

Среда входит через распределительную зону, проходит по узким каналам и выходит через коллектор. Гофра, ширина прохода, число каналов и схема ходов задают скорость и сопротивление. Одновременно рельеф перемешивает поток и поддерживает передачу тепла через пластину.
Гидравлический расчёт рассматривает аппарат вместе с фильтром, арматурой, трубами и насосом. Локальное сопротивление каждого элемента складывается с сопротивлением каналов. Поэтому изменение обвязки или степени загрязнения меняет рабочую точку даже при неизменной площади теплообмена.
- Шаг 1Определить расчетный расход теплоносителя и его физические свойства при рабочей температуре.
- Шаг 2Выбрать предварительную геометрию теплообменника (тип, размер, число каналов или труб).
- Шаг 3Рассчитать скорость потока в каналах и число Рейнольдса для определения режима течения.
- Шаг 4Вычислить коэффициент гидравлического сопротивления и суммарный перепад давления в аппарате.
- Шаг 5Сравнить полученный ΔP с доступным напором насоса и допустимыми нормами (обычно до 0.5 бар).
3. Ключевые параметры
Для оценки перепада фиксируют расход, скорость, вязкость, температуру, давление и сопротивление чистого аппарата. Отдельно указывают доступный напор насоса и предел, который допускает система. Эти параметры рассматривают совместно: рост расхода ускоряет поток, а нагрев меняет вязкость и характер движения.
Паспортные значения сопоставляют с расчётом для обеих сред. Если фактический перепад выше ожидаемого, проверяют фильтр, распределение, состояние каналов и положение арматуры. Увеличение площади без пересмотра проходного сечения может сохранить теплопередачу, но не устранить гидравлическое ограничение.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Номинальный расход воды | 5 м3/ч | м3/ч | инженерная практика; сверить по паспорту |
| Рабочий перепад давления | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Скорость потока в канале | 1.2 м/с | м/с | СП 41-103-2000 |
| Рабочее давление системы | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 70 °C | °C | инженерная практика; сверить по паспорту |
4. Схема работы

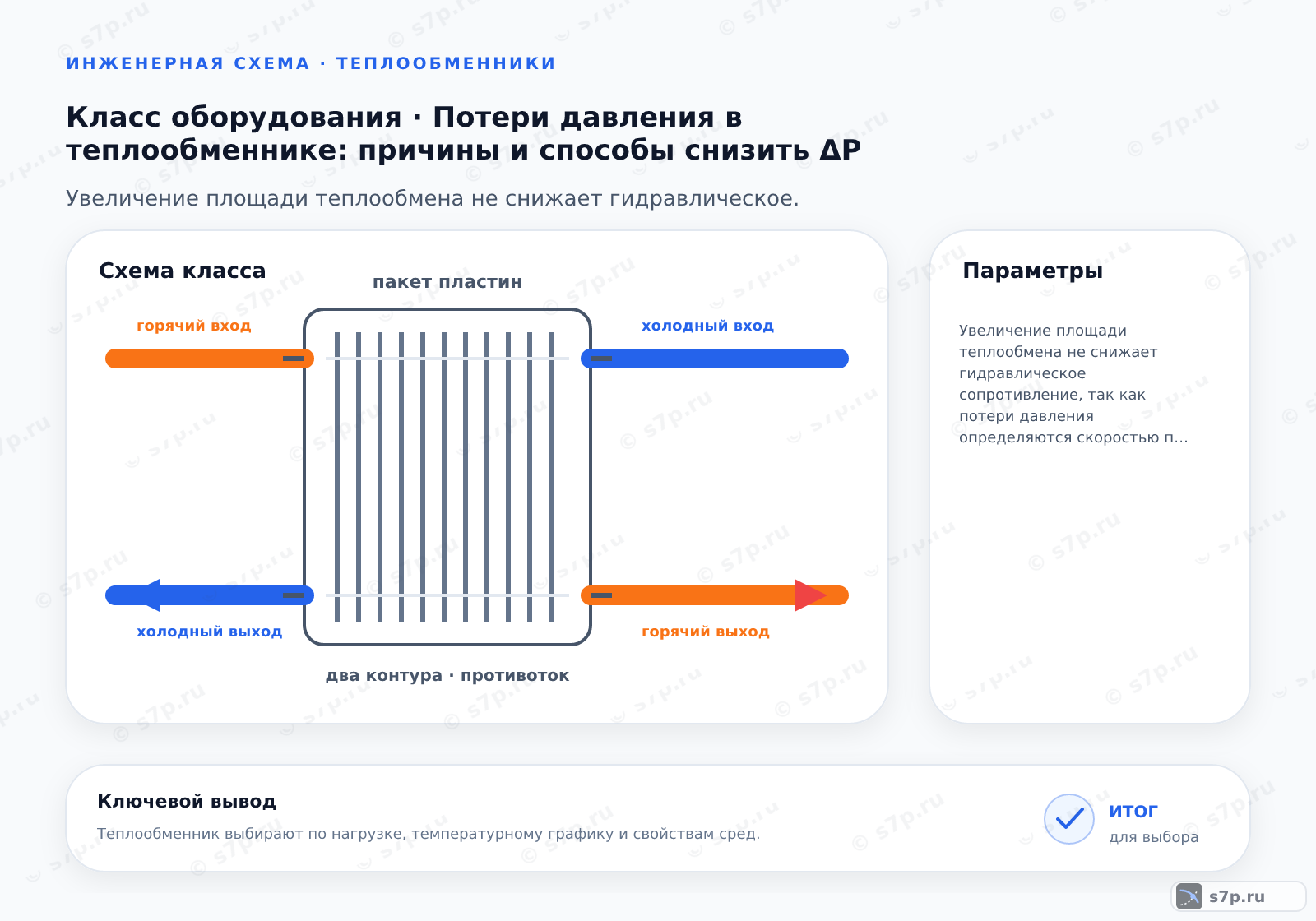

В схеме работы измерительные точки ставят до и после теплообменника на каждом контуре. Разность давлений показывает сопротивление аппарата, а температуры помогают понять, сохраняется ли требуемая тепловая работа. Потоки рассматривают по направлению движения от входного патрубка к выходному.
Диагностику проводят при устойчивом режиме и исправных фильтрах. Если перепад растёт только на одном контуре, ищут локальное загрязнение или ошибку подключения. Если он изменяется вместе с работой насоса, проверяют расход, регулирование и внешнюю часть трубопровода.
5. Виды и разновидности
Сопротивление различается у аппаратов с разной шириной каналов, рисунком пластин, числом ходов и способом распределения среды. Узкий канал усиливает перемешивание и теплопередачу, но требует большего напора. Более свободный проход уменьшает потери, однако может изменить тепловой режим.
Для загрязнённых сред дополнительно учитывают скорость зарастания и доступность промывки. Для вязкой среды проверяют сопротивление на рабочей температуре, а не по свойствам холодной жидкости. Сравнение вариантов проводят при одинаковом расходе, температуре и схеме подключения.
| Значение | Источник |
|---|---|
| Пластинчатый теплообменник: высокая эффективность, легко расширяется добавлением пластин. | ГОСТ Р 54817-2011 |
| Кожухотрубный теплообменник: высокая прочность, подходит для высоких давлений и грязных сред. | СП 41-103-2000 |
| Паяный теплообменник: компактный, без прокладок, ограничен по давлению и чистке. | инженерная практика |
Причины потерь давления
Потери давления возникают из-за трения теплоносителя о стенки каналов и местных сопротивлений, таких как повороты и сужения.
Влияние площади теплообмена
Увеличение площади теплообмена не приводит к снижению гидравлического сопротивления аппарата.
Эффект очистки
Очистка каналов позволяет снизить перепад давления на 20–30% и восстановить теплопередачу.
Какое действие позволяет снизить перепад давления в теплообменнике?
6. На что влияет и зачем нужно
Увеличение числа каналов распределяет поток по большему проходному сечению и обычно снижает скорость в каждом канале. При нагреве воды её вязкость меняется, поэтому сопротивление нельзя переносить из одного режима в другой без пересчёта.
Контроль перепада защищает и тепловую, и насосную часть системы. Слишком высокое сопротивление уменьшает расход, а слишком малое при неверной компоновке может указывать на обходной путь или слабое распределение. Измерения сопоставляют с расчётом и состоянием фильтров.
7. Частые ошибки и на что смотреть
Ошибки появляются при выборе по одной площади, игнорировании загрязнения и попытке компенсировать сопротивление увеличением напора без проверки каналов. Чрезмерная скорость вызывает шум и эрозионный износ, а закрытый фильтр имитирует неисправность теплообменника.
При отклонении перепада проверяют расход, фильтры, арматуру, направление потока и точки измерения. Затем очищают аппарат или корректируют гидравлическую схему. Изменение площади, насоса или числа каналов подтверждают расчётом, иначе причина может остаться скрытой.
Частые вопросы
Почему увеличение площади не устраняет перепад давления?
Перепад определяется расходом, скоростью, вязкостью и геометрией прохода. Площадь теплообмена описывает поверхность передачи тепла, но не говорит, хватит ли сечения каналов и напора насоса. Увеличение площади при сохранении узкого прохода может оставить сопротивление прежним. Поэтому тепловой расчёт сопровождают проверкой каналов, фильтров и всей обвязки.
Как найти причину внезапного роста сопротивления?
Сначала сравнивают давление до и после аппарата при устойчивом расходе. Затем проверяют фильтр, запорную арматуру, направление движения, воздух и состояние каналов. Если отклонение появилось только на одном контуре, ищут локальное загрязнение или закрытый участок. При изменении перепада вместе с насосом дополнительно проверяют регулирование и внешние трубопроводы.
Как температура среды влияет на гидравлику?
Нагрев меняет вязкость, а вместе с ней сопротивление движения по каналам. Для воды при повышении температуры сопротивление обычно уменьшается, но итог зависит от расхода, схемы и состояния поверхности. Расчёт проводят для рабочего режима, а не переносят без проверки с холодного пуска. Измерения давления и температуры снимают одновременно.
Что учитывать при выборе насоса для аппарата?
Сопоставляют сопротивление теплообменника с потерями в фильтре, арматуре, трубах и других элементах контура. Насос должен обеспечивать требуемый расход в общей рабочей точке, а не только преодолевать сопротивление одного аппарата. После выбора проверяют шум, вибрацию, регулирование и возможность очистки. Избыточный напор не заменяет исправную гидравлическую схему.
Чем различаются каналы с высокой и малой скоростью?
Высокая скорость усиливает перемешивание и передачу тепла, но увеличивает сопротивление, шум и риск эрозии. Малая скорость снижает гидравлическую нагрузку, однако может ухудшить теплопередачу и ускорить осаждение загрязнений. Рабочий режим выбирают по среде, материалам, доступному напору и допустимому перепаду, затем проверяют его на фактическом расходе.
Что проверить после очистки каналов?
После очистки контролируют удаление отложений, состояние прокладок, герметичность и направление потоков. Затем сравнивают перепад давления, расход и температуры с исходным исправным режимом. Если сопротивление осталось высоким, осматривают фильтры, распределительные зоны и внешнюю обвязку. Если перепад стал слишком малым, проверяют обходной путь и правильность подключения измерительных приборов.
