1. Полусварной или сварной теплообменник
Полусварной и сварной аппараты отличаются способом соединения каналов и доступом к внутренним поверхностям. При выборе сопоставляют давление, температуру, химический состав сред, требования к чистке и допустимость остановки оборудования. Конструкция должна соответствовать не только тепловой нагрузке, но и способу ремонта.
Сварное исполнение уменьшает зависимость от прокладок, однако вскрытие и локальный ремонт требуют другого подхода. Полусварное решение сохраняет часть возможностей разборного обслуживания и помогает разделять сложные среды. Итог определяют по режиму, материалам и доступному сервису.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Таблица сравнения
В таблице сопоставлены область применения, давление и температура, теплопередача, компактность, цена обслуживания и требования к материалам. Такие поля позволяют увидеть, где преимущество конструкции связано с процессом, а где оно создаёт дополнительную сложность при ремонте или очистке.
Сравнивать аппараты следует при одинаковых средах и тепловой нагрузке. Более высокая компактность не компенсирует несовместимость с паром или агрессивной жидкостью, а меньшая стоимость замены не отменяет ограничений по давлению. Решение фиксируют вместе с режимом и выбранной схемой обслуживания.
3. Определения вариантов
Полусварной аппарат объединяет сварные элементы в кассеты и уплотнённые соединения между ними. Такая схема разделяет контуры и сохраняет часть ремонтопригодности пластинчатого оборудования. Сварной аппарат формирует герметичные каналы постоянным соединением, поэтому его выбирают при требованиях к стойкости соединений и ограниченном применении прокладок.
У каждого исполнения есть собственная граница применимости. На неё влияют материалы, давление, температура, состав среды и возможность контроля швов. Одного признака недостаточно: одинаковая тепловая задача может потребовать разных конструкций при изменении химии, загрязнения или доступа к месту монтажа.
4. Плюсы и минусы сварной и полусварной конструкции
Компактность сварного исполнения освобождает место вокруг аппарата и сокращает число разъёмных соединений. Одновременно уменьшается возможность разобрать канал для механической ревизии. Поэтому выигрыш по габариту оценивают вместе с чистотой среды, доступом для промывки и планом диагностики.
Полусварная конструкция обычно оставляет больше вариантов для обслуживания отдельных элементов, но добавляет требования к уплотнениям и стяжке. При выборе сравнивают не только установленную мощность, но и последствия остановки, доступность запасных деталей и способ восстановления герметичности.

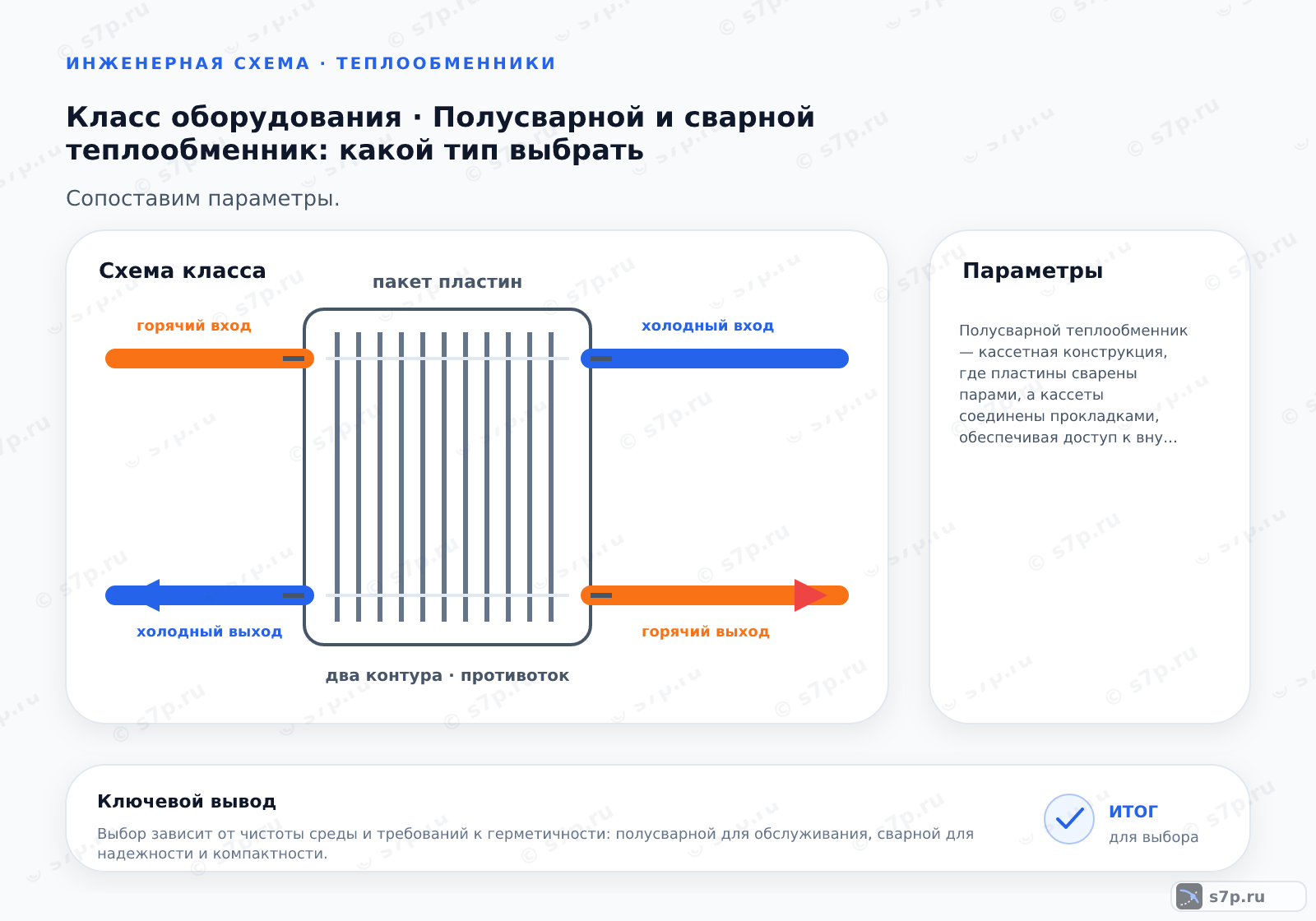

Конструкция полусварного теплообменника
Кассетная конструкция: пластины сварены парами, кассеты соединены прокладками.
Конструкция сварного теплообменника
Все пластины сварены в единый блок, исключая контакт сред с внешней средой.
Преимущества сварного аппарата
Компактность: занимает на 20–30% меньше места, чем полусварной аналог.
Какой тип теплообменника обеспечивает абсолютную герметичность и занимает меньше места?
5. Когда что применять
Для промышленных процессов с агрессивными средами или высоким давлением таблица указывает сварное исполнение как предпочтительное. Сварной аппарат также применяют при работе с высокотемпературным паром, когда прокладочные материалы могут потерять свойства. При стеснённой компоновке учитывают выигрыш по месту и доступ к соединениям.
Полусварной вариант выбирают там, где требуется сочетать стойкость сварных кассет с возможностью обслуживания уплотнённой части. Перед решением проверяют состав среды, температуру, давление, чистоту потока и доступность контроля. Если режимы меняются, подбор повторяют по новому сочетанию ограничений.
| Значение | Источник |
|---|---|
| Для промышленных процессов с агрессивными средами или высоким давлением (до 30 бар) предпочтителен сварной теплообменник. | инженерная практика; сверить по паспорту |
| В стесненных условиях котельной с ограничением по площади следует выбрать сварной аппарат для экономии места. | инженерная практика; сверить по паспорту |
| Для систем с высокотемпературным паром (>150°C) требуется сварной аппарат, так как прокладки могут разрушаться. | инженерная практика; сверить по паспорту |
6. Эксплуатация
Расходы эксплуатации включают энергию на прокачивание, очистку, контроль соединений и замену доступных деталей. Сварная конструкция может сократить работу с прокладками, но повысить требования к диагностике швов. Полусварная схема требует контроля уплотнений и состояния кассет при каждой разборке.
Смету составляют по реальному графику работы и способу обслуживания. В неё включают остановку, промывку, проверку материалов и запас деталей, а не только цену аппарата. Паспортные пределы давления и температуры сверяют с фактическим режимом до монтажа и после изменения среды.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Срок службы прокладки | 3 лет | лет | инженерная практика; сверить по паспорту |
| Экономия площади | 25 процент | процент | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 4500 Вт/м2К | Вт/м2К | инженерная практика; сверить по паспорту |
Частые вопросы
Когда сварное исполнение предпочтительнее полусварного?
Сварное исполнение выбирают при агрессивных средах, высоком давлении или работе с высокотемпературным паром, когда прокладки становятся ограничивающим элементом. Оно также удобно при тесной компоновке, если доступ для вскрытия не требуется постоянно. Перед решением проверяют материал, способ контроля швов, очистку, ремонтопригодность и последствия остановки оборудования.
Что сравнить кроме компактности аппарата?
Сопоставляют давление, температуру, теплопередачу, состав сред, доступ к каналам, стоимость обслуживания и заменяемые детали. Компактность сокращает место, но не отменяет проверку очистки и диагностики. Полусварная схема может дать иной баланс между стойкостью и ремонтопригодностью. Сравнение проводят при одинаковой нагрузке и одинаковой схеме потоков.
Почему прокладки ограничивают работу с горячим паром?
Прокладочный материал воспринимает не только температуру, но и химическое воздействие, давление и циклы нагрева. При неподходящем режиме он теряет эластичность, смещается или перестаёт герметизировать соединение. Для пара проверяют паспортный диапазон прокладки и возможность обслуживания. Если пределы не выдерживаются, рассматривают сварной аппарат с подходящими материалами.
В чём практическое преимущество полусварной конструкции?
Полусварная конструкция сочетает сварные элементы кассеты с обслуживаемой уплотнённой частью. Это помогает разделять сложные среды и сохранять доступ к части поверхности при ремонте. Преимущество проявляется только при подходящем давлении, температуре, химии и наличии места для вскрытия. Состояние кассет и прокладок проверяют после каждой разборки.
Как оценить стоимость эксплуатации двух вариантов?
В расчёт включают электроэнергию насоса, очистку, контроль соединений, замену прокладок или кассет, запас деталей и время остановки. Сварное исполнение может уменьшить работу с прокладками, но повысить требования к диагностике швов. Полусварное требует контроля уплотнений и стяжки. Сравнение ведут по реальному графику и загрязнению среды.
Какие проверки выполнить перед монтажом?
Проверяют состав сред, рабочие давление и температуру, материалы соединений, направление потоков и доступ для обслуживания. Для сварного аппарата уточняют способ контроля швов и очистки, для полусварного — состояние кассет и совместимость уплотнений. После монтажа контролируют герметичность, перепад давления и соответствие фактической схемы проектной.
