Пластинчатый теплообменник обеспечивает высокую теплоотдачу за счет турбулентного потока в узких каналах гофрированных пластин, что делает его компактным и эффективным решением для систем отопления и кондиционирования при условии чистых теплоносителей. Пластинчатый теплообменник — это аппарат, в котором тепло передается от одной среды к другой через тонкие гофрированные металлические пластины, разделенные уплотнениями, образуя узкие каналы для протекания теплоносителей. Увеличение скорости потока повышает коэффициент.
данные обновлены 2026-10-21 ·
1. Что такое пластинчатый теплообменник
Пластинчатый теплообменник передаёт тепло через тонкие гофрированные металлические пластины, разделённые уплотнениями. Гофра поддерживает движение в узких каналах и усиливает перемешивание, а соседние потоки остаются разделёнными. Компактность достигается плотной компоновкой поверхности в раме.
Работа аппарата зависит от чистоты теплоносителей, состояния прокладок, давления и температуры. Разборная конструкция допускает очистку и замену уплотнений, но требует правильной сборки и равномерной затяжки. Выбор делают по тепловой задаче вместе с возможностью обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Обслуживание начинают со слива теплоносителя и безопасного разжатия рамы. Пластины очищают, изношенные прокладки заменяют, затем возвращают элементы в нужном порядке и затягивают стяжные болты до паспортной нормы.
При разборке отмечают направление и последовательность пластин, чтобы не изменить чередование каналов. После сборки контролируют отсутствие перекоса и герметичность. Очистка должна удалить отложения, не повредив гофру и посадочные поверхности, иначе теплопередача и удержание давления ухудшатся.
- Шаг 1Подготовка рабочего места и слив теплоносителя из контуров.
- Шаг 2Откручивание стяжных болтов рамы и разжатие пакета пластин.
- Шаг 3Очистка пластин от накипи и механических загрязнений.
- Шаг 4Замена изношенных уплотнительных прокладок на новые.
- Шаг 5Сборка пакета пластин с соблюдением порядка чередования.
- Шаг 6Затяжка стяжных болтов динамометрическим ключом до нормы.
3. Ключевые параметры
К подбору относят толщину пластины, ширину канала, коэффициент теплопередачи, рабочее давление, температурный предел и падение давления. Эти значения связывают производительность с прочностью и гидравликой: увеличение скорости улучшает теплоотдачу, но повышает сопротивление.
Количество пластин и тип конструкции выбирают по тепловой нагрузке, среде, доступному перепаду давления и способу обслуживания. Перед монтажом проверяют совместимость прокладок и материалов с теплоносителями. Предельные значения берут из паспорта конкретного аппарата, а не из внешнего сходства моделей.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Толщина пластины | 0.4 мм | мм | инженерная практика; сверить по паспорту |
| Ширина канала | 3 мм | мм | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 5000 Вт/м²·K | Вт/м²·K | инженерная практика; сверить по паспорту |
| Рабочее давление | 25 бар | бар | инженерная практика; сверить по паспорту |
| Температурный предел | 180 °C | °C | инженерная практика; сверить по паспорту |
| Падение давления | 100 кПа | кПа | инженерная практика; сверить по паспорту |

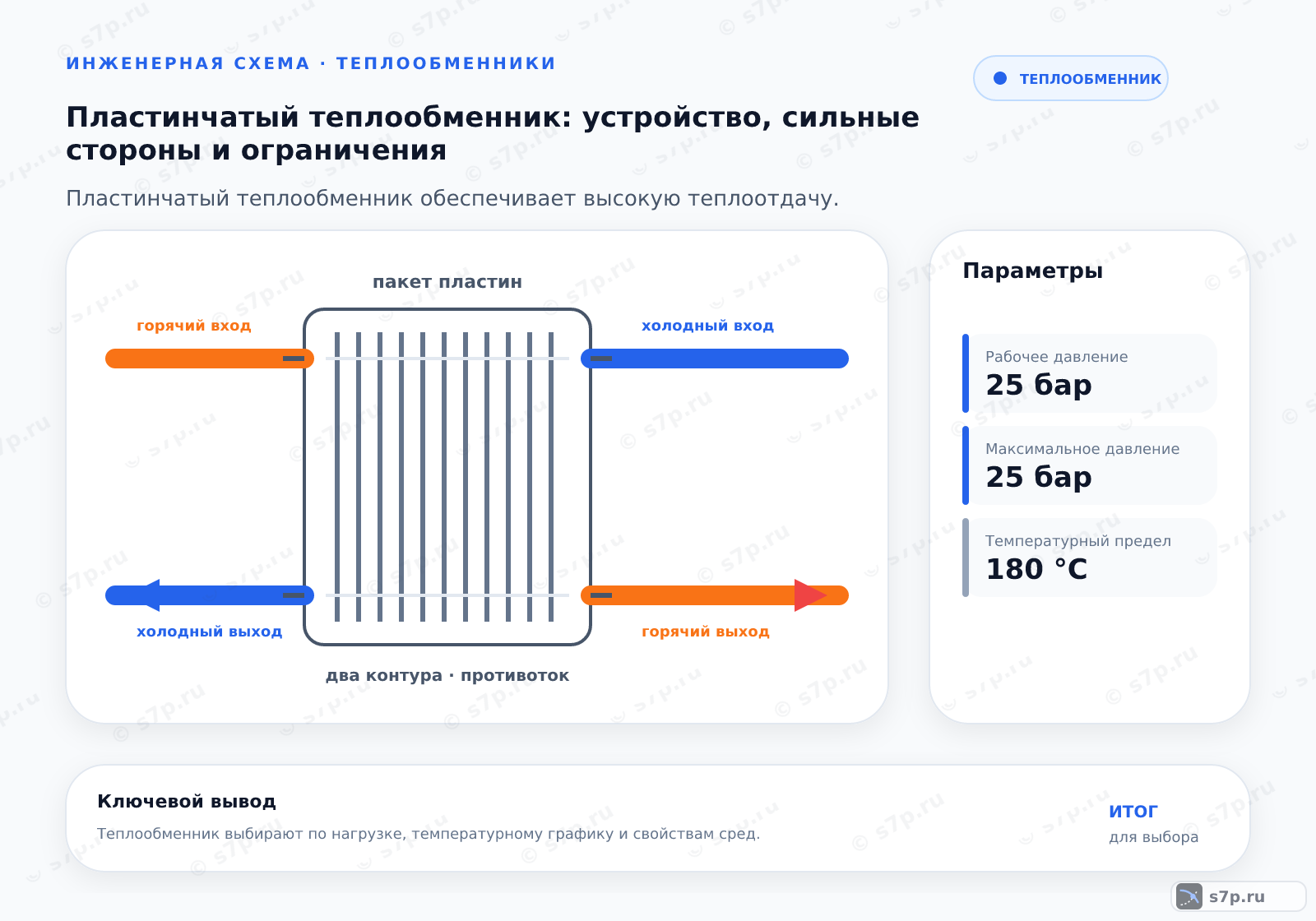

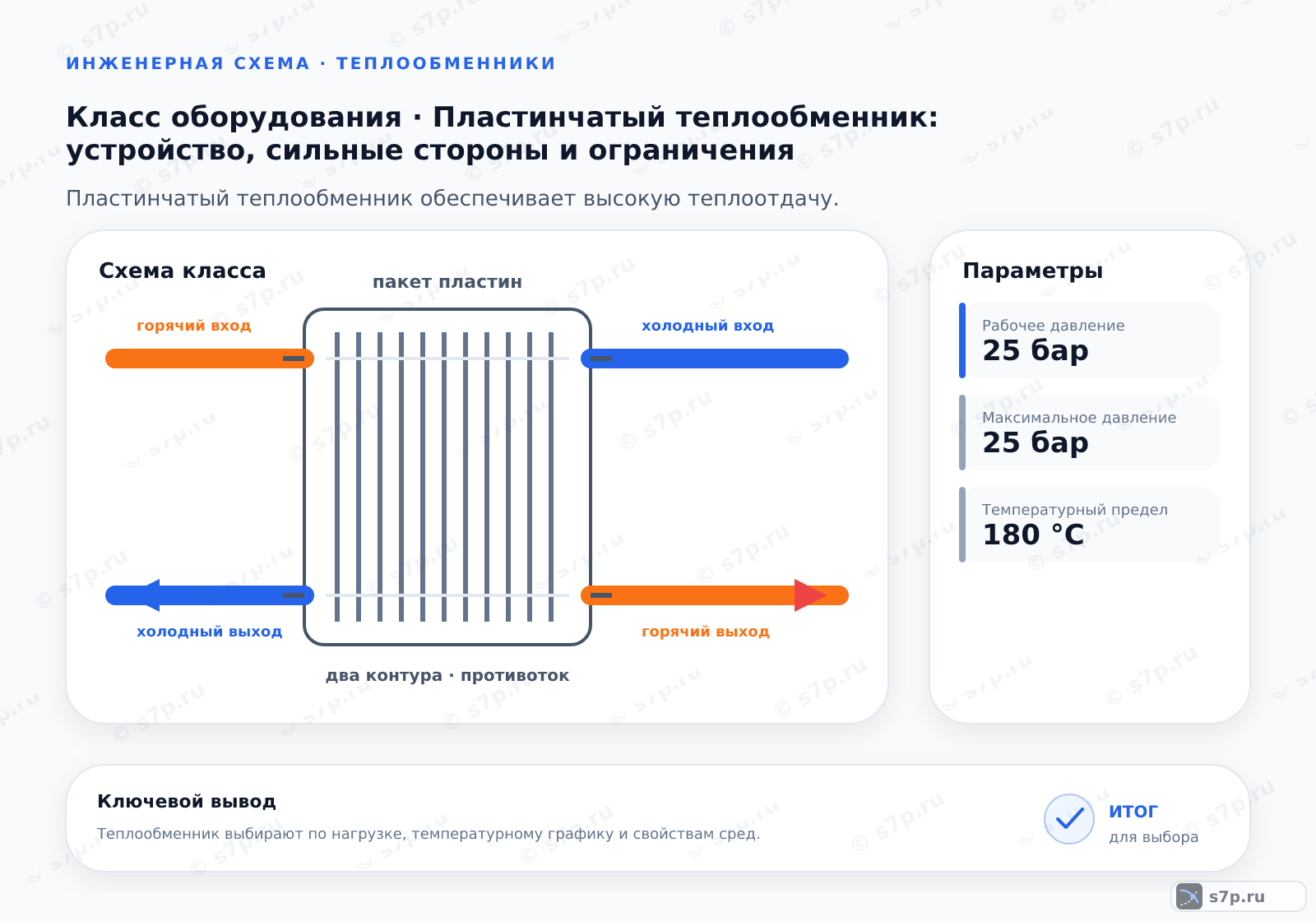

4. Схема работы пластинчатого теплообменника
