Размер рамы теплообменника определяет габариты корпуса, но не гарантирует одинаковый диаметр присоединительных патрубков, так как последние зависят от требуемой производительности и допустимых гидравлических потерь конкретного проекта. Патрубки теплообменника — это присоединительные элементы корпуса, предназначенные для подвода и отвода теплоносителей, диаметр которых рассчитывается исходя из требуемого расхода и допустимых гидравлических потерь, а не только габаритов рамы. Увеличение скорости потока улучшает теплоотдачу, но пропорционально.

данные обновлены 2026-10-21 ·

СХЕМА 1 · РАЗБОР ОБОРУДОВАНИЯWEBP · PNG · ИНФОГРАФИКА
Карточки ключевых значений темы «Патрубки и присоединения теплообменника: диаметр, порты и скорость»: скорость теплоносителя — 0,5 м/с; оптимальная скорость потока — 1 м/с

1. Что такое патрубки и присоединения теплообменника

Патрубки подводят и отводят теплоносители, а их диаметр связывает тепловую задачу с гидравлическими потерями. Размер рамы сам по себе не гарантирует одинакового присоединения: решение зависит от требуемого расхода, допустимого падения давления и конструкции корпуса.

При выборе смотрят на направление потоков, класс давления, тип соединения и доступ для монтажа. Резьбовое исполнение применяют для малых мощностей, фланцевое — для более крупных узлов, приварное — при условиях, для которых оно предусмотрено расчётом и паспортом.

Патрубки и присоединения теплообменника: диаметр, порты и скорость

Текущая страница в тематической подборке.

эта страница
Аналог теплообменника

Смежная тема кластера «Бренды, платформы и аналоги».

открыть тему →
Теплообменник Baxi

Смежная тема кластера «models».

открыть тему →
Бренды теплообменников

Смежная тема кластера «Бренды, платформы и аналоги».

открыть тему →
Чем промыть теплообменник

Смежная тема кластера «service».

открыть тему →
Число пластин и ходов теплообменника

Смежная тема кластера «Пластинчатый пакет и его компоновка».

открыть тему →
CIP-мойка теплообменника

Смежная тема кластера «Промывка и химическая очистка».

открыть тему →
Диагностика теплообменника

Смежная тема кластера «Диагностика неисправностей».

открыть тему →
Гидравлический расчёт теплообменника

Смежная тема кластера «Гидравлический расчёт и потери давления».

открыть тему →

2. Устройство и принцип работы

Подключение начинают со сверки номинальных диаметров по паспорту и гидравлического расчёта системы. Затем сравнивают фланцы и трубы, проверяют классы давления и маркировку входа и выхода. Такая последовательность предотвращает ситуацию, когда физическое соединение возможно, но режим потока не соответствует аппарату.

Патрубок передаёт на корпус нагрузку от трубопровода, поэтому учитывают опоры, компенсируют температурные перемещения и не используют аппарат как несущую опору. Перед пуском проверяют чистоту линии, направление движения и отсутствие напряжения в соединениях.

  1. Шаг 1
    Изучите паспорт теплообменника для получения номинальных диаметров присоединений.
  2. Шаг 2
    Выполните гидравлический расчет системы для определения требуемых скоростей и потерь.
  3. Шаг 3
    Сверьте диаметры фланцев теплообменника с диаметрами подводящих трубопроводов.
  4. Шаг 4
    Проверьте соответствие классов давления фланцев и трубопроводной арматуры.
  5. Шаг 5
    Убедитесь в правильности направления потоков (вход/выход) по маркировке.
ИНФОГРАФИКА · СХЕМАWEBP · PNG

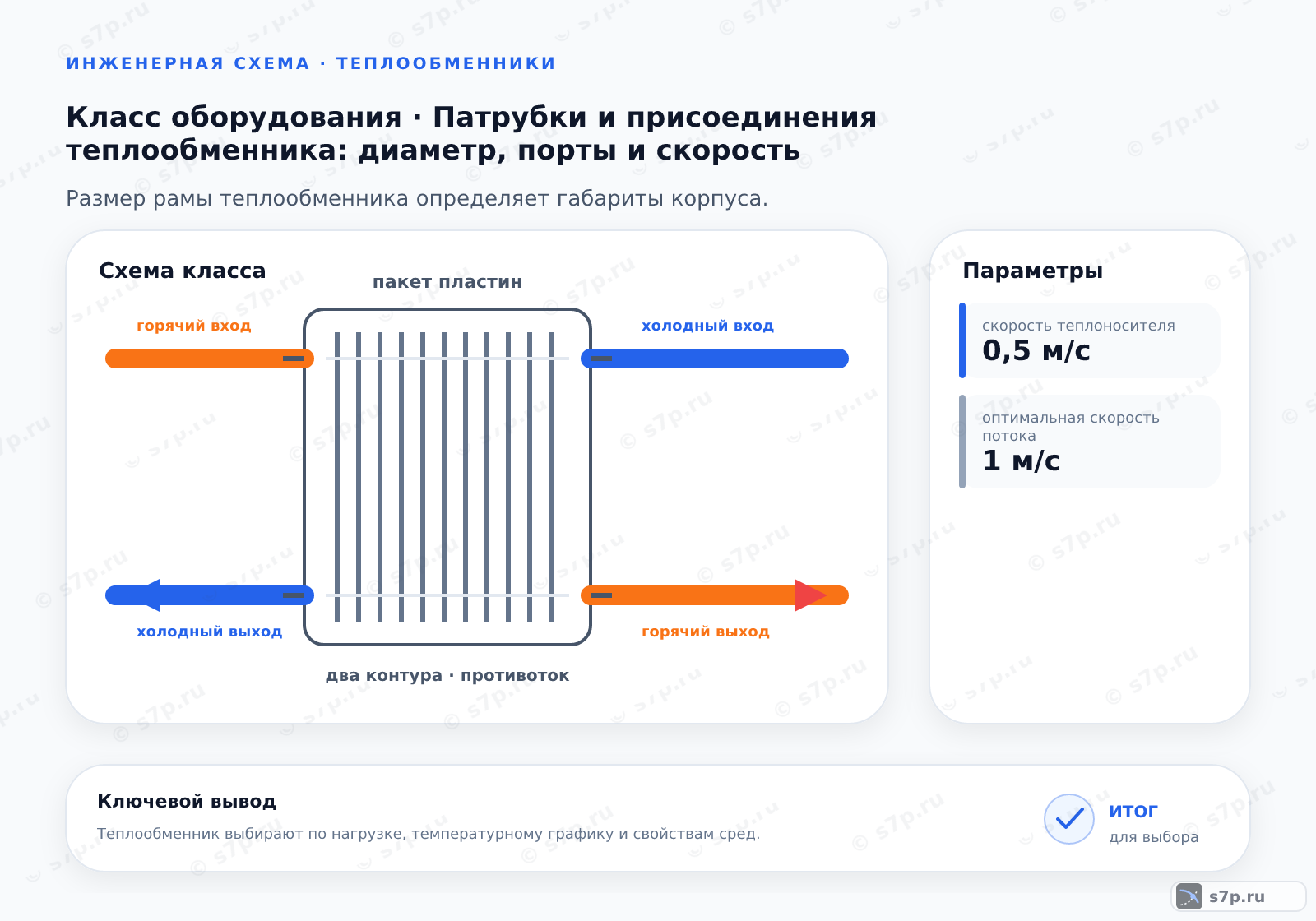

Схема класса «теплообменник» для темы «Патрубки и присоединения теплообменника: диаметр, порты и скорость»: ключевые параметры — скорость теплоносителя — 0,5 м/с; оптимальная скорость потока — 1 м/с

3. Ключевые параметры

К расчётным параметрам относят рабочее давление, скорость потока, допустимое падение давления и коэффициент запаса. Скорость влияет на теплоотдачу, но её увеличение одновременно повышает гидравлические потери. Поэтому диаметр выбирают по расходу и сопротивлению всей линии, а не по удобству покупки трубы.

Класс давления патрубка, фланца и арматуры должен быть согласован с режимом системы. Кроме номинала проверяют материал, температуру среды и способ соединения. Значения из расчёта сопоставляют с паспортом теплообменника и оставляют доступ для осмотра, затяжки и возможного демонтажа.

Ключевые параметры
ПараметрЗначениеЕдиницаИсточник
Рабочее давление котла2 барбаринженерная практика; сверить по паспорту
Оптимальная скорость потока1 м/см/сСП 60.13330.2020
Допустимое падение давления50 кПакПаинженерная практика; сверить по паспорту
Коэффициент запаса давления1.25 безразм.безразм.СП 73.13330.2016

4. Схема работы

В рабочей схеме один поток входит в свой патрубок, проходит канал теплообменника и выходит через назначенный порт, не смешиваясь со второй средой. Маршрут определяют по маркировке и проекту, а не по тому, как удобнее проложить трубу на месте.

При изменении расхода меняются скорость и потери давления, поэтому контроль ведут по обеим сторонам аппарата. Резкие переходы, неподдержанный трубопровод или перепутанные вход и выход нарушают расчётный режим и могут передать лишнюю нагрузку на корпус.

ИНФОГРАФИКА · СХЕМАWEBP · PNG

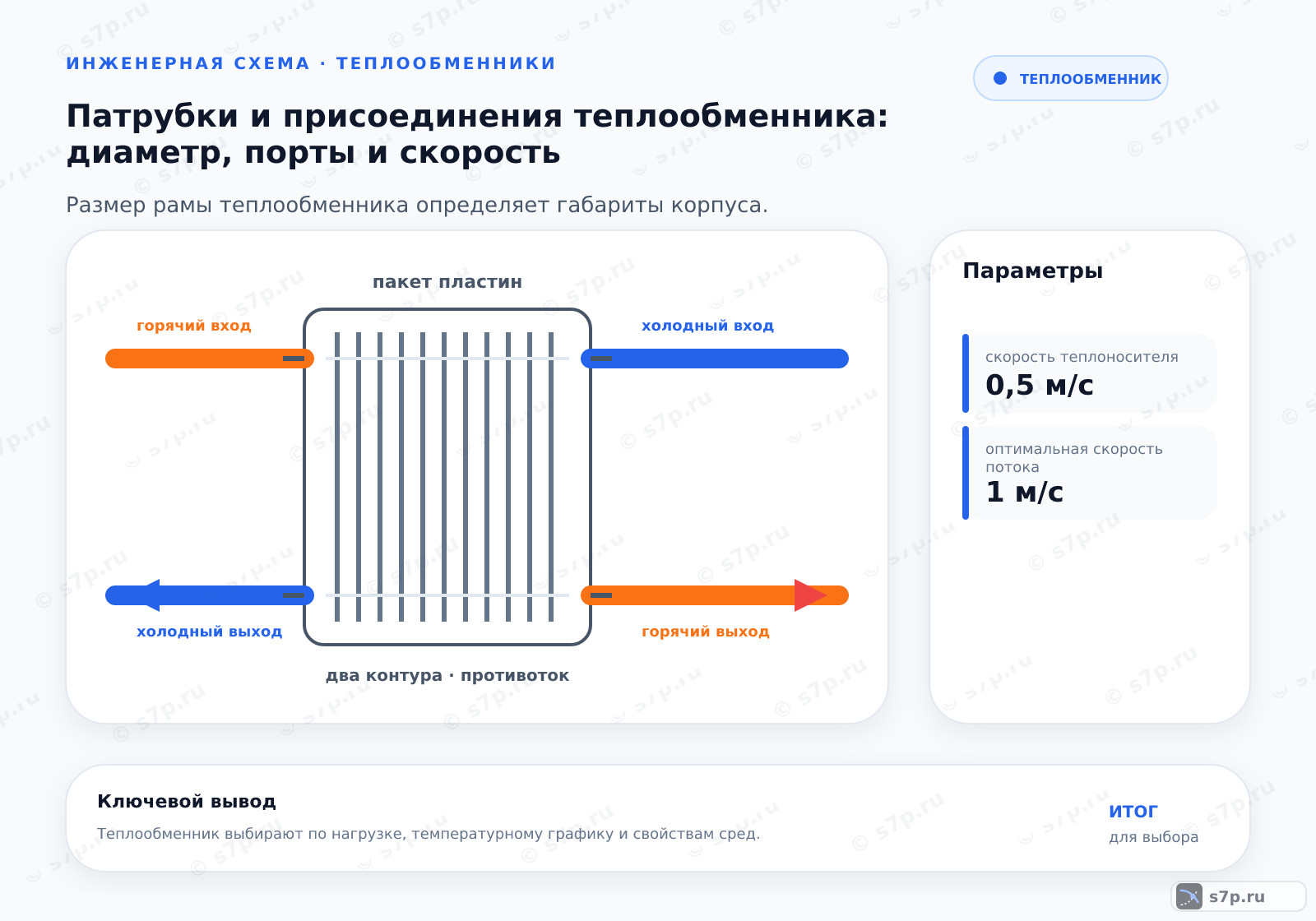

Hero-инфографика темы «Патрубки и присоединения теплообменника: диаметр, порты и скорость»: теплообменник; ключевые данные: скорость теплоносителя — 0,5 м/с; оптимальная скорость потока — 1 м/с

5. Виды и разновидности

Резьбовые патрубки удобны для небольших присоединений, фланцевые дают разъёмное соединение для более крупных узлов, а приварные концы используют в схемах, где это оправдано давлением и технологией монтажа. Выбор определяется не только размером линии, но и способом обслуживания.

Для каждого исполнения проверяют доступ к крепежу, возможность снять аппарат, совместимость материалов и нагрузку от трубопровода. Переход на другой тип присоединения допустим только после проверки потерь, класса давления и геометрии патрубка по паспорту.

Виды и разновидности
ЗначениеИсточник
Патрубки с внутренним резьбовым соединением для малых мощностейинженерная практика; сверить по паспорту
Патрубки с фланцевым соединением для средних и больших мощностейинженерная практика; сверить по паспорту
Патрубки с приварными концами для высоких давленийСП 124.13330.2012
Проверка понимания 1 / 3

Назначение патрубков

Патрубки служат для подвода и отвода теплоносителей. Их диаметр зависит от расхода и гидравлических потерь, а не от габаритов рамы.

Влияние скорости потока

Высокая скорость улучшает теплоотдачу, но резко увеличивает потери давления. Пропорционально квадрату скорости растут гидравлические потери.

Типы соединений

Для малых мощностей применяются патрубки с внутренним резьбовым соединением. Для средних и больших мощностей используются фланцевые соединения.

От чего в первую очередь зависит диаметр присоединительных патрубков теплообменника?

6. На что влияет и зачем нужно

Увеличение скорости потока улучшает теплоотдачу, но пропорционально квадрату увеличивает потери давления. Сверка диаметров патрубков предотвращает необходимость использования переходников и снижает риски утечек. Правильный подбор сечения обеспечивает работу насоса в зоне максимальной эффективности.

Присоединение влияет на распределение потока, доступность обслуживания и нагрузку, передаваемую на корпус. Ошибка в диаметре или направлении может увеличить потери давления и снизить фактическую тепловую производительность даже при исправном теплообменнике.

До запуска сверяют маркировку портов, классы давления, опоры и герметичность. После заполнения контролируют скорость, перепад давления и отсутствие вибрации. Если показания расходятся с расчётом, сначала ищут закрытую арматуру, загрязнение или напряжение трубопровода, а не меняют диаметр без анализа.

7. Частые ошибки и на что смотреть

Фланцы разного класса давления соединяют только при совместимости размеров и расчёте по более слабому элементу. Сужение патрубка без расчета может вызвать кавитацию и разрушение оборудования. Игнорирование направления потока снижает эффективность теплообмена и может повредить аппарат.

Частые ошибки — выбор патрубка по размеру рамы, перепутанное направление потока, несогласованный класс давления и отсутствие опор для подводящих труб. Отдельно проверяют, не создаёт ли арматура резкий переход и не превышены ли допустимые потери на линии.

При утечке осматривают фланец, прокладку, резьбу или сварной шов, а при вибрации — крепление и напряжение труб. Изменение скорости без повторной гидравлической проверки маскирует причину. После исправления повторно сверяют соединение, направление, герметичность и рабочую точку.

Частые вопросы

Почему размер рамы не определяет диаметр патрубка?

Рама задаёт габаритную часть аппарата, а диаметр патрубка выбирают по расходу, допустимой скорости, падению давления и конструкции присоединения. У аппаратов с похожей рамой могут отличаться рабочие режимы и трубопроводы. Поэтому номинал сверяют с паспортом и гидравлическим расчётом, а не подбирают по внешнему размеру корпуса.

Что проверить при несовпадении фланцев?

Проверяют номинальный диаметр, класс давления, тип уплотнительной поверхности, материал и направление потока. Затем смотрят, не создаёт ли переходник лишнее сопротивление и можно ли обслужить соединение после монтажа. Нельзя компенсировать несовпадение случайным переходом без повторной гидравлической проверки: нагрузка и герметичность должны соответствовать паспорту аппарата.

Когда выбрать резьбовое, фланцевое или приварное соединение?

Резьбовое соединение применяют для небольших присоединений, фланцевое удобно там, где нужен разъёмный монтаж и доступ к аппарату, а приварное используют при подходящей технологии и высоких нагрузках. Выбор зависит от давления, среды, обслуживания, материала и требований проекта. Одного размера трубы недостаточно для обоснования типа соединения.

Как скорость потока влияет на патрубки и трубопровод?

Рост скорости может улучшить теплоотдачу, но увеличивает гидравлические потери и нагрузку на арматуру. Если диаметр уменьшить без расчёта, насос будет работать в другой точке, а перепад давления вырастет. Сопоставляют расход, скорость, длину линии, местные сопротивления и допустимое падение давления, затем сверяют результат с паспортом теплообменника.

Почему нельзя подвешивать трубопровод на патрубках?

Патрубок предназначен для прохода среды и передачи давления, а не для восприятия веса и температурных перемещений трубопровода. Лишняя нагрузка деформирует соединение, вызывает вибрацию и может привести к утечке. Трубы поддерживают отдельными опорами, оставляют необходимые компенсации и перед пуском проверяют отсутствие напряжения в присоединении.

Как найти причину вибрации после подключения?

Сначала проверяют направление потока, опоры труб, крепление аппарата, состояние арматуры и соответствие скорости расчётному режиму. Затем сравнивают перепад давления и расход с проектом, осматривают фланцы и исключают закрытый участок или загрязнение. Подтяжка соединений без поиска источника может усилить нагрузку, поэтому после исправления схему проверяют повторно.
