Перед монтажом необходимо сверить паспортные данные теплообменника с проектными параметрами системы, включая рабочее давление, температуры сред, площадь поверхности нагрева и материал уплотнений, чтобы исключить риск разгерметизации или неэффективной работы оборудования. При опрессовке допустимо давление выше рабочего, но не выше пробного, указанного изготовителем. Используйте только прокладки из материала, рекомендованного для этой температуры и среды. Утечка между пластинами; повреждение прокладки; заменить прокладку или пластину.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Изучите паспорт и шильд теплообменника: проверьте обозначение модели, серийный номер, дату изготовления и основные параметры (давление, температура, площадь).
- 2Шаг 2
Сверьте параметры теплоносителя (температура, давление, химический состав) с паспортными данными аппарата, чтобы убедиться в совместимости материалов.
- 3Шаг 3

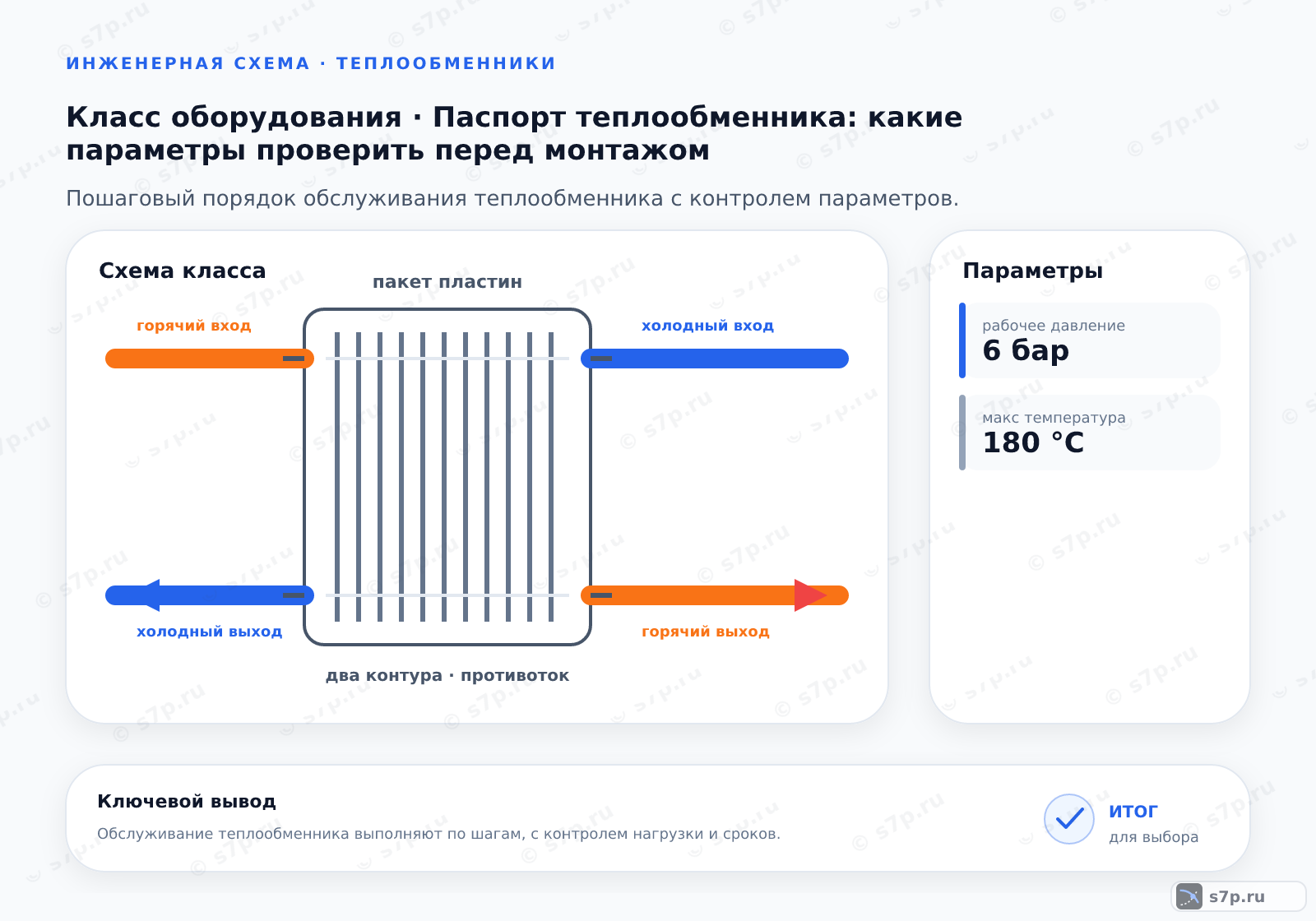

Проверьте схему подключения портов: убедитесь, что входы и выходы для первичного и вторичного контуров соответствуют проектным решениям.
- 4Шаг 4
Осмотрите корпус и фланцы на наличие механических повреждений, коррозии или следов транспортировки, которые могут нарушить герметичность.
- 5Шаг 5
Убедитесь, что размер сжатия пакета пластин соответствует значению, указанному в паспорте для этого количества пластин.
- 6Шаг 6
Проверьте наличие и целостность уплотнительных прокладок, их материал должен соответствовать рабочей среде и температуре.
1. Паспорт теплообменника
Паспорт связывает конкретный теплообменник с его рабочими ограничениями, материалами и схемой подключения. Перед монтажом сверяют давление, температуры сред, площадь поверхности нагрева, материал уплотнений, обозначение модели и серийные данные с проектом и фактическим аппаратом.
Документ нужен не только для запуска. По нему определяют допустимое испытание, размер сжатия пакета, совместимость прокладок и порядок обслуживания. Если шильд, паспорт и проект расходятся, монтаж откладывают до выяснения причины, иначе нельзя надёжно оценить герметичность и рабочую нагрузку.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Пошаговый порядок
Сначала изучают паспорт и шильд, затем сопоставляют параметры теплоносителя с допустимыми условиями аппарата. После этого проверяют схему портов, корпус и фланцы, размер сжатия пакета и состояние прокладок. Каждый пункт связывает документ с конкретной деталью, которую можно осмотреть до монтажа.
Порядок важен: совместимость среды проверяют до выбора уплотнения, а схему потоков — до подключения трубопроводов. Механические повреждения и следы коррозии устраняют до опрессовки. После сборки контролируют герметичность соединений и фиксируют результат вместе с использованными паспортными значениями.
3. Симптом -> причина -> решение
Утечка между пластинами обычно требует осмотра прокладки, состояния пластины и равномерности сжатия. Несоответствие температуры или химического состава указывает на риск несовместимости материала. При повреждении корпуса, фланца или соединения сначала локализуют место, затем решают вопрос о замене детали или уплотнения.
Падение эффективности не объясняют только неисправностью аппарата: проверяют загрязнение, направление потоков, режим насоса и соответствие проектным параметрам. Диагностика начинается с безопасного отключения и сверки паспорта, а не с произвольной подтяжки болтов. После ремонта повторяют проверку герметичности.
4. Сроки и периодичность
Периодические проверки затяжки, химическая промывка, визуальный осмотр и замена прокладок должны быть привязаны к паспорту и фактическому состоянию аппарата. Табличные интервалы помогают составить график, но загрязнённая или химически активная среда может потребовать более раннего осмотра.
При каждом обслуживании фиксируют состояние рамы, пластин, фланцев и прокладок, а также признаки коррозии и утечки. Историю работ сопоставляют с рабочими давлениями и температурами. Такой журнал помогает отличить естественное загрязнение от нарушения режима и выбрать корректное действие для следующего запуска.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Проверка затяжки | 1 год | год | инженерная практика; сверить по паспорту |
| Химическая промывка | 2 года | года | инженерная практика; сверить по паспорту |
| Визуальный осмотр | 6 месяцев | месяцев | инженерная практика; сверить по паспорту |
| Замена прокладок | 5 лет | лет | инженерная практика; сверить по паспорту |
5. Что понадобится
До монтажа нужны паспорт, шильд, проектная схема, данные о температуре, давлении и химическом составе сред, а также сведения о материалах уплотнений. Проверяют размеры присоединений, состояние корпуса и соответствие сжатия пакета указанию изготовителя.
Для дальнейшей эксплуатации сохраняют результаты осмотров, промывок, опрессовок и замен деталей. В записи указывают, какая среда проходила по каждому контуру и какие ограничения действовали. Это позволяет не подбирать прокладку или режим по памяти, когда фактическая конфигурация уже изменилась.

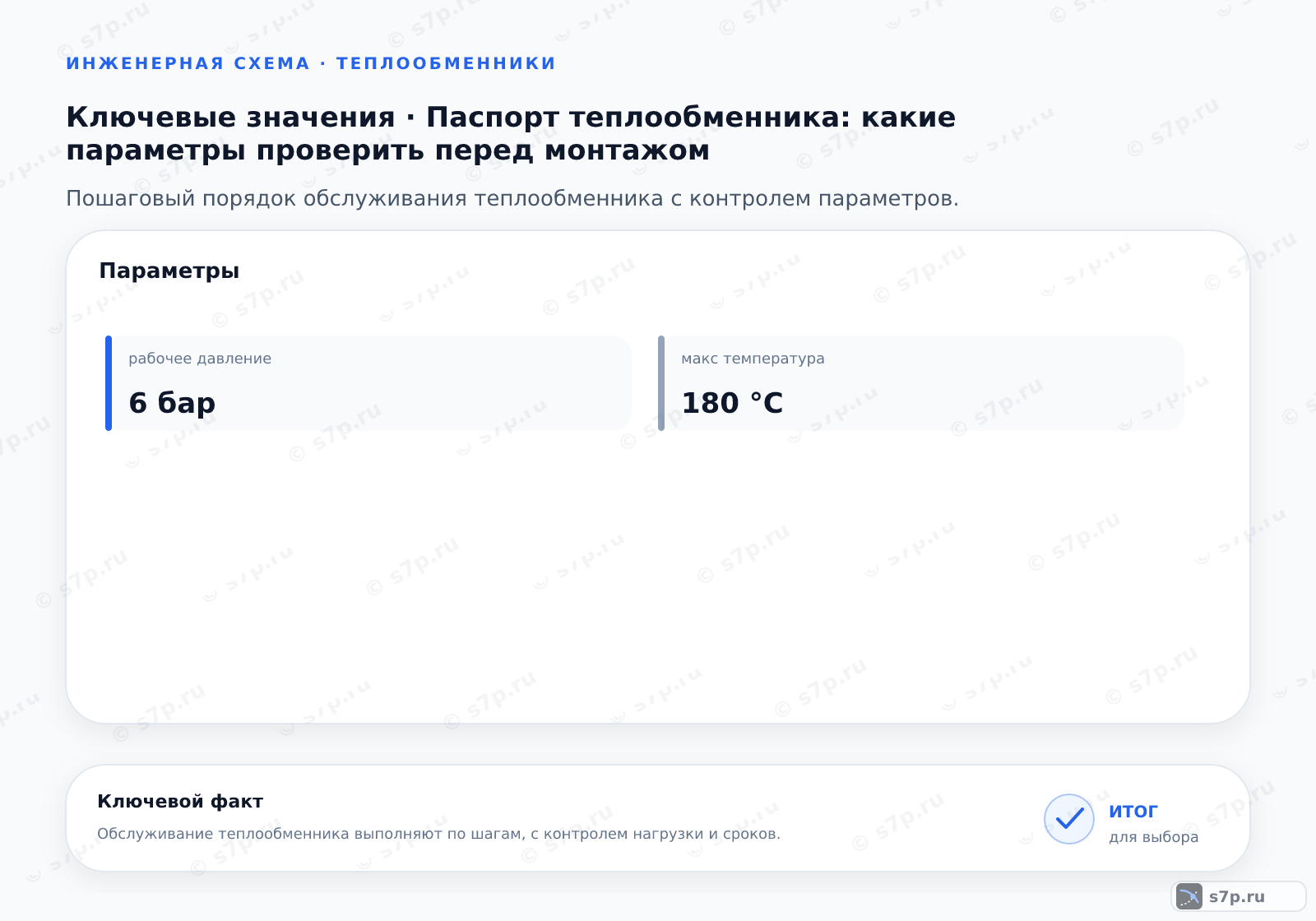

Параметры для сверки
Перед монтажом проверяйте рабочее давление, температуры сред, площадь поверхности нагрева и материал уплотнений.
Ограничение по давлению
Во время опрессовки нельзя превышать максимальное рабочее давление, указанное на шильде.
Требования к прокладкам
Используйте прокладки только из материала, рекомендованного для конкретной температуры и среды.
Какие параметры необходимо сверить с проектными перед монтажом теплообменника?
6. Предупреждения и чего не делать
Избегайте гидравлических ударов при пуске: задвижки открывают медленно и контролируют заполнение контуров. Не превышают рабочие и испытательные ограничения, указанные изготовителем. Прокладку выбирают по температуре и среде, а не по внешнему сходству с установленной деталью.
Перед подачей давления проверяют направление потоков, крепление, состояние фланцев и отсутствие транспортных повреждений. Если обнаружена утечка, аппарат останавливают и определяют её источник. Замена прокладки без проверки пластины, сжатия и условий среды может оставить причину неисправности.
Частые вопросы
Какие записи в паспорте сверить с проектом сначала?
Сначала сопоставляют обозначение аппарата и серийные данные, рабочее давление, температуры сред, площадь поверхности нагрева, материалы и схему портов. Затем проверяют испытательные ограничения, размер сжатия пакета и требования к прокладкам. Такой порядок связывает документ с конкретным теплообменником и не позволяет применить паспорт похожей модели к установленному аппарату.
Почему шильд нельзя заменить только расчётным листом?
Шильд идентифицирует фактический аппарат, а расчётный лист описывает режим системы. Без модели и серийных данных нельзя надёжно связать проектные параметры с корпусом, пластинами, уплотнениями и допустимым испытанием. При расхождении шильда, паспорта и проекта монтаж приостанавливают до уточнения, иначе ошибка может остаться незаметной до подачи давления.
Что делать при утечке между пластинами?
Аппарат останавливают, снижают давление и локализуют место утечки. Затем осматривают прокладку, пластину, раму и равномерность сжатия, проверяют совместимость материала со средой. Повреждённую деталь заменяют только после выяснения причины. После сборки контролируют размер пакета, направление потоков и герметичность, не превышая испытательные ограничения изготовителя.
Как паспорт помогает составить график обслуживания?
В паспорте находят требования к затяжке, промывке, осмотру, материалам и допустимым режимам. Их сопоставляют с фактическим загрязнением, химическим составом среды, перепадом давления и историей утечек. Календарный интервал не отменяет осмотр при ухудшении показаний. После работ записывают состояние аппарата, использованные материалы и результаты проверки.
Как проверить совместимость прокладки перед монтажом?
Материал прокладки сопоставляют с температурой, давлением и химическим составом среды, указанными в проекте и паспорте. Проверяют форму, размер и отсутствие повреждений, а также соответствие сжатию пакета. Внешнее сходство детали не подтверждает пригодность: неподходящий материал может потерять герметичность даже при правильной затяжке.
Почему медленный пуск снижает риск повреждения?
Плавное открытие арматуры уменьшает вероятность гидравлического удара и резкого перепада температуры. Перед подачей среды проверяют заполнение, направление потоков, крепление и готовность дренажа. После запуска наблюдают за давлением, температурой и утечками. Если параметры ведут себя нестабильно, работу прекращают и ищут причину в схеме, а не ускоряют открытие.
