Пакет пластин формирует чередующиеся каналы для теплоносителей, где крайние пластины защищают от потерь в атмосферу, а поворотные элементы обеспечивают необходимую схему ходов и направление потоков. Пакет пластин теплообменника — это сборка гофрированных металлических пластин, собранных в рамном узле, образующих систему каналов для раздельного прохождения теплоносителей с интенсивным теплообменом через стенки пластин. Увеличение числа каналов повышает площадь теплообмена.
данные обновлены 2026-10-21 ·
1. Что такое пакет пластин теплообменника
Пакет пластин образует чередующиеся каналы для раздельного движения теплоносителей. Рабочие пластины передают тепло через металл, крайние пластины закрывают пакет и принимают нагрузку сжатия, а поворотные элементы задают направление потоков и схему ходов.
Герметичность зависит не от одного элемента, а от совместной работы пластин, прокладок, рамы и стяжки. При выборе смотрят на давление, температуру, гидравлическое сопротивление, состав сред и доступность разборки. Неправильная ориентация канала или неравномерное сжатие меняют и теплопередачу, и риск утечки.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Сборка начинается с установки крайних пластин и последовательной укладки рабочих элементов с контролем ориентации. Поворотные детали и патрубки формируют маршрут потоков, после чего пакет сжимают равномерно и проверяют гидравлическим испытанием.
Размер сжатия связан с прокладками и геометрией пакета, поэтому его не заменяют визуальной оценкой. Перед испытанием очищают посадочные поверхности и убеждаются, что каналы не перекрыты ошибочной укладкой. После подачи среды наблюдают за герметичностью и поведением соединений во всём рабочем диапазоне.
- Шаг 1Установка крайних пластин на направляющие штанги рамы.
- Шаг 2Последовательная укладка рабочих пластин с контролем ориентации.
- Шаг 3Установка поворотных элементов и присоединительных патрубков.
- Шаг 4Равномерное сжатие пакета болтами до расчетного размера.
- Шаг 5Гидравлическое испытание на герметичность и прочность.
3. Ключевые параметры
При подборе сопоставляют допустимые давление и температуру с коэффициентом теплопередачи и гидравлическим сопротивлением. Эти параметры связаны: более интенсивная передача тепла может сопровождаться большим сопротивлением, а материал прокладок ограничивает совместимость со средой.
Паспорт проверяют вместе с характеристиками рамы, пластин и уплотнений. Отдельно оценивают состояние каналов, возможность промывки и доступ к стяжным болтам. Если рабочая среда загрязнена или химически активна, в расчёт включают способ очистки и последствия отложений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальное давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Максимальная температура | 200 °C | °C | инженерная практика; сверить по паспорту |
| Коэффициент теплопередачи | 4000 Вт/м²·K | Вт/м²·K | инженерная практика; сверить по паспорту |
| Гидравлическое сопротивление | 50 кПа | кПа | инженерная практика; сверить по паспорту |

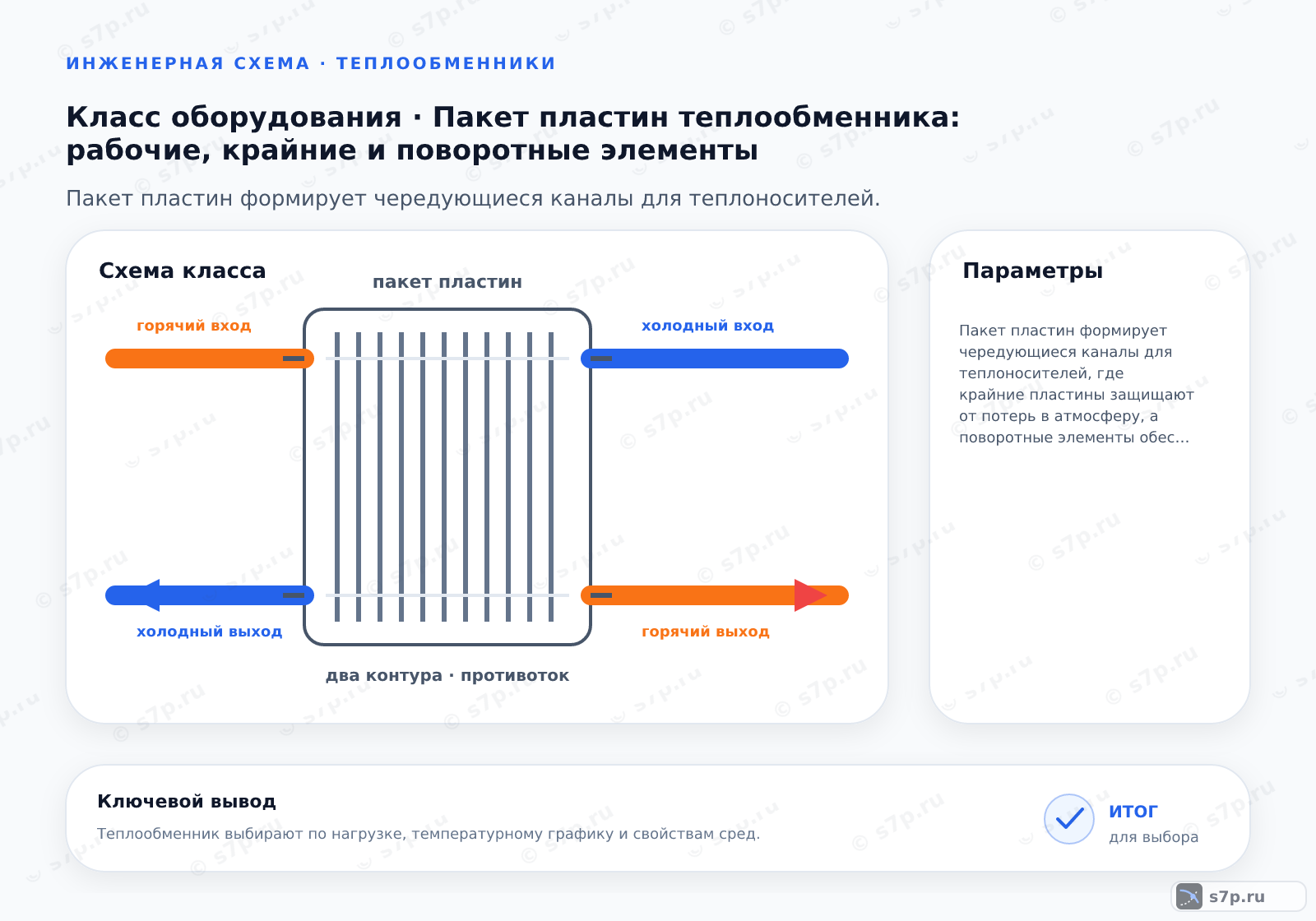

4. Схема работы
Горячий и холодный теплоносители проходят по соседним каналам и разделены пластинами. Гофра поддерживает жёсткость, создаёт турбулентное движение и увеличивает интенсивность теплообмена, а поворотные элементы направляют поток к нужному патрубку.
Многоходовая схема меняет направление движения и может повысить скорость потока, но одновременно влияет на сопротивление и распределение нагрузки. Поэтому схему проверяют вместе с насосом, присоединениями и допустимыми перепадами давления. Ошибка в расположении портов способна оставить часть каналов вне расчётного маршрута.
5. Виды и разновидности
Одноходовое исполнение ведёт поток без смены направления, а многоходовые варианты используют поворотные элементы для увеличения пути и интенсивности теплообмена. Выбор зависит от тепловой задачи, доступного давления и требований к очистке, а не только от компактности рамы.
При сравнении вариантов проверяют, как схема распределяет среду по каналам и какую нагрузку создаёт на прокладки. Крайние пластины изолируют рабочую среду от атмосферы, поэтому их состояние и равномерность сжатия рассматривают вместе с рабочими пластинами.
| Значение | Источник |
|---|---|
| Одноходовая схема: прямой ток без изменения направления. | инженерная практика; сверить по паспорту |
| Двухходовая схема: изменение направления на 180 градусов. | инженерная практика; сверить по паспорту |
| Четырехходовая схема: два изменения направления для высокой эффективности. | инженерная практика; сверить по паспорту |

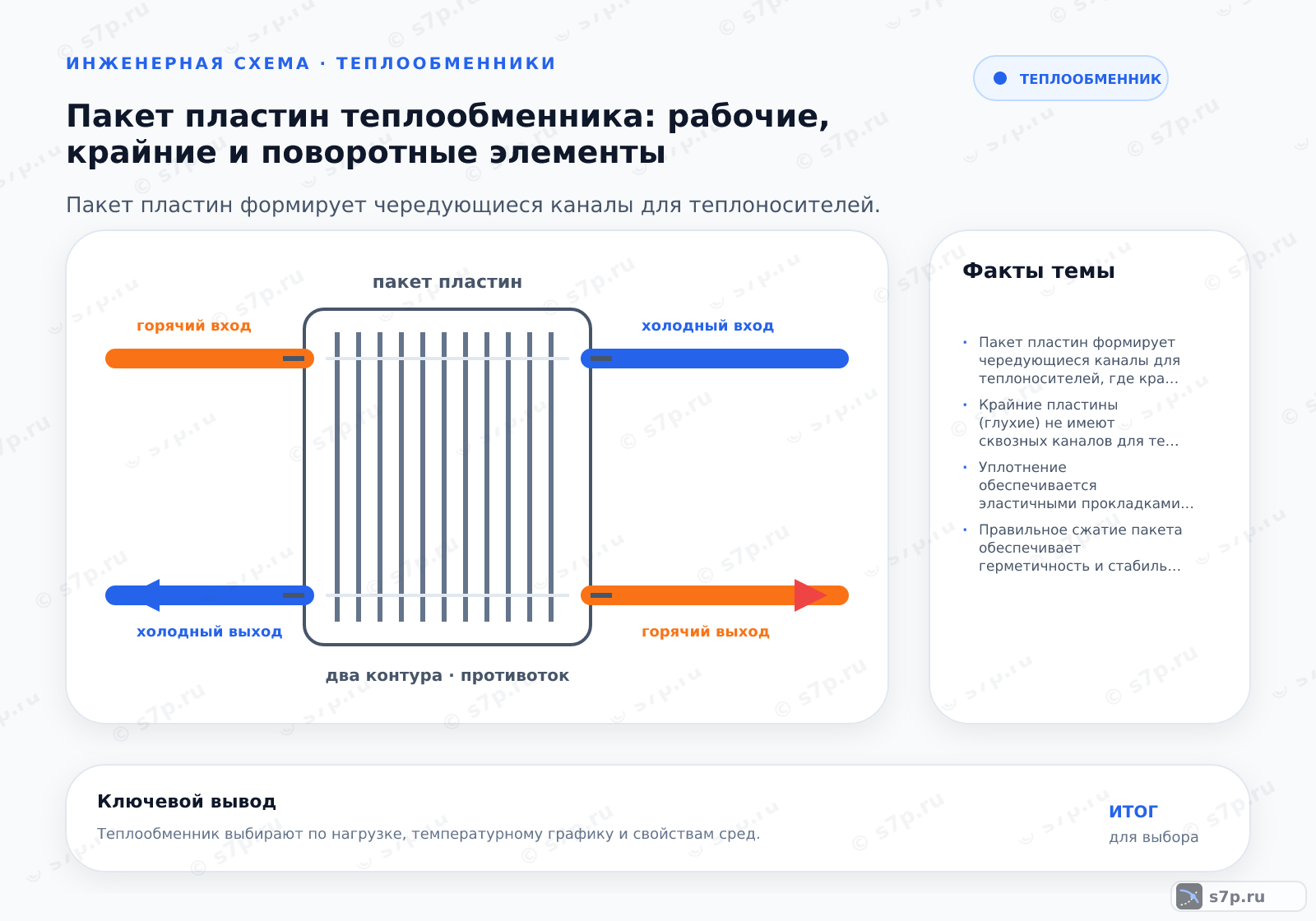

Структура пакета пластин
Пакет пластин состоит из гофрированных металлических пластин, собранных в рамном узле. Крайние пластины служат для защиты от потерь тепла в атмосферу, а поворотные элементы задают схему ходов и направление потоков.
Принцип движения теплоносителей
Горячий теплоноситель проходит через четные каналы, отдавая тепло холодному теплоносителю, который движется по нечетным каналам. Вход и выход потоков осуществляются через патрубки поворотного элемента.
Влияние конструкции на эффективность
Количество каналов напрямую влияет на площадь теплообмена. Многоходовая схема дополнительно увеличивает скорость потока и интенсивность теплоотдачи.
Какое влияние оказывает увеличение числа каналов в пакете пластин теплообменника?
6. На что влияет и зачем нужно
Многоходовая схема увеличивает скорость потока и теплоотдачу, но её влияние проверяют по фактическому сопротивлению и распределению каналов. Равномерное сжатие поддерживает работу уплотнений и удерживает пластины в расчётном положении.
При обслуживании осматривают кромки прокладок, состояние направляющих и поверхности пластин. Изменение усилия стяжки, следы среды снаружи или рост сопротивления требуют поиска причины, а не простой подтяжки. После очистки пакет собирают в прежнем порядке и снова проверяют герметичность.
7. Частые ошибки и на что смотреть
Превышение давления может привести к разрыву пластин, неравномерное сжатие — к утечкам через прокладки, а загрязнение каналов — к падению эффективности теплообмена. Перед изменением режима проверяют паспортные ограничения, стяжку, чистоту каналов и фактический маршрут среды.
Ошибкой считается попытка компенсировать загрязнение чрезмерным увеличением расхода или подтянуть пакет без поиска перекоса. Такие действия меняют сопротивление и нагрузку на уплотнения. Безопасный порядок включает остановку, осмотр, очистку подходящим способом и испытание после сборки.
Частые вопросы
Как понять, что пакет собран с неверной ориентацией?
После сборки появляются неравномерное распределение потока, необычный перепад давления, недостаточная теплопередача или утечка через край пакета. Проверяют последовательность рабочих и крайних пластин, положение поворотных элементов и соответствие входов и выходов проектной схеме. Если порядок нарушен, подтяжка болтов не исправит маршрут каналов. Пакет разбирают и собирают по маркировке и паспорту.
Зачем крайние пластины нужны отдельно от рабочих?
Крайние пластины закрывают пакет, отделяют рабочую среду от атмосферы и принимают механическую нагрузку от сжатия. Рабочие пластины формируют каналы и передают тепло между потоками. Повреждение или перекос крайнего элемента влияет на герметичность всего корпуса, поэтому его осматривают вместе с прокладками, рамой и стяжными соединениями.
Когда многоходовая схема полезнее одноходовой?
Многоходовая схема увеличивает путь движения и может повысить скорость потока и интенсивность теплоотдачи. Она подходит, если доступный перепад давления позволяет принять дополнительное сопротивление и потоки равномерно распределяются по каналам. Одноходовой вариант выбирают при более простом маршруте и ограниченной гидравлической нагрузке. Решение проверяют по расчёту и паспортным пределам.
Что проверять при появлении утечки через прокладки?
Осматривают кромки прокладки, поверхности пластин, равномерность сжатия и состояние рамы. Проверяют, не перепутан ли порядок элементов и не превышены ли давление или температура. Простая подтяжка допустима только после исключения перекоса и повреждения: чрезмерное усилие также деформирует уплотнение. После ремонта пакет очищают, собирают и снова проверяют герметичность.
Как загрязнение каналов отражается на работе аппарата?
Отложения уменьшают проходное сечение, ухудшают передачу тепла и увеличивают гидравлическое сопротивление. Симптомами становятся рост перепада давления, падение температуры на выходе и неравномерность режима. Перед промывкой определяют характер загрязнения и совместимость средства очистки с пластинами и прокладками. После операции контролируют чистоту каналов, правильность сборки и отсутствие утечки.
Что учитывать при сжатии пакета после обслуживания?
Сжатие выполняют равномерно и по размеру, указанному для конкретной сборки. Учитывают состояние прокладок, количество и порядок пластин, положение направляющих и отсутствие перекоса рамы. Визуально плотный пакет не гарантирует герметичность, если усилие распределено неравномерно. После затяжки проверяют маршрут потоков и проводят контрольное испытание, не превышая паспортные ограничения.
