LMTD показывает логарифмический средний температурный напор между горячим и холодным потоками, учитывая разности температур на концах аппарата. Для расчёта фиксируют температуры входа и выхода, выбирают сочетание разностей по прямоточной или противоточной схеме, а для сложного движения вводят поправочный коэффициент. Полученную величину связывают с площадью теплообмена и гидравлическим сопротивлением, проверяя согласованность измерений, единиц и режима работы.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Тепловой расчёт теплообменника

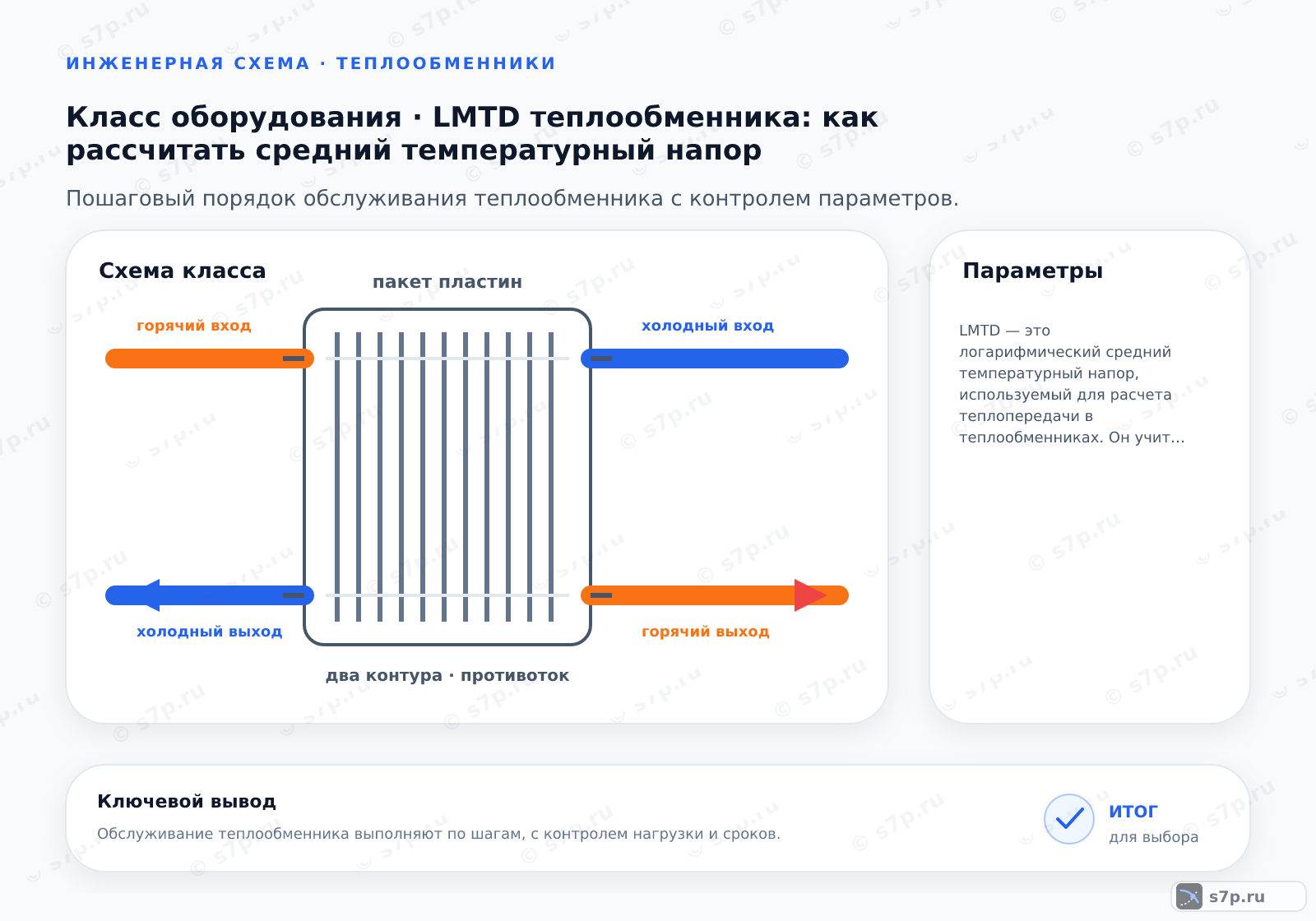

LMTD используется как логарифмический средний температурный напор между горячим и холодным потоками. Он учитывает разность температур на концах аппарата, поэтому описывает изменение движущей силы теплопередачи по длине. Для прямоточной и противоточной схемы исходные разности берут в разных сочетаниях входов и выходов.
Арифметическое среднее может завысить доступный напор при большом перепаде, из-за чего расчётная площадь окажется меньше требуемой. Сначала фиксируют температуры горячей и холодной сред, затем проверяют, что значения относятся к устойчивому режиму и не содержат перепутанных датчиков.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Пошаговый порядок
Расчёт выполняют от температур на входе и выходе к разностям на концах аппарата. Из этих разностей получают логарифмическое среднее, для сложной схемы применяют поправочный коэффициент, затем определяют площадь теплообмена и проверяют гидравлическое сопротивление. Каждый результат связывают с конкретной схемой движения потоков.
Перед вычислением проверяют единицы, направление потоков и наличие температурного пересечения. После расчёта сравнивают площадь с конструкцией аппарата, а сопротивление — с располагаемым напором насоса. Если исходные измерения сняты при разных нагрузках, формула не исправит несогласованность режима.
- Шаг 1Определите температуры теплоносителей на входе и выходе
- Шаг 2Рассчитайте разности температур на концах аппарата
- Шаг 3Вычислите логарифмический средний температурный напор
- Шаг 4Примените поправочный коэффициент для сложной схемы
- Шаг 5Рассчитайте необходимую площадь теплообмена
- Шаг 6Проверьте допустимое гидравлическое сопротивление
3. Симптом -> причина -> решение
Заниженная площадь при нормальных исходных температурах часто появляется из-за арифметического усреднения вместо логарифмического. Несогласованные входы и выходы дают неверные концевые разности, а сложная многоходовая схема требует поправки. Загрязнение увеличивает термическое сопротивление и снижает общий коэффициент теплопередачи, но не меняет саму формулу LMTD.
При расхождении результата повторно проверяют датчики, порядок потоков, единицы и состояние поверхности. Если схема многоходовая, уточняют поправочный коэффициент; если сопротивление выросло, осматривают каналы и фильтрацию. Решение выбирают по причине: пересчёт устраняет ошибку исходных данных, очистка — дополнительное сопротивление, а изменение схемы — неверное направление потоков.
4. Сроки и периодичность
Периодичность очистки, проверки герметичности и замены уплотнений берут из паспорта оборудования и условий эксплуатации. В таблице рядом с интервалом указан источник, поэтому срок нельзя переносить на аппарат с другой средой, температурой или конструкцией. Загрязнение и утечки могут потребовать осмотра раньше планового интервала.
При плановой проверке фиксируют температуры потоков, перепад давления, состояние соединений и признаки подсоса или смешения сред. Эти наблюдения нужны для повторного расчёта LMTD и оценки влияния загрязнения. После обслуживания проверяют герметичность, восстанавливают рабочую схему и только затем сравнивают показатели с прежним режимом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность очистки (мес) | 12 мес | мес | инженерная практика; паспорт оборудования |
| Проверка герметичности | 24 мес | мес | инженерная практика; СНиП 41-03 |
| Периодичность очистки (мес) | 12 мес | мес | инженерная практика; ГОСТ Р 55516 |
| Замена уплотнений | 36 мес | мес | инженерная практика; паспорт оборудования |
5. Что понадобится
Для расчёта нужны температуры горячего и холодного потоков на входе и выходе, описание направления движения, тепловая нагрузка и сведения о допустимом сопротивлении. Для сложной компоновки дополнительно уточняют число ходов и поправочный коэффициент. Без этих данных LMTD нельзя связать с площадью реального аппарата.
Практический набор включает проверенные термометры, данные по расходу и давлению, паспорт теплообменника и расчётный лист. В нём отдельно записывают концевые разности, логарифмическое среднее, поправку и результат по площади. Перед применением результата сверяют единицы и проверяют, что загрязнение не изменило рабочую точку.
Что такое LMTD
LMTD — средний температурный напор между горячим и холодным потоком. Его считают по разностям температур на концах аппарата, а не по входу и выходу одной стороны.
Почему не среднее арифметическое
При большом перепаде температур арифметическое среднее завышает напор. Логарифмическое усреднение даёт меньшую величину и больший запас площади.
Коэффициент F
Для сложных схем с несколькими ходами к LMTD добавляют поправочный коэффициент F. Без него расчёт площади многоходовой схемы будет оптимистичным.
Можно ли при большом перепаде температур считать средний напор как среднее арифметическое входа и выхода?
Частые вопросы
Почему логарифмический напор нельзя заменить средним арифметическим?
Арифметическое среднее не учитывает, как разность температур меняется от одного конца аппарата к другому. При большом перепаде оно завышает движущую силу теплопередачи, поэтому расчётная площадь может оказаться заниженной. LMTD использует обе концевые разности и лучше соответствует прямоточной или противоточной схеме, если исходные температуры сняты согласованно.
Как получить LMTD по измерениям потоков?
Записывают температуры горячего и холодного потоков на входе и выходе, определяют разности на противоположных концах и проверяют направление движения. Затем применяют логарифмическое усреднение этих разностей. Для многоходовой схемы результат корректируют коэффициентом F, после чего связывают напор с площадью и тепловой нагрузкой.
Когда к LMTD добавляют поправочный коэффициент F?
Коэффициент F рассматривают для сложных схем с несколькими ходами или смешанным направлением потоков. Он учитывает отличие реального движения от базовой прямоточной или противоточной модели. Перед применением уточняют конструкцию, число ходов и температурные разности; для простой схемы нельзя добавлять поправку автоматически без расчётного основания.
Почему теплопередача падает при неизменных входных температурах?
Причиной может быть загрязнение поверхности, которое увеличивает термическое сопротивление и снижает общий коэффициент теплопередачи. Также проверяют расход, перепад давления, воздух и правильность измерений. Формула LMTD при загрязнении не меняется, но прежний температурный напор использует площадь менее эффективно. Сначала осматривают каналы и фильтрацию, затем повторяют расчёт.
Как назначают периодичность очистки и проверки герметичности?
Интервалы берут из паспорта оборудования и условий эксплуатации, а таблицу используют вместе с указанным источником. Загрязнённая среда, частые пуски или появление течи могут потребовать осмотра раньше планового срока. При проверке фиксируют температуры, расход, перепад давления и состояние уплотнений, чтобы связать график обслуживания с фактическим режимом.
Какие измерения нужны для проверки расчёта LMTD?
Нужны температуры горячей и холодной сред на входе и выходе, направление потоков, тепловая нагрузка, расходы и допустимое сопротивление. Для сложной компоновки уточняют число ходов и коэффициент F. Показания снимают в устойчивом режиме, проверяют единицы и сопоставляют с паспортом. Измерения при разных нагрузках нельзя объединять в одну формулу.
