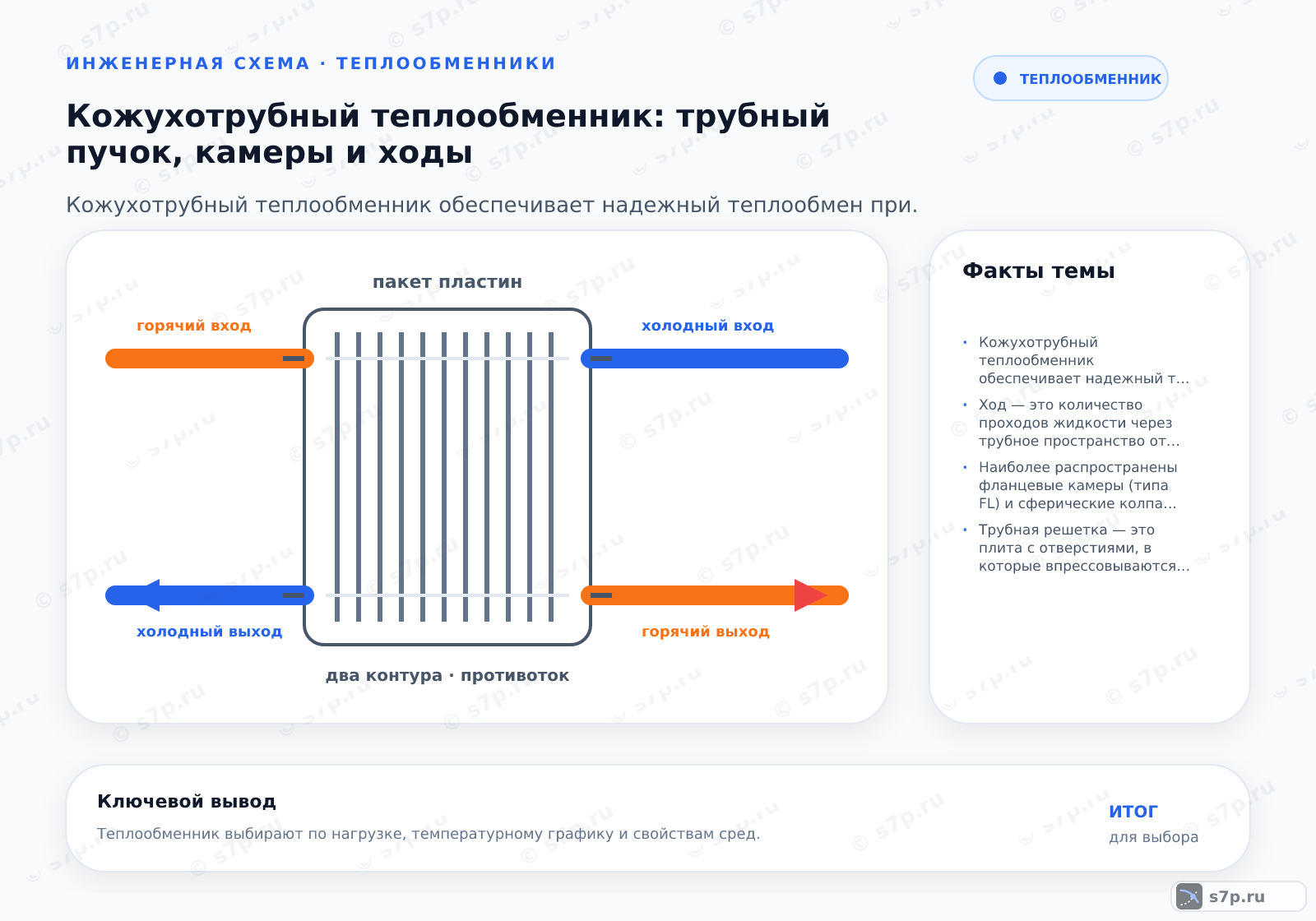

Кожухотрубный теплообменник обеспечивает надежный теплообмен при высоких давлениях и температурах за счет прочной конструкции трубного пучка и герметичных камер, что делает его оптимальным выбором для промышленных систем с большими тепловыми нагрузками. Кожухотрубный теплообменник — это аппарат, в котором тепло передается от одной среды к другой через стенки труб, расположенных внутри цилиндрического кожуха. Одна среда течет внутри труб, а другая — в межтрубном.
данные обновлены 2026-10-21 ·

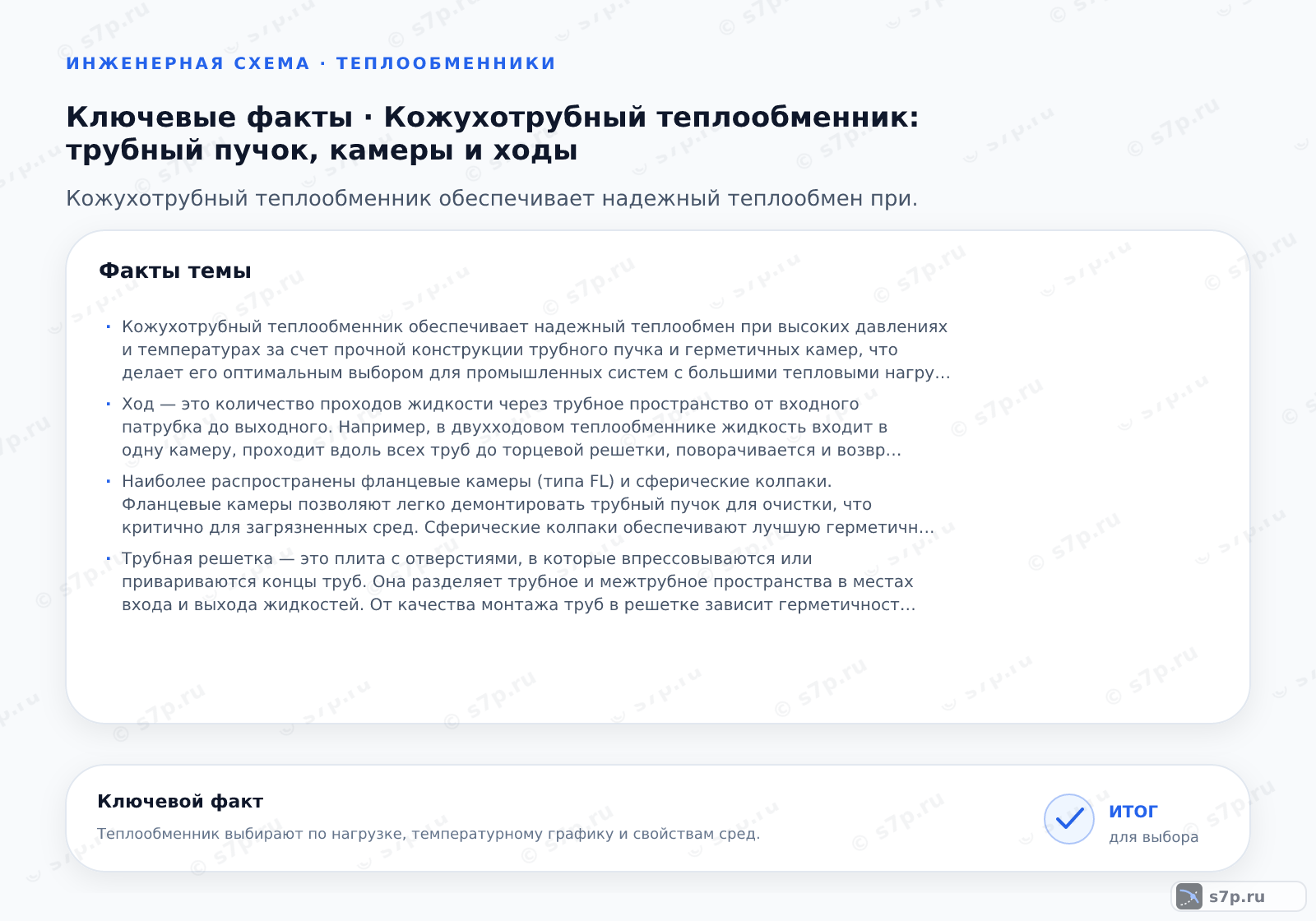

1. Что такое кожухотрубный теплообменник
Кожухотрубный аппарат передаёт теплоту через стенки труб, собранных в трубный пучок внутри цилиндрического кожуха. Трубная среда движется по трубам, межтрубная — в пространстве вокруг них. Камеры, трубные решётки и перегородки направляют потоки и отделяют их друг от друга.
Такую конструкцию рассматривают как связку прочности, поверхности теплообмена и гидравлики. Материал труб выбирают по среде, а расположение потоков — по загрязнению, температурному режиму и доступности очистки. Оценка только по корпусу не показывает, как аппарат будет работать в реальной схеме.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Трубный пучок закреплён в решётках, а перегородки в кожухе меняют направление межтрубного потока. При движении по трубам и вокруг них среды обмениваются теплотой через металл, не смешиваясь. Число ходов меняет длину пути и скорость, поэтому одновременно влияет на передачу теплоты и сопротивление.
Перед пуском проверяют герметичность камер, состояние соединений, направление потоков и доступность дренажа. После заполнения удаляют воздух из предусмотренных точек и наблюдают за перепадом давления. Если контур заполнен не полностью, расчётная схема и фактическая теплоотдача расходятся.
- Шаг 1Определите тепловую нагрузку и параметры сред (температура, давление, расход).
- Шаг 2Выберите тип конструкции (с фиксированной решеткой, плавающей головкой или U-образными трубами).
- Шаг 3Рассчитайте необходимую площадь теплообмена и выберите стандартный типоразмер.
- Шаг 4Определите число ходов и конфигурацию перегородок в кожухе.
- Шаг 5Проверьте гидравлическое сопротивление на допустимые значения.
3. Ключевые параметры
В таблице сопоставлены диаметр и толщина стенки труб, коэффициент теплоотдачи и допустимое давление. Размер труб влияет на проходное сечение и очистку, толщина связана с прочностью, а коэффициент описывает интенсивность передачи теплоты при заданном режиме. Давление проверяют отдельно для трубной и межтрубной сторон.
Подбор выполняют по тепловой нагрузке, расходам, температурам и допустимому сопротивлению, затем сверяют с конструкцией пучка. Число ходов и перегородки нельзя выбирать независимо от насоса: изменение пути меняет скорость и потери. Итог подтверждают паспортом материала, аппарата и арматуры.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диаметр труб | 25 мм | мм | инженерная практика; сверить по паспорту |
| Толщина стенки труб | 2 мм | мм | инженерная практика; сверить по паспорту |
| Коэффициент теплоотдачи | 1000 Вт/(м²·°C) | Вт/(м²·°C) | инженерная практика; сверить по паспорту |
| Допустимое давление | 6 МПа | МПа | инженерная практика; сверить по паспорту |

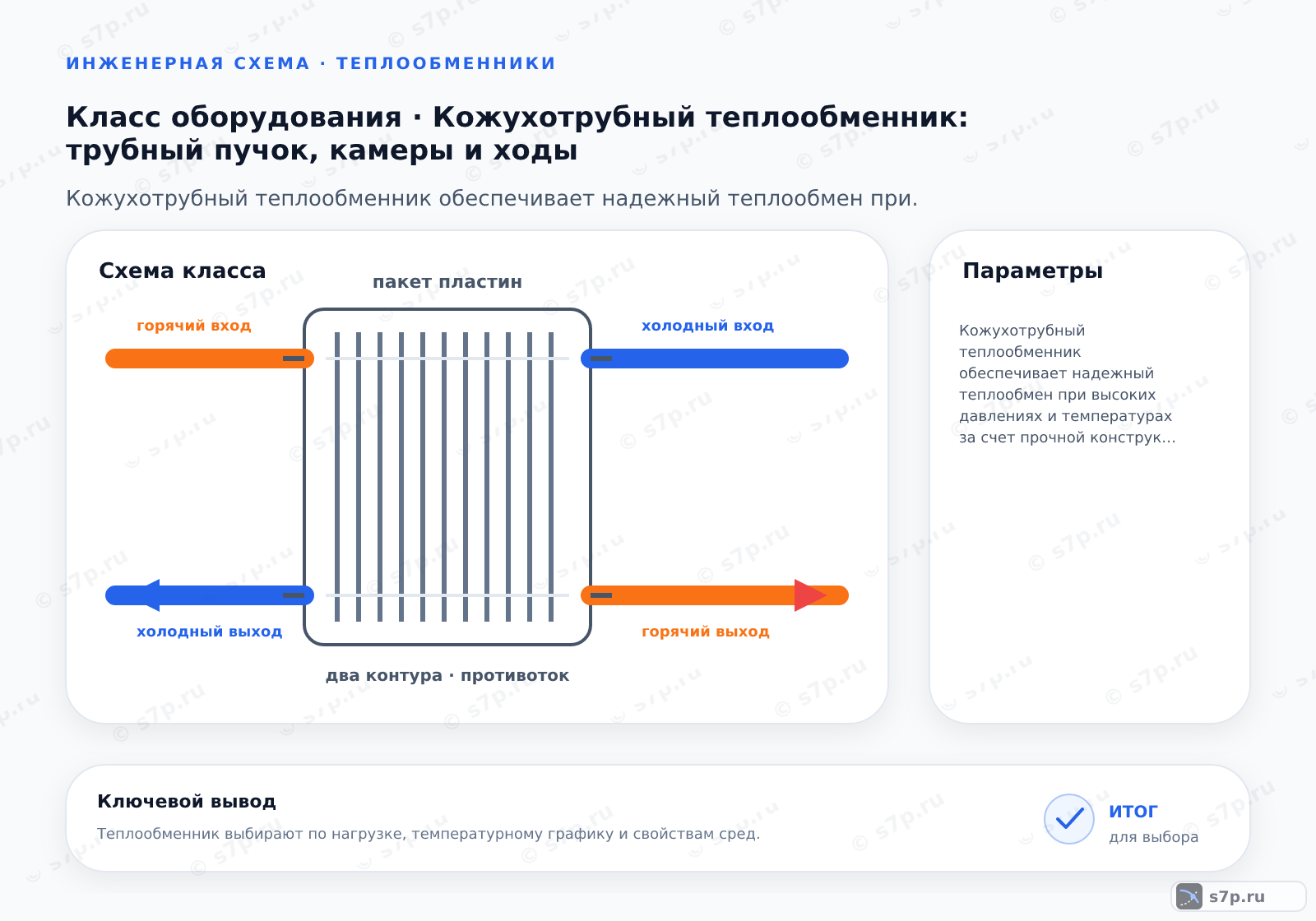

4. Схема работы кожухотрубного теплообменника
Трубная среда входит в камеру, проходит по трубам и выходит через противоположный патрубок. Межтрубная среда входит в кожух, направляется перегородками поперёк или вдоль пучка и покидает пространство вокруг пучка. Стенка трубы остаётся границей теплопередачи, а схема ходов задаёт фактическую длину контакта.
При чтении схемы отслеживают входы, выходы, повороты в камерах и зоны опоры пучка. Для противоточного движения сравнивают температуры на разных концах, для многоходовой компоновки дополнительно проверяют потери давления. Дренаж и вентиляция должны быть доступны для заполнения, остановки и обслуживания.
5. Виды и разновидности
Аппараты с фиксированными трубными решётками имеют простую конструкцию и подходят при небольшом температурном расширении. Плавающая головка даёт трубному пучку перемещаться при большом перепаде температур. U-образные трубы компенсируют расширение изгибом, но меняют условия очистки и осмотра внутренней поверхности.
Сравнение начинают с температурного режима и требований к ремонту. Фиксированные решётки удобны по устройству, плавающая головка облегчает компенсацию, а U-образное исполнение сокращает число неподвижных опор. Затем проверяют доступ к трубам, замену уплотнений, допустимое давление и совместимость материала со средой.
| Значение | Источник |
|---|---|
| С фиксированными трубными решетками: простейшая конструкция, подходит для малых перепадов температур. | инженерная практика; сверить по паспорту |
| С плавающей головкой: позволяет трубному пучку свободно перемещаться, подходит для больших перепадов температур. | инженерная практика; сверить по паспорту |
| С U-образными трубами: трубы изогнуты, нет трубных решеток на одном конце, легко компенсирует расширения. | инженерная практика; сверить по паспорту |
Как устроен кожухотрубный аппарат
Тепло передаётся через стенки труб, размещённых внутри цилиндрического кожуха. Одна среда течёт внутри труб, а другая — в межтрубном пространстве.
Три конструкции
Бывают аппараты с фиксированными трубными решётками, с плавающей головкой и с U-образными трубами.
Когда нужна плавающая головка
При больших перепадах температур берут конструкцию с плавающей головкой: она позволяет трубному пучку свободно перемещаться.
Какую конструкцию кожухотрубного аппарата применяют при больших перепадах температур?
6. На что влияет и зачем нужно
Изменение числа ходов меняет скорость среды и коэффициент теплоотдачи, но одновременно увеличивает сопротивление. Перегородки направляют межтрубный поток и уменьшают застойные зоны, а плавающая головка принимает температурное перемещение трубного пучка. Поэтому конструкцию связывают с тепловым режимом и возможностями насоса.
Число ходов и расположение перегородок определяют, насколько полно используется поверхность пучка. Более длинный путь усиливает омывание, но требует проверки располагаемого напора. Плавающая головка уменьшает нагрузку от температурного расширения, однако добавляет узлы, которые нужно осматривать и уплотнять.
На эксплуатацию влияют также загрязнение, вибрация труб и доступ для промывки. Режим контролируют по температурам, расходу и перепаду давления на каждой стороне. Если показатели меняются после прогрева, проверяют компенсацию расширения и крепление пучка, а не только регулируют поток.
7. Частые ошибки и на что смотреть
Слишком высокая скорость среды ускоряет эрозию труб и может вызвать вибрацию, а температурное расширение перегружает неподвижный пучок. Выбор плавающей головки или компенсатора связывают с реальным режимом, а перепад давления отслеживают вместе с температурой и расходом. Рост сопротивления требует проверки загрязнения.
К частым ошибкам относятся неверное распределение потоков, отсутствие отвода воздуха и выбор конструкции без проверки расширения. При загрязнении растёт сопротивление, но его нельзя объяснять только насосом: осматривают фильтрацию, трубный пучок, перегородки и дренаж. Превышение паспортного режима ускоряет износ и осложняет поиск причины.
При вибрации проверяют опоры, крепление труб и пульсации потока. При течи разделяют трубную и межтрубную стороны, чтобы определить место повреждения. Перед очисткой уточняют материал труб и допустимый способ промывки, после сборки контролируют герметичность и возвращают аппарат в работу только при устойчивых показаниях.
Частые вопросы
Когда нужна плавающая головка вместо фиксированных решёток?
Плавающую головку рассматривают при большом температурном расширении, когда трубному пучку требуется перемещение относительно кожуха. Фиксированные решётки проще и подходят при небольшом перепаде температур. Сравнивают также доступность очистки, герметичность камер, давление, материалы труб и место для обслуживания, а не только способ компенсации расширения.
Как распределяются среды в кожухотрубном аппарате?
Одна среда движется внутри трубного пучка, другая проходит в межтрубном пространстве вокруг труб. Стенки труб разделяют потоки и передают теплоту. Камеры задают направление трубной стороны, а перегородки направляют поток в кожухе. Перед пуском проверяют входы, выходы, заполнение и отсутствие воздуха в обеих сторонах.
Как подобрать число ходов кожухотрубного теплообменника?
Число ходов выбирают по требуемой теплопередаче, расходу и допустимому гидравлическому сопротивлению. Дополнительный поворот увеличивает путь и скорость среды, но повышает потери давления. Одновременно проверяют перегородки, доступный напор насоса, температурное расширение и возможность очистки трубного пучка. Решение подтверждают расчётом и паспортом аппарата.
Какие признаки указывают на загрязнение трубного пучка?
О загрязнении говорят рост перепада давления, снижение расхода и ухудшение передачи теплоты при прежних входных условиях. Эти признаки сравнивают с показаниями обеих сторон, поскольку похожее изменение вызывает закрытая арматура или неверное направление потока. Перед очисткой проверяют фильтрацию, приборы, камеры и состав среды, затем выбирают совместимый способ промывки.
Почему кожухотрубный аппарат начинает вибрировать?
Вибрацию могут вызвать высокая скорость, пульсации насоса, ослабление опор, повреждение перегородок или неправильное распределение потока. Осматривают крепление пучка, состояние труб и режим на трубной и межтрубной сторонах. Увеличением или снижением расхода проблему не маскируют: сначала отделяют механическую причину от гидравлической.
Что проверить перед химической или механической очисткой труб?
Уточняют материал труб и перегородок, допустимый реагент, доступ к камерам и возможность полностью слить среду. Затем фиксируют исходные давления, температуры и перепады, чтобы оценить результат. После очистки осматривают трубный пучок, проверяют герметичность разделённых сторон, удаляют воздух и только потом возвращают аппарат в рабочую схему.
