Температура конденсации строго зависит от давления, а перегретый пар требует дополнительного охлаждения перед теплоотдачей, поэтому дренаж должен обеспечивать быстрый отвод конденсата без гидравлических ударов. Конденсация пара — это процесс фазового перехода водяного пара в жидкость при отводе скрытой теплоты парообразования, происходящий при температуре насыщения, соответствующей текущему давлению в теплообменнике. Правильный дренаж предотвращает накопление конденсата и сохраняет высокую эффективность теплообмена.
данные обновлены 2026-10-21 ·

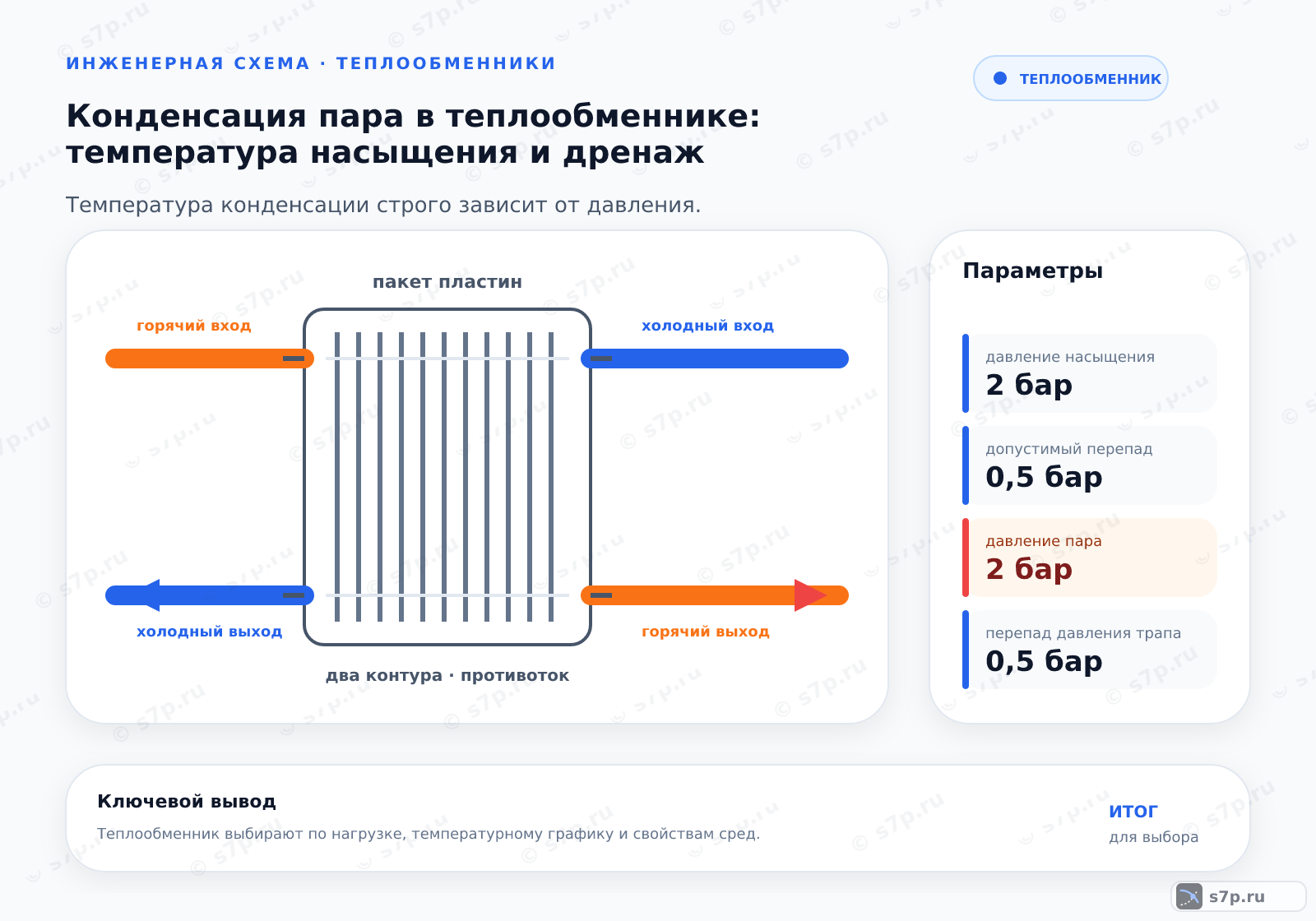

1. Что такое конденсация пара в теплообменнике
Конденсация начинается, когда водяной пар отдаёт скрытую теплоту и переходит в жидкое состояние на поверхности теплообмена. Температура насыщения связана с давлением паровой стороны, поэтому изменение давления меняет условия отдачи теплоты. Образовавшийся конденсат должен покидать аппарат без накопления в каналах.
Рабочую схему рассматривают как связь парового пространства, поверхности передачи теплоты и дренажной линии. Если жидкость задерживается, она занимает поверхность и мешает контакту пара с металлом. Если вместе с паром остаются неконденсируемые газы, измеренная температура перестаёт отражать лишь давление насыщения.
Текущая страница в тематической подборке.
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «models».
Смежная тема кластера «Бренды, платформы и аналоги».
Смежная тема кластера «service».
Смежная тема кластера «Пластинчатый пакет и его компоновка».
Смежная тема кластера «Промывка и химическая очистка».
Смежная тема кластера «Диагностика неисправностей».
Смежная тема кластера «Гидравлический расчёт и потери давления».
2. Устройство и принцип работы
Пар входит в теплообменник, соприкасается с более холодной поверхностью и конденсируется. Жидкость собирается в нижней части или у дренажного патрубка, после чего отводится трапом либо насосом. Манометр на входе, термометры и контроль дренажа связывают состояние пара с реальным отводом конденсата.
Проверку начинают с давления на входе и температуры насыщения, затем сравнивают температуру конденсата с ожидаемым состоянием. Утечка пара через дренаж, воздушная пробка или закрытая арматура искажают результат. Последовательность измерений нужна для отделения проблемы режима от неисправности трапа и отвода.
- Шаг 1Проверить рабочее давление пара на входе в теплообменник манометром.
- Шаг 2Определить температуру насыщения по таблицам свойств воды и пара.
- Шаг 3Измерить температуру конденсата на выходе из дренажного трапа.
- Шаг 4Убедиться, что температура конденсата близка к температуре насыщения.
- Шаг 5Проверить отсутствие утечки пара через дренажную линию.
- Шаг 6Оценить наличие неконденсируемых газов по разности температур.

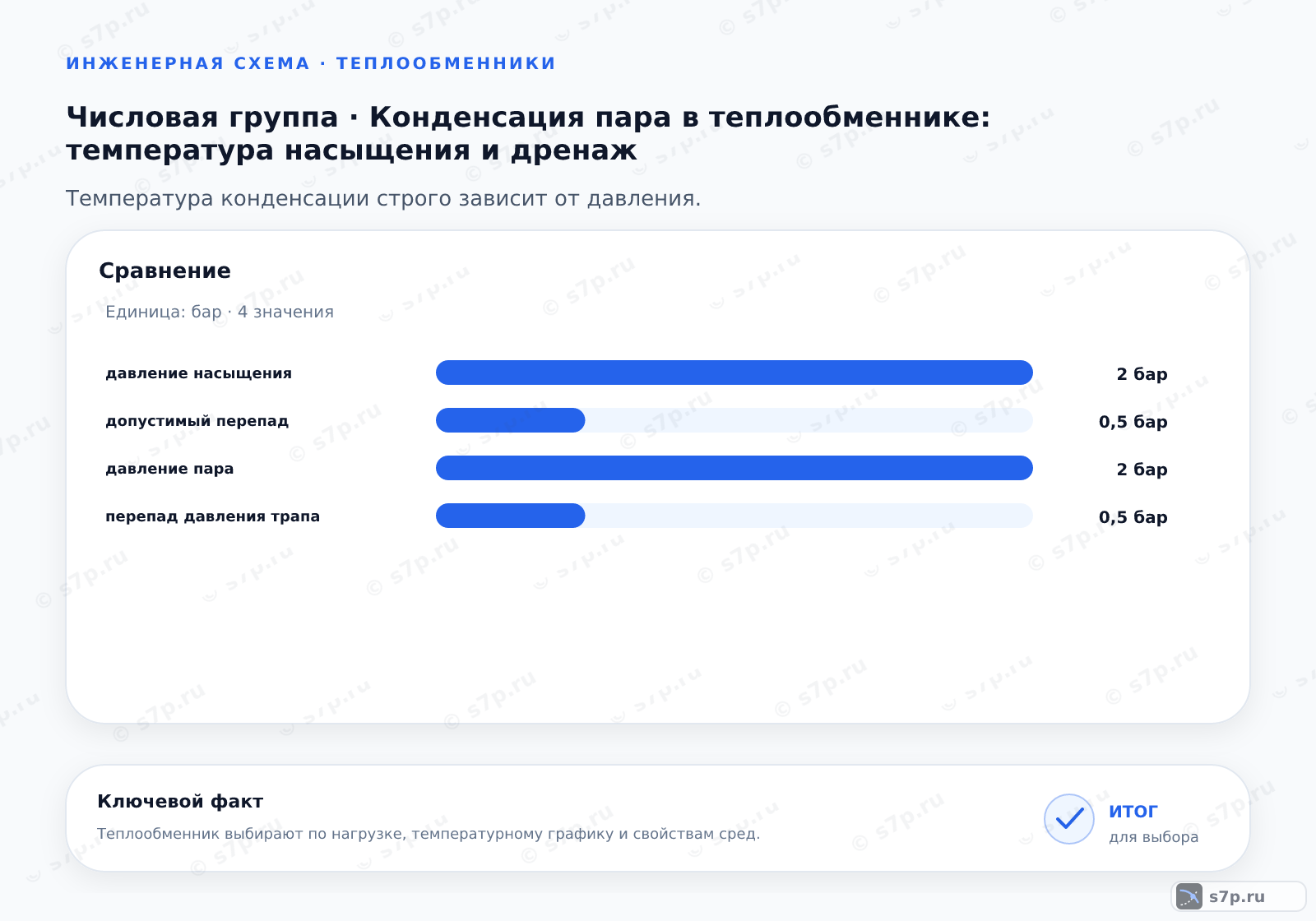

3. Ключевые параметры
Для оценки режима сопоставляют давление насыщения, температуру насыщения, допустимый перепад на дренажном устройстве и перегрев пара. Давление задаёт температуру фазового перехода, перегрев показывает, сколько теплоты требуется отвести до начала конденсации, а перепад характеризует возможность отвода жидкости.
Значения снимают в согласованных точках: давление — на входе, температуру пара и конденсата — до и после теплообменной зоны. Показание сравнивают с паспортом трапа и аппарата, а не с универсальным пределом. При расхождении проверяют манометр, термометр, наличие неконденсируемых газов и свободный проход дренажа.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Давление насыщения | 2 бар | бар | инженерная практика; сверить по паспорту |
| Температура насыщения | 120 градусов Цельсия | градусов Цельсия | инженерная практика; сверить по паспорту |
| Допустимый перепад | 0.5 бар | бар | инженерная практика; сверить по паспорту |
| Перегрев пара | 10 градусов Цельсия | градусов Цельсия | инженерная практика; сверить по паспорту |

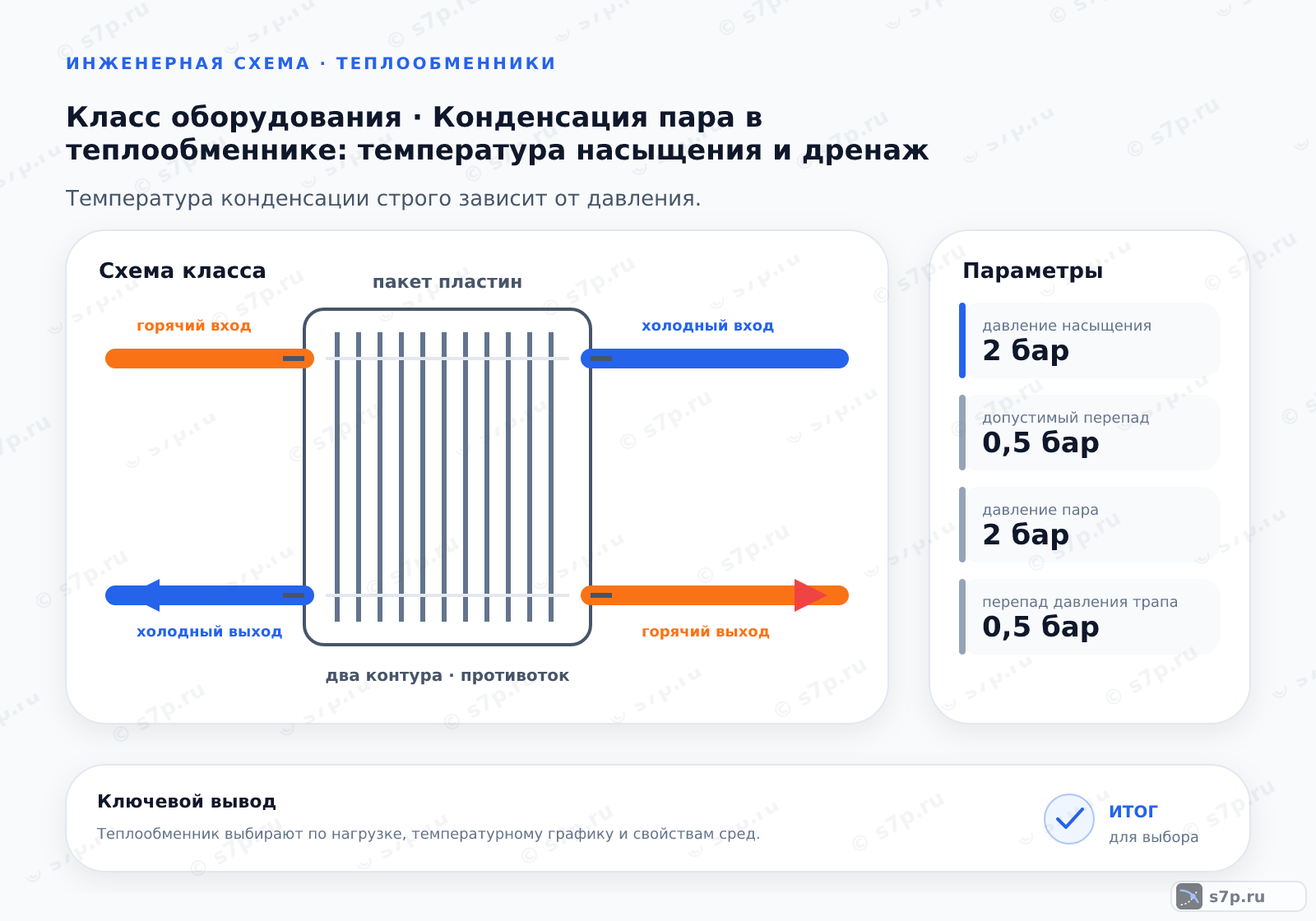

4. Схема работы
В рабочей схеме пар движется к теплообменной поверхности, отдаёт теплоту и превращается в конденсат. Паровую и жидкую стороны разделяет стенка, поэтому среды не смешиваются. Дренажная линия отводит жидкость в сторону сборника, а положение входа и выхода выбирают с учётом движения конденсата и доступного напора.
Горизонтальная компоновка с верхней подачей использует естественный отвод, вертикальная с нижней подачей снижает риск задержки жидкости, а при низком давлении применяют принудительный насосный отвод. Для каждой схемы проверяют уклон, запорную арматуру, трап и возможность удаления воздуха.
5. Виды и разновидности
Варианты различают по положению аппарата, направлению подачи пара и способу удаления конденсата. Горизонтальная конструкция с верхней подачей рассчитана на естественный сток, вертикальная с нижней подачей удобна для снижения риска гидравлических ударов, а насосный отвод применяют при недостаточном перепаде давления.
Сравнивая исполнения, смотрят не только на ориентацию корпуса. Проверяют объём жидкостной зоны, доступ к трапу, устойчивость к загрязнению и возможность удалить неконденсируемые газы. Выбранная схема должна соответствовать фактическому давлению, температуре и расположению трубопроводов.
| Значение | Источник |
|---|---|
| Горизонтальный теплообменник с верхней подачей пара для естественного отвода конденсата. | инженерная практика; сверить по паспорту |
| Вертикальный теплообменник с нижней подачей пара для предотвращения гидравлических ударов. | инженерная практика; сверить по паспорту |
| Теплообменник с принудительным отводом конденсата насосом при низком давлении пара. | инженерная практика; сверить по паспорту |
Условие конденсации
Процесс фазового перехода пара в жидкость происходит при температуре насыщения, которая определяется текущим давлением.
Влияние неконденсируемых газов
Удаление неконденсируемых газов из системы повышает коэффициент теплопередачи.
Причина гидроудара
Гидроудар возникает при быстром контакте пара с холодной водой или конденсатом.
Что происходит с коэффициентом теплопередачи при удалении неконденсируемых газов?
6. На что влияет и зачем нужно
Отвод неконденсируемых газов освобождает поверхность теплообмена для пара и улучшает передачу теплоты. Контроль давления удерживает температуру насыщения в согласованном диапазоне, а свободный дренаж не даёт конденсату закрывать рабочую поверхность. Эти функции связаны: ошибка в одной части проявляется изменением режима в другой.
Состояние системы оценивают по давлению, температуре пара, температуре конденсата и отсутствию утечки через дренаж. Если нагреваемая среда выходит из режима, проверяют сначала измерения и отвод жидкости, затем наличие воздуха и состояние поверхности. Такая последовательность помогает не компенсировать неисправность повышением подачи пара.
7. Частые ошибки и на что смотреть
Гидравлический удар появляется при быстром контакте пара с холодной водой или скопившимся конденсатом. Причину ищут в заполнении жидкостной зоны, положении арматуры и работе дренажа. Накипь на трубках увеличивает сопротивление теплопередаче, поэтому её связывают с падением температуры нагреваемой среды и ростом нагрузки.
Утечка пара через дренаж указывает на неисправность трапа или неверный режим отвода. При остановке проверяют защиту от замерзания жидкости и возможность полного опорожнения. Перед восстановлением подачи осматривают соединения, измерительные приборы и газоотвод, чтобы не запускать аппарат с закрытым или переполненным дренажным участком.
Частые вопросы
Как давление пара связано с температурой насыщения?
Температура насыщения определяется давлением паровой стороны: при изменении давления меняется условие, при котором пар отдаёт скрытую теплоту и переходит в жидкость. Поэтому давление измеряют на входе и сопоставляют с температурой насыщения по свойствам воды и пара. Показания проверяют по паспорту аппарата, а не по оторванному от схемы значению.
Почему конденсат задерживается в теплообменнике?
Причиной бывает закрытая или неправильно подключённая дренажная арматура, недостаточный перепад для трапа, воздух в линии либо скопление отложений. Осматривают направление стока, уклон, свободный проход и температуру конденсата. Если жидкость занимает теплообменную поверхность, теплопередача ухудшается, поэтому сначала восстанавливают отвод, а не увеличивают подачу пара.
Как выбрать естественный или насосный отвод конденсата?
Естественный отвод рассматривают при достаточном перепаде и подходящем расположении аппарата: горизонтальная схема с верхней подачей использует сток, вертикальная с нижней подачей уменьшает задержку жидкости. Насосный вариант применяют при низком давлении или невозможности обеспечить самотёк. Сравнивают дренаж, трап, уклон, доступ к арматуре и режим остановки.
Как обнаружить присутствие неконденсируемых газов?
Оценивают разность между давлением пара, ожидаемой температурой насыщения и фактической температурой на поверхности или выходе конденсата. Дополнительно проверяют, не искажены ли измерения воздухом в дренажной линии и неисправным прибором. Если температура ниже ожидаемой при нормальном давлении, осматривают газоотвод и участок, где могут скапливаться неконденсируемые газы.
Из-за чего возникает гидравлический удар на паровой стороне?
Удар возникает, когда пар быстро контактирует с холодной водой или скопившимся конденсатом. Риск возрастает при закрытом дренажном пути, неправильном уклоне, резком открытии арматуры и наличии жидкостной пробки. Проверяют заполнение, работу трапа, направление подачи и возможность плавного прогрева, затем устраняют причину до восстановления подачи пара.
Что проверить перед остановкой парового теплообменника?
Проверяют закрытие подачи, отвод остаточного конденсата, отсутствие утечки через дренаж и возможность удалить жидкость из низких точек. Для холодного периода оценивают защиту от замерзания и состояние труб. После остановки осматривают соединения, трап и измерительные приборы, чтобы при следующем пуске не получить заполненный конденсатом или завоздушенный участок.
