Компрессор с ресивером 100 л обеспечивает стабильное давление воздуха для инструментов, сглаживая пульсации поршневого насоса и позволяя конденсату оседать. Воздушный компрессор с ресивером 100 л — это стационарная или передвижная установка для сжатия атмосферного воздуха с накоплением его в горизонтальном или вертикальном баке объемом 100 литров для стабилизации давления и отделения конденсата. Увеличение объема ресивера снижает частоту включений компрессора, продлевая срок службы.
данные обновлены 2026-10-21 ·
1. Как ресивер влияет на запас воздуха и работу компрессора
Воздушный компрессор с ресивером 100 л объединяет поршневую головку, привод и бак, в котором накапливается сжатый воздух. Ресивер сглаживает пульсации насоса, даёт конденсату оседать и отделяет мгновенное потребление от работы двигателя. Стационарное или передвижное исполнение выбирают по месту установки и доступу к обслуживанию.
Бак не заменяет расчёт производительности. Если потребитель забирает воздух быстрее, чем головка его подаёт, запас постепенно расходуется и давление падает. Поэтому объём ресивера сопоставляют с расходом инструмента, режимом включения и допустимым рабочим давлением, а не рассматривают отдельно от компрессорной головки.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Воздух проходит через впускной фильтр в поршневую головку, где клапаны направляют его в цилиндр и затем в нагнетательную линию. Обратный клапан удерживает давление в ресивере после остановки головки, а реле давления управляет включением двигателя. На баке размещают манометр, предохранительный клапан, выходной кран и слив конденсата.
Перед запуском проверяют свободный ход крана, состояние шланга, уровень масла в масляной головке и отсутствие видимых повреждений. После заполнения бака поток проходит к редуктору и потребителю. Конденсат удаляют через нижний кран, потому что вода в сосуде ускоряет коррозию и уменьшает полезное пространство.
- Шаг 1Подключите шланг высокого давления к выходному патрубку ресивера через ручной кран.
- Шаг 2Откройте ручной кран на выходе из ресивера перед запуском компрессора.
- Шаг 3Убедитесь, что манометр показывает нулевое давление перед включением двигателя.
- Шаг 4Включите компрессор и дождитесь достижения давления отсечки (обычно 8–10 бар).
- Шаг 5После завершения работ отключите питание и слейте конденсат через нижний кран.
- Шаг 6Проверьте уровень масла в картере компрессорной головки при необходимости.
3. Ключевые параметры
В справочной таблице указаны объём ресивера 100 л, рабочее давление 10 бар, производительность 300 л/мин, мощность двигателя 2.2 кВт, напряжение питания 220 В и температура окружающей среды 40 °C. Для последнего параметра приведена ссылка на ГОСТ 12.2.007.0 и паспорт оборудования; остальные значения также сверяют с паспортом конкретной установки.
Производительность показывает скорость пополнения запаса, а объём бака — способность сглаживать кратковременный расход. Давление ограничивает режим ресивера, мощность и напряжение относятся к приводу, а температура помещения влияет на охлаждение. Сопоставление этих полей помогает не перепутать вместимость бака с фактической подачей.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Объем ресивера | 100 л | л | инженерная практика; сверить по паспорту |
| Рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Производительность | 300 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Мощность двигателя | 2.2 кВт | кВт | инженерная практика; сверить по паспорту |
| Напряжение питания | 220 В | В | инженерная практика; сверить по паспорту |
| Температура окружающей среды | 40 °C | °C | ГОСТ 12.2.007.0, паспорт оборудования |

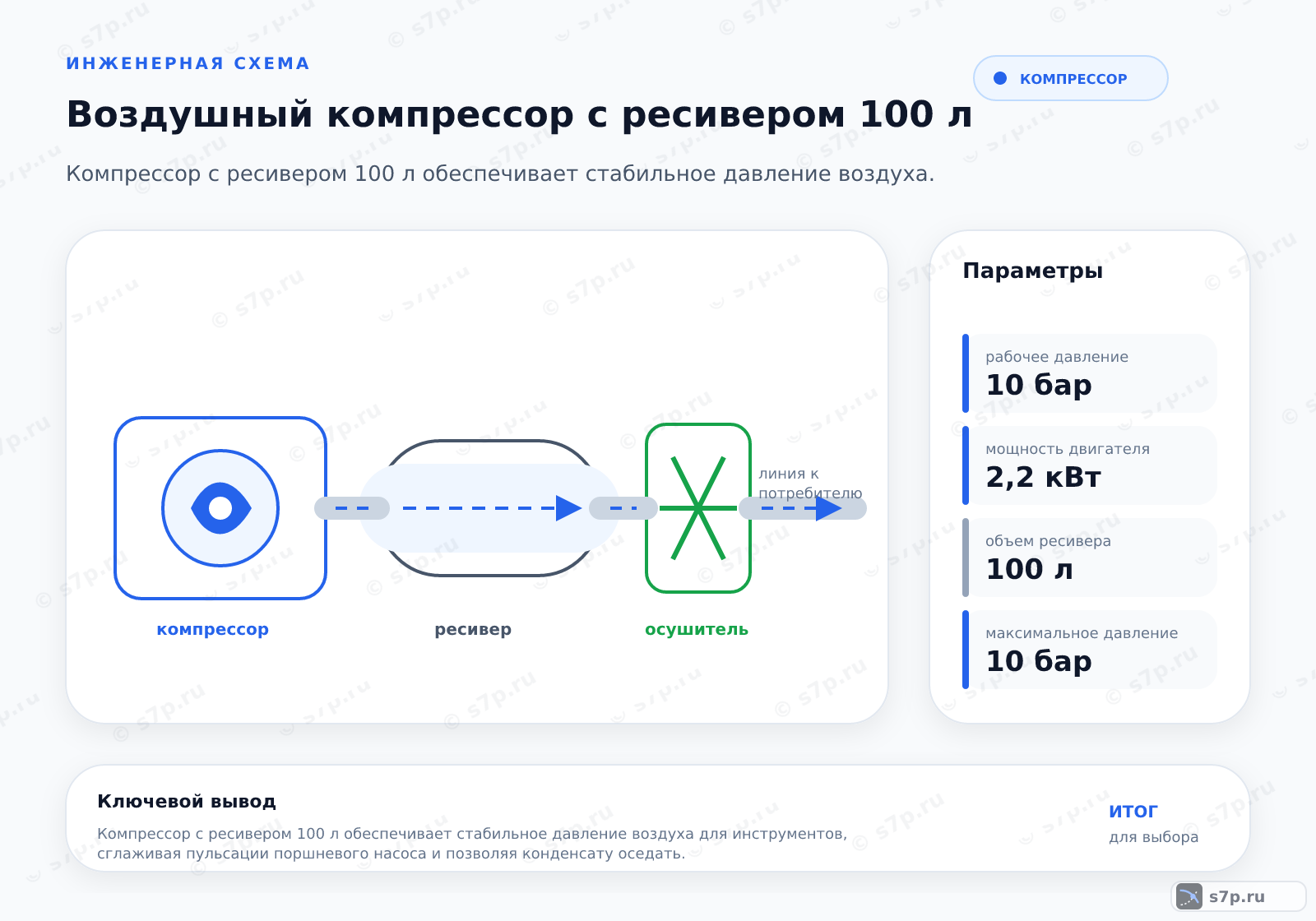

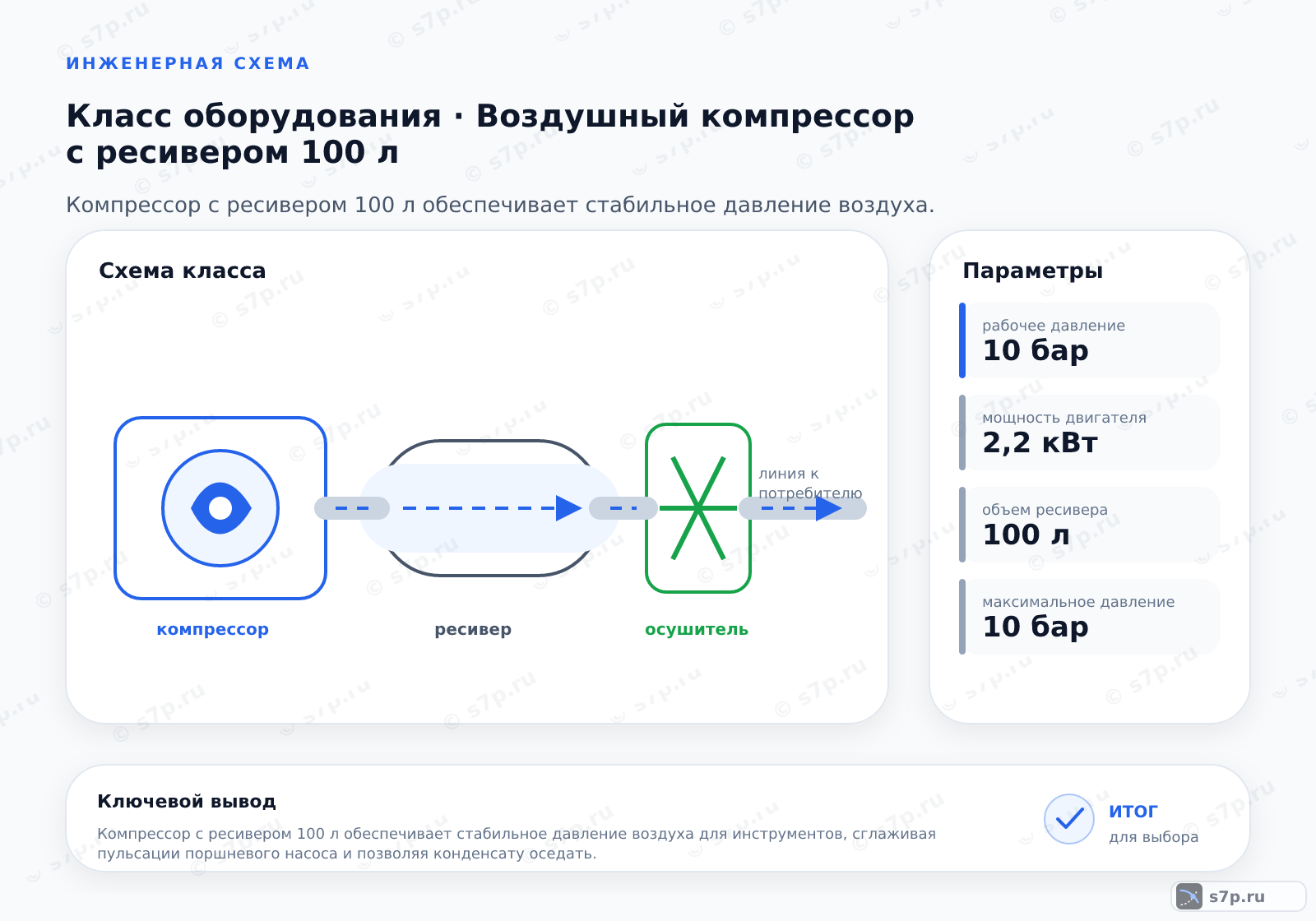

4. Схема воздушного потока от головки к инструменту
Поток проходит от входного фильтра через поршневую головку и обратный клапан в ресивер. Из бака воздух выходит через ручной кран, редуктор и шланг к инструменту. Реле давления размыкает цепь при достижении давления отсечки и снова запускает двигатель после расходования запаса, если это предусмотрено схемой.
Манометр показывает состояние бака, но не заменяет контроль давления у инструмента: потери появляются в кране, фильтре, редукторе и шланге. Нижний слив используют после остановки и сброса давления. Предохранительный клапан остаётся отдельной защитой и не должен использоваться как рабочий способ регулирования.
5. Виды и разновидности
Масляный поршневой компрессор с прямым приводом и горизонтальным ресивером прост по конструкции. Безмасляный вариант с тефлоновыми кольцами выбирают, когда к чистоте воздуха предъявляют повышенные требования. Ременный привод отделяет двигатель от головки и помогает снизить вибрацию и нагрев. Стационарная рама с виброгасящими опорами рассчитана на постоянное место установки.
Исполнение сравнивают по чистоте воздуха, шуму, доступу к маслу, способу передачи вращения и условиям монтажа. Безмасляная схема не освобождает от контроля клапанов и фильтра, а ременная не отменяет проверки натяжения и соосности. Решение фиксируют вместе с режимом инструмента и возможностью слива конденсата.
| Значение | Источник |
|---|---|
| Масляный поршневой компрессор с прямым приводом и горизонтальным ресивером. | инженерная практика; сверить по паспорту |
| Безмасляный поршневой компрессор с тефлоновыми кольцами для чистого воздуха. | инженерная практика; сверить по паспорту |
| Компрессор с ременным приводом для снижения вибрации и нагрева. | инженерная практика; сверить по паспорту |
| Стационарная установка на раме с виброгасящими опорами. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Ресивер объёмом 100 л сглаживает пульсации поршневой головки и даёт конденсату оседать. Охлаждение воздуха в баке может отделять до 70% влаги из сжатого потока. Накопленный запас позволяет кратковременно питать несколько пневмоинструментов; совместимость проверяют по расходу, давлению и фактической подаче.
7. Частые ошибки и на что смотреть
Запрещено эксплуатировать компрессор с неисправным предохранительным клапаном. Регулярно сливайте конденсат после остановки и сброса давления, чтобы не ускорять коррозию и не создавать условия для гидравлического удара. Не превышайте максимальное давление, указанное на шильдике ресивера.
Используйте только масло, рекомендованное производителем, и проверяйте его уровень в картере масляной головки. Перед подключением осматривайте бак, кран, шланг и кабель, а при необычном шуме или утечке прекращайте работу. Запуск продолжают после выяснения причины и восстановления защитной арматуры.
Частые вопросы
Что даёт ресивер объёмом 100 л при работе инструмента?
Ресивер объёмом 100 л накапливает сжатый воздух, сглаживает пульсации поршневой головки и позволяет кратковременно покрыть расход инструмента без непрерывной работы двигателя. При этом запас не увеличивает фактическую производительность головки: если потребление выше подачи, давление постепенно снизится. Объём сопоставляют с расходом, рабочим давлением и режимом включения.
Как сопоставить производительность компрессора с потреблением инструмента?
Сравнивают фактическую подачу компрессора с расходом инструмента при рабочем давлении, учитывая потери в фильтре, редукторе, шланге и разъёмах. Ресивер компенсирует только кратковременный недостаток. Если давление после некоторого времени падает, проверяют герметичность и режим включения, а затем выбирают оборудование по характеристике, а не по одному объёму бака.
Чем масляное и безмасляное исполнение отличается в работе?
Масляный поршневой вариант требует контроля уровня и состояния масла, зато масляная плёнка участвует в смазке и охлаждении головки. Безмасляный компрессор с тефлоновыми кольцами уменьшает риск попадания масла в воздух, но требует внимания к кольцам, клапанам и температурному режиму. В обоих исполнениях проверяют фильтр, конденсат, давление и защитную арматуру.
Для чего сливать конденсат после остановки?
При охлаждении сжатого воздуха в ресивере влага оседает внутри бака. Слив через нижний кран удаляет воду, которая ускоряет коррозию и может попасть в пневмолинию. Операцию выполняют после отключения питания и сброса давления по безопасной процедуре. Если влага появляется быстро, дополнительно проверяют фильтр, дренаж и условия работы.
Как проверить безопасность ресивера перед запуском?
Осматривают бак, сварные соединения, манометр, ручной кран, шланг и предохранительный клапан. Проверяют отсутствие коррозии, трещин, видимых утечек и повреждений опор. Давление на шильдике не должно быть превышено, а клапан нельзя заменять обычным краном. При сомнении установку не запускают до проверки по паспорту и технической процедуре.
Как ременный привод меняет режим по сравнению с прямым?
Ременный привод отделяет двигатель от поршневой головки и может уменьшать передачу вибрации и нагрева на двигатель. Взамен контролируют состояние, натяжение и соосность ремня, а также доступ для обслуживания. Прямой привод компактнее, но сильнее связывает головку и двигатель по механической нагрузке. Исполнение сравнивают по месту установки, шуму и ремонту.
