Для надежной работы пневмоинструмента необходимо использовать шланги с достаточным внутренним диаметром и быстродействующими разъемами, чтобы минимизировать падение давления и обеспечить стабильный расход воздуха от компрессора к оснастке. Увеличение диаметра шланга снижает потерю давления и повышает мощность инструмента.
данные обновлены 2026-10-21 ·
1. Как шланг передаёт воздух к пневмооснастке
Воздушный шланг передаёт поток от компрессора к пневмооснастке, а его внутренний диаметр и длина влияют на падение давления. Инструмент получает не давление на выходе компрессора, а режим после фильтра, редуктора, разъёмов и шланга. Поэтому материал и геометрию линии рассматривают вместе с расходом инструмента.
Схема должна удерживать рабочий поток без перегибов и подсоса влаги. Герметичность соединений, свободный проход и совместимость масла с материалом шланга определяют устойчивость работы. Быстродействующий разъём ускоряет замену оснастки, но не компенсирует слишком узкий проход или изношенное уплотнение.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Подбор начинают с расхода воздуха пневмоинструмента, затем сопоставляют его с внутренним диаметром и длиной шланга. После компрессора устанавливают редуктор, рядом с точкой подключения — фильтр-влагоотделитель, а соединения проверяют на герметичность. Давление на редукторе задают по требованию инструмента и его паспорту.
Увеличение проходного сечения уменьшает сопротивление, но не устраняет потери в длинной линии, фильтре и разъёмах. Шланг прокладывают без резких перегибов, защищают от истирания и не нагружают соединения весом инструмента. После сборки проверяют поток под рабочей нагрузкой, а не только отсутствие утечки на холостом ходу.
- Шаг 1Определите расход воздуха (л/мин) вашего пневмоинструмента.
- Шаг 2Выберите диаметр шланга: 8 мм для малых нагрузок, 10–12 мм для средних и больших.
- Шаг 3Установите фильтр-влагоотделитель рядом с точкой подключения к инструменту.
- Шаг 4Подключите шланг к компрессору через редуктор давления, установив нужное значение.
- Шаг 5Проверьте герметичность всех соединений мыльным раствором или слухом.
3. Ключевые параметры
Для линии сопоставляют рабочее давление, внутренний диаметр, максимальную длину и допустимую потерю давления. В таблице приведены ориентиры 6 бар, 10 мм, 30 м и 0.2 бар; конкретный шланг проверяют по паспорту и фактическому режиму инструмента. Одного присоединительного размера недостаточно для оценки пропускной способности.
Материал выбирают по температуре, маслу, изгибам и условиям площадки. Слишком длинный участок увеличивает сопротивление, а узкий проход снижает доступный расход. Если давление у инструмента заметно ниже давления в сети, разделяют потери в шланге, фильтре, редукторе и быстродействующем разъёме.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 6 бар | бар | инженерная практика; сверить по паспорту |
| Внутренний диаметр | 10 мм | мм | инженерная практика; сверить по паспорту |
| Максимальная длина | 30 м | м | инженерная практика; сверить по паспорту |
| Потеря давления | 0.2 бар | бар | инженерная практика; сверить по паспорту |

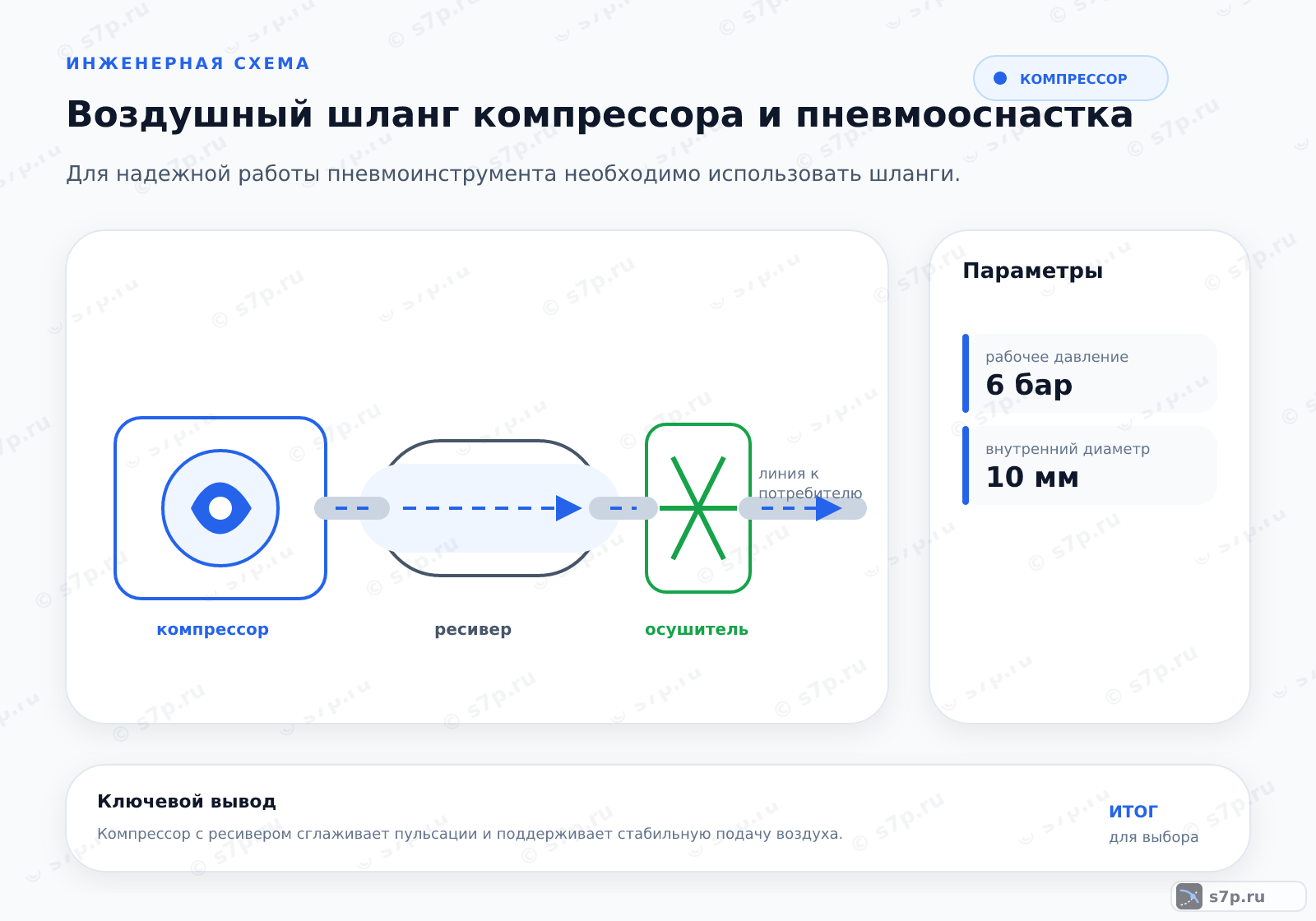

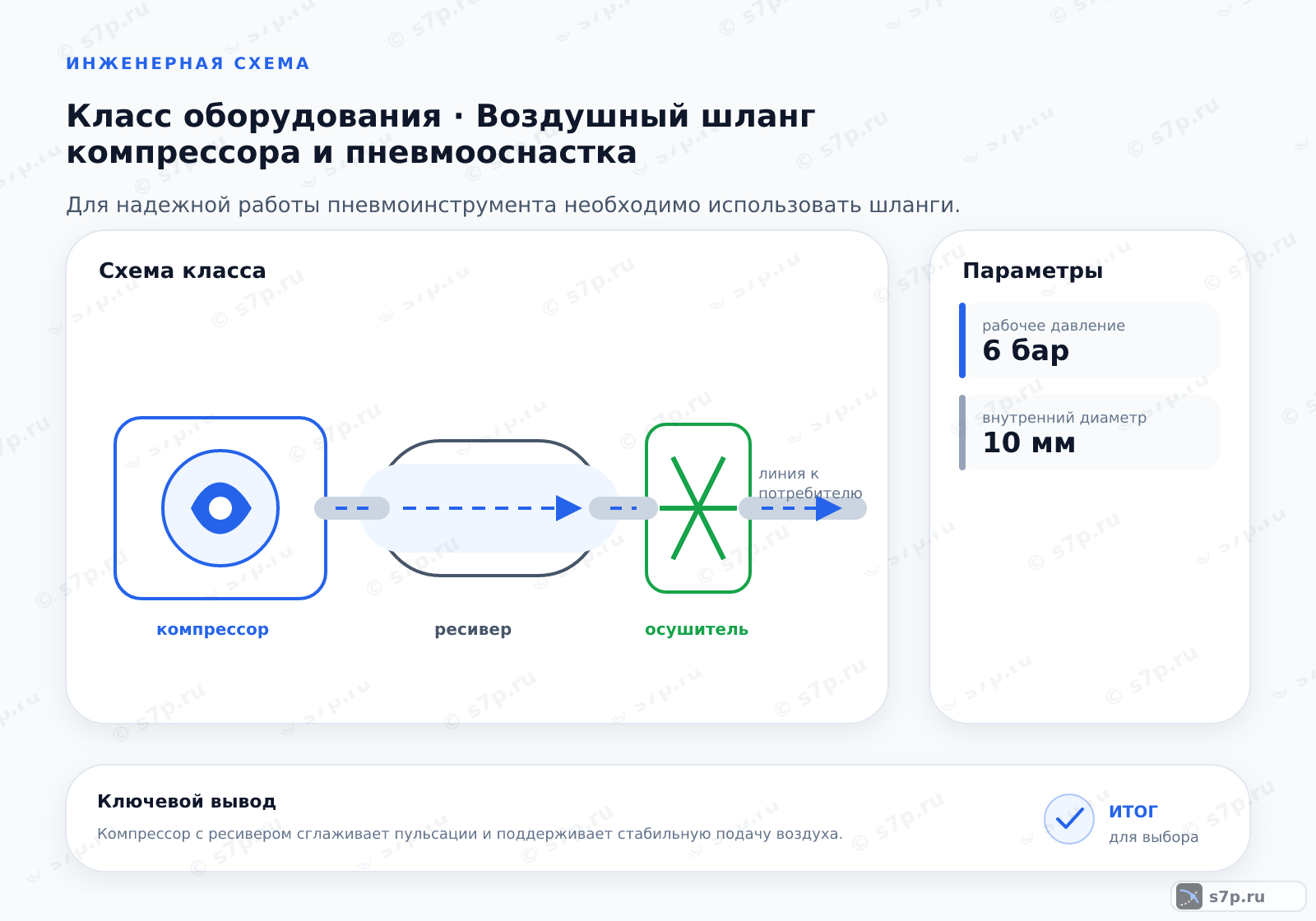

4. Схема воздушной линии от компрессора до инструмента
Рабочий поток идёт от компрессора через запорный элемент и редуктор к фильтру-влагоотделителю, затем проходит по шлангу и через быстродействующий разъём попадает в инструмент. Каждая граница добавляет сопротивление и потенциальное место утечки. Манометр у источника не показывает потери после всех этих элементов.
Фильтр ставят так, чтобы задерживать влагу до чувствительной оснастки, а корпус и слив оставались доступными. Шланг подключают с учётом направления потока и радиуса изгиба. При изменении инструмента проверяют расход, давление и размер разъёма, поскольку одинаковая резьба не гарантирует одинаковый проход.
5. Виды и разновидности
Армированный ПВХ-шланг устойчив к перегибам и подходит для бытового применения. Полиуретановый легче, устойчив к маслам и удобен в промышленной работе. Нейлоновый отличается прочностью и прозрачностью для контроля конденсата, но становится хрупким на морозе. Выбор материала связывают с трассой, средой и способом хранения.
Быстродействующие разъёмы сокращают время замены инструмента, однако их проход и уплотнение влияют на потери. Жёсткость шланга определяет удобство укладки, а армирование — устойчивость к внешнему давлению и излому. Перед заменой проверяют совместимость разъёма, материала и рабочего давления.
| Значение | Источник |
|---|---|
| Армированный ПВХ шланг: устойчив к перегибам, подходит для бытового использования. | инженерная практика; сверить по паспорту |
| Полиуретановый шланг: легкий, долговечный, устойчив к маслам, подходит для промышленности. | инженерная практика; сверить по паспорту |
| Нейлоновый шланг: высокая прочность, прозрачность для контроля конденсата, хрупкость на морозе. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Установка фильтра предотвращает поломку клапанов пневмоинструмента из-за влаги, если корпус своевременно очищают и сливают накопившуюся жидкость. Использование БРМ ускоряет смену оснастки и поддерживает герметичность, но загрязнённый разъём всё равно создаёт сопротивление и утечку.
При падении мощности сначала сравнивают давление у компрессора и у инструмента, затем осматривают фильтр, разъёмы, перегибы и уплотнения. После устранения причины проверяют инструмент под обычной нагрузкой. Изменение настройки редуктора без поиска ограничения может увеличить расход, но не вернуть нужный поток.
7. Частые ошибки и на что смотреть
Не превышайте рабочее давление шланга из паспорта: повреждённая оболочка может разорваться. Не подключайте разъём под давлением, поскольку резкий выброс способен сорвать соединение. Перегиб уменьшает проход и снижает пропускную способность, поэтому перед работой осматривают трассу, уплотнения и свободный ход шланга.
Частые вопросы
Как подобрать внутренний диаметр шланга под инструмент?
Отталкиваются от расхода воздуха инструмента, длины линии и допустимого падения давления. Затем сопоставляют внутренний диаметр с проходом фильтра, редуктора и быстродействующего разъёма. Слишком узкий шланг ограничит поток даже при достаточном давлении на компрессоре. После подключения проверяют давление у инструмента под нагрузкой, а не только на холостом ходу.
Почему давление у компрессора не равно давлению у инструмента?
Поток теряет давление на фильтре-влагоотделителе, редукторе, шланге, разъёмах и перегибах. Потери растут при увеличении расхода и длины линии, а загрязнение фильтра добавляет сопротивление. Давление у источника показывает состояние компрессора, но для оценки оснастки измеряют точку подключения и отдельно проверяют каждый участок.
Где ставить фильтр-влагоотделитель в пневмолинии?
Фильтр располагают рядом с точкой подключения к инструменту, чтобы задержать влагу после прохождения магистрали и шланга. Корпус, слив и сменный элемент должны оставаться доступными для осмотра. Перед фильтром оставляют подходящую арматуру, а после него проверяют давление и герметичность. Место установки уточняют по схеме производителя.
Чем полиуретановый шланг отличается от ПВХ и нейлона?
Армированный ПВХ устойчив к перегибам и удобен для бытовой линии. Полиуретан легче и устойчив к маслам, поэтому подходит для более интенсивной эксплуатации. Нейлон прочен и прозрачен для наблюдения за конденсатом, но хрупнет на морозе. Сравнивают не только материал, но и рабочее давление, разъёмы, радиус изгиба и условия хранения.
Что происходит при подключении шланга под давлением?
Разъём может сорваться, а резкий выброс воздуха способен отбросить шланг или мелкую деталь. Перед соединением перекрывают поток, снимают давление с участка и проверяют целостность уплотнения. После фиксации открывают подачу постепенно и наблюдают за соединением. Этот порядок одновременно снижает риск травмы и помогает обнаружить утечку до работы инструмента.
Как найти причину слабой мощности пневмоинструмента?
Сначала сравнивают давление у компрессора и у инструмента под нагрузкой. Затем проверяют фильтр, редуктор, быстродействующий разъём, перегибы, утечки и внутренний диаметр шланга. Если линия исправна, сопоставляют расход инструмента с производительностью компрессора. Изменение настройки редуктора без устранения ограничения не восстановит поток и может увеличить расход воздуха.
