Надежная работа компрессора обеспечивается точным подбором материалов трубок, уплотнений и приводных элементов с учетом рабочих давлений и температур, что предотвращает утечки и механические отказы. Трубки, прокладки и приводные детали компрессора — это элементы, обеспечивающие герметичность контура, передачу движения от двигателя к рабочим органам и надежную работу системы под давлением. Правильный зазор может повышать КПД компрессора.
данные обновлены 2026-10-21 ·
1. Как трубки, прокладки и привод поддерживают работу компрессора
Трубки и соединительные детали проводят рабочую среду, прокладки удерживают герметичность, а ремень или муфта передают движение от двигателя к компрессорному механизму. Отказ одного элемента влияет на весь контур: утечка меняет давление, неверный материал повреждается от температуры, а слабый привод нарушает частоту вращения.
Подбор начинают с давления, температуры, вибрации и состава среды. Медные трубки удобны при монтаже и хорошо проводят тепло, стальные лучше переносят механическую нагрузку, резиновые прокладки обеспечивают упругое уплотнение. Их выбирают как сопряжённую пару с фланцами, резьбой, крепежом и приводом, а не по отдельному названию детали.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Соединение собирают на очищенных поверхностях фланцев с новой прокладкой, установленной без смещения. Крепёж затягивают равномерно крест-накрест, чтобы не перекосить фланец и не выдавить уплотнение. После сборки проверяют герметичность продувкой совместимой средой, затем оценивают приводной ремень или муфту и их передачу момента.
Трубка должна иметь опору и не передавать на корпус лишнюю вибрацию. Прокладка работает в заданном диапазоне температуры и давления, поэтому повторное использование старого элемента без проверки рискованно. При обслуживании очищают посадочные поверхности, контролируют натяжение привода и запускают компрессор только после проверки соединений.
- Шаг 1Очистка поверхностей фланцев от старой прокладки и коррозии.
- Шаг 2Установка новой прокладки с центровкой по болтам.
- Шаг 3Затяжка габок крест-накрест динамометрическим ключом.
- Шаг 4Проверка герметичности продувкой азотом или хладагентом.
- Шаг 5Контроль натяжения приводного ремня или муфты.
3. Ключевые параметры
Таблица содержит рабочее давление компрессора, температуру окружающей среды, допустимую вибрацию и толщину стенки медной трубки. Эти значения связывают материал и геометрию с реальным режимом. Давление определяет требование к стенке и прокладке, температура — к материалу и уплотнению, вибрация — к креплениям и приводным соединениям.
Параметры нельзя переносить между деталями без проверки паспорта. Толщина стенки сама по себе не подтверждает стойкость к среде, а допустимая вибрация не отменяет правильного натяжения ремня. При выборе также учитывают способ соединения, радиус изгиба трубки, доступ для замены прокладки и положение деталей относительно источника тепла.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление компрессора | 10 бар | бар | инженерная практика; сверить по паспорту |
| Температура окружающей среды | 40 °C | °C | инженерная практика; сверить по паспорту |
| Допустимая вибрация | 4.5 мм/с | мм/с | инженерная практика; сверить по паспорту |
| Толщина стенки медной трубки | 1 мм | мм | инженерная практика; сверить по паспорту |

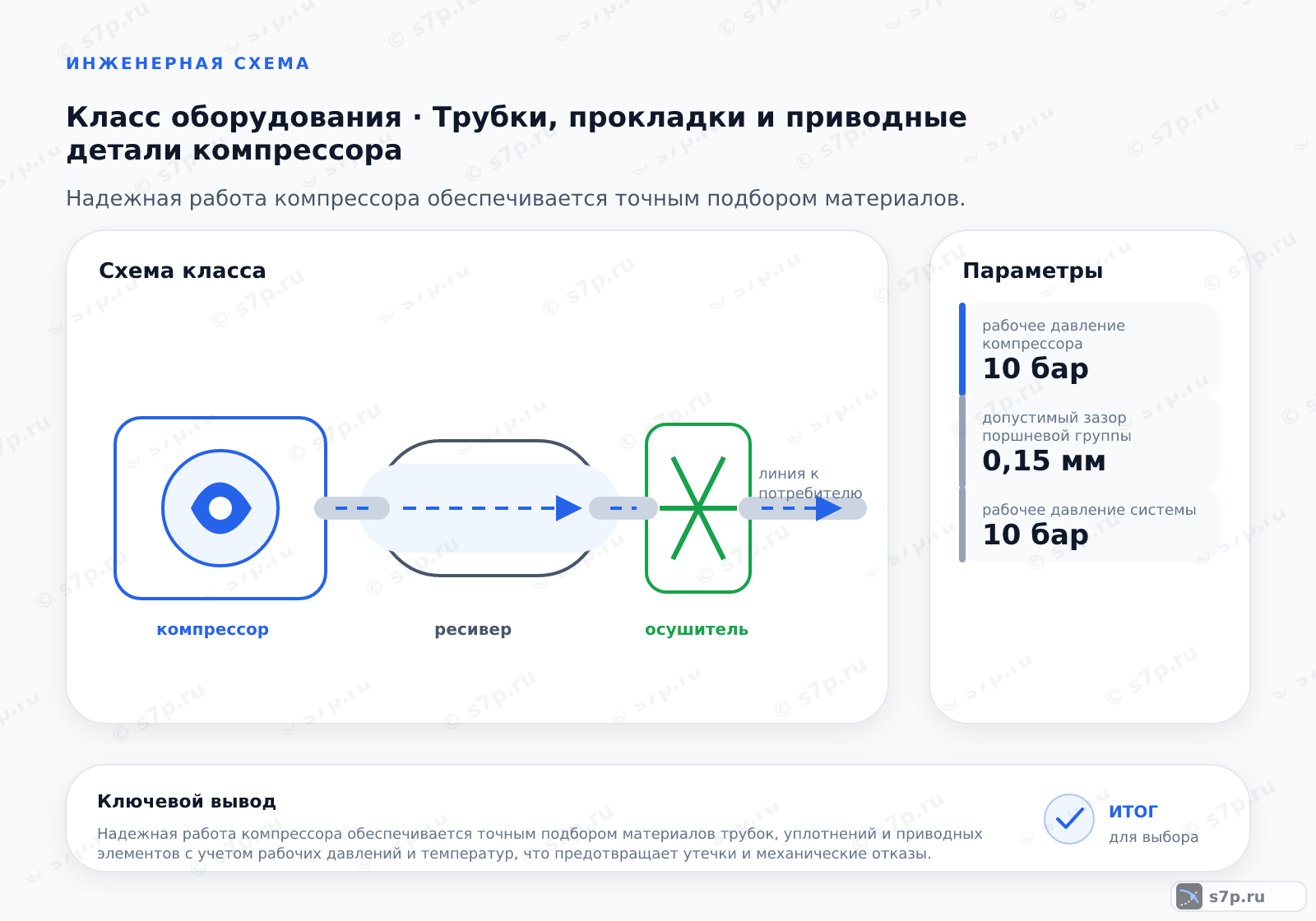

4. Схема соединения трубок, прокладок и привода компрессора
В схеме трубки соединяют узлы контура, прокладки закрывают фланцевые поверхности, а привод передаёт вращение от двигателя к рабочему органу. Герметичность трубного участка и правильное натяжение привода проверяют отдельно, потому что утечка и проскальзывание дают разные признаки при одинаковом падении производительности.
При чтении схемы отмечают направление среды, места фланцев, опоры трубок, ремень или муфту и точки контроля. Силы от трубопровода не должны нагружать корпус компрессора, а привод — работать с перекосом. После замены детали проверяют положение относительно соседних узлов, герметичность и вибрацию в устойчивом режиме.
5. Виды и разновидности
Медные трубки отличаются удобством монтажа и теплопроводностью, стальные трубы — прочностью и устойчивостью к вибрации, резиновые прокладки — упругостью и простотой замены. Эти свойства полезны только в подходящей среде: материал сопоставляют с давлением, температурой, маслом, хладагентом и способом соединения.
Приводные элементы включают ременную передачу и муфту, которые отличаются способом передачи движения и требованиями к выравниванию. Прокладку выбирают по фланцу и поверхности контакта, трубку — по проходу и толщине стенки. Смешение деталей от разных систем допустимо только после проверки геометрии и совместимости.
| Значение | Источник |
|---|---|
| Медные трубки: легкость монтажа, высокая теплопроводность. | инженерная практика; сверить по паспорту |
| Стальные трубы: высокая прочность, устойчивость к вибрациям. | инженерная практика; сверить по паспорту |
| Резиновые прокладки: эластичность, простота замены. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Материал трубки влияет на теплопередачу, стойкость к вибрации и удобство формирования трассы. Прокладка удерживает среду только при правильной посадке и подходящем диапазоне температуры. Приводная деталь определяет передачу вращения, поэтому её состояние отражается на подаче, шуме и нагреве компрессора.
Утечку выявляют по падению давления, следам среды, пузырению при проверке или изменению режима, а проскальзывание привода — по оборотам, шуму и нагреву. Замена одной прокладки без очистки фланца не возвращает герметичность, как и подтяжка ремня не исправляет перекос. Причину устанавливают по цепочке признаков.
7. Частые ошибки и на что смотреть
Старую прокладку не возвращают в соединение без подтверждения её состояния и совместимости. Перетяжка гаек деформирует фланцы, повреждает резьбу и может создать течь вместо герметичности, поэтому крепёж затягивают равномерно по принятой процедуре. Трубки защищают от вибрации и не изгибают у самого соединения.
При работе с нагретым маслом сначала ждут безопасного состояния и используют материал, рассчитанный на среду и температуру. После ремонта проверяют герметичность, натяжение ремня или соосность муфты, затем наблюдают за вибрацией и шумом. Деталь считают подходящей только после проверки всей пары: трубка и уплотнение, фланец и прокладка, двигатель и привод.
Частые вопросы
Как выбрать материал трубки для компрессора?
Сопоставляют давление, температуру, состав среды, вибрацию и способ соединения. Медная трубка удобна в монтаже и хорошо передаёт тепло, стальная лучше переносит механические воздействия, но требует оценки коррозии и креплений. Проверяют проход, толщину стенки, радиус изгиба и совместимость с хладагентом или маслом. Материал выбирают вместе с фитингами и уплотнением.
Почему новая прокладка всё равно пропускает?
Проверяют чистоту и состояние фланцев, соответствие прокладки поверхности, отсутствие перекоса и равномерность затяжки. Старая коррозия, царапина или чрезмерное усилие могут создать канал для утечки. Также смотрят, не передаёт ли трубопровод нагрузку на соединение. После сборки проверяют герметичность совместимой средой, а не оставляют стык без испытания.
Чем ремень отличается от муфты в приводе?
Ременная передача передаёт вращение через гибкий элемент и требует правильного натяжения, положения шкивов и защиты от проскальзывания. Муфта соединяет валы напрямую и чувствительна к соосности, состоянию упругого элемента и креплению. Для обоих вариантов проверяют вибрацию, шум и нагрев. Выбор зависит от конструкции компрессора, расстояния между валами и сервисной процедуры.
Как отличить утечку в трубке от неисправности привода?
При утечке обычно меняются давление, герметичность и следы рабочей среды в соединениях; при проблеме привода появляются проскальзывание, шум, нагрев или несоответствие вращения рабочему режиму. Проверяют трубки и фланцы на герметичность, затем отдельно осматривают ремень или муфту. Диагностику выполняют после остановки, изоляции и сброса давления.
Можно ли повторно использовать снятую прокладку?
Повторное использование допускают только если это прямо предусмотрено конструкцией и документами. Для обычного фланцевого соединения старый элемент осматривают на сжатие, трещины, химическое воздействие и потерю упругости; при сомнении его заменяют. Новая прокладка не устранит дефект фланца, поэтому посадочные поверхности очищают и проверяют перед сборкой.
Что контролировать после замены приводной детали?
Проверяют натяжение ремня или соосность муфты, крепёж, защитный кожух, отсутствие контакта с соседними деталями и свободное вращение. После запуска наблюдают за шумом, вибрацией, нагревом и стабильностью подачи. Если трубки передают усилие на корпус, устраняют их напряжение отдельно. Результат оценивают в устойчивом режиме, а не сразу после краткого пуска.
