Для безопасного подключения компрессора необходимо использовать армированные шланги с рабочим давлением, превышающим максимальное давление нагнетания компрессора минимум на 20%, с обязательной установкой обратного клапана и влагоотделителя.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Отключите компрессор от сети и сбросьте давление из ресивера.
- 2Шаг 2
Очистите резьбовое соединение на выходе компрессора от грязи и старой герметизирующей ленты.
- 3Шаг 3
Нанесите уплотнительный материал (ФУМ-ленту или герметик) на резьбу шлангового фитинга.
- 4Шаг 4
Вкрутите фитинг в выходное отверстие компрессора вручную до упора.
- 5Шаг 5
Подтяните соединение ключом на 1/4–1/2 оборота, избегая перетяжки.
- 6Шаг 6
Подсоедините второй конец шланга к ресиверу или распределительному коллектору.
- 7Шаг 7
Проверьте герметичность соединений мыльным раствором при включенном компрессоре.
1. Как подобрать шланг и элементы подключения компрессора
Шланг соединяет выход компрессора с ресивером, коллектором или потребителем и передаёт сжатый воздух без жёсткой привязки оборудования к одной точке. В состав подключения входят фитинги, уплотнение, обратный клапан и влагоотделитель. Каждый элемент влияет на герметичность, сопротивление и направление движения среды.
Подбор ведут по рабочему давлению, внутреннему проходу, температуре и свойствам воздуха. Армированный материал переносит внешнюю нагрузку лучше неармированного, но сохраняет требования к радиусу изгиба и защите от трения. Обратный клапан не заменяет запорную арматуру: он препятствует возврату воздуха к компрессору после остановки.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Воздух проходит от выходного отверстия компрессора через резьбовой фитинг и гибкий участок к ресиверу или распределительному коллектору. Уплотнение закрывает зазор в резьбе, а обратный клапан удерживает поток в заданном направлении. Влагоотделитель удаляет часть влаги до её попадания в последующий участок сети.
Монтаж начинают после отключения установки и сброса давления. Резьбу очищают, наносят совместимый уплотнительный материал и вворачивают фитинг без перекоса. После подключения проверяют стык мыльным раствором при рабочем режиме. Чрезмерная затяжка деформирует фитинг или шланг, а недостаточная оставляет канал для утечки.
3. Ключевые параметры
Рабочее давление шланга сопоставляют с максимальным давлением системы, а коэффициент запаса прочности рассматривают только в контексте паспорта изделия. Внутренний проход определяет сопротивление и доступный расход, внешний размер помогает оценить способ крепления. Потерю давления на участке связывают с длиной, изгибами, фитингами и фактическим расходом.
Температуру среды проверяют вместе с материалом оболочки и уплотнения. Для воздуха с масляным аэрозолем, повышенной влажностью или особой чистотой нужны совместимые материалы и подготовка. Значения рабочего давления, прохода и температуры берут из одной документации, чтобы не объединить характеристики разных исполнений.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление шланга | 10 бар | бар | инженерная практика; сверить по паспорту |
| Внутренний диаметр шланга | 10 мм | мм | инженерная практика; сверить по паспорту |
| Внешний диаметр шланга | 16 мм | мм | инженерная практика; сверить по паспорту |
| Рабочая температура среды | 60 °C | °C | инженерная практика; сверить по паспорту |
| Коэффициент запаса прочности | 3 раз | раз | инженерная практика; сверить по паспорту |
| Потеря давления на 10 м | 0.15 бар | бар | инженерная практика; сверить по паспорту |

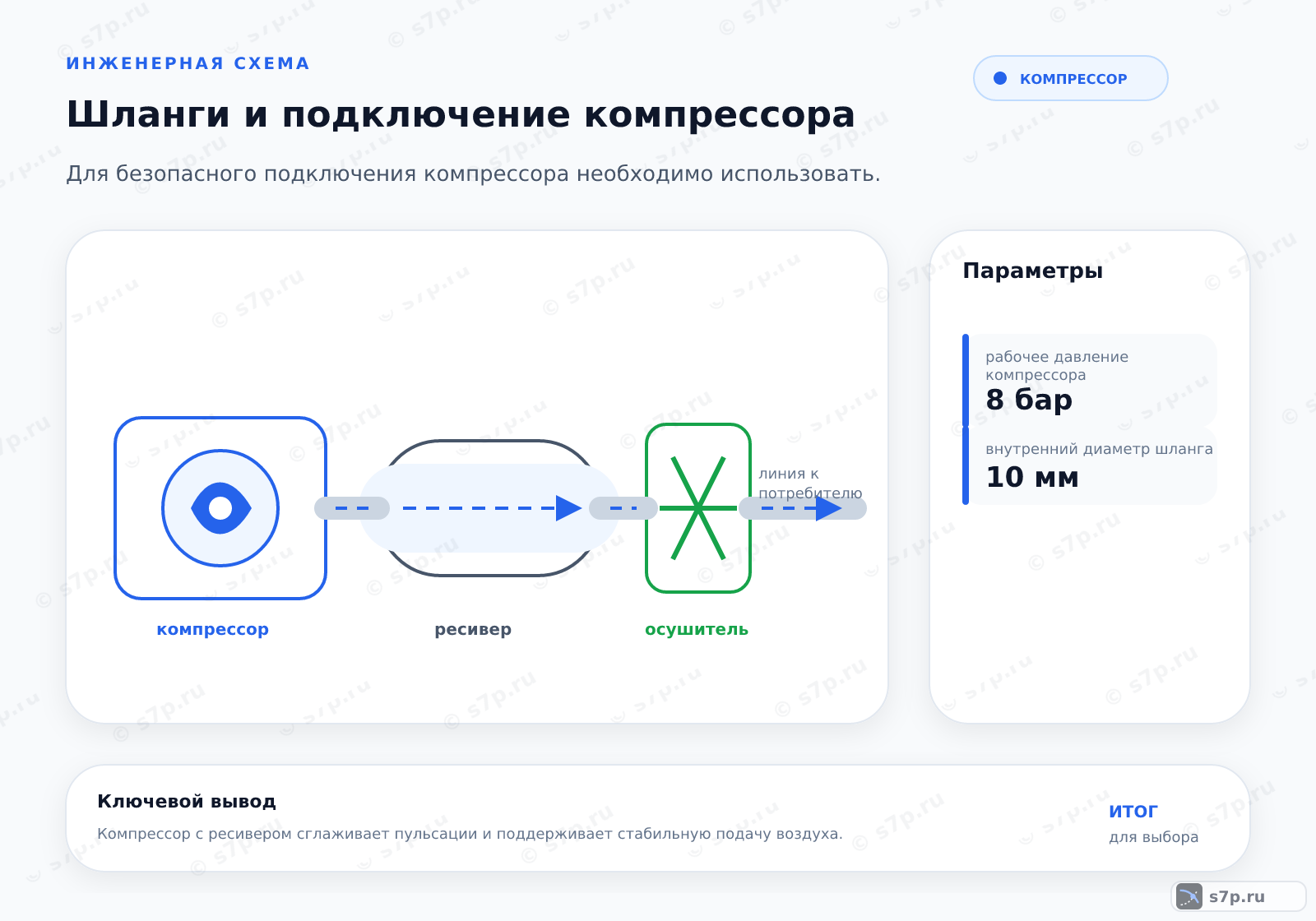

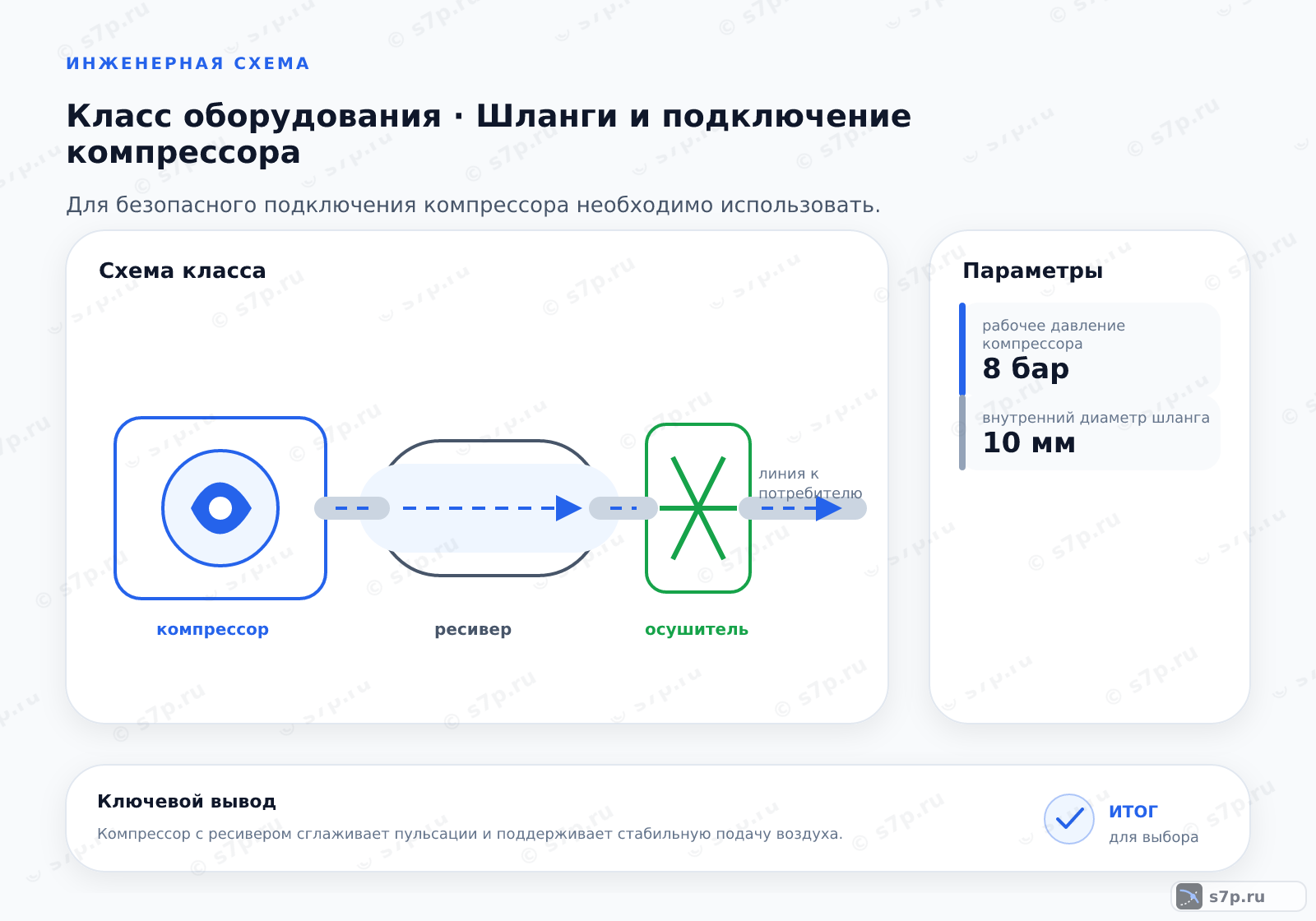

4. Схема подключения шланга от компрессора к потребителю
В подключении компрессор подаёт воздух через фитинг и шланг к ресиверу либо коллектору, после чего поток направляется к потребителям. Влагоотделитель ставят в предусмотренной точке подготовки, а обратный клапан — так, чтобы после остановки воздух не возвращался к компрессору. Расположение узлов должно позволять снять фильтр и осмотреть соединения.
Шланг прокладывают с плавными изгибами и без провисаний, трения об острые кромки и контакта с источником тепла. Участок не должен работать на растяжение или скручивание. Если давление у потребителя ниже ожидаемого, проверяют проход, длину, состояние фитингов, фильтр и утечки до изменения настроек компрессора.
5. Виды и разновидности
Резиновый шланг с текстильным армированием подходит для гибкого подключения при умеренных внешних нагрузках. Полиуретановый вариант легче и устойчивее к перегибам. Металлическая гофра применяется там, где требуется повышенная механическая и температурная стойкость, а тефлоновый шланг выбирают при требованиях к химической совместимости и низкому трению.
Сравнение вариантов ведут по среде, температуре, давлению и режиму перемещения. Материал должен быть совместим с воздухом и возможным масляным загрязнением, а фитинги — с его стенкой и проходом. Для стационарной линии важнее стабильность соединений и доступ к осмотру, для подвижного инструмента — гибкость и защита от перегиба.
| Значение | Источник |
|---|---|
| Резиновый шланг с текстильным армированием: стандартный, гибкий, для бытового использования. | инженерная практика; сверить по паспорту |
| Полиуретановый шланг: легкий, устойчивый к перегибам, для промышленного использования. | инженерная практика; сверить по паспорту |
| Металлическая гофра: высокая прочность, для агрессивных сред и высоких температур. | инженерная практика; сверить по паспорту |
| Тефлоновый шланг: химическая стойкость, низкое трение, для высокоточных систем. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Внутренний проход шланга и состояние фитингов определяют сопротивление линии. При увеличении прохода потери обычно снижаются, но окончательную оценку делают по длине, изгибам и расходу. Обратный клапан удерживает воздух от возврата в компрессор, поэтому его направление и герметичность проверяют отдельно от состояния гибкого участка.
Шланг осматривают на трещины, вздутия, перетирание и следы нагрева. Повреждение оболочки не компенсируют дополнительной обмоткой или хомутом, если рабочее давление действует на стенку. Исправная линия уменьшает утечки и лишнюю нагрузку на компрессор, но не заменяет расчёт сети и контроль параметров у потребителя.
7. Частые ошибки и на что смотреть
Перед запуском осматривают оболочку, фитинги, резьбу и обратный клапан. Трещины, вздутия и следы перетирания означают, что участок выводят из работы. Перегиб уменьшает проход и ослабляет стенку, а острые кромки и нагрев ускоряют разрушение. Шланг для воды или другой среды нельзя переносить в линию сжатого воздуха без подтверждённой совместимости.
Максимальное давление берут с маркировки и паспорта, затем сопоставляют с режимом компрессора и арматуры. Герметичность проверяют после сборки и при изменении режима. Если стык течёт, сначала сбрасывают давление и устраняют причину, а не подтягивают соединение на работающей линии.
Частые вопросы
Как выбрать армированный шланг для компрессора?
Сопоставляют рабочее давление шланга с режимом компрессора и всей арматуры, затем проверяют внутренний проход, температуру и совместимость материала со сжатым воздухом. Для подвижного подключения учитывают гибкость и стойкость к перегибам, для стационарного — защиту от трения и доступ к осмотру. Паспорт фитингов и шланга должен описывать совместную работу, а не отдельные детали.
Зачем ставят обратный клапан между компрессором и ресивером?
Клапан пропускает воздух в сторону ресивера или коллектора и препятствует обратному потоку после остановки компрессора. Из-за неверного направления, загрязнения или негерметичности он перестаёт выполнять эту функцию. При монтаже проверяют стрелку на корпусе, состояние уплотнения и доступ для обслуживания. Клапан не устраняет падение давления в узком или повреждённом шланге.
Почему в длинном шланге падает давление?
Сопротивление растёт из-за длины, малого внутреннего прохода, изгибов, фитингов и загрязнения. При большом расходе это заметнее: у потребителя давление ниже, чем на выходе компрессора. Диагностику начинают с измерения до и после участка, затем осматривают перегибы, фильтр, обратный клапан и соединения. Повышать давление сверх паспортных ограничений вместо устранения потерь нельзя.
Как проверить резьбовое подключение без разборки всей линии?
Компрессор запускают в безопасном режиме после проверки сборки, затем наносят мыльный раствор на доступные соединения и наблюдают за появлением пузырей. Перед исправлением течи отключают установку и сбрасывают давление. Проверяют чистоту резьбы, состояние уплотнительного материала и отсутствие перекоса фитинга. После подтяжки повторяют проверку, не допуская деформации шланга или корпуса.
Чем отличаются материалы шлангов для разных условий?
Резина с текстильным армированием даёт гибкое подключение, полиуретан удобен при частых перемещениях и перегибах, металлическая гофра лучше переносит механические и температурные воздействия, а тефлон применяют при требованиях к химической стойкости. Окончательный выбор зависит от давления, температуры, состава среды, радиуса изгиба и типа фитинга. Сравнивать только внешний материал недостаточно.
Какие признаки говорят, что шланг пора вывести из работы?
Критичны трещины, вздутия, порезы, перетирание, повреждение армирования, следы перегрева и постоянная утечка в месте, которое не удаётся устранить правильной сборкой. Также проверяют маркировку: шланг должен быть предназначен для сжатого воздуха и текущего давления. Повреждённый участок не ремонтируют временной лентой, а заменяют совместимым изделием после сброса давления.
