Шланг компрессора с быстросъёмным соединением представляет собой гибкий трубопровод, предназначенный для подачи сжатого воздуха или газа от компрессорной установки к рабочему инструменту, обеспечивая быстрый монтаж и демонтаж без использования инструментов. Использование шланга большого диаметра снижает падение давления и увеличивает мощность.
данные обновлены 2026-10-21 ·
1. Как шланг передаёт газ через быстросъёмное соединение
Такой шланг передаёт сжатый воздух или газ от компрессора к инструменту и позволяет быстро разъединить линию через муфту и штуцер. Гибкая оболочка компенсирует перемещение инструмента и упрощает прокладку вокруг рабочего места. Соединение при этом должно удерживать давление, сохранять проход и не пропускать воздух через уплотнение.
Подбор начинают не с внешнего вида, а с среды, давления, температуры и требуемого расхода. Для подвижного инструмента важны масса и гибкость шланга, для стационарной линии — стойкость к износу и доступность осмотра. Быстросъёмная муфта должна соответствовать штуцеру и сохранять блокировку после подключения.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Поток проходит через внутренний канал шланга, штуцер, муфту и далее к пневмоинструменту. Муфта фиксирует штуцер, а уплотнительные кольца закрывают зазор между сопряжёнными деталями. При разъединении запорный элемент муфты должен ограничить выход воздуха, поэтому состояние механизма проверяют до подачи давления.
Монтаж выполняют на обесточенной установке со сброшенным давлением. Соединение осматривают, вставляют штуцер до упора и убеждаются в фиксации блокировки. После подключения компрессора проверяют места стыков на утечки. Если муфта не защёлкивается, кольцо повреждено или штуцер имеет выработку, линию не нагружают до устранения причины.
- Шаг 1Подготовьте рабочее место и убедитесь, что компрессор отключен от сети и давление в ресивере сброшено.
- Шаг 2Осмотрите быстросъёмное соединение на предмет повреждений, трещин и целостности уплотнительных колец.
- Шаг 3Вставьте штуцер муфты в конец шланга до упора, убедившись в плотном прилегании.
- Шаг 4Подключите второй конец шланга к пневмоинструменту до характерного щелчка механизма блокировки.
- Шаг 5Включите компрессор и проверьте отсутствие утечек воздуха в местах соединений.
3. Ключевые параметры
Рабочее давление шланга сопоставляют с давлением компрессора и пневмоинструмента, а разрывное давление рассматривают как характеристику прочности, а не как режим эксплуатации. Внутренний диаметр влияет на сопротивление и доступный расход. При малом проходе потери растут, особенно на длинном участке и при большом потреблении.
Температуру среды и материал выбирают совместно: резиновая оболочка с металлической оплёткой рассчитана на одни условия, полиуретан — на другие. Паспорт также проверяют по совместимости с маслом, газом, наружным воздействием и типом быстросъёмной арматуры. Значения расхода и давления должны относиться к одной рабочей точке.

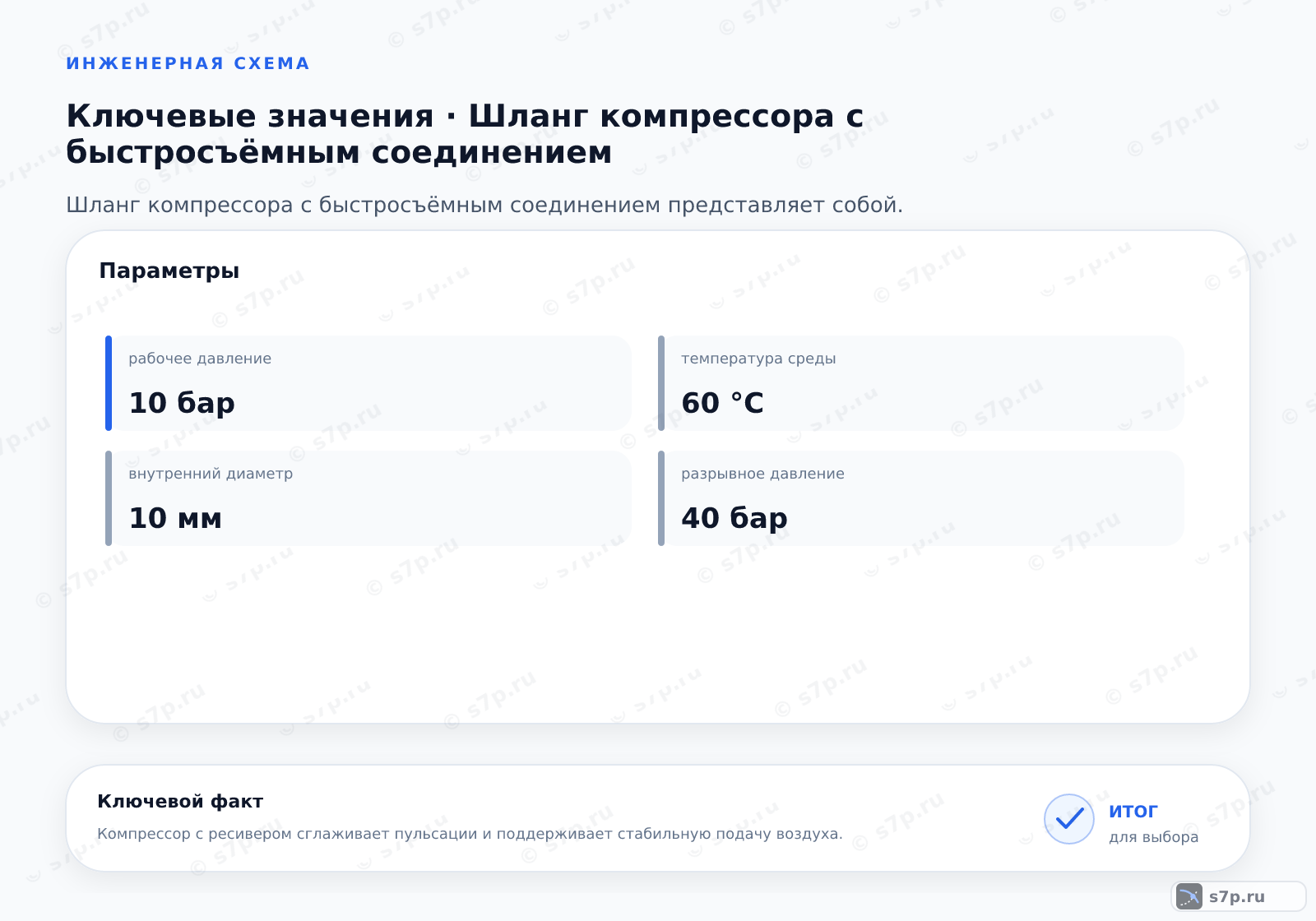

| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 10 бар | бар | инженерная практика; сверить по паспорту |
| Внутренний диаметр | 10 мм | мм | инженерная практика; сверить по паспорту |
| Температура среды | 60 °C | °C | инженерная практика; сверить по паспорту |
| Разрывное давление | 40 бар | бар | инженерная практика; сверить по паспорту |
| Расход воздуха | 500 л/мин | л/мин | инженерная практика; сверить по паспорту |

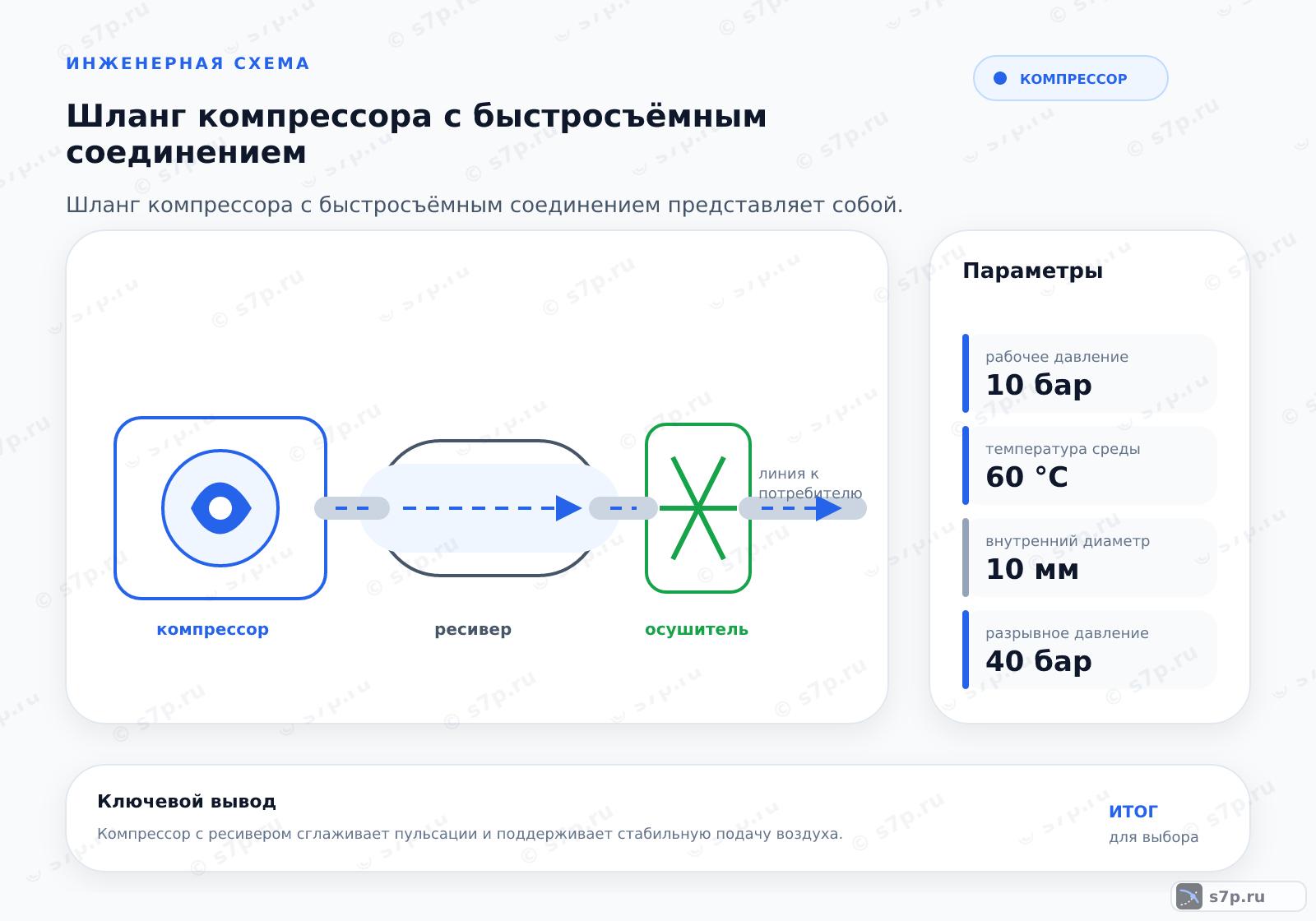

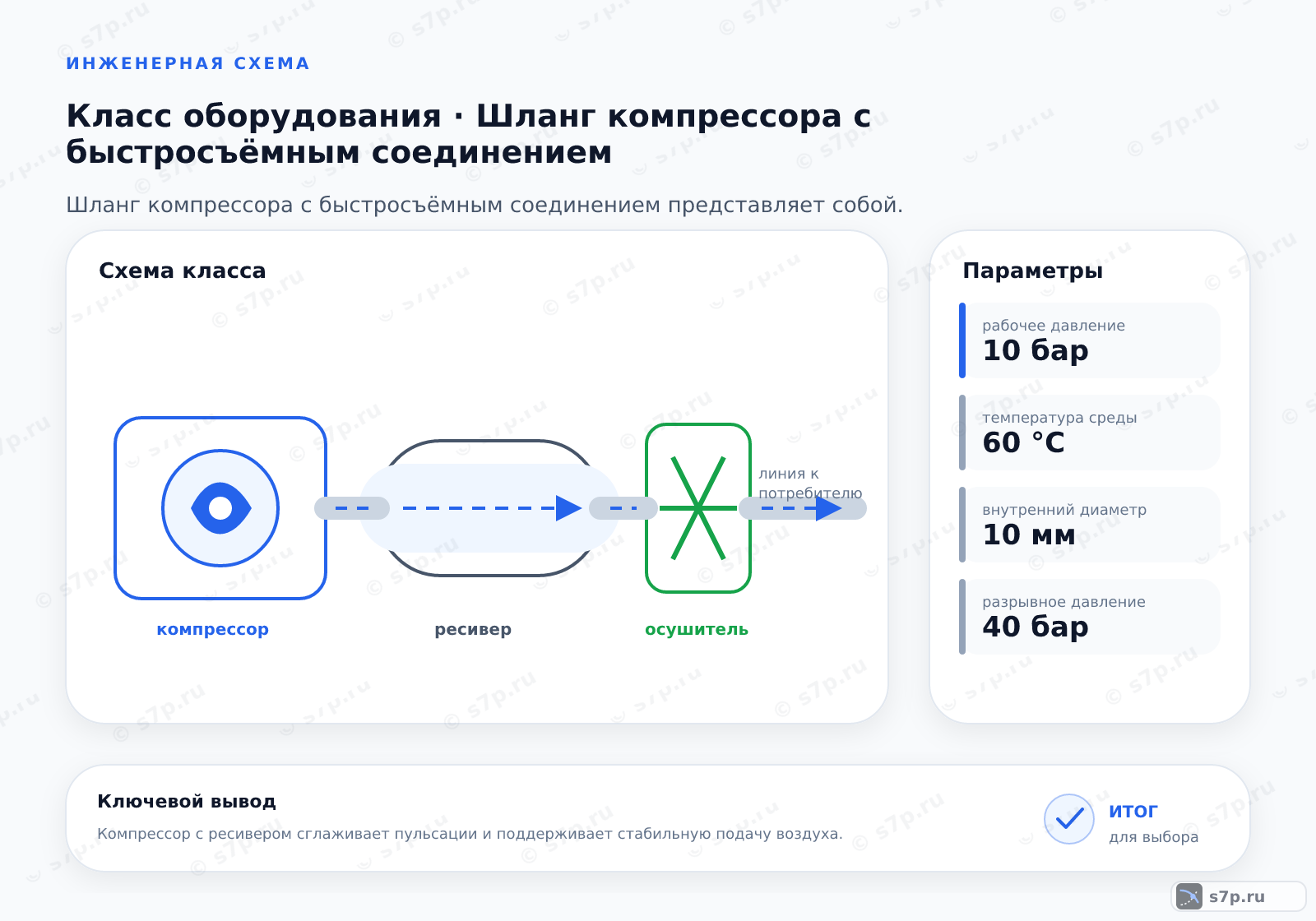

4. Схема линии от компрессора к инструменту через муфту
В типовой схеме компрессор подаёт среду к выходной арматуре, затем поток проходит через быстросъёмное соединение и гибкий участок к инструменту. На каждом стыке возможны местные потери, поэтому муфту располагают так, чтобы её можно было осмотреть и заменить без демонтажа всей линии.
Шланг прокладывают без натяжения, заломов и контакта с острыми кромками. Радиус изгиба и перемещение инструмента учитывают заранее: постоянное перегибание уменьшает проход и ускоряет повреждение стенки. Схема должна оставлять доступ к соединению, чтобы утечку можно было локализовать по месту, а не искать по всей сети.
5. Виды и разновидности
Резиновый шланг с металлической оплёткой сочетает гибкость, прочность и стойкость к нагреву. Полиуретановый вариант легче и устойчив к перегибам, но его пригодность проверяют по среде и температуре. Антистатическое покрытие применяют там, где накопление электрического заряда входит в перечень рисков процесса.
Материал сравнивают вместе с муфтой, уплотнением и способом прокладки. Тяжёлый армированный шланг может лучше переносить внешнее воздействие, но требует надёжной подвески. Лёгкий гибкий вариант удобнее у инструмента, однако его чаще осматривают на истирание. Решение принимают по условиям работы, а не по одному названию материала.
| Значение | Источник |
|---|---|
| Резиновый шланг с металлической оплеткой, высокая прочность и термостойкость | инженерная практика; сверить по паспорту |
| Полиуретановый шланг, легкий, гибкий, устойчивый к маслам | инженерная практика; сверить по паспорту |
| Шланг с антистатическим покрытием, для взрывоопасных сред | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Диаметр внутреннего канала влияет на падение давления между компрессором и инструментом, а быстросъёмная муфта добавляет собственное сопротивление. Поэтому рабочий проход оценивают по расходу и длине линии. Фильтрация перед инструментом отделяет влагу и загрязнения, но не заменяет осмотр шланга и соединений.
Чем больше сопротивление гибкого участка, муфты и поворотов, тем сильнее отличается давление у компрессора от давления в точке работы. При оценке смотрят на внутренний диаметр, длину, состояние канала и фактический расход. Так отделяют нехватку производительности компрессора от потерь в подводящей линии.
Быстросъёмное соединение ускоряет смену инструмента только при исправной фиксации и чистом уплотнении. Влага и частицы из сети задерживаются подготовкой воздуха, но повреждённая оболочка или негерметичная муфта создают отдельный источник потерь. Контроль ведут по звуку утечки, падению давления и состоянию стыков.
7. Частые ошибки и на что смотреть
Нельзя нагружать шланг при трещинах, вздутиях, порезах, повреждении оплётки или неполной фиксации муфты. Перегиб уменьшает проход и создаёт локальную нагрузку на стенку, а контакт с горячей поверхностью или острым краем ускоряет разрушение материала.
Перед работой проверяют маркировку давления, состояние уплотнительных колец и совместимость шланга со сжатым воздухом или газом. После подключения слушают стыки и осматривают их при рабочем режиме. Если утечка сохраняется, линию отключают и заменяют повреждённый элемент, не пытаясь удержать соединение дополнительной затяжкой.
Частые вопросы
Как подобрать диаметр гибкой линии к пневмоинструменту?
Сопоставляют внутренний диаметр шланга, длину участка и расход инструмента. Узкий проход и большое количество поворотов увеличивают сопротивление, поэтому давление у инструмента становится ниже давления у компрессора. Проверяют также рабочее давление и температуру среды. Выбранный шланг должен соответствовать муфте и штуцеру, а итог оценивают по фактической рабочей точке, а не только по внешнему размеру.
Почему быстросъёмная муфта пропускает воздух?
Причиной бывает неполная фиксация штуцера, загрязнение посадочного места, выработка муфты или повреждение уплотнительного кольца. Сначала сбрасывают давление, затем осматривают соединение и проверяют, что штуцер входит до упора. Если после очистки и правильной сборки утечка остаётся, заменяют уплотнение или муфту. Работать с негерметичным стыком под давлением нельзя.
Чем резиновый армированный шланг отличается от полиуретанового?
Резиновый шланг с металлической оплёткой рассчитан на сочетание гибкости, прочности и термостойкости. Полиуретановый легче, удобен при частом перемещении и устойчив к перегибам, но его совместимость со средой и температурой проверяют по паспорту. Сравнивают не только материал оболочки, но и внутренний диаметр, рабочее давление, тип муфты, способ прокладки и внешние нагрузки.
Можно ли соединять шланг с давлением после остановки компрессора?
Перед разъединением отключают компрессор и сбрасывают остаточное давление в линии и ресивере. Муфта может запирать поток, но она не отменяет энергию, оставшуюся в шланге и инструменте. После разъединения осматривают штуцер, уплотнение и посадочное место. Повторное подключение выполняют до полной фиксации, а затем проверяют стык на утечку при рабочем режиме.
Что происходит с инструментом при слишком длинном шланге?
Длинный участок увеличивает сопротивление, особенно при малом внутреннем диаметре, множественных изгибах и загрязнённом канале. Давление у инструмента может проседать, а компрессор будет работать дольше для поддержания режима. Сначала осматривают шланг и муфты, затем сопоставляют расход с проходом и длиной. Нельзя компенсировать потери случайным повышением давления сверх паспортных ограничений.
Как хранить шланг, чтобы не повредить его стенку?
Шланг укладывают без резких заломов, натяжения и контакта с острыми кромками, горячими поверхностями и агрессивной средой. Муфты защищают от грязи, а уплотнения осматривают перед следующим подключением. Не используют участок с вздутием, трещиной или повреждённой оплёткой. Перед возвратом в работу проверяют маркировку, гибкость и герметичность соединений при безопасном режиме.
