Регулятор и датчики компрессора обеспечивают стабильную работу системы, поддерживая заданное давление и защищая оборудование от опасных режимов путем автоматического отключения при превышении пороговых значений. Регулятор и датчики компрессора — это устройства контроля, которые измеряют давление и температуру в системе и автоматически управляют работой двигателя для поддержания заданных параметров и защиты от перегрузок. Правильная настройка реле снижает энергопотребление за счет уменьшения числа пусков.
данные обновлены 2026-10-21 ·
1. Как регулятор и датчики управляют работой компрессора
Регулятор и датчики образуют цепь контроля: датчик снимает давление или температуру, регулятор сравнивает сигнал с заданием, а исполнительная часть меняет работу компрессора или подаёт команду отключения. Реле давления может быть механическим, электронный контроллер — работать с дисплеем, а термистор — контролировать состояние масла или корпуса.
В простом виде система отвечает на отклонение измеряемого параметра, но её безопасность зависит от места установки, диапазона датчика, проводки и настроек защиты. Показание на панели не считают достаточным доказательством: его сопоставляют с манометром, термометром и фактическим состоянием компрессора.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Перед настройкой обесточивают компрессор, сбрасывают давление из ресивера и осматривают контакты, мембрану и соединения. При рабочей проверке наблюдают давление до отключения, затем контролируют повторное включение после отбора воздуха. Такой порядок показывает, реагирует ли регулятор на реальное изменение режима, а не на ошибочный сигнал.
Регулировочную гайку изменяют только в пределах инструкции и после проверки датчика. После настройки возвращают защитный колпачок, закрывают сливной клапан и наблюдают систему под нагрузкой. Команда управления должна согласовываться с предохранительной защитой, иначе исправный датчик не предотвратит опасный режим при ошибке в цепи.
- Шаг 1Отключите компрессор от электросети и полностью сбросьте давление из ресивера через сливной клапан.
- Шаг 2Снимите защитный колпачок с реле давления и осмотрите контакты и мембрану на наличие повреждений.
- Шаг 3Запустите компрессор и наблюдайте за показаниями манометра до момента отключения.
- Шаг 4Откройте сливной клапан, чтобы сбросить давление, и проверьте момент повторного включения.
- Шаг 5Вращением регулировочной гайки установите требуемое давление выключения, соблюдая инструкцию.
- Шаг 6Закройте сливной клапан, наденьте защитный колпачок и проверьте работу системы под нагрузкой.

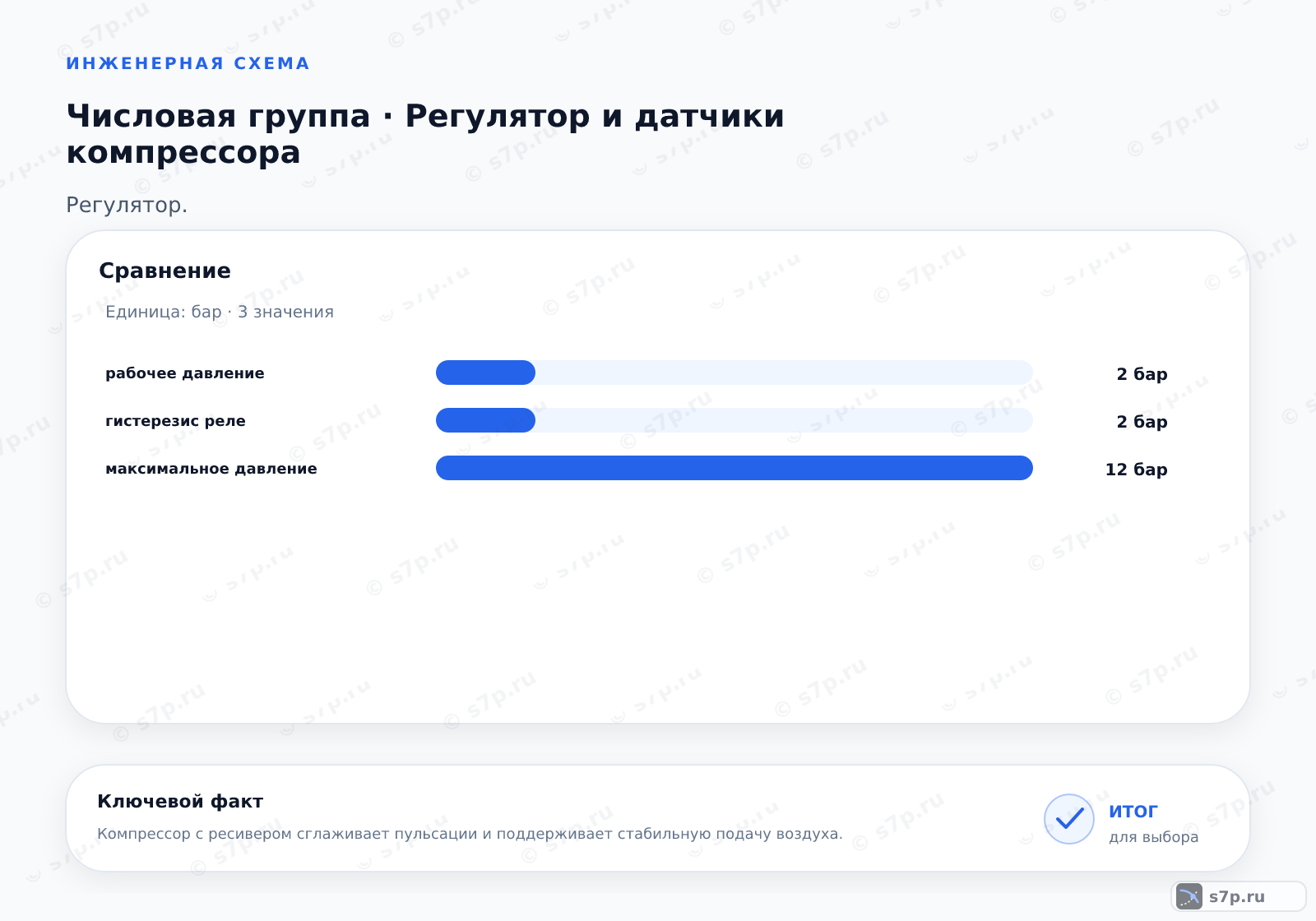

3. Ключевые параметры
При настройке учитывают рабочее и максимальное давление, температуру масла, гистерезис реле, точность датчика и время отклика. Параметры читают вместе: диапазон датчика должен покрывать рабочий режим, гистерезис задаёт разницу между командами, а задержка отклика влияет на частоту переключений и устойчивость управления.
При подборе уточняют среду, место монтажа, присоединение и допустимую температуру. Максимальное давление относится к установленному элементу и не заменяет проверку всего ресивера. Точность оценивают по контрольному прибору, а не по совпадению показания с желаемым значением.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 8 бар | бар | инженерная практика; сверить по паспорту |
| Температура масла | 85 °C | °C | инженерная практика; сверить по паспорту |
| Гистерезис реле | 2 бар | бар | инженерная практика; сверить по паспорту |
| Точность датчика | 1.5 % | % | инженерная практика; сверить по паспорту |
| Максимальное давление | 12 бар | бар | инженерная практика; сверить по паспорту |
| Время отклика | 0.5 с | с | инженерная практика; сверить по паспорту |

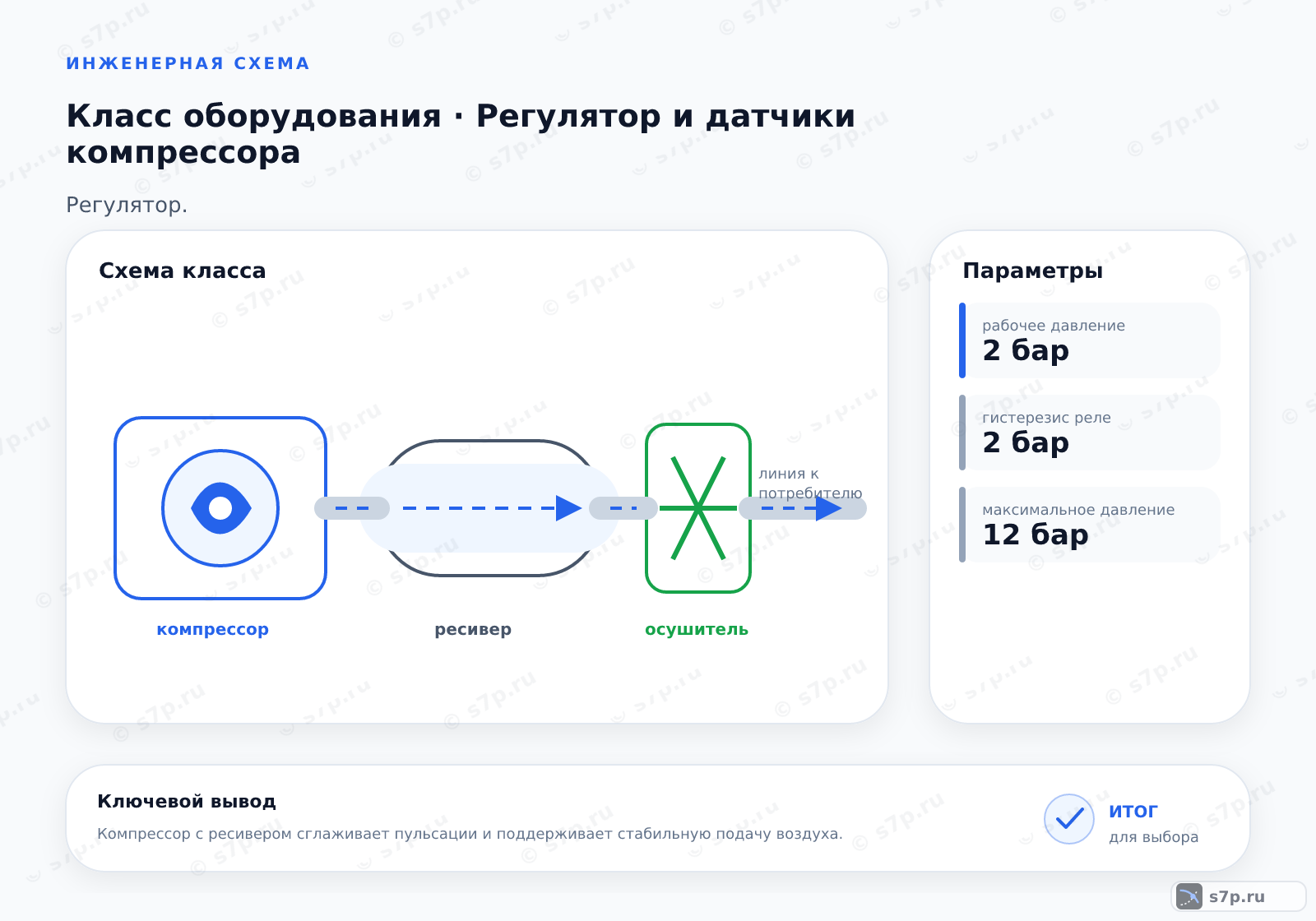

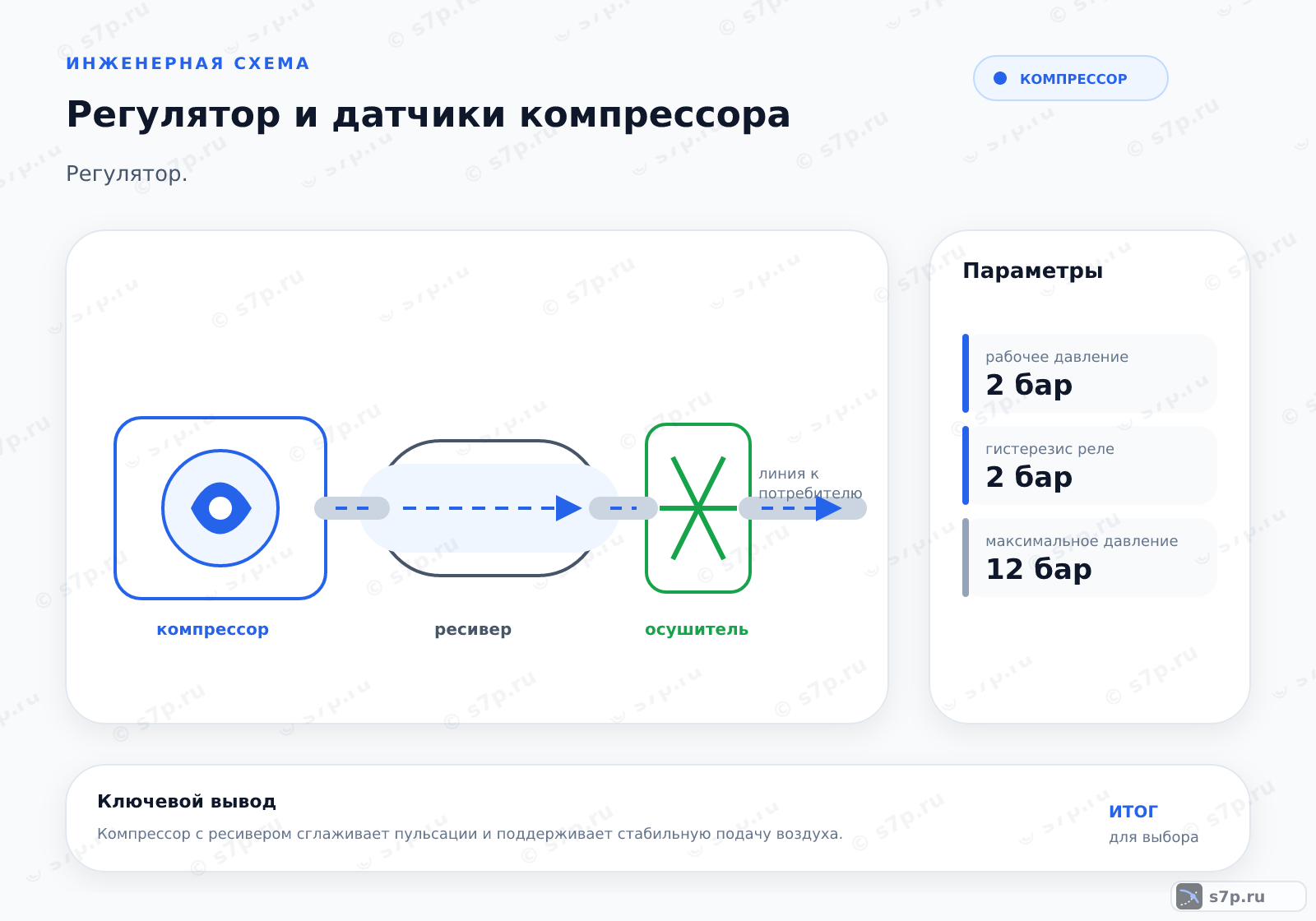

4. Схема сигналов давления и температуры в системе управления
В схеме сигнал давления поступает от точки отбора к реле или электронному контроллеру, сигнал температуры — от термисторного датчика, а выход регулятора управляет двигателем, разгрузкой или защитным отключением. Выносной датчик соединяется с контроллером капиллярной трубкой и требует проверки герметичности и прокладки.
Точки измерения выбирают так, чтобы они отражали состояние защищаемого узла, а не случайное давление после арматуры. При расхождении показаний проверяют импульсную линию, контакты, питание и калибровку. Схему согласуют с паспортом, потому что замена механического элемента на электронный меняет требования к сигналу и настройке.
5. Виды и разновидности
Механическое реле использует пружину и мембрану, электронный контроллер обрабатывает сигнал и показывает режим, термистор измеряет температуру, а выносной датчик позволяет снять давление в удалённой точке. Различия определяют способ проверки, требования к питанию и чувствительность к месту установки.
Выбор делают по измеряемой величине, диапазону, точности, времени отклика, среде и интерфейсу подключения. Механика проще для визуальной проверки, электроника удобнее для наблюдения и настройки, но требует исправного питания и защиты от помех. Неоригинальная замена допустима только при совпадении характеристик и схемы.
| Значение | Источник |
|---|---|
| Механическое реле давления с пружинным механизмом и металлической мембраной. | инженерная практика; сверить по паспорту |
| Электронный контроллер с цифровым дисплеем и программируемым гистерезисом. | инженерная практика; сверить по паспорту |
| Термисторный датчик температуры, встроенный в корпус компрессора. | инженерная практика; сверить по паспорту |
| Выносной датчик давления с капиллярной трубкой для удаленного монтажа. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Контроль температуры ограничивает работу при перегреве масла и деталей, а контроль давления удерживает режим пневмоинструмента и оборудования в заданной области. Уменьшение лишних пусков достигается согласованием уставок, гистерезиса и реального потребления, а не простым увеличением порога отключения.
Для оценки влияния наблюдают давление, температуру, число срабатываний, ток двигателя и работу защит. Если система часто переключается, проверяют утечки, объём ресивера, диапазон датчика и задержку регулятора. Если защита срабатывает по температуре, ищут причину нагрева в охлаждении, масле или нагрузке.
7. Частые ошибки и на что смотреть
Реле не регулируют под напряжением без предусмотренной изготовителем процедуры. Превышение допустимого давления опасно для ресивера, трубопроводов и арматуры, поэтому защиту не отключают ради продолжения работы. Датчик с неподходящим диапазоном или разъёмом может показывать правдоподобное, но неверное значение.
При нестабильной работе проверяют питание, контакты, мембрану, импульсную линию, герметичность и контрольный прибор. После замены датчика проверяют срабатывание отключения и повторного включения в безопасной последовательности. Все изменения фиксируют, чтобы последующая диагностика учитывала новую настройку и тип установленного элемента.
Частые вопросы
Чем датчик отличается от регулятора и реле давления?
Датчик измеряет давление или температуру и передаёт сигнал. Регулятор сравнивает сигнал с заданием и формирует команду, а реле давления выполняет переключение при достижении уставки. В реальной установке эти функции могут быть объединены в электронном контроллере или разделены между механическим реле, выносным датчиком и исполнительной цепью.
Как проверить достоверность показания датчика компрессора?
Сравнивают его показание с исправным контрольным манометром или термометром в одной точке и при устойчивом режиме. Затем проверяют питание, контакты, импульсную линию, диапазон и калибровку. Если расхождение меняется при нагрузке, смотрят на задержку отклика и место установки. После настройки проверяют также команду отключения и повторного включения.
Как выбрать диапазон и точность датчика давления?
Диапазон должен покрывать рабочее и предельное давление защищаемого узла, а точность — позволять различать требуемые изменения режима. Дополнительно проверяют гистерезис, время отклика, температуру среды, присоединение и совместимость сигнала с контроллером. Максимальное давление датчика не заменяет проверку ресивера и трубопроводов. Итог сверяют с паспортом всей системы.
Почему компрессор часто включается и выключается?
Причиной бывают утечки, малый буферный объём, слишком узкий гистерезис, неверное место отбора давления или ошибочный сигнал датчика. Проверяют давление в точке установки, состояние реле, герметичность и фактический расход. Изменение уставки без устранения утечки маскирует проблему. После ремонта наблюдают частоту срабатываний и температуру двигателя.
Можно ли заменить датчик неоригинальным элементом?
Замена допустима только при совпадении диапазона, точности, времени отклика, присоединения, электрического сигнала и температурных условий. Проверяют также схему защиты и место измерения. Внешне похожий элемент может иметь другую мембрану или разъём и передавать неверную команду. После установки выполняют сравнение с контрольным прибором и проверку аварийного отключения.
Как безопасно настроить реле и датчики компрессора?
Отключают питание, сбрасывают давление и действуют по инструкции конкретного узла. Осматривают мембрану, контакты, импульсную линию и защитный колпачок, затем меняют настройку малыми действиями и проверяют реакцию по манометру. После закрытия корпуса наблюдают систему под нагрузкой. Защитные функции не обходят, а результаты и новые уставки записывают.
