Компрессор с ременным приводом передаёт вращающий момент от электродвигателя к валу через ведущий и ведомый шкивы, одновременно частично отделяя вибрации. Обслуживание связывает состояние ремня, профиль шкивов, соосность, натяжение и защитный кожух; для контроля приведены скорость поверхности 25 м/с, угол обхвата 120 град и прогиб 10 мм.
данные обновлены 2026-10-21 ·
1. Как ременная передача передаёт момент компрессору
Ременная передача соединяет вал электродвигателя с валом компрессора через ведущий и ведомый шкивы. Гибкий элемент переносит вращающий момент и частично отделяет вибрации двигателя от компрессорного блока. Поэтому при осмотре проверяют ремень вместе со шкивами, посадками валов, соосностью и защитным кожухом.
Натяжение задаёт контакт ремня со шкивами и влияет на передачу момента. Слабый ремень проскальзывает и нагревается, чрезмерно натянутый перегружает подшипники. Подходящий комплект определяют по профилю передачи, мощности, условиям пуска и конструкции шкивов, а не по сходству со снятым элементом.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Передача работает за счёт контакта ремня с рабочими поверхностями шкивов. При замене сначала отключают питание, снимают кожух, ослабляют крепление двигателя и осматривают канавки. Новый ремень должен соответствовать типу и размеру передачи; регулировка натяжения не исправит несовместимый профиль или повреждённый шкив.
После установки натяжение задают регулировочным болтом, проверяют прогиб и затягивают крепление двигателя. Плоскости шкивов выравнивают, заусенцы удаляют, затем возвращают кожух. При пробном запуске слушают передачу и контролируют нагрев: свист, биение или быстрый нагрев указывают на перекос, ошибку монтажа либо дефект рабочей поверхности.
- Шаг 1Отключить питание компрессора и снять защитный кожух.
- Шаг 2Ослабить крепление электродвигателя для снятия ремня.
- Шаг 3Снять старый ремень и проверить состояние шкивов.
- Шаг 4Установить новый ремень соответствующего типа и размера.
- Шаг 5Натянуть ремень с помощью регулировочного болта двигателя.
- Шаг 6Затянуть крепление двигателя и проверить прогиб ремня.
- Шаг 7Установить защитный кожух и запустить компрессор.
3. Ключевые параметры

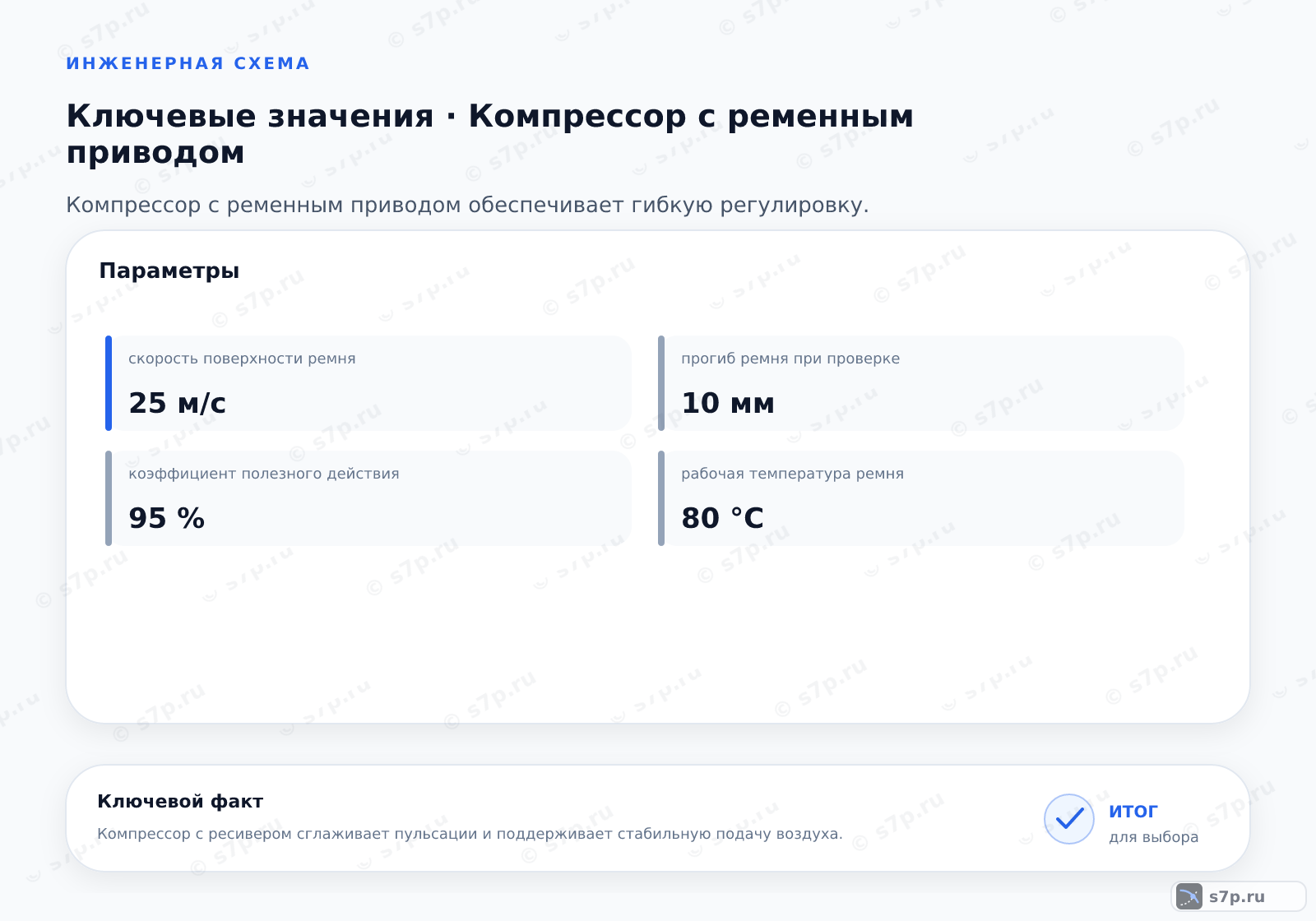

В таблице приведены ориентиры передачи: скорость поверхности 25 м/с, угол обхвата малого шкива 120 град, прогиб при проверке 10 мм, допустимая длина пролёта 1000 мм, КПД 95 % и рабочая температура ремня 80 °C. Каждое значение сопоставляют с паспортом установленного комплекта и фактической конструкцией.
При сравнении комплектов проверяют нагрузку, способ натяжения, доступ к регулировке и поведение при пуске. Одинаковый профиль не означает одинаковую совместимость с разными шкивами. После выравнивания валов измеряют фактический прогиб, а также учитывают загрязнение, температуру вокруг передачи и возможность отвода тепла.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Скорость поверхности ремня | 25 м/с | м/с | инженерная практика; сверить по паспорту |
| Угол обхвата малого шкива | 120 град | град | инженерная практика; сверить по паспорту |
| Прогиб ремня при проверке | 10 мм | мм | инженерная практика; сверить по паспорту |
| Допустимая длина пролета | 1000 мм | мм | инженерная практика; сверить по паспорту |
| Коэффициент полезного действия | 95 % | % | инженерная практика; сверить по паспорту |
| Рабочая температура ремня | 80 °C | °C | инженерная практика; сверить по паспорту |
4. Схема ременной передачи от двигателя к валу компрессора
Двигатель вращает ведущий шкив, ремень переносит момент на ведомый, а ведомый шкив приводит вал компрессора. Натяжение и угол обхвата удерживают контакт без проскальзывания. Кожух закрывает движущиеся части, поэтому его наличие относится к рабочей схеме, а не только к требованиям обслуживания.
Проверку начинают с геометрии: оси валов и плоскости шкивов должны совпадать. Затем ищут трещины, расслоение и следы перегрева, после чего измеряют прогиб. Изменение диаметра шкива меняет режим передачи, поэтому его оценивают вместе с частотой вращения двигателя и характеристикой компрессора.
5. Виды и разновидности
Клиновой ремень в таблице работает при высокой нагрузке и стандартном применении. Поликлиновой описан как вариант с высоким КПД и низким уровнем шума, зубчатый передаёт движение без проскальзывания, а плоский имеет низкое трение и используется в специальных схемах. Эти свойства рассматривают вместе с конструкцией шкивов.
Совместимость определяется не названием, а профилем, длиной, количеством ручьёв и способом натяжения. При переходе на другой тип меняются контактные условия и требования к шкивам. В журнале обслуживания фиксируют установленный комплект, чтобы не смешивать элементы разных передач и не принимать несовместимость за неисправность двигателя.
| Значение | Источник |
|---|---|
| Клиновой ремень: высокая нагрузка, стандартное применение. | инженерная практика; сверить по паспорту |
| Поликлиновой ремень: высокий КПД, низкий уровень шума. | инженерная практика; сверить по паспорту |
| Зубчатый ремень: точная передача, отсутствие проскальзывания. | инженерная практика; сверить по паспорту |
| Плоский ремень: низкое трение, специализированные применения. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Правильное натяжение удерживает передаточное отношение и не создаёт лишней нагрузки на подшипники. Поликлиновой ремень в подходящей конструкции может работать с высоким КПД, но результат зависит от состояния канавок, шкивов и режима компрессора. Изменение положения шкива оценивают вместе с частотой вращения и допустимой нагрузкой.
Во время эксплуатации контролируют нагрев, шум, биение и появление резиновой пыли. Быстрое ухудшение после регулировки указывает на перекос, повреждение канавок или неверный размер. Результаты осмотра сопоставляют с параметрами передачи, чтобы не искать неисправность двигателя там, где проблема находится в геометрии или натяжении.
7. Частые ошибки и на что смотреть
Открытую ременную передачу не запускают: кожух возвращают до пробного пуска. Чрезмерное натяжение перегружает подшипники, слабое вызывает проскальзывание и нагрев. При трещинах, расслоении или следах масла ремень меняют после выяснения причины загрязнения, а не ограничиваются очисткой поверхности.
Нельзя смешивать элементы разных комплектов или ставить новый ремень на изношенные шкивы без проверки профиля. Перед работой отключают питание и исключают самопроизвольный пуск. После обслуживания проверяют соосность, прогиб, крепление двигателя и отсутствие касания кожуха, затем наблюдают передачу на запуске.
Частые вопросы
Как подобрать ремень к установленным шкивам?
Сначала определяют профиль, длину, количество ручьёв и способ натяжения, затем проверяют состояние канавок и посадок шкивов. Мощность передачи и условия пуска сопоставляют с паспортом компрессора. Внешнее сходство со старым ремнём недостаточно: несовместимый профиль будет проскальзывать или перегружать подшипники даже после регулировки натяжения.
Какие признаки указывают на неправильное натяжение?
Слабое натяжение обычно сопровождается проскальзыванием, свистом, нагревом и резиновой пылью. При чрезмерном натяжении растёт нагрузка на подшипники, а после запуска может появиться биение. Проверку выполняют после выравнивания валов и сопоставляют с паспортом передачи. Одновременно осматривают шкивы: перекос или повреждённые канавки имитируют ошибку регулировки.
Как безопасно заменить ремень на компрессоре?
Питание отключают и исключают самопроизвольный пуск, затем снимают защитный кожух и ослабляют крепление двигателя. Старый ремень снимают, шкивы проверяют на заусенцы, износ и загрязнение. Новый элемент устанавливают по паспорту, регулируют натяжение, выравнивают шкивы, затягивают крепление и возвращают кожух до пробного запуска.
Какие значения проверить после регулировки передачи?
Для этой таблицы проверяют скорость поверхности 25 м/с, угол обхвата малого шкива 120 град, прогиб 10 мм, длину пролёта 1000 мм, КПД 95 % и рабочую температуру ремня 80 °C. Это ориентиры инженерной практики, поэтому их сопоставляют с паспортом комплекта и измеряют после выравнивания валов, а не до него.
Чем отличаются клиновой, поликлиновой и зубчатый ремни?
Клиновой ремень в таблице связан с высокой нагрузкой и стандартным применением. Поликлиновой описан как вариант с высоким КПД и низким уровнем шума, зубчатый передаёт движение без проскальзывания, плоский имеет низкое трение и применяется в специальных схемах. Замена типа требует совместимых шкивов и проверки условий контакта.
Почему новый ремень быстро нагревается после установки?
Причиной могут быть перекос шкивов, неправильный прогиб, повреждённая канавка, несовместимый размер или загрязнение маслом. Сначала отключают питание и осматривают передачу, затем проверяют соосность, крепление двигателя и состояние рабочих поверхностей. Запуск с открытым кожухом не допускается. Если нагрев повторяется после исправления геометрии, комплект сверяют с паспортом.
