Компрессор с ресивером 100 л обеспечивает стабильное давление воздуха для кратковременных пиковых нагрузок, сглаживая пульсации поршневого насоса и позволяя конденсату оседать. Компрессор с ресивером 100 л — это компрессионная установка, состоящая из двигателя, насосной группы и горизонтального или вертикального баллона объемом 100 литров для накопления сжатого воздуха, сглаживания пульсаций и отделения конденсата. Увеличение объема ресивера снижает частоту включений компрессора, продлевая срок службы.
данные обновлены 2026-10-21 ·
1. Как ресивер сглаживает расход и накапливает воздух
Ресивер принимает поток от насосной группы и отделяет накопление воздуха от мгновенного расхода инструмента. При кратковременном отборе насос не повторяет каждое изменение потребления, а запас среды в баке сглаживает пульсации после сжатия. В нижней части собирается конденсат, поэтому сливной узел рассматривают вместе с расположением бака и доступом для обслуживания.
Компрессор оценивают как связанную систему двигателя, насосной группы, ресивера, арматуры, манометра и редуктора. Горизонтальная и вертикальная компоновки меняют требования к месту установки и подходу к узлам. Перед подключением оставляют проход к сливному крану, выходному штуцеру и контрольным точкам, чтобы осмотр не требовал разборки линии.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Установку размещают на ровном твёрдом основании с проходом воздуха вокруг охлаждаемых частей. Перед запуском осматривают насосную группу, проверяют уровень масла, состояние шланга и положение сливного крана. После наполнения ресивера редуктор отделяет режим потребителя от давления в баке, поэтому настройку линии проверяют по её манометру.
Включение начинают с удаления конденсата и проверки соединений. Шланг присоединяют к выходному штуцеру после осмотра арматуры, затем наблюдают за набором давления и звуком работы. После завершения питание отключают, давление снимают принятой процедурой, а бак осматривают на влагу, коррозию и следы утечки.
- Шаг 1Установите компрессор на ровную твердую поверхность, обеспечив зазоры для вентиляции.
- Шаг 2Проверьте уровень масла в картере насоса через контрольное окошко или щуп.
- Шаг 3Откройте сливной кран на ресивере для удаления остатков конденсата.
- Шаг 4Закройте кран и подключите шланг к выходному штуцеру.
- Шаг 5Убедитесь, что редуктор давления настроен на рабочее значение.
- Шаг 6Включите компрессор в сеть и дождитесь набора давления.

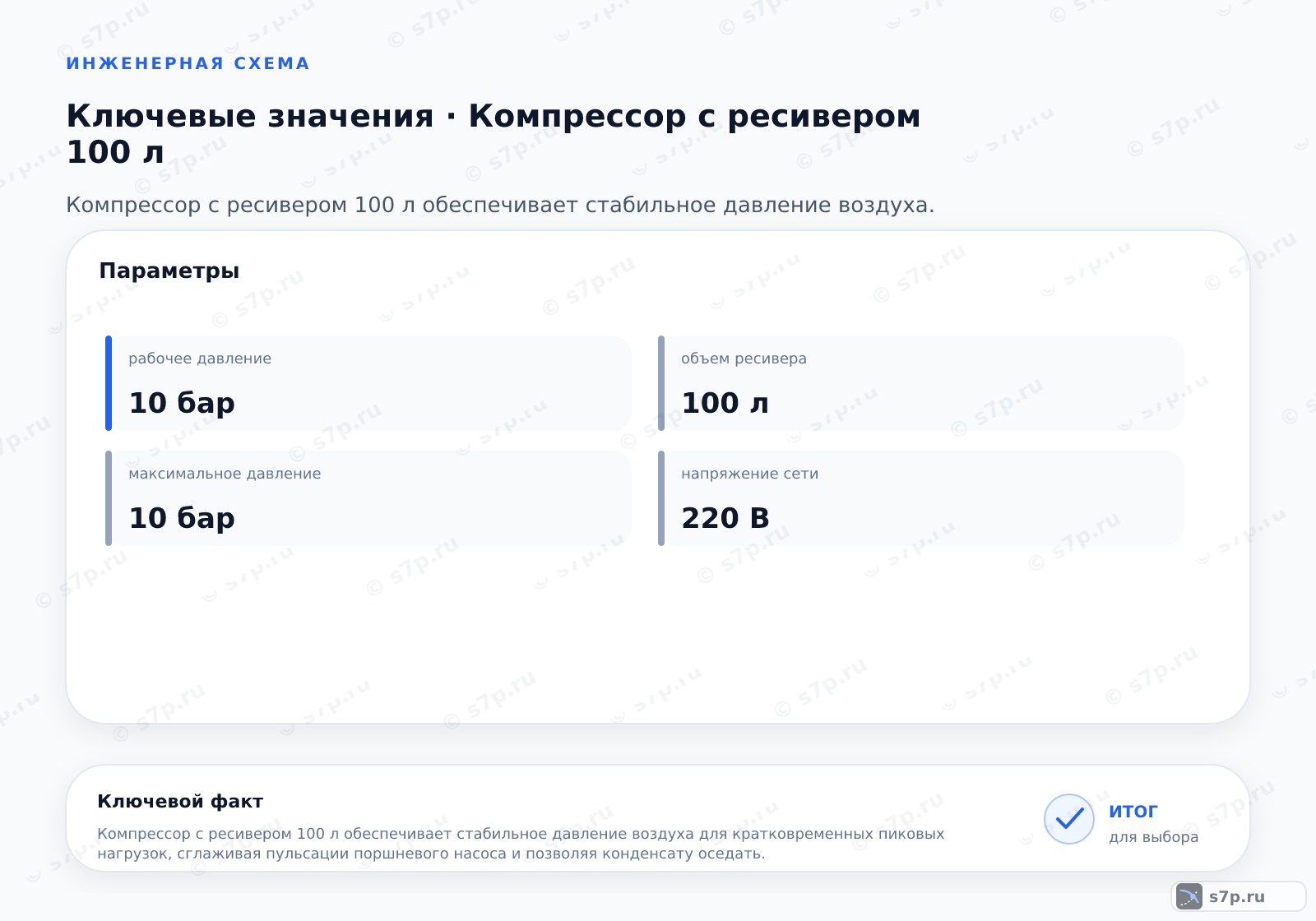

3. Ключевые параметры
Подбор связывает производительность, рабочее давление и характер отбора воздуха. Потребитель получает не только поток от насосной группы: на итог влияют шланг, фильтр, редуктор, арматура и их сопротивление. Мощность двигателя и напряжение сети проверяют вместе с условиями подключения, чтобы установка могла выйти на рабочий режим без перегрузки.
Объём ресивера сопоставляют с характером нагрузки. Накопленный воздух сглаживает короткие отборы и работу поршневой группы, но при длительном расходе не заменяет требуемую производительность. Значения из таблицы читают как исходные ориентиры и сверяют с паспортом конкретной модели, схемой линии и фактическим инструментом.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление (бар) | 8 бар | бар | инженерная практика; сверить по паспорту |
| Рабочее давление (бар) | 10 бар | бар | инженерная практика; сверить по паспорту |
| Производительность | 300 л/мин | л/мин | инженерная практика; сверить по паспорту |
| Мощность двигателя | 2 кВт | кВт | инженерная практика; сверить по паспорту |
| Напряжение сети | 220 В | В | инженерная практика; сверить по паспорту |
| Объем ресивера | 100 л | л | инженерная практика; сверить по паспорту |

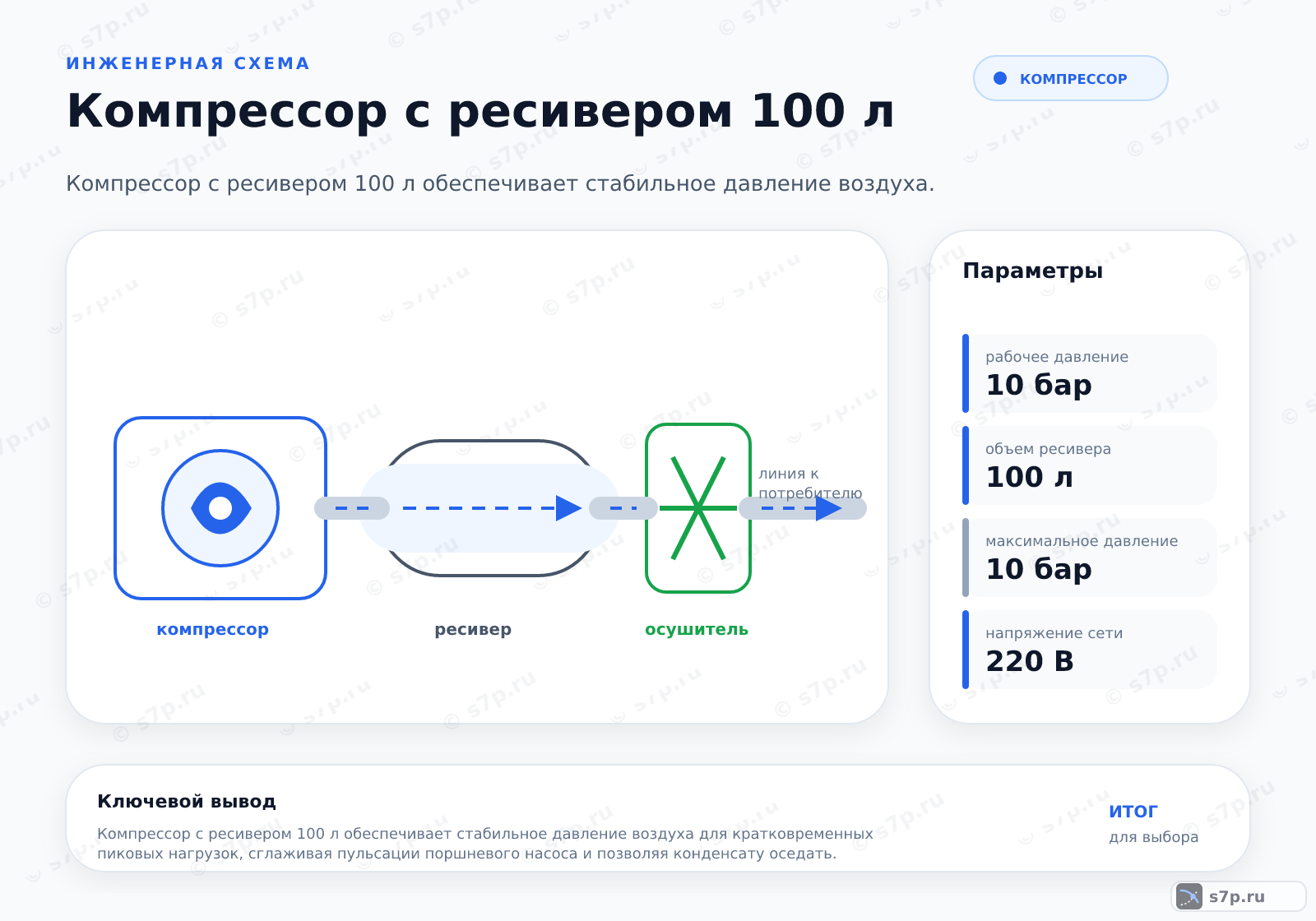

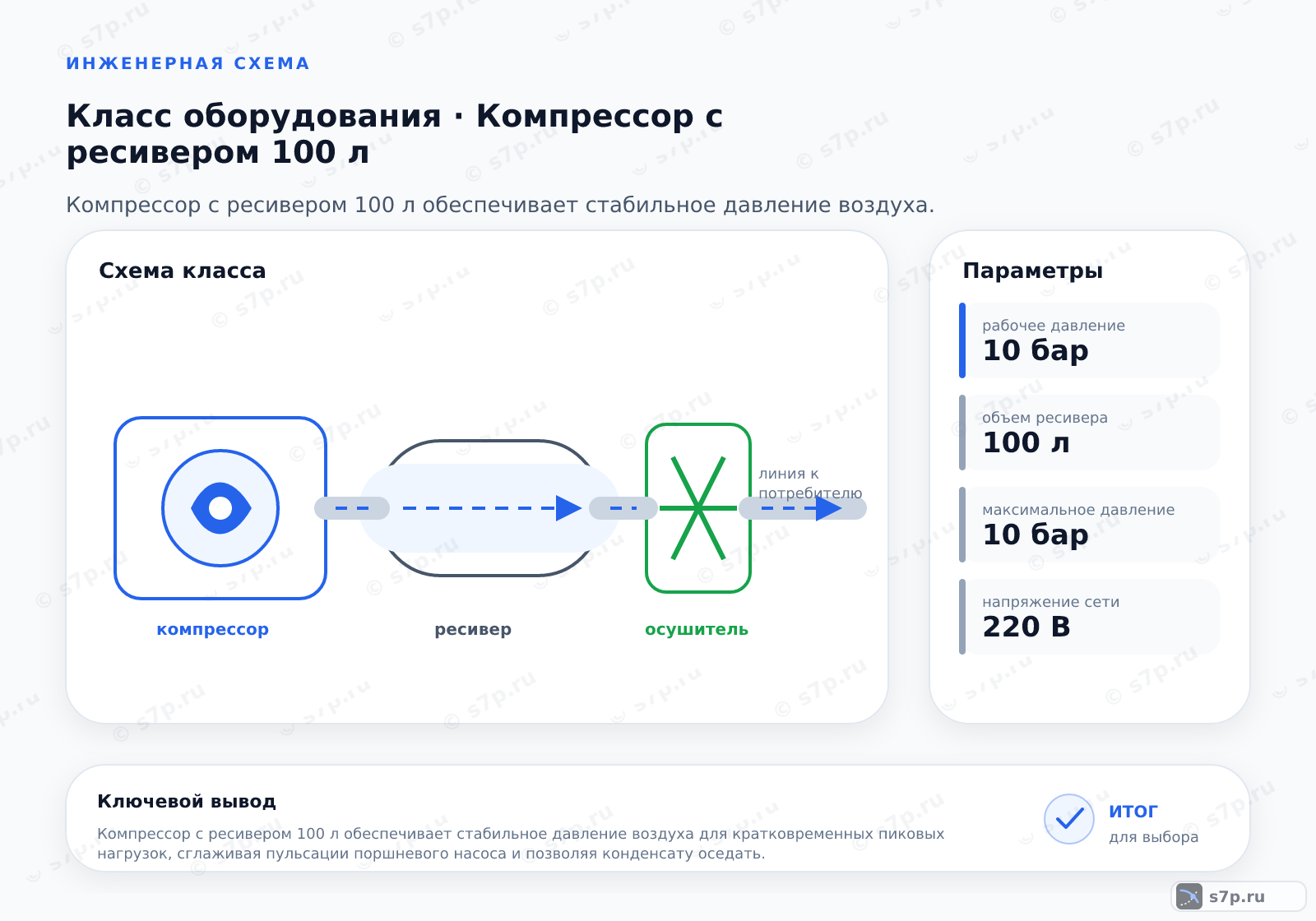

4. Схема подачи воздуха от насосной группы к потребителю
Воздух движется от насосной группы в ресивер, затем проходит через выходную арматуру и редуктор к потребителю. При накоплении давление в баке растёт, а управление останавливает или разгружает компрессор после достижения заданного режима. Когда инструмент забирает воздух, давление снижается и система снова реагирует на расход.
Сливной узел находится в нижней части ресивера, где скапливается влага. Манометр у редуктора показывает состояние линии потребителя, тогда как бак имеет собственный режим. Различие показаний помогает отделить падение давления в шланге и фильтре от нарушения герметичности или ошибки в положении арматуры.
5. Виды и разновидности
Поршневое исполнение с масляной смазкой рассматривают для процесса, в котором масло отделено требованиями к рабочему воздуху. Безмасляная схема подходит для более чистого потока, но её сопоставляют с производительностью, охлаждением и способом обслуживания. Винтовой агрегат с ресивером относится к иному характеру нагрузки и требует отдельной проверки режима работы.
Горизонтальный бак используют там, где доступна длина, а вертикальный экономит площадь пола. Компоновка не определяет качество воздуха и допустимое давление сама по себе. При выборе смотрят на тип насосной группы, доступ к фильтру и сливу, удобство осмотра и соответствие нагрузки рабочей характеристике.
| Значение | Источник |
|---|---|
| Поршневой компрессор с масляной смазкой и горизонтальным ресивером | инженерная практика; сверить по паспорту |
| Поршневой компрессор безмасляный с вертикальным ресивером | инженерная практика; сверить по паспорту |
| Винтовой компрессор с ресивером для промышленных нужд | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Ресивер отделяет короткий импульс потребления от работы насосной группы. Благодаря накопленному воздуху двигатель не реагирует на каждое мгновенное изменение отбора, а включения распределяются по рабочему циклу установки. Это не отменяет проверки производительности: при постоянном расходе бак постепенно опустошается и система возвращается к возможностям насоса.
Во время охлаждения в баке отделяется часть влаги и масляного аэрозоля, поэтому конденсат собирается в нижней точке. Состояние ресивера влияет на стабильность давления, чистоту линии и ресурс арматуры. Слив выполняют после безопасного снижения давления, а результат проверяют по отсутствию влаги и утечек.
7. Частые ошибки и на что смотреть
Предельное давление ресивера сверяют с шильдиком и паспортом, а предохранительный клапан осматривают до подачи нагрузки. Коррозия, повреждённая арматура и неплотный слив означают, что установку сначала выводят из работы для поиска причины. Закрытый выход допускают только в режиме, предусмотренном автоматикой, разгрузкой и паспортом.
Частые включения проверяют сопоставлением расхода инструмента с производительностью насосной группы и осмотром утечек после редуктора. Воду в линии связывают с состоянием слива и влагоотделения, а падение давления — с шлангом, фильтром или арматурой. Повышение уставки не заменяет поиск ограничения в тракте.
Частые вопросы
Почему ресивер не заменяет производительность компрессора?
Ресивер хранит уже сжатый воздух и сглаживает короткие изменения расхода. При постоянном отборе запас постепенно уменьшается, поэтому насосная группа должна покрывать длительную нагрузку инструмента. Большой бак не исправляет слабую производительность, забитый фильтр или потери в длинном шланге. При подборе сопоставляют расход потребителя с возможностями насоса, а объём бака используют для оценки переменного режима, частоты включений и удобства обслуживания.
Как читать показания манометра на баке и после редуктора?
Манометр на ресивере показывает давление накопленного воздуха, а прибор после редуктора отражает режим линии потребителя. После настройки редуктора второе показание может быть ниже первого, и это не обязательно означает неисправность. Если разница растёт при открытом инструменте, проверяют шланг, фильтр, арматуру и герметичность. Показания снимают при понятном режиме отбора, иначе кратковременная пульсация исказит диагностику.
Как сравнить масляный и безмасляный вариант для инструмента?
Масляную насосную группу рассматривают там, где рабочий воздух не контактирует с процессом, чувствительным к маслу, и доступен регулярный контроль смазки. Безмасляная схема подходит для более чистого потока, но требует проверки охлаждения, производительности и обслуживания. Сравнивают не только наличие масла, но и рабочее давление, расход, фильтрацию, уровень шума, доступ к дренажу и соответствие паспорту конкретного инструмента.
Из-за чего компрессор начинает часто включаться?
Частые включения появляются при расходе инструмента выше возможностей насосной группы, утечках после редуктора или неверно настроенной автоматике. Сначала проверяют соединения, шланг, фильтр, положение арматуры и фактический расход. Затем сопоставляют работу с наполнением ресивера: если бак быстро теряет давление без отбора, ищут негерметичность. Повышение уставки не устраняет причину и может вывести режим за паспортные ограничения.
Когда горизонтальный бак удобнее вертикального?
Горизонтальную компоновку выбирают при наличии свободной длины и необходимости перемещать установку или разместить её в низкой зоне. Вертикальный бак обычно оставляет больше свободного места на полу, но требует устойчивого основания и удобного доступа к верхней арматуре. В обоих случаях проверяют проход к сливному крану, манометру, редуктору и соединениям. Форма ресивера сама по себе не определяет давление или чистоту воздуха.
Как безопасно удалить конденсат из ресивера?
Сначала прекращают отбор, отключают питание и снижают давление способом, предусмотренным паспортом и схемой установки. Затем открывают сливной узел, удаляют влагу и осматривают поток на примесь масла или коррозионных частиц. После слива проверяют кран и соединение на герметичность, закрывают его перед следующим запуском. Работу не выполняют при повреждённой арматуре или признаках разрушения бака.
