Поршневые кольца обеспечивают герметичность между поршнем и цилиндром, предотвращая утечку газа и попадание смазки в рабочую зону, что критически важно для поддержания КПД и ресурса компрессора. Герметичность: предотвращение утечки газа из камеры сжатия.
данные обновлены 2026-10-21 ·
1. Как кольца уплотняют поршень и удерживают масло
Поршневые кольца формируют уплотнение между поршнем и цилиндром. Они удерживают газ в камере сжатия и ограничивают переход смазки в рабочую зону. Уплотнительные, маслосъёмные и скребковые элементы выполняют разные функции, поэтому их расположение и состояние рассматривают вместе с канавками поршня.
Герметичность зависит от контакта кольца со стенкой цилиндра, зазора в стыке и зазора в канавке. Износ, нагар или неправильная установка меняют путь газа и масла. При выборе замены сверяют материал, размеры, рабочее давление, температуру и совместимость с конкретным компрессором.
Текущая страница в тематической подборке.
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
Смежная тема кластера «GAP-спрос».
2. Устройство и принцип работы
Перед установкой очищают поршень и цилиндр от нагара, затем измеряют зазор в стыке кольца в цилиндре и зазор между торцом кольца и канавкой. После проверки кольца ставят в правильном порядке, смещают стыки, наносят чистое масло и аккуратно вводят поршень в цилиндр.
Измерение выполняют до сборки, потому что свободный ход в канавке и посадка в цилиндре определяют будущую герметичность. Стыки колец не совмещают: их смещают на 120° или 180°. После монтажа проверяют отсутствие заедания и соответствие деталей паспорту компрессора.
- Шаг 1Очистите поршень и цилиндр от нагара и грязи.
- Шаг 2Измерьте зазор в стыке кольца в цилиндре.
- Шаг 3Проверьте зазор между торцом кольца и канавкой.
- Шаг 4Установите кольца в канавки в правильном порядке.
- Шаг 5Сдвиньте стыки колец на 120° или 180°.
- Шаг 6Смажьте кольца и цилиндр чистым маслом.
- Шаг 7Аккуратно установите поршень в цилиндр.
3. Ключевые параметры

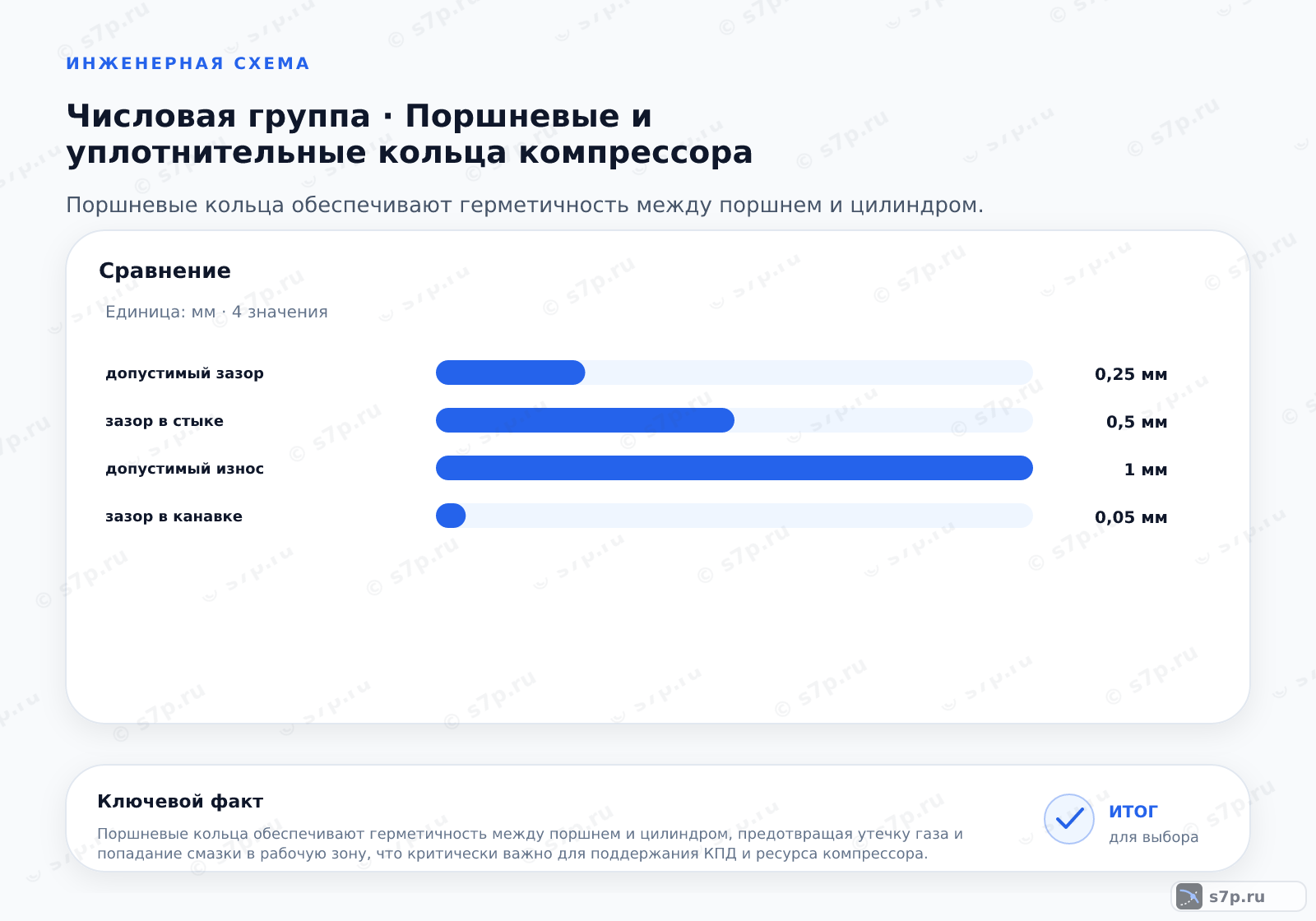

Проверяют зазор в стыке 0,5 мм, допустимый износ 1 мм, рабочее давление 2,5 бар, температуру газа 150 °C, зазор в канавке 0,05 мм и ресурс работы 4000 час. Допустимый зазор 0,25 мм также сверяют с паспортом. Эти значения относятся к проверяемым размерам и режимам конкретного компрессора.
Зазор в стыке и зазор в канавке оценивают раздельно: первый влияет на замыкание кольца в цилиндре, второй — на его движение в поршне. Износ сопоставляют с допустимым значением, а давление и температуру — с материалом кольца. Срок работы не заменяет контроль фактического состояния.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Зазор в стыке | 0.5 мм | мм | ГОСТ 17323-2001; справочник теплотехника |
| Допустимый износ | 1 мм | мм | инженерная практика; паспорт компрессора |
| Рабочее давление | 2.5 бар | бар | инженерная практика; паспорт компрессора |
| Температура газа | 150 °C | °C | инженерная практика; паспорт компрессора |
| Зазор в канавке | 0.05 мм | мм | ГОСТ 17323-2001; справочник теплотехника |
| Ресурс работы | 4000 час | час | инженерная практика; паспорт компрессора |
4. Схема расположения колец поршня в цилиндре
В рабочей схеме кольца движутся вместе с поршнем внутри цилиндра и разделяют газовую камеру и смазанный объём. Уплотнительное кольцо удерживает газ, маслосъёмное снимает масло, скребковое усиливает удаление масла, а композитное применяют для агрессивных сред при подтверждённой совместимости.
Положение колец и направление установки задают путь утечки и распределение масла. Стыки смещают при сборке, поверхности очищают, а цилиндр и кольца смазывают чистым маслом. Если кольцо свободно в канавке, но заедает в цилиндре, проверяют геометрию, зазор и отсутствие нагара до запуска.
5. Виды и разновидности
Уплотнительное кольцо работает на удержание газа и устанавливается сверху, маслосъёмное снимает масло и располагается снизу. Скребковое кольцо рассчитано на более активное удаление масла, а композитное из полимера применяют для агрессивных сред. Функция элемента определяет материал, профиль и место установки.
Сравнение начинают с состава газа, температуры, давления и требований к смазке. Нельзя заменять одно кольцо другим только при совпадении внешнего размера: меняются герметичность, отвод масла и допустимый режим. Для композитного исполнения дополнительно проверяют совместимость полимера со средой и требования паспорта.
| Значение | Источник |
|---|---|
| Уплотнительное кольцо: работает на сжатие газа, устанавливается сверху. | ГОСТ 17323-2001; справочник теплотехника |
| Маслосъемное кольцо: снимает масло, устанавливается снизу. | ГОСТ 17323-2001; справочник теплотехника |
| Скребковое кольцо: эффективное удаление масла, сложная конструкция. | справочник теплотехника; паспорт компрессора |
| Композитное кольцо: из полимера, для агрессивных сред. | инженерная практика; паспорт компрессора |
6. Частые ошибки и на что смотреть
Кольца не заменяют без проверки зазора в стыке и зазора в канавке. Даже подходящий по названию элемент может иметь другой профиль, материал или размер. Перед сборкой очищают канавки и цилиндр, измеряют посадку и сверяют порядок установки с паспортом компрессора.
Неоригинальные кольца используют только после проверки размеров, материала и рабочего режима. После замены контролируют давление, температуру газа, наличие утечки и состояние масла. Если герметичность не восстановилась, проверяют цилиндр, канавки и распределение стыков, а не увеличивают зазор случайным подтачиванием.
Частые вопросы
Чем отличаются уплотнительное, маслосъёмное и скребковое кольца?
Уплотнительное кольцо удерживает газ в камере сжатия, маслосъёмное снимает масло, а скребковое усиливает его удаление. Композитное кольцо из полимера применяют для агрессивных сред при подтверждённой совместимости. Функция определяет профиль, материал и место установки, поэтому одинаковый внешний размер не делает кольца взаимозаменяемыми.
Какие зазоры измерить перед установкой новых колец?
Проверяют зазор в стыке кольца в цилиндре и зазор между торцом кольца и канавкой. Для проверки используют 0,5 мм для стыка и 0,05 мм для канавки, сверяя их с паспортом конкретного компрессора. Отдельно оценивают допустимый износ 1 мм и состояние цилиндра, потому что один подходящий размер не подтверждает правильную посадку.
Зачем смещать стыки колец при сборке?
Стыки не совмещают, чтобы не создавать прямой путь утечки через пакет колец. Их смещают на 120° или 180°. Перед этим очищают канавки и цилиндр, проверяют зазоры, устанавливают элементы в правильном порядке и смазывают чистым маслом. После ввода поршня контролируют отсутствие заедания и соответствие сборки паспорту.
Когда износ колец требует замены?
Сначала измеряют фактический износ, зазор в стыке и зазор в канавке, затем сравнивают их с паспортом. Допустимый износ 1 мм не отменяет осмотр цилиндра, канавок и герметичности. Если кольцо повреждено, заедает или не удерживает газ, проверяют весь комплект и причину износа до установки замены.
Как давление и температура влияют на выбор колец?
Материал и профиль сверяют с рабочим давлением 2,5 бар и температурой газа 150 °C, а также с составом среды и смазкой. При изменении режима меняются тепловая нагрузка, герметичность и износ. Поэтому кольцо выбирают по паспорту конкретного компрессора и проверяют совместимость не только по диаметру.
Можно ли установить неоригинальные кольца без дополнительных измерений?
Нет. Перед заменой проверяют размеры, профиль, материал, зазор в стыке, зазор в канавке и рабочий режим. Неоригинальное кольцо может совпадать по названию, но иначе работать с газом или смазкой. После установки контролируют давление, температуру, утечку и масло; при плохой герметичности осматривают цилиндр и канавки, а не подтачивают деталь случайно.
