Датчик Pt100 измеряет температуру путем регистрации линейного изменения электрического сопротивления платиновой спирали, которое прямо пропорционально нагреву. Pt100 — это термометр сопротивления, чувствительный элемент которого изготовлен из платины и имеет номинальное электрическое сопротивление 100 Ом при температуре 0 °C. Использование 4-проводной схемы практически исключает погрешность от сопротивления измерительных проводов.
данные обновлены 2026-10-21 ·
1. Что такое pt100
Pt100 — термометр сопротивления: измерительная цепь определяет температуру по изменению сопротивления платинового чувствительного элемента. Для применения важны тип корпуса, способ контакта со средой и схема подключения. Датчик в гильзе защищён от потока, поверхностный устанавливают на оболочку оборудования, а выносной соединяют с преобразователем кабелем.
При подборе сопоставляют точность, длину линии, способ монтажа и требования среды. Сам чувствительный элемент не заменяет преобразователь или вход контроллера: система должна распознавать тип Pt100 и соответствующую схему соединения. До монтажа проверяют маркировку, состояние выводов и отсутствие повреждений защитной части.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Устройство и принцип работы
Сопротивление чувствительного элемента меняется вместе с температурой, а измерительный модуль преобразует это изменение в значение для системы управления. При подключении учитывают количество проводов и сопротивление линии. Чем длиннее кабель, тем внимательнее проверяют схему компенсации, чтобы сопротивление проводников не воспринималось как нагрев.
Перед включением измеряют целостность цепи и изоляцию между выводами и корпусом. Затем задают тип датчика и класс допуска во входном модуле, соблюдая полярность и схему соединения. Калибровка выполняется сравнением с эталонным термометром в известной точке, после чего показания оценивают на стабильность.
- Шаг 1Определите тип подключения (2, 3 или 4 провода) в зависимости от требуемой точности и длины кабеля.
- Шаг 2Измерьте сопротивление датчика мультиметром при комнатной температуре для проверки целостности цепи.
- Шаг 3Проверьте изоляцию между выводами и корпусом датчика мегаомметром на напряжение 500 В.
- Шаг 4Подключите датчик к преобразователю или контроллеру, соблюдая полярность и схему соединения проводов.
- Шаг 5Настройте тип датчика (Pt100) и класс допуска в параметрах входного модуля системы АСУ ТП.
- Шаг 6Проведите калибровку, сравнив показания датчика с эталонным термометром в известной точке (например, в воде со льдом).
3. Ключевые параметры

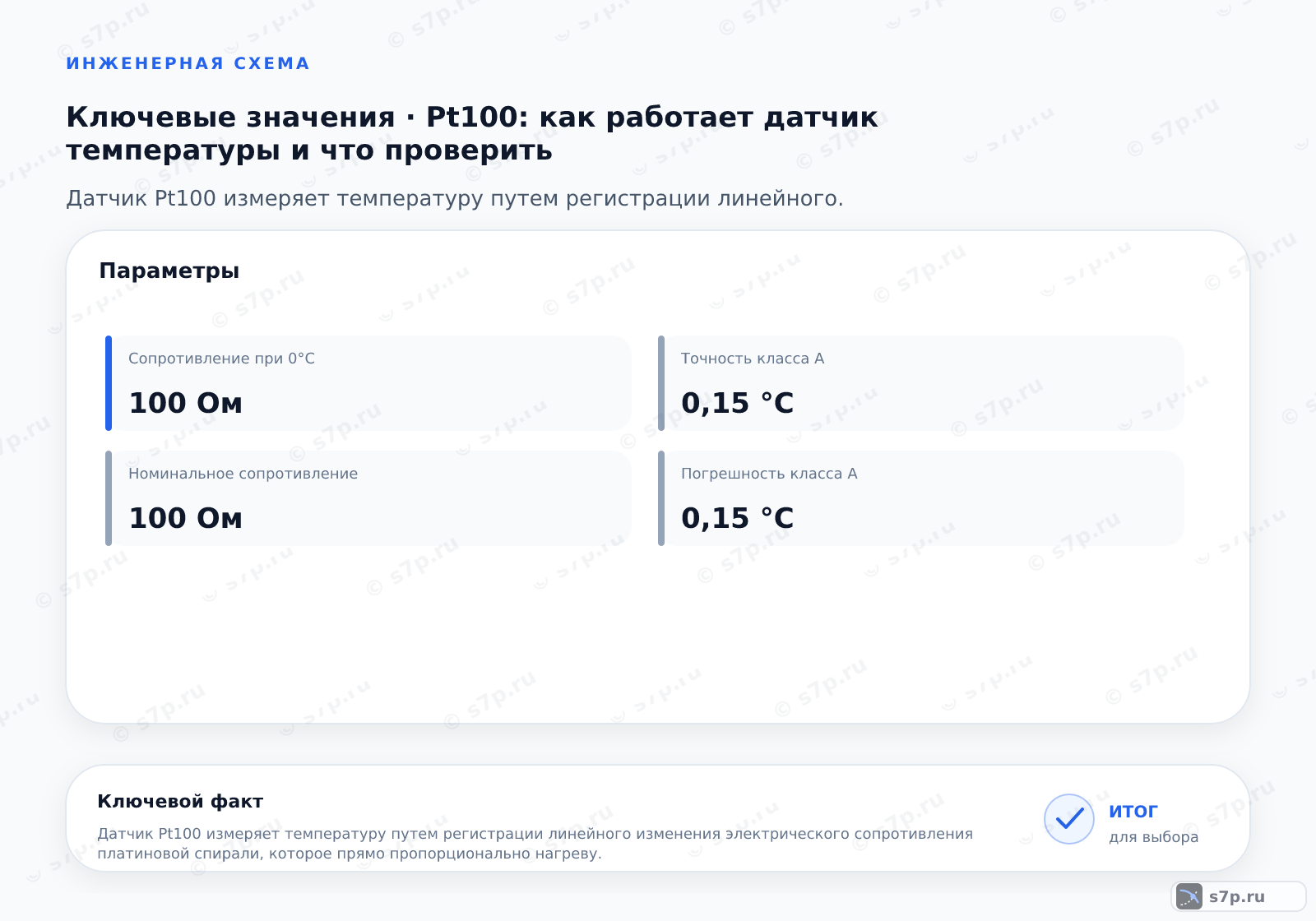

В таблице для Pt100 собраны сопротивление при опорной температуре, температурный коэффициент, точность класса А, ток измерения и сопротивление изоляции. Эти значения описывают разные ограничения: одни относятся к характеристике чувствительного элемента, другие — к измерительной цепи и безопасности подключения.
При выборе проверяют, что входной модуль поддерживает требуемую характеристику и класс допуска. Отдельно сверяют ток измерения и состояние изоляции, поскольку электрическая проверка не заменяет оценку механической защиты. Паспорт датчика должен соответствовать корпусу, кабелю и способу монтажа на объекте.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Сопротивление при 0°C (Ом) | 100 Ом | Ом | ГОСТ 6616-94 |
| Температура | 0.00385 1/°C | 1/°C | IEC 60751 |
| Точность класса А | 0.15 °C | °C | ГОСТ 6616-94 |
| Минимальный ток измерения | 0.1 мА | мА | Инженерная практика |
| Сопротивление при 0°C (МОм) | 100 МОм | МОм | ГОСТ 6616-94 |
4. Схема работы

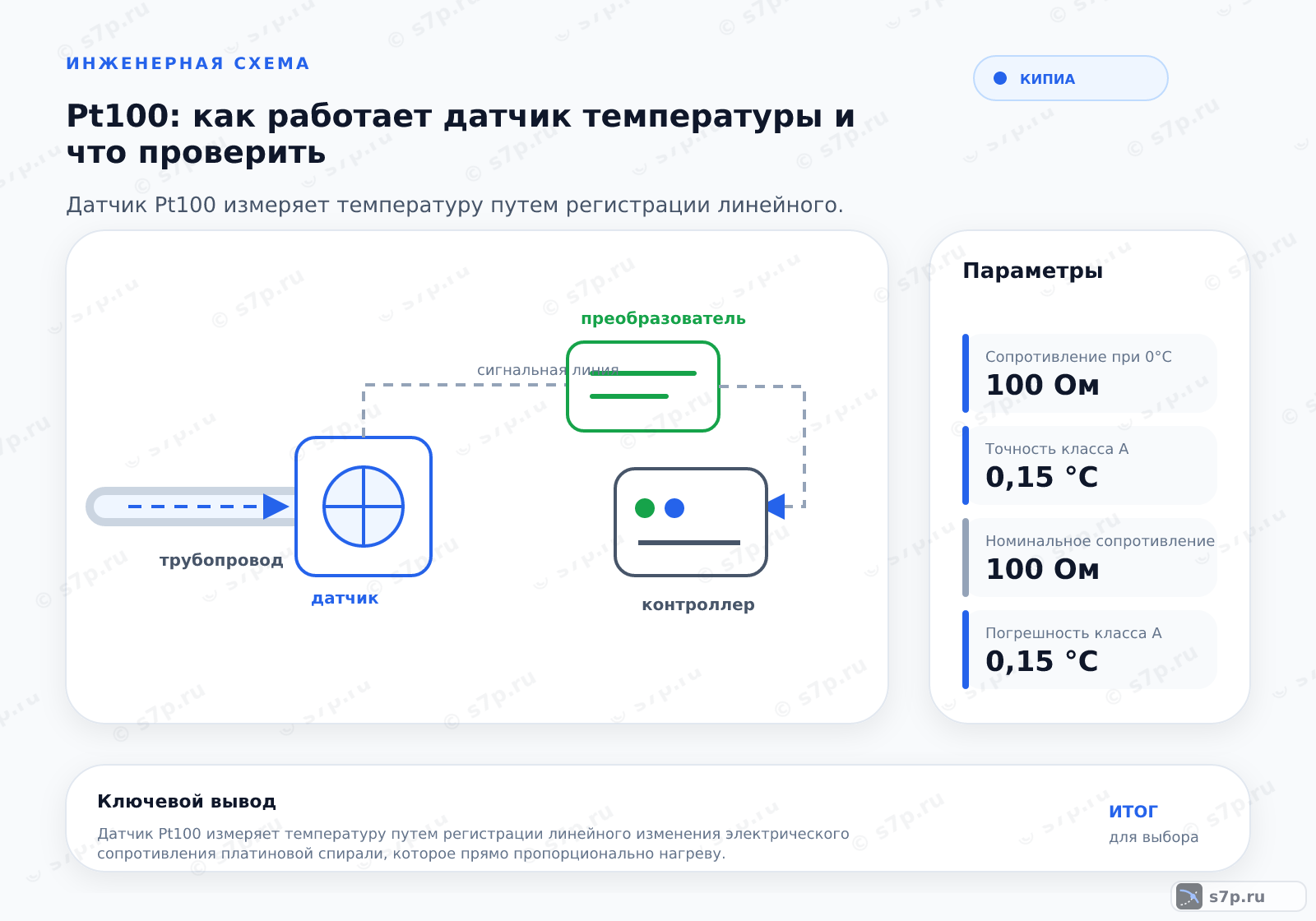

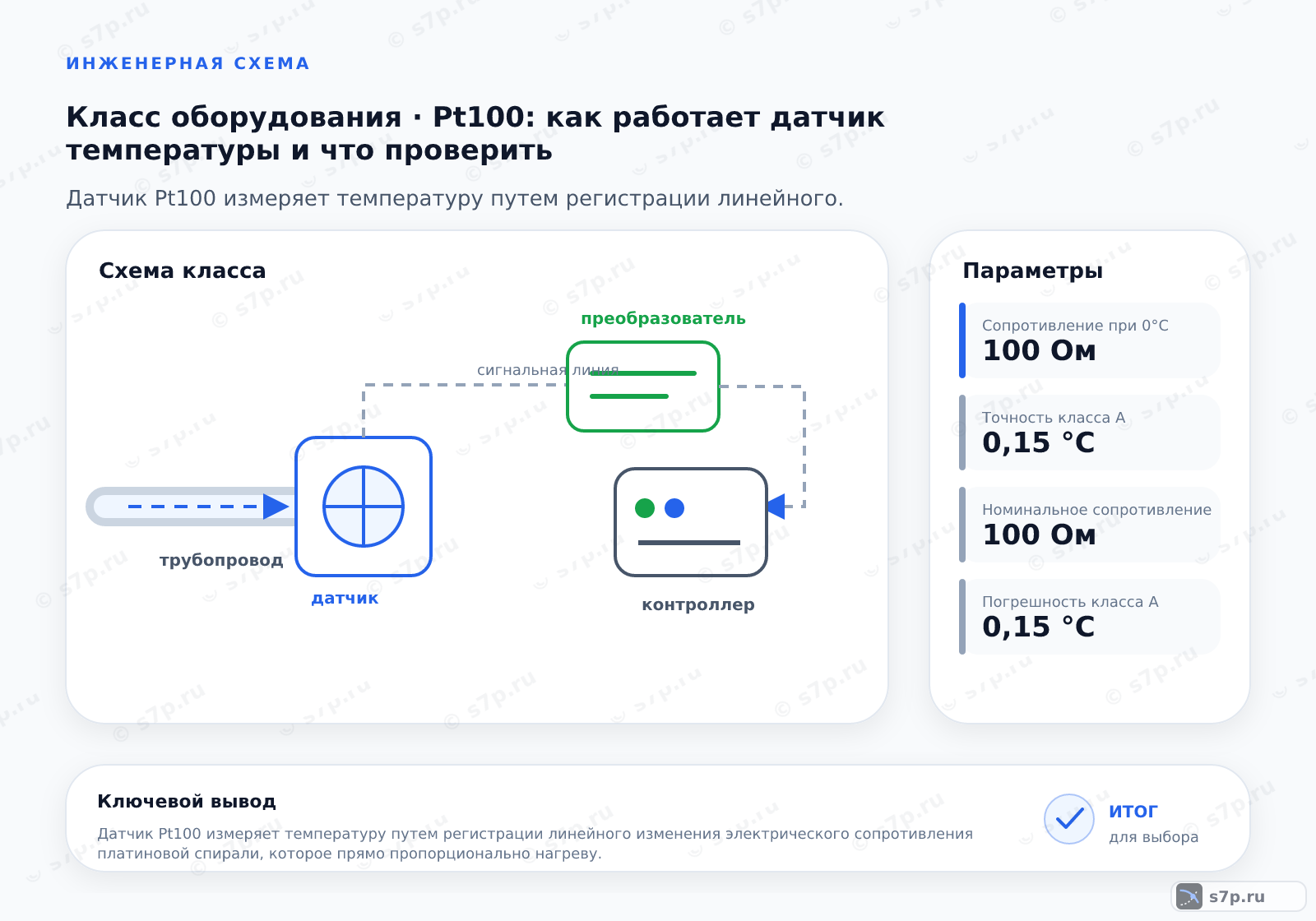

В рабочей схеме среда передаёт тепло защитной части датчика, тепло проходит к платиновому элементу, а измерительный модуль считывает сопротивление. Затем контроллер использует полученное значение в контуре управления или индикации. Ошибка может появиться на любом участке: в контакте со средой, проводах, входе или настройке.
При разборе схемы сначала находят место установки и направление передачи тепла, затем проверяют кабель и клеммы. После подключения сравнивают показание с контрольным измерением. Если значение меняется скачком или не реагирует на нагрев, проверяют цепь, изоляцию и выбранный тип входа до замены датчика.
5. Виды и разновидности
По конструкции различают датчики в гильзе, поверхностные, с разъёмом и выносные. Гильза защищает чувствительный элемент в трубопроводе, поверхностный вариант контактирует с оболочкой оборудования, разъём упрощает подключение, а выносная конструкция разделяет место измерения и преобразователь.
Сравнение начинают с теплового контакта и условий монтажа. Гильза удобна для защищённой установки, но требует подходящего места в потоке; поверхностный вариант зависит от качества прилегания; выносной требует контроля кабеля и защиты соединений. Выбор типа проверяют по среде, доступу к обслуживанию и требованиям входного модуля.
| Значение | Источник |
|---|---|
| Термометр в гильзе: датчик помещен в защитную металлическую трубку для монтажа в трубопровод. | Инженерная практика |
| Поверхностный датчик: плоский элемент для измерения температуры поверхности оборудования. | Инженерная практика |
| Датчик с разъемом: имеет встроенный электрический разъем для быстрого подключения. | Инженерная практика |
| Выносной датчик: чувствительный элемент отделен от преобразователя длинным кабелем. | Инженерная практика |
6. На что влияет и зачем нужно
Для класса A по IEC 60751 допуск равен ±(0,15 + 0,002·|t|) °C, поэтому значение ±0,15 °C относится к области около 0 °C, а не ко всему диапазону. Правильный выбор сечения кабеля снижает влияние электромагнитных наводок на сигнал.
Pt100 нужен там, где температуру требуется передать в измерительную или управляющую систему через сопротивление чувствительного элемента. Правильная схема подключения снижает влияние линии, а подходящий корпус обеспечивает тепловой контакт и защиту от среды. Поэтому польза датчика определяется всей измерительной цепью, а не только материалом элемента.
При эксплуатации контролируют стабильность показаний, состояние кабеля, изоляцию и механическое крепление. Сопоставление с эталонным термометром помогает отличить дрейф датчика от ошибки входного модуля. Если показания расходятся, проверяют настройки и контакты до принятия решения о замене.
7. Частые ошибки и на что смотреть
Ошибка Pt100 часто возникает из-за неверной схемы проводов, плохого контакта или неправильного типа входа. Дополнительные причины — повреждение изоляции, коррозия выводов и слабый тепловой контакт с объектом. При нестабильном показании сначала проверяют цепь мультиметром и сопоставляют сопротивление с контрольной температурой.
Не используют датчик в среде, которая разрушает платину или защитную гильзу. При подозрении на химическое воздействие осматривают защитную часть и место ввода кабеля, затем проверяют изоляцию. После устранения механической или электрической причины повторяют настройку входа и контрольное сравнение.
Частые вопросы
Как выбрать схему подключения Pt100?
Схему выбирают по требуемой точности, длине кабеля и возможностям входного модуля. Проверяют, поддерживает ли контроллер нужное подключение, и сопоставляют маркировку датчика с клеммами. Перед включением измеряют целостность цепи и изоляцию. Если сопротивление линии может заметно повлиять на показание, предпочтение отдают схеме, предусмотренной паспортом и модулем.
Почему сопротивление Pt100 не соответствует ожидаемому?
Причина может быть в неверной схеме проводов, плохом контакте, повреждении чувствительного элемента или ошибке измерительного прибора. Сначала измеряют цепь отдельно, проверяют выводы и сравнивают результат с контрольной температурой. Затем убеждаются, что вход настроен именно на Pt100 и соответствующий класс допуска. Только после этих проверок оценивают необходимость замены.
Когда нужен датчик в гильзе, поверхностный или выносной?
Гильзовый вариант применяют при измерении в трубопроводе с защитой чувствительного элемента. Поверхностный крепят к оболочке оборудования, когда нужно оценивать её температуру. Выносной используют, если место измерения отделено от преобразователя кабелем. Выбор зависит от теплового контакта, доступа, защиты от среды и требований к обслуживанию, а не только от формы корпуса.
Что проверять, если показания Pt100 скачут?
Осматривают клеммы, разъём, кабель и место крепления датчика, затем проверяют целостность цепи и изоляцию. Сравнивают показание с эталонным термометром и убеждаются, что входной модуль распознаёт тип Pt100. Если электрическая часть исправна, ищут слабый тепловой контакт, вибрацию или воздействие среды на защитную гильзу.
Как проверить Pt100 мультиметром?
Измеряют сопротивление между соответствующими выводами и проверяют отсутствие нежелательной проводимости между выводами и корпусом. Результат сопоставляют с температурой датчика и паспортной характеристикой. Измерение выполняют при отключённом входе, чтобы не получить влияние внешней цепи. После проверки возвращают штатную схему подключения и оценивают показание контроллера.
Как среда может повредить датчик Pt100?
Химически активная среда способна разрушать платину, защитную гильзу или место ввода кабеля. При выборе проверяют совместимость материалов и наличие защитной конструкции. При подозрении на коррозию осматривают оболочку, контакты и изоляцию, затем сравнивают сопротивление с контрольным измерением. Повреждённый датчик не компенсируют настройкой входа, а заменяют подходящим исполнением.
