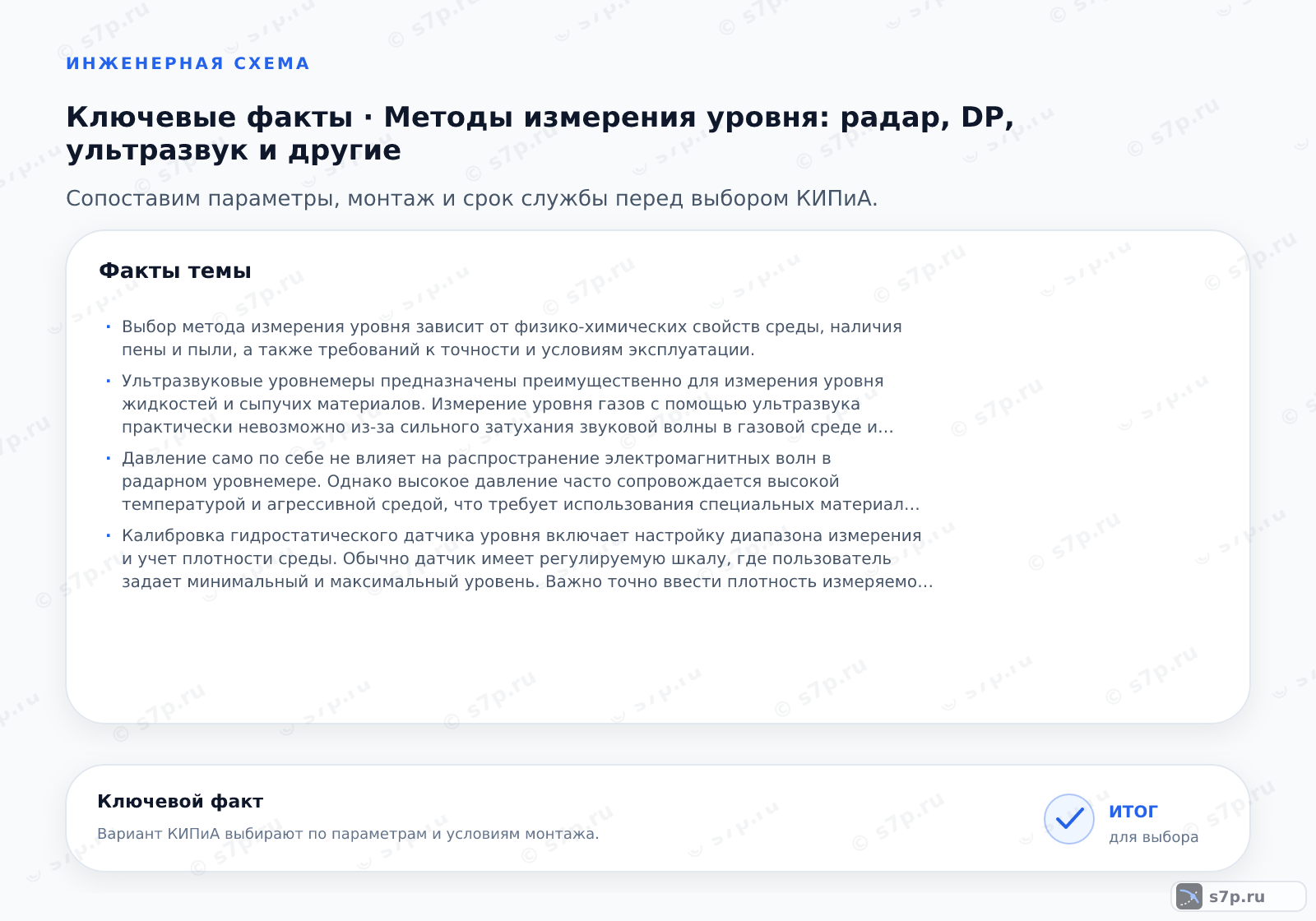

Выбор метода измерения уровня зависит от физико-химических свойств среды, наличия пены и пыли, а также требований к точности и условиям эксплуатации. Радар (6 ГГц) против ультразвука: радар может работать в вакууме и при высоких давлениях в подходящем исполнении, ультразвук — при ограничениях газовой среды; радар может быть точнее на малых расстояниях.
данные обновлены 2026-10-21 ·
Плюсы и минусы
Вариант A
- +проще внедрить и обслуживать
- +ниже требования к инфраструктуре
- −есть ограничения по режиму
Вариант B
- +выше запас по производительности
- +удобнее масштабировать систему
- −выше стоимость и требования к контролю
Выбирайте вариант по рабочей точке, режиму нагрузки и доступности обслуживания.
1. Методы измерения уровня
Метод измерения уровня связывают со свойствами среды, геометрией ёмкости и помехами в зоне чувствительности. До выбора выясняют, образуется ли пена, есть ли пыль или налипание, меняется ли поверхность и требуется ли непрерывное измерение либо только контроль положения. Также проверяют давление, температуру, доступ к месту установки и способ обслуживания.
Радар и ультразвук оценивают расстояние до поверхности бесконтактно, но по-разному реагируют на вакуум, высокое давление, пену и акустические помехи. Гидростатический и поплавковый подходы зависят от контакта со средой, а магнитострикционный — от конструкции направляющей. Поэтому сначала описывают процесс, затем сопоставляют ограничения метода с условиями ёмкости.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Таблица сравнения
Таблица сравнения должна показывать не только принцип измерения, но и последствия его применения. Для каждого варианта проверяют контакт со средой, чувствительность к пене и пыли, требования к монтажу, доступность очистки и устойчивость сигнала. Отдельно оценивают, насколько легко отличить реальное изменение уровня от отражения, налипания или механического заедания.
Радарный датчик обычно выбирают, когда нужны работа в вакууме или при повышенном давлении и устойчивость к условиям, которые ограничивают ультразвуковой метод. Ультразвуковой вариант требует контроля акустического пути и поверхности. Контактные методы сопоставляют с химической совместимостью и риском загрязнения чувствительного элемента.
3. Определения вариантов
Определения вариантов нужно читать вместе с ограничениями среды. Радарный принцип оценивает отражение электромагнитной волны, ультразвуковой — прохождение и возврат звукового импульса, а гидростатический преобразует давление столба среды в уровень. Поплавковые и магнитострикционные решения используют механическое положение элемента и требуют свободного перемещения или направляющей.
При сравнении уточняют, что именно ограничивает результат: слабое отражение, пена, пыль, налипание, плотность среды или механическое трение. Дальность и точность берут из паспорта конкретного исполнения. Если технологический режим меняется, проверяют сохранение рабочего диапазона и возможность калибровки после очистки или обслуживания.
4. Когда что применять
Решение о применении принимают после проверки технологической среды и места установки. Для закрытой ёмкости с вакуумом или высоким давлением рассматривают радар; при спокойной поверхности и чистом акустическом пути возможен ультразвук. При необходимости контакта с жидкостью оценивают гидростатический или поплавковый вариант и его устойчивость к загрязнению.
Вариант с большей точностью не всегда лучше подходит объекту: пена, пыль, мешалка и налипание могут изменить сигнал сильнее, чем разница паспортных характеристик. Для каждого кандидата фиксируют способ крепления, доступ к чувствительной части, требования к заземлению и порядок проверки показаний после ввода в работу.
| Значение | Источник |
|---|---|
| Чистая вода, низкое давление: гидростатический датчик или поплавковый. | инженерная практика; сверить по паспорту |
| Агрессивная среда, высокое давление: радарный уровнемер с тефлоновым покрытием. | инженерная практика; сверить по паспорту |
| Сыпучие материалы, пыль: радарный уровнемер 26 ГГц. | инженерная практика; сверить по паспорту |
| Точечный контроль в чистых жидкостях: ёмкостной выключатель. | инженерная практика; сверить по паспорту |
| Непрерывное измерение с высокой точностью: магнитострикционный датчик. | инженерная практика; сверить по паспорту |
5. Эксплуатация
Стоимость измерителя связана не только с самим датчиком, но и с монтажом, защитой, кабелем, настройкой и последующей очисткой. Бесконтактное исполнение может уменьшить контакт с агрессивной средой, однако требует свободной зоны отражения и проверки помех. Контактное решение бывает проще по сигналу, но предъявляет требования к материалу и механике.
Эксплуатационные затраты оценивают по доступности места установки, частоте очистки, необходимости калибровки и цене простоя при ошибочном сигнале. Перед закупкой сравнивают паспортные ограничения и реальные условия ёмкости, а также проверяют, можно ли безопасно снять датчик и восстановить измерение после обслуживания.
Частые вопросы
Когда радарный уровнемер предпочтительнее ультразвукового?
Радар рассматривают для ёмкостей, где возможны вакуум, повышенное давление, пыль или сложные условия отражения. Он не зависит от акустического пути так, как ультразвуковой прибор, и подходит для среды, которая ограничивает распространение звукового импульса. При спокойной поверхности и чистой зоне измерения ультразвук тоже может быть уместен. Окончательный выбор сверяют с паспортом и геометрией аппарата.
Как пена и пыль искажают бесконтактное измерение уровня?
Пена и пыль меняют свойства поверхности, ослабляют или рассеивают отражённый сигнал и могут создать ложную границу. Для радарного и ультразвукового метода проверяют устойчивость конкретного исполнения к составу среды, плотности пыли и форме пенного слоя. Также ищут отражения от стенок и внутренних деталей. Если сигнал нестабилен, сначала исключают монтажную причину и налипание, затем меняют метод.
Как сравнить контактный и бесконтактный способ измерения?
Бесконтактный датчик меньше зависит от химического контакта и механического износа чувствительной части, но требует свободной зоны измерения и контроля отражений. Контактный метод может быть устойчивее к некоторым отражающим помехам, зато его элементы соприкасаются со средой и нуждаются в проверке совместимости и очистке. Сравнивают также доступность обслуживания, заземление и последствия отказа.
Что проверить при установке уровнемера рядом с мешалкой?
Проверяют, не попадает ли луч или измерительная зона на лопасти, вал, стенку и другие внутренние элементы. Оценивают перемешивание поверхности, образование пены и изменение уровня возле места установки. Если отражатель мешалки неизбежен, выбирают другое положение или другой принцип по паспорту оборудования. После монтажа сопоставляют сигнал с фактическим уровнем при разных режимах перемешивания.
Почему точность нельзя выбирать отдельно от условий эксплуатации?
Паспортная точность относится к определённому диапазону, монтажу и состоянию среды. Пена, пыль, налипание, изменение плотности и механические помехи могут ухудшить результат сильнее, чем различие между двумя приборами. Поэтому сначала проверяют физический принцип и рабочую зону, затем сопоставляют точность, обслуживание, стоимость и доступность калибровки для конкретной ёмкости.
Что сделать после очистки или изменения технологического режима?
После очистки проверяют положение датчика, отсутствие налипания, состояние кабеля, заземление и диагностические сообщения. При изменении режима заново сопоставляют среду, пену, пыль, давление и температуру с паспортными ограничениями. Затем сравнивают показание с фактическим уровнем и фиксируют результат. Программное смещение применяют только после подтверждения, что механическая причина устранена.
