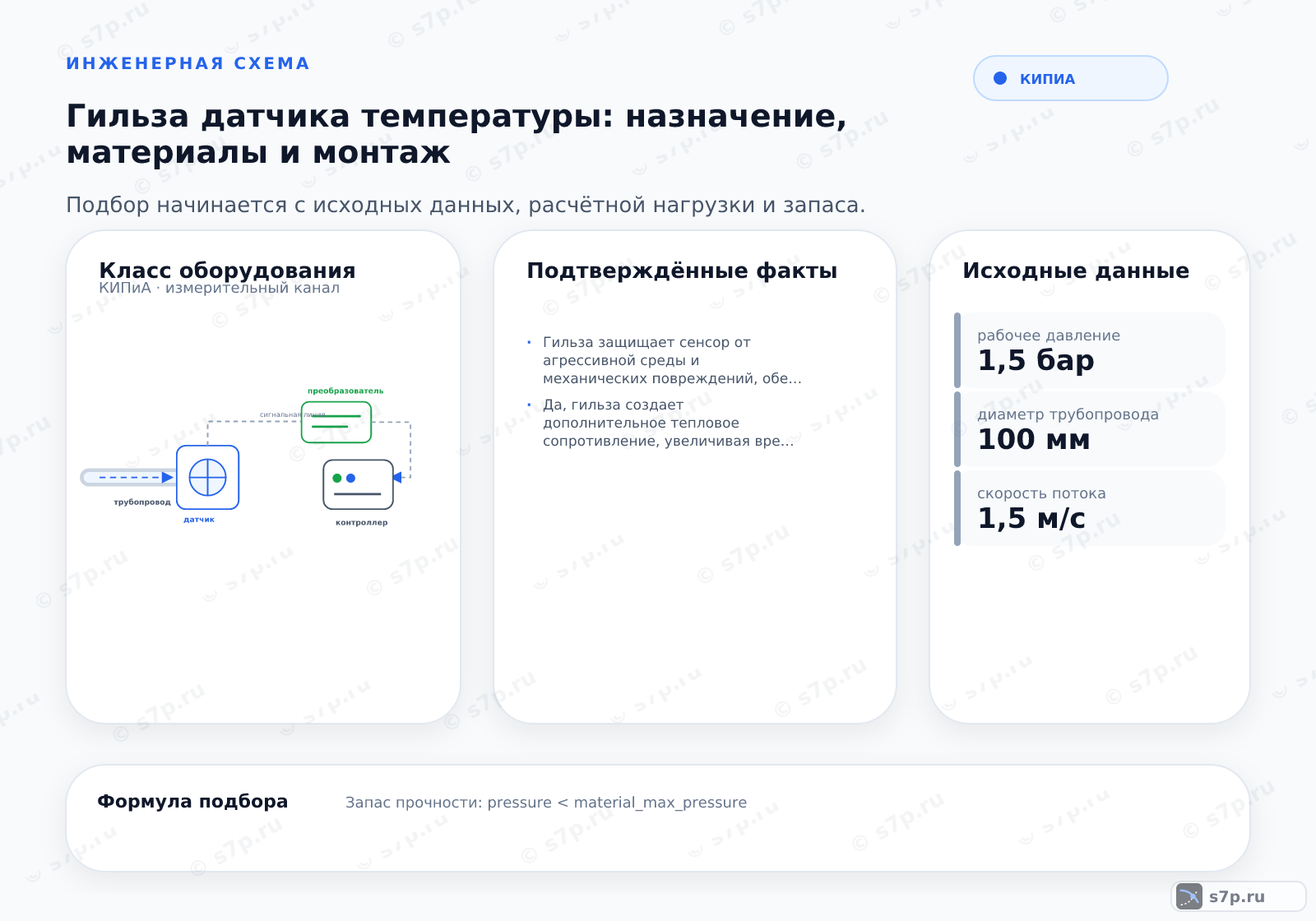

Гильза защищает сенсор от агрессивной среды и механических повреждений, обеспечивая возможность замены датчика без остановки технологического процесса, но увеличивает тепловую инерцию системы. Не превышайте максимальное давление и температуру, указанные в паспорте гильзы. Это может привести к разрыву и травмам. Избегайте резких перепадов температур, вызывающих термические напряжения в материале гильзы. Выбираем гильзу из стали 12Х18Н10Т диаметром 12 мм.
данные обновлены 2026-10-21 ·
Пошагово
- 1Шаг 1
Зафиксируйте исходные параметры и отключите оборудование перед проверкой.
- 2Шаг 2
Проверьте соединения, измерьте рабочие значения и сравните их с паспортом.
- 3Шаг 3
После проверки выполните тестовый запуск и убедитесь в штатной работе.

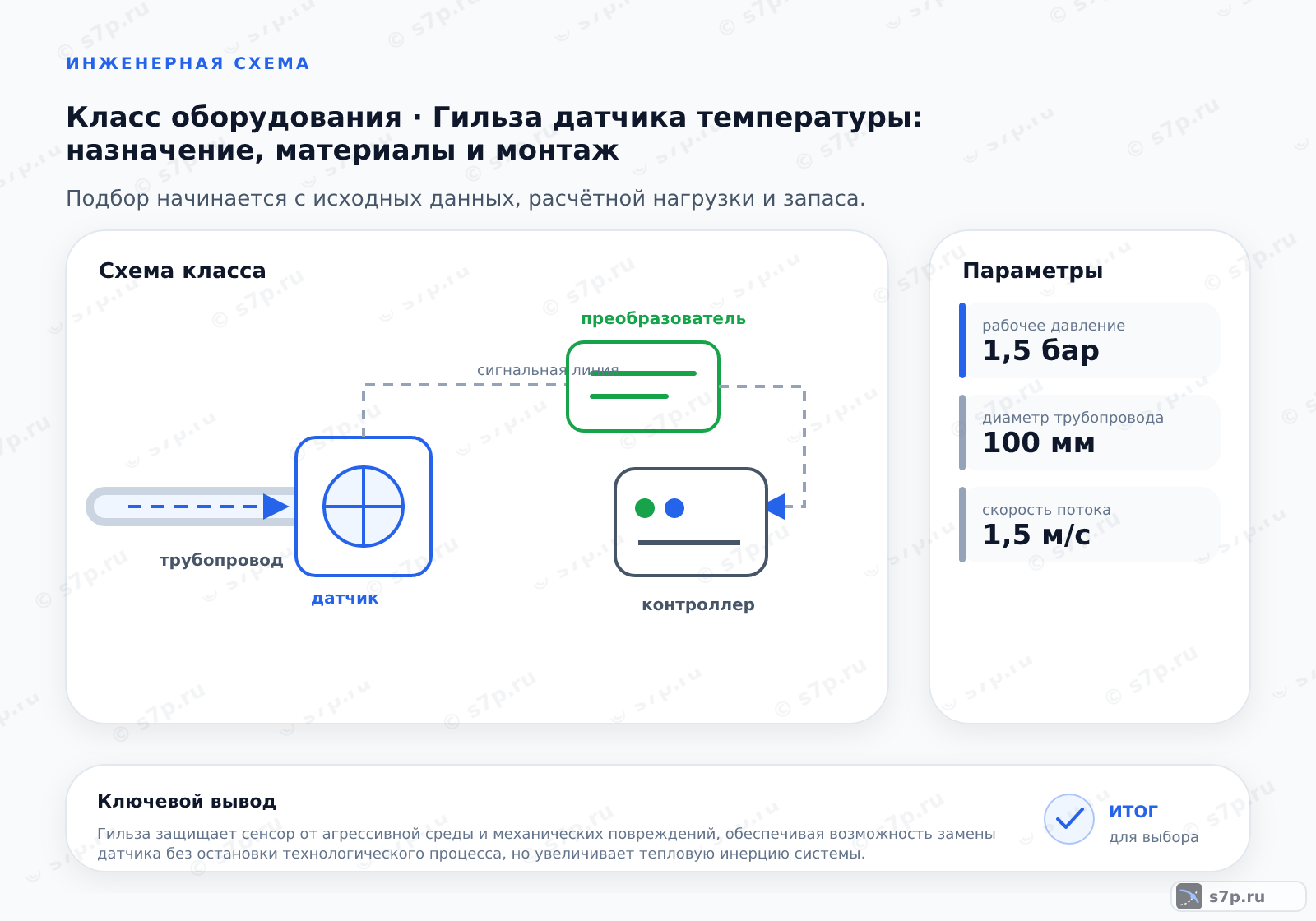

1. Как подобрать Гильза датчика температуры: назначение, материалы и монтаж: суть
Гильза отделяет чувствительный элемент датчика от рабочей среды и передаёт ему температуру через стенку. Она защищает датчик от давления, потока и химического воздействия, но сама становится частью измерительной системы: материал, диаметр, длина погружения и способ присоединения влияют на теплопередачу и прочность.
Подбор начинают с давления, температуры, диаметра трубопровода, скорости потока и состава среды. Затем проверяют герметичность соединения, доступность замены датчика и совместимость материала гильзы. Слишком массивная или короткая конструкция может замедлить реакцию и показать не температуру потока, а температуру стенки или застойной зоны.
Текущая страница в тематической подборке.
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Основы и архитектура КИПиА».
Смежная тема кластера «Измерение давления».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
Смежная тема кластера «Разность давлений и гидростатические измерения».
2. Калькулятор подбора
Расчёт подбора связывает рабочие давление и температуру с геометрией трубопровода, скоростью потока и материалом гильзы. Проверяют, достаточно ли погружения для контакта с потоком и выдержит ли соединение механическую нагрузку. Результат должен согласовываться с типом датчика, а не рассматриваться отдельно от его чувствительного элемента.
Перед расчётом уточняют направление потока, место установки, возможность вибрации и требования к демонтажу. Для агрессивной среды материал выбирают по совместимости, для быстрого регулирования — по допустимой задержке теплопередачи. После выбора сопоставляют расчётную гильзу с паспортом и фактическим монтажным пространством.
3. Исходные данные для расчёта
В таблице указаны рабочее давление, диаметр трубопровода, температура среды и скорость потока. Эти величины определяют механическую нагрузку, требуемую длину и форму гильзы, а также риск вибрации. К ним добавляют состав среды, материал, тип резьбового или фланцевого соединения и характеристики устанавливаемого датчика.
При неполном заполнении трубы или переменной скорости место установки выбирают так, чтобы чувствительный элемент находился в устойчивом потоке. Материал проверяют на коррозию и совместимость с уплотнением. Диаметр трубы не задаёт размер гильзы автоматически: конструкцию сверяют с потоком, датчиком и паспортом соединения.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Рабочее давление | 1.5 бар | бар | инженерная практика; сверить по паспорту |
| Диаметр трубопровода | 100 мм | мм | инженерная практика; сверить по паспорту |
| Температура среды | 150 °C | °C | инженерная практика; сверить по паспорту |
| Скорость потока | 1.5 м/с | м/с | инженерная практика; сверить по паспорту |
4. Диаграмма зависимости
Зависимость между температурой среды и показанием датчика проходит через стенку гильзы, поэтому на неё влияют материал, толщина, погружение и скорость потока. При слабом контакте с потоком датчик реагирует медленнее, а при избыточном выступании в поток возрастает механическая нагрузка. Диаграмму используют вместе с геометрией трубопровода.
Если показание отстаёт или отличается от контрольного, проверяют место установки, заполнение, контакт датчика с гильзой и состояние соединения. Затем оценивают тепловой контакт и совместимость материала. Замена датчика без проверки гильзы не устраняет ошибку, если причина связана с погружением, отложениями или повреждением стенки.
5. Типичные ошибки подбора
После монтажа проверяют герметичность соединения и отсутствие повреждения корпуса. Утечка рабочей среды создаёт опасность для персонала и может изменить условия измерения, поэтому её не оставляют до планового обслуживания. Материал гильзы и уплотнения сопоставляют с составом среды, температурой и давлением.
Ошибки также возникают при недостаточном погружении, установке навстречу потоку без расчёта и выборе конструкции по одному диаметру трубы. При вибрации осматривают крепление и следы усталостного повреждения. Если показание нестабильно, сравнивают температуру в контрольной точке, состояние гильзы и датчика, а не только электрический сигнал.
Частые вопросы
Зачем датчику температуры нужна гильза?
Гильза отделяет чувствительный элемент от рабочей среды и передаёт ему температуру через стенку. Она защищает датчик от давления, скорости потока и химического воздействия, а также упрощает замену при сохранении герметичности процесса. При этом гильза сама влияет на тепловую задержку и прочность, поэтому её выбирают вместе с датчиком, средой и местом установки.
Как выбрать материал гильзы для конкретной среды?
Уточняют химический состав, рабочие давление и температуру, скорость потока и наличие твёрдых частиц или отложений. Материал сопоставляют с коррозионной стойкостью, уплотнением и паспортом датчика. Для агрессивной среды проверяют не только стенку гильзы, но и присоединение. Совместимость по температуре без химической проверки не подтверждает пригодность конструкции.
Почему диаметр трубы не задаёт длину гильзы автоматически?
Диаметр трубопровода определяет монтажное пространство, но тепловой контакт зависит от положения чувствительного элемента в потоке, скорости, профиля движения и толщины стенки гильзы. Слишком короткое погружение даёт температуру стенки или застойной зоны, а чрезмерное увеличивает нагрузку и риск вибрации. Длину и форму сверяют с датчиком и технологической схемой.
Чем опасна негерметичность соединения гильзы?
Через негерметичное соединение может выйти рабочая среда, а внутрь попасть влага или загрязнение. Это создаёт опасность для персонала, меняет условия измерения и ускоряет коррозию. После монтажа проверяют соединение по принятой процедуре, состояние уплотнения и отсутствие механического напряжения. При обнаружении течи сначала изолируют участок и устраняют причину, а не подтягивают крепёж без оценки.
Как сравнить резьбовое и фланцевое присоединение гильзы?
Сравнивают рабочие давление и температуру, доступное место, требования к герметичности, возможность демонтажа и состояние трубопровода. Резьбовое соединение удобно при подходящей стенке и доступе, фланцевое помогает работать с аппаратами и крупными нагрузками, но требует согласованной прокладки и крепежа. Окончательный вариант выбирают по паспорту и проектной схеме, а не по удобству закупки.
Что проверить, если показание отстаёт или колеблется?
Сначала проверяют положение гильзы относительно потока, глубину погружения, заполнение трубы и контакт чувствительного элемента со внутренней поверхностью. Затем осматривают отложения, крепление, вибрацию, герметичность и совместимость материала. Сравнивают температуру контрольным средством и проверяют сам датчик. Замена электроники не поможет, если причина связана с тепловой задержкой или механикой гильзы.
