1. Коротко: Защита ИТП от гидроударов: причины и инженерные меры за несколько шагов
Гидроудар возникает как краткое возмущение давления, когда поток теплоносителя быстро меняет скорость. Причиной становится резкое закрытие арматуры, остановка насоса, воздушная пробка или неверная последовательность переключения. Удар передаётся по трубопроводу и узлам ИТП, поэтому оценивают не один клапан, а связанную схему с насосом, баком, обратным и предохранительным устройствами.
Мембранный расширительный бак принимает изменение объёма среды, обратный клапан с плавным закрытием ограничивает обратное движение, а частотное управление смягчает пуск насоса. Предохранительный клапан оставляют в рабочем состоянии, а воздух удаляют из предусмотренных точек. Эти меры действуют совместно: исправный бак не компенсирует резкое закрытие, если причина возмущения осталась в управлении потоком.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
Смежная тема кластера «raschet».

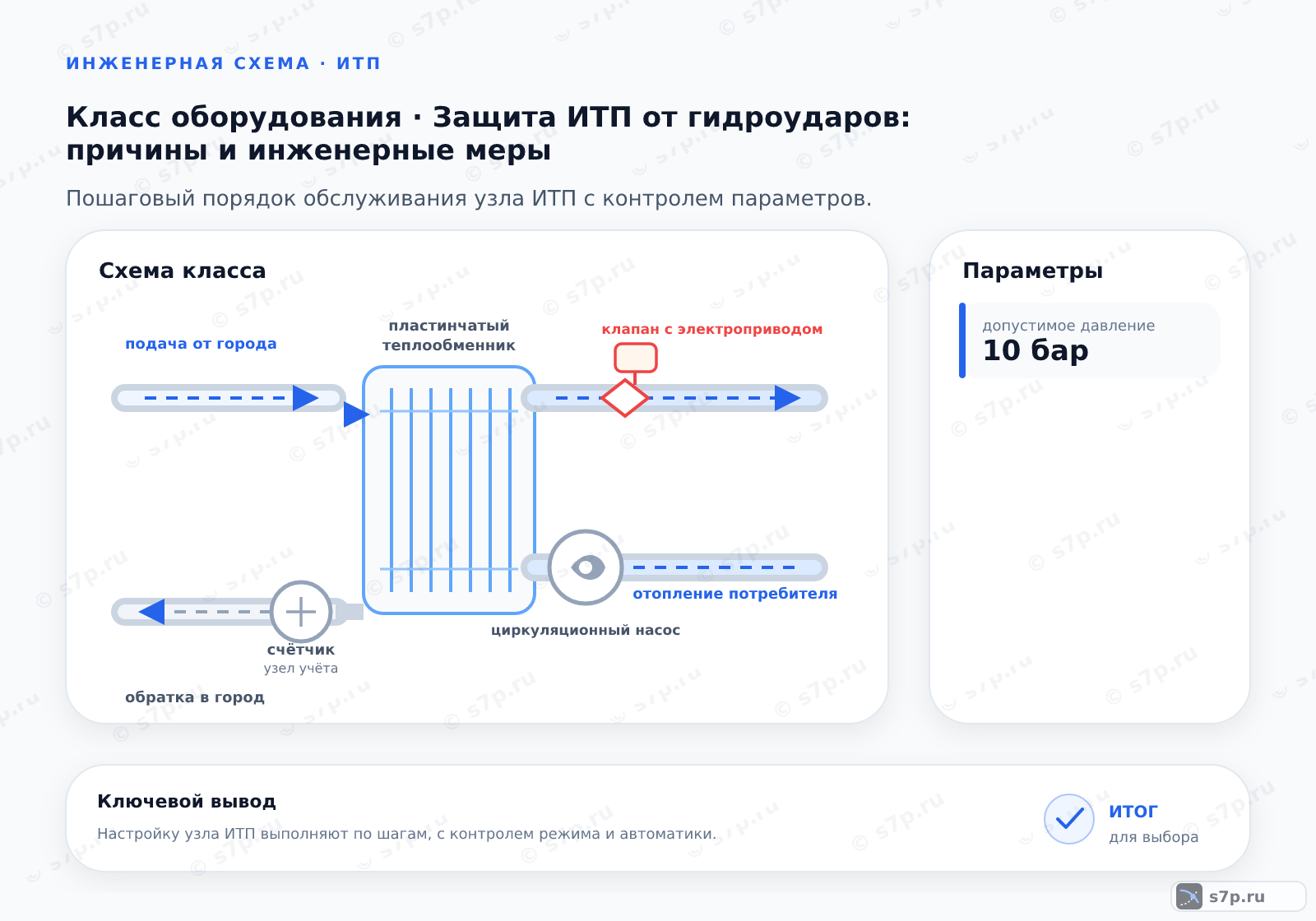

2. Пошаговый порядок
Работу начинают с осмотра схемы и фиксации исходного состояния: проверяют бак, обратный и предохранительный клапаны, насос, воздухоотводчики и доступные соединения. Затем сопоставляют направление движения с проектной обвязкой, убеждаются в заполнении контура и устраняют воздух. Только после этого оценивают плавность пуска и закрытия, иначе причина удара может остаться незамеченной.
Настройку выполняют последовательно, меняя одну причину за раз и наблюдая за давлением, шумом, вибрацией и состоянием соединений. Команду на насос проверяют по фактическому разгону, а обратный клапан — по характеру остановки потока. После вмешательства осматривают бак и арматуру, проверяют работу сброса и возвращают систему в рабочую схему без резкого переключения.

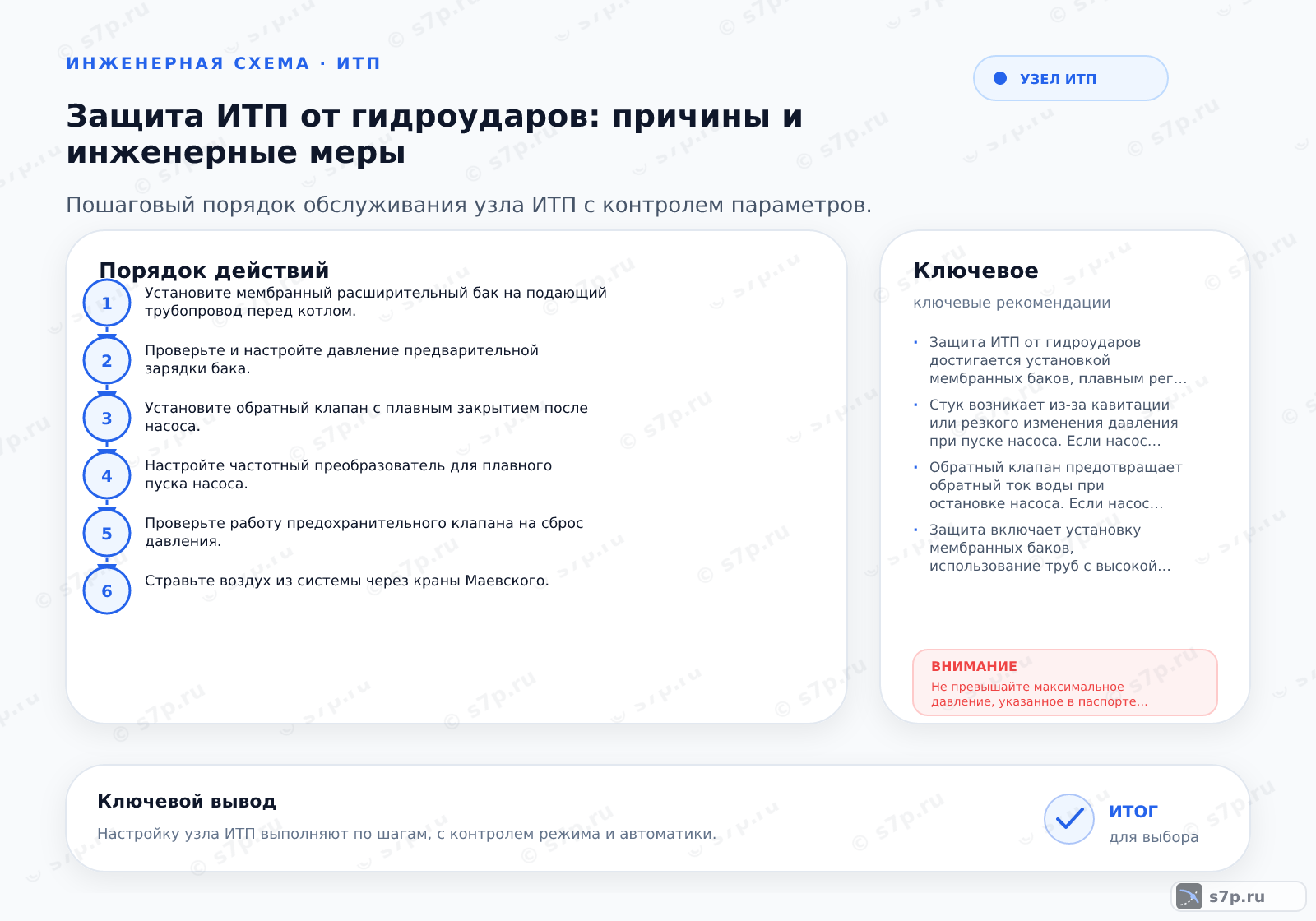

- Шаг 1Установите мембранный расширительный бак на подающий трубопровод перед котлом.
- Шаг 2Проверьте и настройте давление предварительной зарядки бака.
- Шаг 3Установите обратный клапан с плавным закрытием после насоса.
- Шаг 4Настройте частотный преобразователь для плавного пуска насоса.
- Шаг 5Проверьте работу предохранительного клапана на сброс давления.
- Шаг 6Стравьте воздух из системы через краны Маевского.
3. Симптом -> причина -> решение
Ударный стук при остановке насоса связывают с быстрым изменением скорости, неисправным обратным клапаном или неподходящей настройкой привода. Если звук сопровождается колебанием давления, проверяют направление потока, свободный ход клапана и работу частотного преобразователя. Пульсации после заполнения контура также заставляют искать воздух и закрытый участок, а не сразу менять насос.
Протечка возле расширительного бака требует осмотра соединения, мембраны, состояния корпуса и давления в присоединённой части схемы. Самопроизвольный сброс у предохранительного клапана проверяют вместе с показаниями давления и состоянием бака. После устранения причины повторяют наблюдение при пуске и остановке, чтобы отличить устойчивый режим от краткого исчезновения симптома.
4. Сроки и периодичность
Периодичность контроля задают инструкцией производителя и фактическим состоянием узла. При осмотре проверяют корпус и соединения бака, работу клапанов, плавность запуска насоса, наличие воздуха и следы утечки. Отдельно оценивают состояние предохранительного устройства и доступность дренажа. Запись результата помогает сопоставить появление шума или удара с изменениями в обвязке.
Срок службы бака, насоса и котла не заменяет осмотр и не означает, что узел можно эксплуатировать без контроля до указанной даты. При вмешательстве в трубопровод, заменах арматуры или изменении автоматики проверку повторяют независимо от календарного графика. Паспорт оборудования используют для уточнения ресурса, обслуживания и допустимых режимов конкретной установки.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Периодичность проверки | 1 год | год | инструкция производителя |
| Срок службы бака | 5 лет | лет | инженерная практика; сверить по паспорту |
| Срок службы насоса | 10 лет | лет | инженерная практика; сверить по паспорту |
| Срок службы котла | 15 лет | лет | инженерная практика; сверить по паспорту |
5. Предупреждения и чего не делать
Предохранительный клапан нельзя отключать, блокировать или обходить временным перекрытием. Он должен оставаться доступным для осмотра и связанным с защищаемым участком так, как предусмотрено схемой. При срабатывании не ограничиваются повторным запуском насоса: выясняют причину роста давления, проверяют бак, воздух, арматуру и настройки управления.
Не закрывают резко рабочий проход и не запускают насос при неизвестном положении клапанов. Ударные признаки нельзя скрывать снижением уставки или частыми переключениями без осмотра трубопровода. Если обнаружены протечка, сильная вибрация или нестабильное давление, оборудование переводят в безопасное состояние и возвращают к работе только после проверки узлов, связанных с возмущением.
Частые вопросы
Как подобрать меры против гидроудара для узла ИТП?
Сначала выясняют, где поток меняет скорость: у насоса, обратного клапана, запорного устройства или воздушного участка. Затем сопоставляют схему с мембранным баком, плавностью закрытия, настройкой привода и работой предохранительного клапана. Проверяют также заполнение, направление движения и состояние соединений. Меру выбирают по причине возмущения, потому что установка одного элемента не исправляет ошибку в другой части обвязки.
Почему стук остаётся после установки мембранного бака?
Бак снижает последствия изменения объёма, но не устраняет резкое закрытие арматуры, неверное направление обратного клапана или слишком быстрый разгон насоса. Проверяют предварительную настройку бака по паспорту, состояние мембраны и соединения, затем наблюдают работу клапана и частотного управления. Одновременно удаляют воздух и убеждаются, что насос не запускается при закрытом или незаполненном участке.
Как отличить гидроудар от обычной вибрации насоса?
Гидроудар проявляется коротким стуком или скачком давления в момент пуска, остановки либо переключения потока. Постоянная вибрация чаще связана с разбалансировкой, креплением, воздухом, износом или несоответствием режима насоса. Для различения сопоставляют момент появления звука с командой управления, проверяют давление до и после насоса и наблюдают обратный клапан. Отдельно осматривают соединения на следы протечки.
Какую роль играет частотный преобразователь в защите контура?
Частотный преобразователь позволяет сделать пуск и изменение режима насоса постепенными, поэтому скорость потока меняется мягче. Он не заменяет мембранный бак, обратный и предохранительный клапаны и не исправляет воздушную пробку. Настройку проверяют по фактическому разгону, давлению, шуму и реакции трубопровода. Если удар возникает при закрытии арматуры, одной коррекцией скорости насоса причину не устраняют.
Как понять, что пора проверять защиту от ударных нагрузок?
Поводом служат новые стуки, колебания давления, самопроизвольный сброс, влажность у бака или клапана, изменение шума насоса и появление воздуха после вмешательства в систему. Контроль проводят также после замены арматуры, насоса, автоматики или участка трубопровода. Сначала фиксируют состояние и момент проявления симптома, затем проверяют связанные элементы по инструкции производителя, не ограничиваясь внешним осмотром одного узла.
Чем расширительный бак отличается от предохранительного клапана?
Мембранный бак принимает изменение объёма теплоносителя и сглаживает рабочие колебания в заполненном контуре. Предохранительный клапан ограничивает опасный рост давления сбросом среды, когда рабочая схема не удерживает его в допустимом состоянии. Эти устройства не взаимозаменяемы: бак требует проверки мембраны и настройки, клапан — свободного прохода, исправности и отсутствия блокировки.
