1. Что такое трубопроводы ИТП
Трубопроводы ИТП связывают источник тепла, приборы учёта, теплообменник и контуры потребителя в единую гидравлическую схему. По ним передаются теплоноситель и измерительный сигнал, поэтому трасса должна учитывать доступ к арматуре, опорам, дренажу и местам контроля. Диаметр назначают по расчётному расходу и потерям, а не по внешнему сходству с соседней линией.
При осмотре различают подающую, обратную и дренажную линии, проверяют направление движения и состояние соединений. Труба может быть прочной по материалу, но неудобной для обслуживания, если запорный элемент закрыт стеной или возле него нет места для работы. Схема монтажа должна оставлять понятный путь для отключения и опорожнения участка.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Устройство и принцип работы
Сборка начинается с гидравлического расчёта, который связывает расход, диаметр, длину трассы и сопротивление местных элементов. Затем материал трубы и фитингов сопоставляют с температурой, давлением и способом соединения. Опоры, уклоны и компенсаторы назначают вместе с трассой, чтобы тепловое удлинение не передавалось на приборы и арматуру.
После монтажа устанавливают запорные устройства, приборы учёта и дренажные точки, затем проводят испытание участка рабочим давлением. До заполнения удаляют строительный мусор из соединений и проверяют доступность кранов. При обнаружении течи сначала снимают нагрузку с линии, после чего исправляют соединение и повторяют контроль.
- Шаг 1Выполнить гидравлический расчет трубопроводов для определения диаметров.
- Шаг 2Подобрать трубы и фитинги по давлению и температуре.
- Шаг 3Установить опоры и кронштейны согласно проекту.
- Шаг 4Смонтировать трубопроводы с учетом уклонов и компенсаторов.
- Шаг 5Установить запорную арматуру и приборы учета.
- Шаг 6Провести опрессовку системы рабочим давлением.
3. Ключевые параметры
Для трубопроводов в таблице указаны максимальная температура 95 °C, испытательное давление 6 бар, уклон дренажа 0.003 м/м, скорость потока 1.5 м/с и толщина утеплителя 50 мм. Эти значения относятся к указанным источникам и рассматриваются вместе с расчётом трассы, характеристиками материалов и паспортами установленного оборудования.
При выборе проверяют не только проходное сечение, но и давление в соединениях, стойкость изоляции, возможность дренирования и место для опор. Скорость потока связана с потерями и шумом, а уклон — с удалением среды при обслуживании. Итоговую схему сопоставляют с фактическим расходом и расположением теплообменника.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Максимальная температура | 95 °C | °C | СП 60.13330.2020 |
| Испытательное давление | 6 бар | бар | СП 60.13330.2020 |
| Уклон дренажа | 0.003 м/м | м/м | СП 60.13330.2020 |
| Скорость потока | 1.5 м/с | м/с | СП 60.13330.2020 |
| Толщина утеплителя | 50 мм | мм | СП 41-103-98 |
4. Схема работы

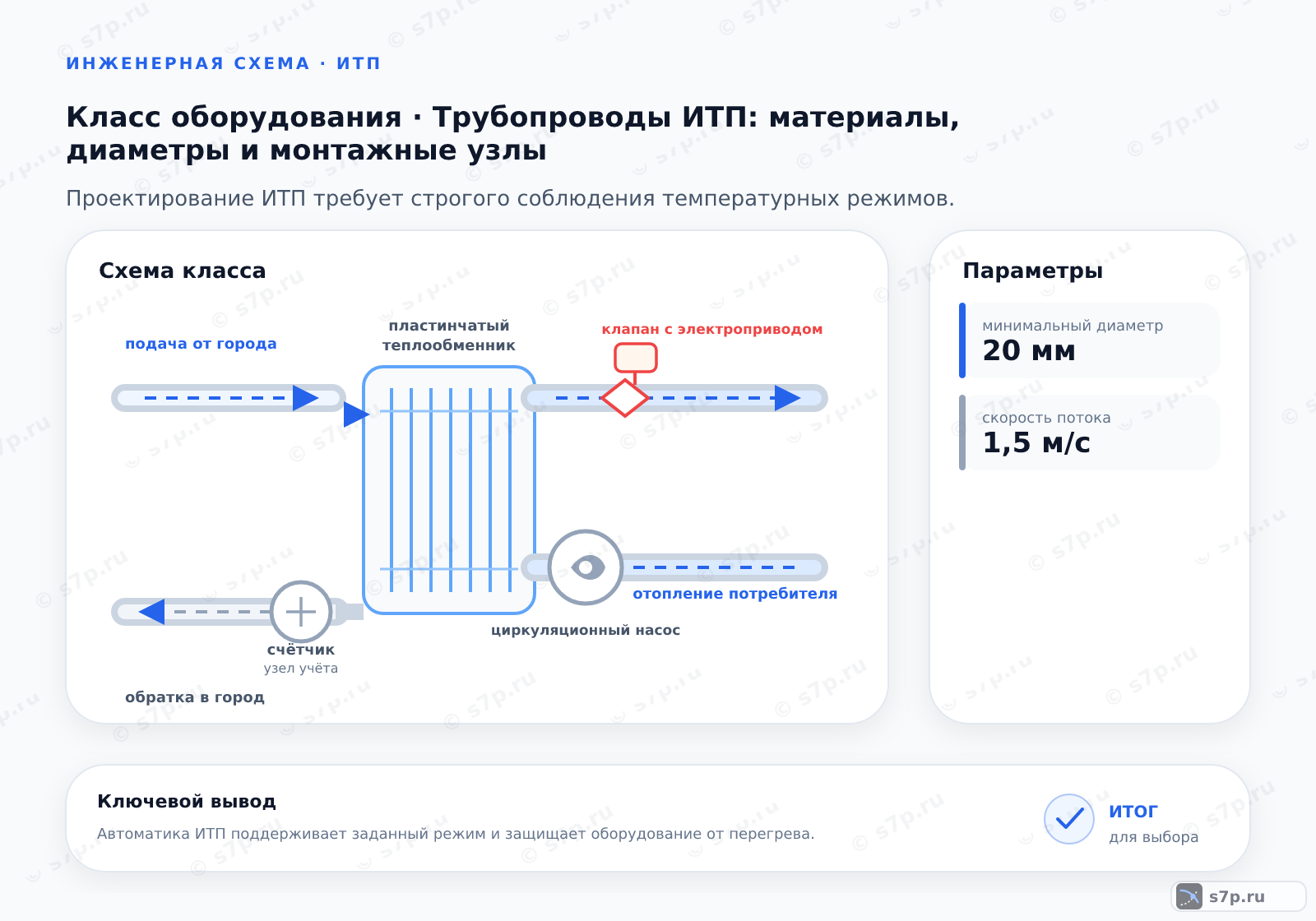

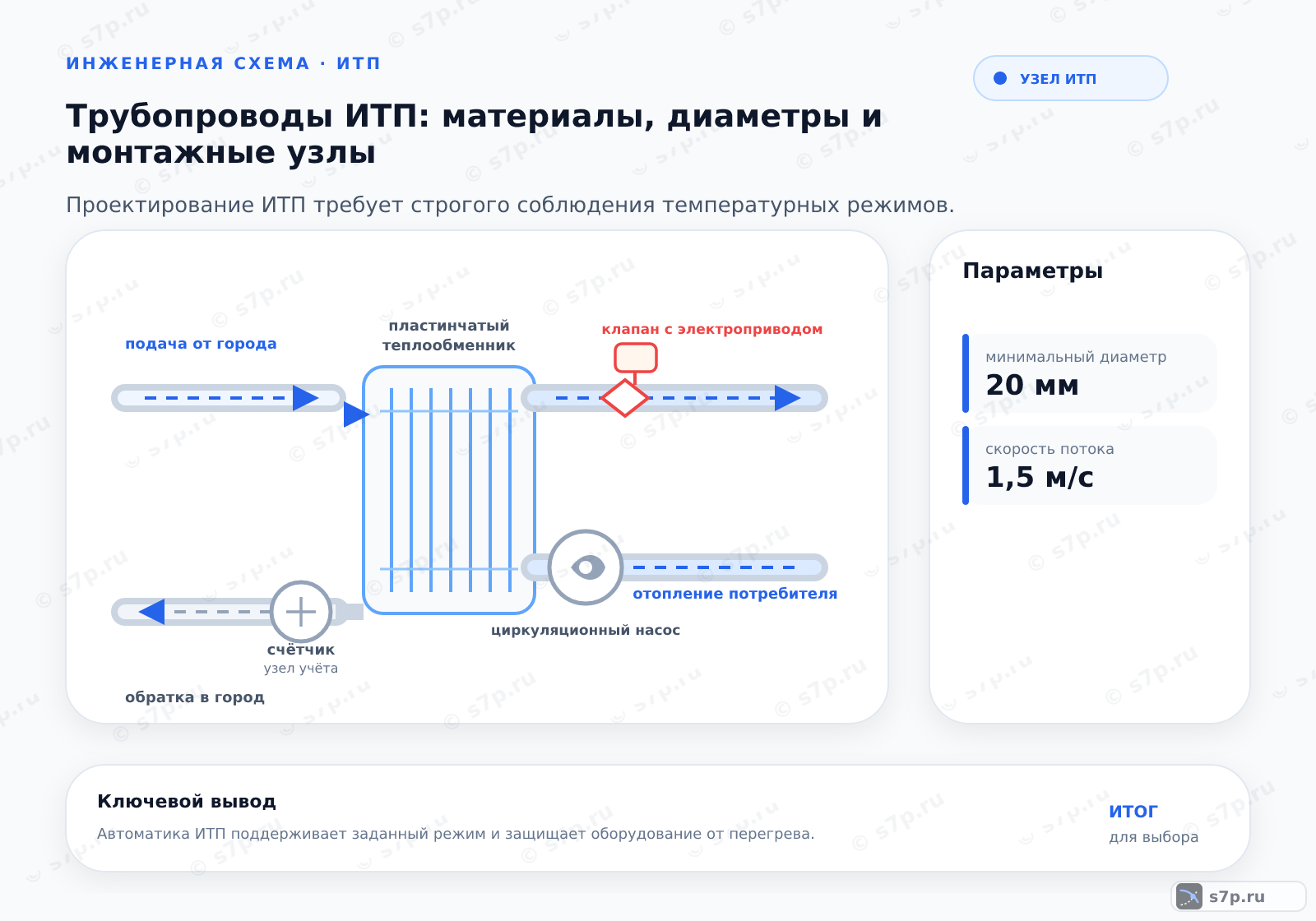

В рабочем контуре теплоноситель проходит по подающей линии через прибор учёта к теплообменнику, затем возвращается по обратной линии. Арматура отделяет оборудование от трассы, а дренаж позволяет безопасно освободить выбранный участок. Расположение опор и компенсаторов должно поддерживать трубу без передачи усилий на корпуса приборов.
Участки схемы читают по направлению потока и проверяют по месту: стрелки на арматуре, доступность кранов, непрерывность утепления и отвод воздуха. Если после запуска появляется шум или не достигается режим теплообменника, сопоставляют расход, сопротивление и положение клапанов. Простая замена диаметра без нового расчёта не объясняет причину отклонения.
5. Виды и разновидности
Для малых диаметров таблица указывает стальные трубы с резьбовыми соединениями, для магистралей — стальные трубы со сварными соединениями, а для подводок — армированный полипропилен. Различия касаются способа монтажа, температурной стойкости, компенсации удлинения и доступа к соединениям. Материал выбирают в границах проектной схемы, а не только по удобству сборки.
Резьбовой участок проще разъединить при локальном ремонте, сварная магистраль требует подготовки и контроля шва, полипропиленовая подводка нуждается в соблюдении условий сварки и опирания. Во всех вариантах оставляют место для арматуры и приборов. При переходе между материалами проверяют совместимость фитингов и направление теплового движения.
| Значение | Источник |
|---|---|
| Стальные трубы с резьбовыми соединениями для малых диаметров | СП 73.13330.2014 |
| Стальные трубы со сварными соединениями для магистралей | СП 73.13330.2014 |
| Полипропиленовые трубы с армированием для подводок | СП 60.13330.2020 |
Назначение ИТП
Индивидуальный тепловой пункт (ИТП) передает тепло от центральной сети к системам отопления и ГВС здания, регулируя параметры.
Материалы труб
Для магистралей используются стальные трубы со сварными соединениями, а для малых диаметров — с резьбовыми.
Ограничения по температуре
Полипропилен нельзя применять в магистральных трубопроводах, если температура теплоносителя превышает 90 °C.
Какой материал труб запрещен к использованию в магистральных трубопроводах при температуре выше 90 °C?
6. На что влияет и зачем нужно
Утепление уменьшает отдачу тепла в помещении ИТП и сохраняет требуемый режим на пути к потребителю. Его непрерывность проверяют вокруг опор, арматуры и переходов, где чаще появляются разрывы. Дренажные точки дают возможность освободить участок перед ремонтом, поэтому их выводят в доступное и безопасное место.
Эксплуатационная проверка включает состояние изоляции, опор, сварных и резьбовых соединений, работу запорной арматуры и отсутствие воды в дренажной линии. Если участок нельзя перекрыть или опорожнить без демонтажа стены, это ограничение схемы нужно устранить при реконструкции.
7. Частые ошибки и на что смотреть
Полипропилен не применяют в магистральной линии при температуре теплоносителя выше 90 °C. Жёсткая трасса без компенсаторов передаёт удлинение на швы и патрубки. Материал и соединение проверяют до закрытия участка отделкой.
Частая монтажная ошибка — арматура без доступа, когда перекрыть линию можно только разборкой стены. Другие признаки проблем: провисание трубы, разрыв утеплителя, неверный уклон или отсутствие дренажа. При опрессовке осматривают соединения, а после изоляции сохраняют возможность повторно проверить кран и прибор учёта.
Частые вопросы
Как понять, что диаметр трубопровода выбран неверно?
Признаки — повышенное сопротивление, шум, нехватка расхода у удалённых потребителей или нестабильная работа арматуры. Сначала исключают закрытый кран, воздух и загрязнение, затем сопоставляют фактический расход с гидравлическим расчётом. Диаметр рассматривают вместе с длиной трассы, фитингами, перепадами высот и характеристиками теплообменника. Простое увеличение прохода без пересчёта может изменить распределение потока между ветвями.
Почему полипропилен нельзя оставлять в горячей магистрали?
Полипропилен применяют для подводок, а при температуре теплоносителя выше 90 °C его нельзя использовать в магистральных трубопроводах. Перед выбором смотрят не только на материал, но и на армирование, соединение, опоры и температурный режим. Для магистрали предусмотрены стальные трубы с подходящим способом соединения, поэтому переход между материалами проверяют по проекту.
Для чего нужен уклон дренажной линии?
Уклон направляет остаток теплоносителя к точке слива и помогает освободить выбранный участок перед ремонтом. В таблице для дренажа указан уклон 0.003 м/м; его применяют в пределах принятой схемы, не заменяя расчёт трассы. Участок должен иметь доступный слив, опоры и непрерывное направление, иначе вода останется в низкой точке или будет уходить через неподходящее соединение.
Когда резьбовое соединение уместнее сварного?
Таблица относит стальные трубы с резьбовыми соединениями к малым диаметрам, а сварные соединения — к магистралям. Резьба удобна там, где нужен разъёмный ремонт и доступ к фитингу; сварка применяется в трассе, где соединение выполняется как часть постоянной магистрали. Окончательный выбор связывают с проектом, температурой, опорами, компенсацией и возможностью контроля шва.
Как понимать испытательное давление трубопровода?
В исходной таблице испытательное давление указано как 6 бар. Это значение относится к проверке собранного участка по принятой процедуре, а не к разрешению постоянно повышать рабочий режим. Перед испытанием из линии удаляют воздух, закрывают или защищают приборы, осматривают соединения и убеждаются, что опоры выдерживают нагрузку. После выдержки проверяют отсутствие течи и падения давления.
Зачем утеплителю указана толщина 50 мм?
Толщина утеплителя влияет на теплопотери трубопровода и сохранение температуры на пути к теплообменнику. В таблице приведено значение 50 мм, относящееся к указанному источнику и конструкции. Его нельзя переносить на каждый узел без проверки материала, температуры, влажности, опор и мест прохода арматуры. Стыки изоляции осматривают отдельно, потому что разрывы снижают результат покрытия.
