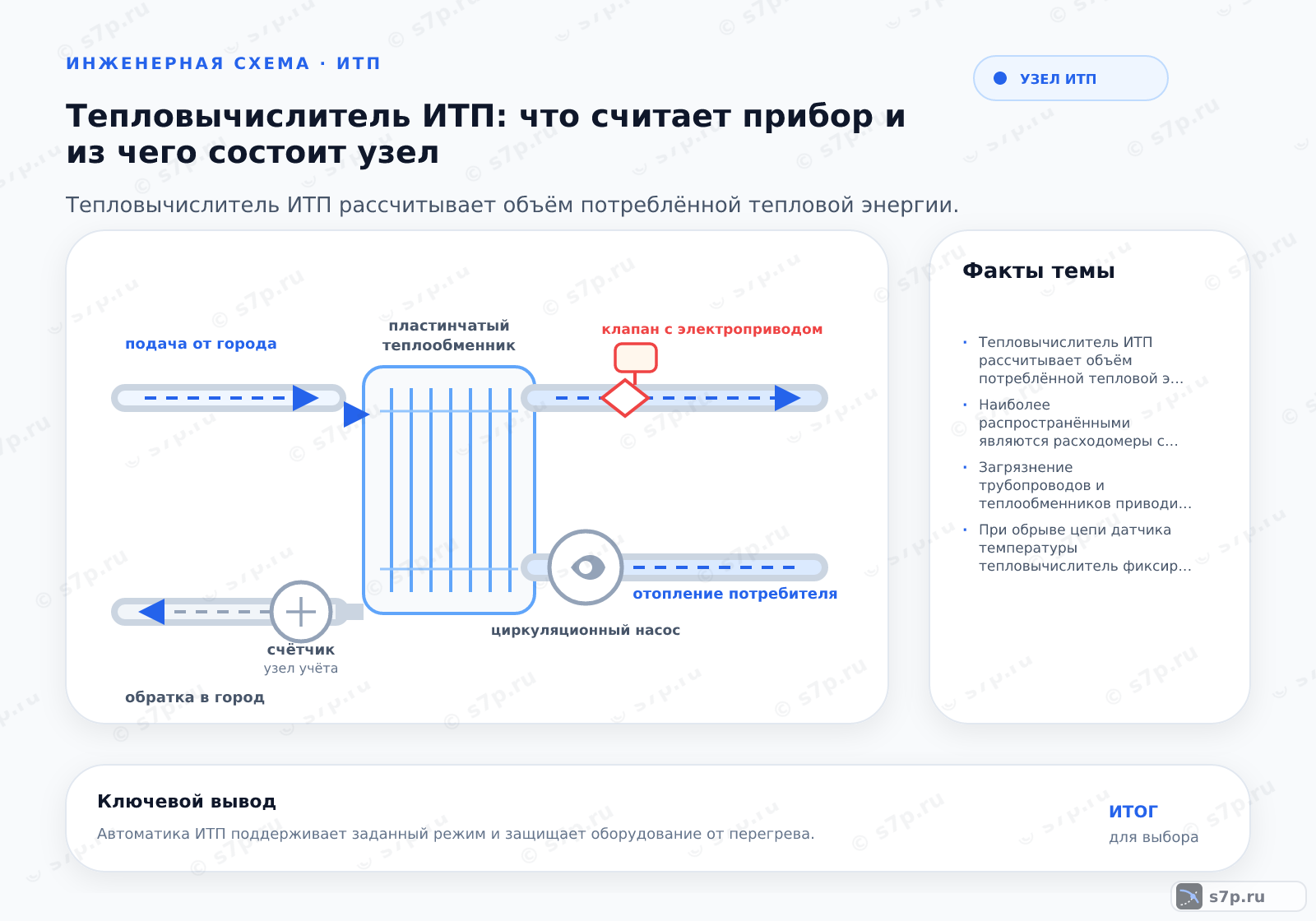

Тепловычислитель ИТП рассчитывает объём потреблённой тепловой энергии, интегрируя показания расходомера и разницу температур подающей и обратной линии, обеспечивая коммерческий учёт для расчётов между ресурсоснабжающей организацией и потребителем. Тепловычислитель ИТП — это электронный прибор, который измеряет расход теплоносителя и его температуру, рассчитывая объём потреблённой тепловой энергии в гигакалориях или киловатт-часах. Корректный учёт тепловой энергии позволяет справедливо распределять затраты между ресурсоснабжающей организацией и потребителем.
данные обновлены 2026-10-21 ·
Расчёт для вашего объекта
Введите мощность и температурный график — расход и ориентировочный напор пересчитаются в браузере без передачи данных.
1. Что такое тепловычислитель ИТП
Тепловычислитель получает сигналы от расходомера и температурных датчиков, а затем связывает расход среды с разностью температур подачи и обратной линии. Так формируется расчёт потреблённой тепловой энергии для узла учёта. Сам прибор не заменяет монтаж измерительного участка: результат зависит от расположения датчиков, качества сигнала и заданных свойств теплоносителя.
В составе узла работают измерительные линии, защитные гильзы, расходомер, терминал и соединительные цепи. Поэтому неисправность ищут не только в корпусе прибора. Отсутствие контакта датчика, воздух или возмущение потока меняют измеренные величины, хотя дисплей может продолжать показывать значения. Приёмку проводят по всей связке оборудования и схеме подключения.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Устройство и принцип работы
Датчики температуры устанавливают в подающем и обратном трубопроводах, расходомер размещают на подготовленном участке, а все сигналы подводят к терминалу. В памяти прибора задают свойства среды и температурный график. После этого вычислитель сопоставляет измеренные величины и выводит результат на дисплей или передаёт его по предусмотренному каналу.
Пуск выполняют после проверки заполнения линий, направления потока, целостности кабелей и правильности клемм. Затем сравнивают показания с фактическим состоянием узла при устойчивом режиме. Если расход меняется рывками, сначала осматривают измерительный участок и соединения, а не корректируют настройки вслепую.
- Шаг 1Установка датчиков температуры в защитные гильзы на подающем и обратном трубопроводах.
- Шаг 2Монтаж расходомера с соблюдением требований к длине прямых участков трубы.
- Шаг 3Подключение датчиков и расходомера к терминалу тепловычислителя.
- Шаг 4Настройка параметров теплоносителя и температурного графика в памяти прибора.
- Шаг 5Проверка целостности цепи и корректности отображения показаний на дисплее.
3. Ключевые параметры
В таблице для узла указаны температура подачи 95 °C, рабочее давление 1.6 МПа, точность вычисления тепла 2 % и межповерочный интервал 4 года. Эти величины относятся к конкретным строкам источников и не превращаются автоматически в допустимые пределы любого прибора. Паспорт выбранной модели остаётся частью проверки.
При подборе сопоставляют диапазоны датчиков, тип расходомера, свойства теплоносителя, присоединение и способ передачи показаний. Отдельно оценивают длину прямых участков, доступ к клеммам и возможность повторить измерение. Нельзя переносить характеристику расходомера на вычислитель без проверки совместимости сигналов и схемы узла.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Диапазон температур подачи | 95 °C | °C | СП 60.13330.2020 |
| Максимальное рабочее давление | 1.6 МПа | МПа | инженерная практика; сверить по паспорту |
| Точность вычисления тепла | 2 % | % | ГОСТ Р 8.610-2004 |
| Межповерочный интервал | 4 лет | лет | ФЗ-102 «Об обеспечении единства измерений» |

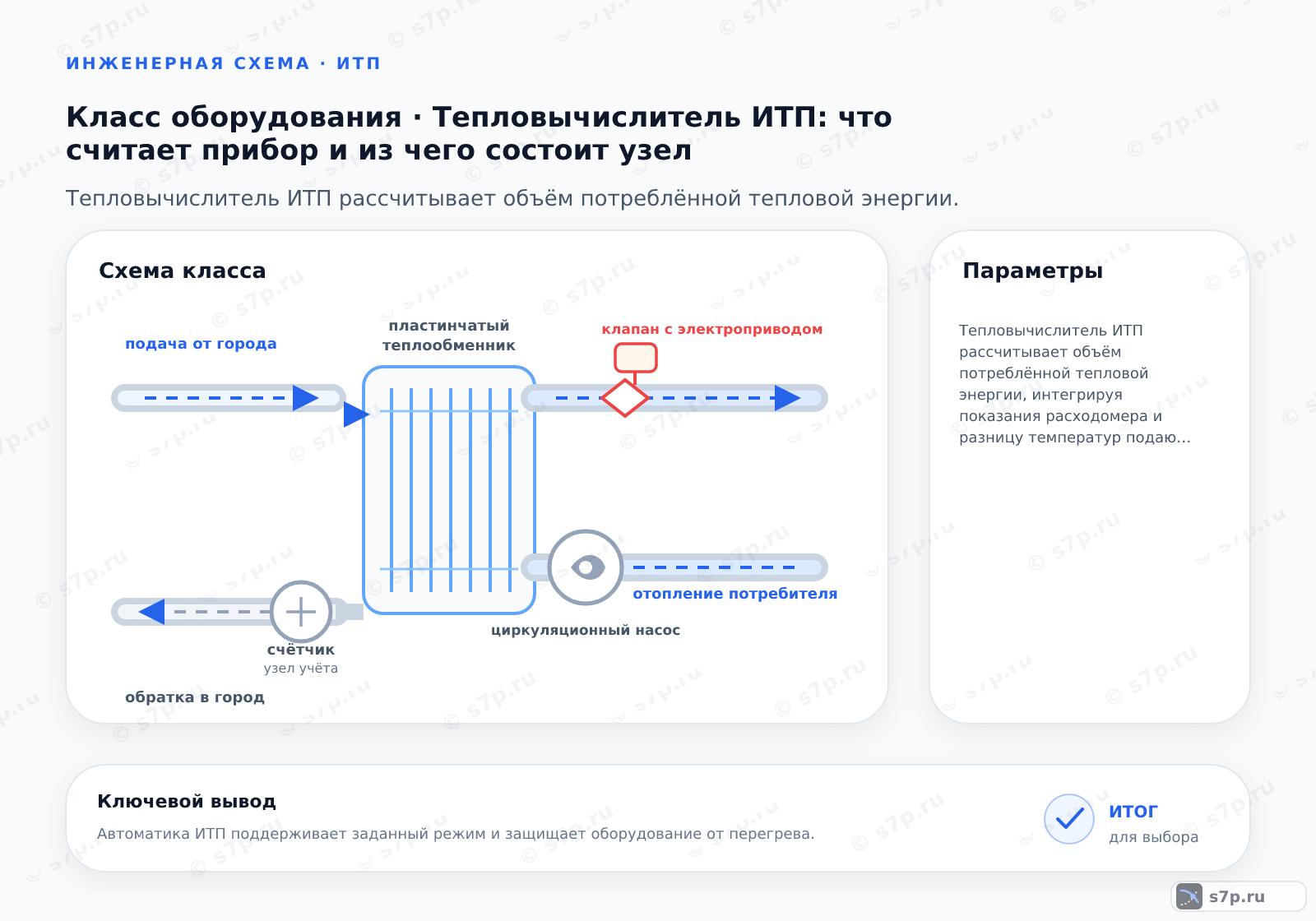

4. Схема работы
В рабочей схеме расходомер фиксирует движение среды, а два температурных канала показывают состояние подачи и обратки. Вычислитель обрабатывает эти сигналы и связывает их во времени, поэтому разрыв цепи или перепутанная линия искажает итог. Передача показаний диспетчеру возможна только при исправном коммуникационном модуле и заданных параметрах.
Места измерения выбирают вне зон смешения, у арматуры и других локальных возмущений. Для расходомера оставляют прямые участки, предусмотренные его монтажной схемой. При проверке смотрят одновременно на расход, обе температуры и отображаемый результат. Расхождение одной величины с остальными указывает на конкретный канал, а не на общую ошибку расчёта.
5. Виды и разновидности
Модульное исполнение используют, когда датчики и расходомер устанавливаются раздельно или условия монтажа требуют вынесенного измерения. Компактное исполнение объединяет элементы и подходит для ограниченного пространства при совместимых диаметрах. Вариант с радиомодемом добавляет дистанционную передачу показаний, но требует проверки канала связи и электропитания.
Различия оценивают по составу узла, доступу для поверки, типу расходомера и способу снятия показаний. Для сложной обвязки важнее раздельная диагностика каналов, для компактной — возможность обслужить встроенный элемент. Название исполнения не заменяет проверки диапазонов, сигналов и условий размещения по паспорту.
| Значение | Источник |
|---|---|
| Модульный тепловычислитель с выносным датчиком температуры для сложных условий эксплуатации. | инженерная практика; сверить по паспорту |
| Компактный тепловычислитель с встроенным расходомером для малых диаметров трубопроводов. | инженерная практика; сверить по паспорту |
| Тепловычислитель с радиомодемом для дистанционной передачи данных диспетчеру. | инженерная практика; сверить по паспорту |
6. На что влияет и зачем нужно
Автоматизированная обработка убирает часть ошибок, возникающих при ручной записи показаний, и связывает расход с температурным режимом. Для коммерческого учёта это позволяет видеть происхождение итоговой величины и отделять её от оценок по косвенным признакам. При изменении режима архив показаний помогает сопоставить момент отклонения с работой оборудования.
Контроль в реальном времени полезен для поиска утечек, обрыва датчика и нестабильного расхода. Однако вычислитель фиксирует только то, что поступает на его входы. Поэтому тревожный результат проверяют на трубопроводе, в гильзах, кабелях и расходомере. Такая последовательность сохраняет связь между показанием и фактическим состоянием узла.
7. Частые ошибки и на что смотреть
Корпус тепловычислителя не вскрывают при эксплуатации: нарушение пломбы меняет статус средства измерений. При работе с паром датчики должны соответствовать высокой температуре среды. Если измерительная часть рассчитана на иные условия, ошибка проявится не только в показаниях, но и в устойчивости самого датчика.
Перед расходомером проверяют длину прямых участков по его монтажной схеме, а температурные датчики удаляют от смешения и местных возмущений. При отклонении показаний осматривают гильзы, кабели, клеммы и направление потока. Настройку вычислителя меняют после этой проверки, иначе ею можно скрыть механическую или монтажную причину.
Частые вопросы
Зачем тепловычислителю нужны два температурных датчика?
Прибор сопоставляет температуру подачи и обратной линии с расходом теплоносителя. Один датчик не показывает, сколько тепла отдано в контуре: нужна разность состояний среды до и после потребителя. Поэтому датчики подключают к разным каналам, проверяют их принадлежность к линиям и размещают вне зон смешения. Перепутанные провода или неудачное место установки дают устойчивое, но неверное вычисление.
Почему расходомер показывает поток, а итог тепла меняется неправильно?
Вычислитель зависит сразу от расхода, обеих температур и заданных свойств теплоносителя. Ошибка появляется при обрыве цепи датчика, перепутанной подающей линии, воздухе в измерительном участке или нарушении прямых участков перед расходомером. Сначала сравнивают показания на дисплее с фактическим движением среды, затем проверяют клеммы, гильзы, кабели и монтажную схему.
Когда оправдано модульное исполнение, а когда компактное?
Модульный прибор удобен, когда расходомер и датчики размещены раздельно, а к терминалу нужен отдельный доступ. Компактное исполнение подходит для ограниченного пространства при совместимых диаметрах и сигналах встроенного элемента. Если показания должны передаваться диспетчеру, рассматривают вариант с радиомодемом. В каждом случае сверяют диапазоны, способ поверки, питание и паспорт конкретной модели.
Можно ли открыть корпус для самостоятельной настройки на месте?
Корпус средства измерений не вскрывают без предусмотренной процедуры: нарушение пломбы меняет статус прибора и порядок его дальнейшей эксплуатации. Настройки проверяют через разрешённый интерфейс и документацию, а при неисправности обращаются к специалисту по узлу учёта. До изменения параметров фиксируют исходные показания и убеждаются, что причина не в датчике, кабеле или расходомере.
Где размещать датчики, чтобы не исказить измерение?
Температурные датчики ставят в защитные гильзы подающего и обратного трубопровода, вне мест смешения, арматуры и локального возмущения потока. Расходомер размещают на участке с прямыми длинами, указанными его монтажной схемой. Датчик не должен касаться стенки или находиться в зоне, где температура отличается от средней по сечению. После монтажа сравнивают оба канала.
Какие значения сверяют при приемке узла учета?
В исходной таблице указаны температура подачи 95 °C, рабочее давление 1.6 МПа, точность вычисления тепла 2 % и межповерочный интервал 4 года. Эти строки сверяют с паспортом прибора, проектной схемой и источником каждой характеристики. Дополнительно проверяют целостность цепи, отображение показаний, направление потока и соответствие датчиков своим линиям.
