Тепловой ввод представляет собой комплексное инженерное сооружение, обеспечивающее безопасное присоединение внутренней системы отопления здания к наружным тепловым сетям через узел учета и первичную обработку теплоносителя. Установка фильтра предотвращает засорение теплообменников и насосов, продлевая срок их службы.
данные обновлены 2026-10-21 ·
1. Что такое тепловой ввод здания
Тепловой ввод связывает наружную тепловую сеть с внутренними контурами здания и задаёт границу, в которой теплоноситель проходит учёт, очистку и регулирование. В его состав входят трубопроводы, арматура, фильтр, измерительные приборы и оборудование ИТП. Узел не вырабатывает тепло, а подготавливает его передачу потребителям.
Расположение и состав ввода зависят от технических условий, проекта и места подключения. Фильтр задерживает загрязнения до теплообменников и насосов, изоляция ограничивает потери, а узел учёта связывает расход энергии с фактическим потреблением. Каждое решение проверяют по схеме здания и доступу для обслуживания.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «raschet».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «itp».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «podbor».
2. Устройство и принцип работы
Работу начинают с получения технических условий, затем разрабатывают и согласуют проект. После этого монтируют трубопроводы, арматуру и оборудование, выполняют гидравлические испытания на прочность и герметичность, а затем проводят пусконаладку с оформлением актов. Последовательность нужна, чтобы не скрыть дефект за последующей операцией.
При проверке сопоставляют фактическое направление потока со схемой, состояние соединений — с проектом, а показания приборов — с рабочим режимом. Фильтр должен быть доступен для очистки, арматура — для отключения участка. После испытаний отдельно контролируют утечки и устойчивость параметров при запуске оборудования.
- Шаг 1Получение технических условий на присоединение к тепловым сетям у теплоснабжающей организации.
- Шаг 2Разработка проектной документации теплового ввода и ИТП с учетом полученных ТУ.
- Шаг 3Согласование проекта с теплоснабжающей организацией и надзорными органами.
- Шаг 4Монтаж трубопроводов, арматуры и оборудования теплового ввода в подвале здания.
- Шаг 5Проведение гидравлических испытаний (опрессовки) системы на прочность и герметичность.
- Шаг 6Пусконаладочные работы и ввод системы в эксплуатацию с составлением актов.
3. Ключевые параметры

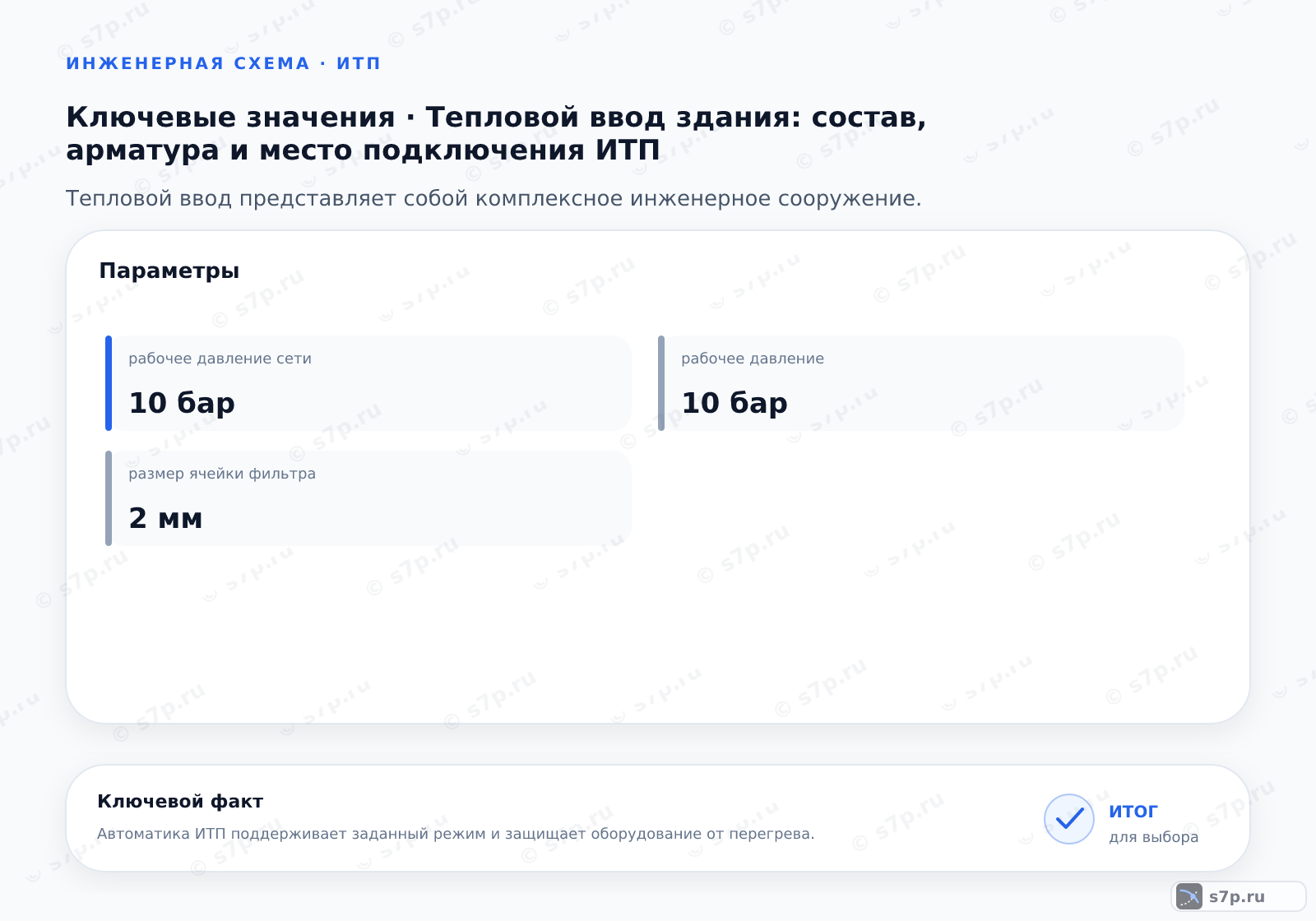

В таблице собраны температура подачи и обратки, рабочее давление, размер ячейки фильтра и высота подвала. Эти параметры определяют совместимость ввода с сетью, пропускную способность очистки и возможность разместить оборудование. Числовые значения проверяют по проекту, техническим условиям и указанному нормативному источнику.
Температурный режим читают для обеих линий, потому что подача и обратка участвуют в разных участках теплопередачи. Давление сопоставляют с прочностью труб, арматуры и оборудования. Размер фильтра нельзя выбирать отдельно от загрязнённости среды и требований аппарата, а высоту проверяют вместе с проходами и обслуживанием.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи | 95 °C | °C | СП 60.13330.2020 |
| Температура обратки | 70 °C | °C | СП 60.13330.2020 |
| Рабочее давление | 10 бар | бар | СП 124.13330.2012 |
| Размер ячейки фильтра | 2 мм | мм | СП 124.13330.2012 |
| Высота подвала | 2.2 м | м | СП 124.13330.2012 |
4. Схема работы

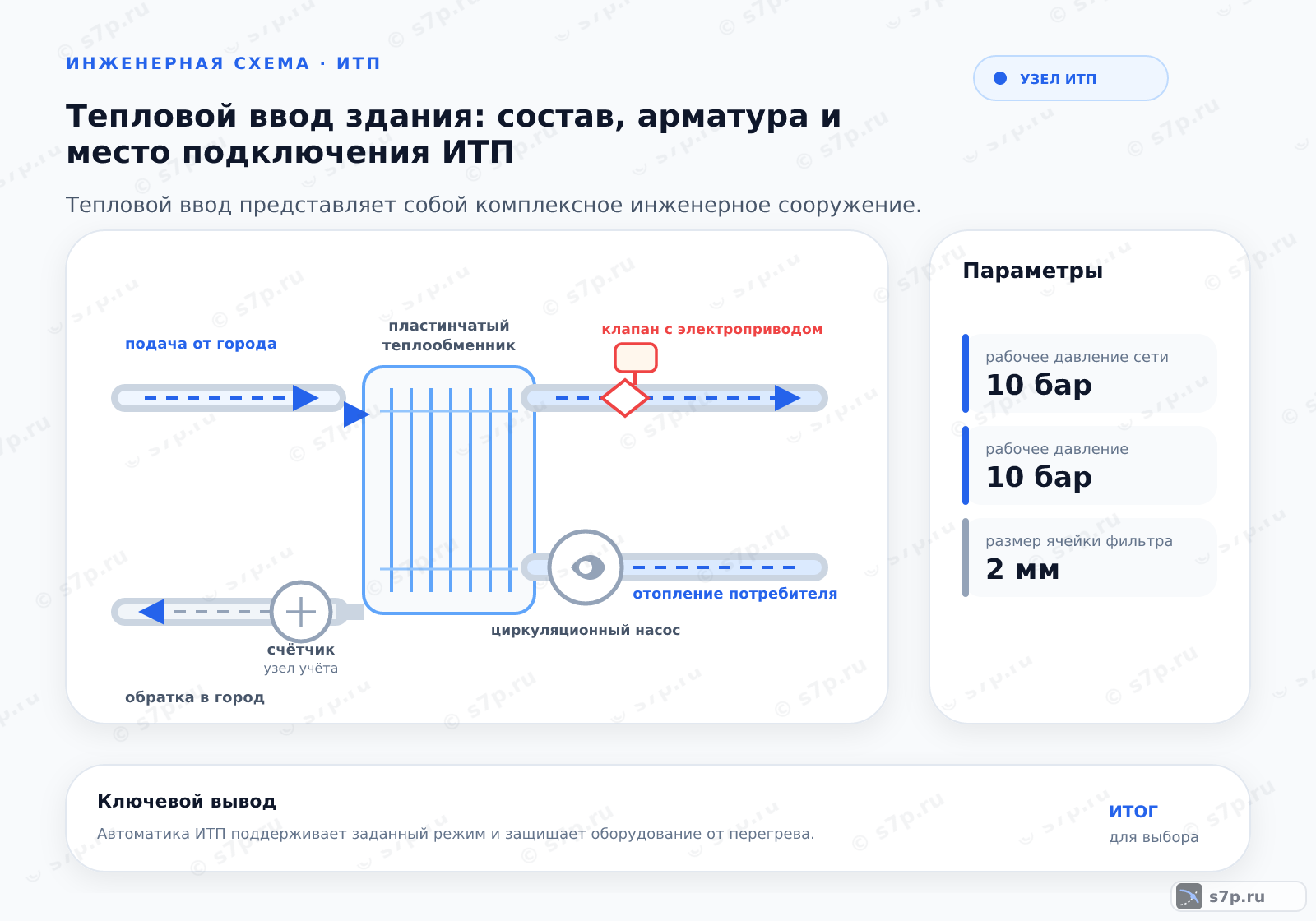

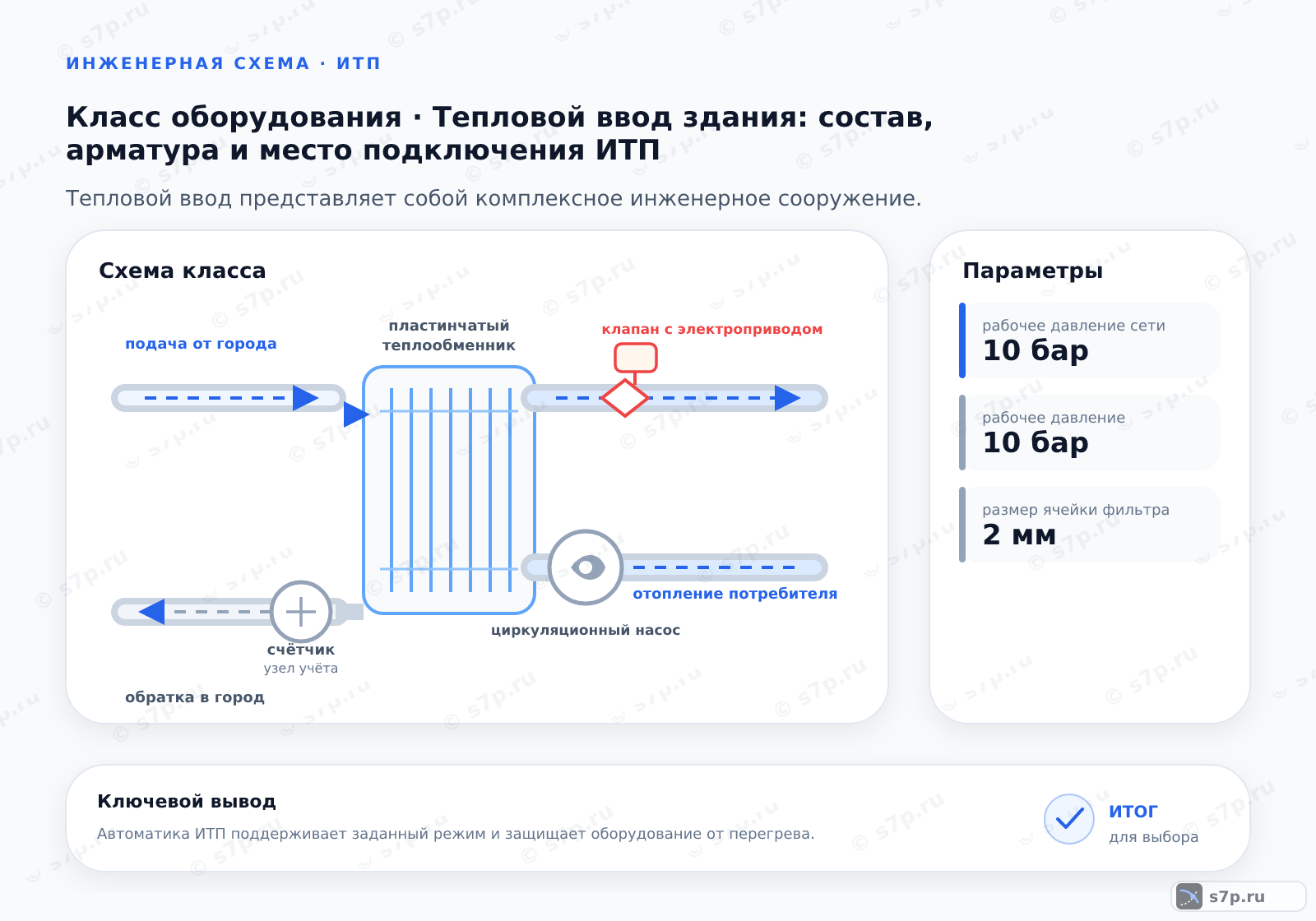

Входящая линия проходит через запорную арматуру и фильтр, затем теплоноситель направляется к узлу учёта и оборудованию передачи тепла. После отдачи энергии обратная линия возвращает среду во внешнюю сеть. Измерительные точки и места отключения должны быть связаны с проектной схемой, иначе показания не описывают границу ввода.
Элеваторный узел смешивает воду для снижения температуры без теплообменника, плиточный теплообменник разделяет контуры, а прямое подключение сохраняет простую схему без развязки. Вариант выбирают по параметрам сети и здания. На каждой схеме сохраняют возможность осмотра фильтра, проверки герметичности и доступа к арматуре.
5. Виды и разновидности
Элеваторный узел использует смешивание для снижения температуры, плиточный теплообменник обеспечивает гидравлическую развязку, а прямое подключение оставляет контуры без такой развязки. Эти варианты отличаются не только названием, но и тем, как передаётся давление, тепло и загрязнение между сторонами системы.
Сравнение начинают с требований наружной сети, состояния внутренней системы и места для обслуживания. При развязке отдельно проверяют первичную и вторичную стороны теплообменника. При смешении контролируют состав потока и положение арматуры. Прямую схему применяют только в границах, указанных проектом и источником таблицы.
| Значение | Источник |
|---|---|
| Элеваторный узел: смешивание воды для снижения температуры без теплообменника. | СП 124.13330.2012 |
| Плиточный теплообменник: эффективное теплоснабжение с полной гидравлической развязкой. | СП 124.13330.2012 |
| Прямое подключение: простая схема для низких зданий без развязки контуров. | СП 124.13330.2012 |
6. На что влияет и зачем нужно
Изоляция ограничивает отдачу тепла в подвал и помогает сохранить расчётный режим на пути к ИТП. Узел учёта показывает фактическую передачу энергии в принятой границе, а фильтр защищает теплообменники и насосы от загрязнений. Польза каждого элемента проявляется только при доступе для проверки и исправных измерительных приборах.
Тепловой ввод также задаёт удобную точку для отключения и испытаний. По показаниям давления и температур находят отклонение между внешней сетью и внутренним контуром. Если участок закрыт изоляцией или арматура недоступна, обслуживание затрудняется и причина потерь может остаться невыясненной.
7. Частые ошибки и на что смотреть
Превышение рабочего давления создаёт нагрузку на трубопроводы и соединения, поэтому его сопоставляют с проектным режимом и ограничениями оборудования. Отсутствие или неправильная установка фильтра ускоряет загрязнение теплообменников и насосов. Перед запуском проверяют направление потока, арматуру и доступ к очистке.
Негерметичное соединение приводит к потере теплоносителя и изменению режима отопления. Утечку ищут после испытаний и при рабочем наблюдении, не прикрывая её изоляцией. При отклонении температуры или давления проверяют приборы, фильтр и запорные участки, затем повторяют контроль после устранения причины.
Частые вопросы
Что входит в состав теплового ввода здания?
Тепловой ввод включает трубопроводы, запорную и регулирующую арматуру, фильтр, измерительные приборы и оборудование присоединённого ИТП. Он обеспечивает переход от наружной сети к внутреннему контуру, а не выработку тепла. Состав уточняют по техническим условиям и проекту, потому что место подключения, необходимость развязки и доступ для обслуживания различаются.
В каком порядке оформляют и монтируют тепловой ввод?
Сначала получают технические условия, затем разрабатывают и согласуют проект. После согласования монтируют трубы, арматуру и оборудование, проводят гидравлические испытания на прочность и герметичность, а затем выполняют пусконаладку с актами. Нарушение порядка затрудняет поиск дефекта: утечка или неверное направление потока могут скрыться за последующей операцией.
Зачем фильтр нужен перед теплообменниками и насосами?
Фильтр задерживает загрязнения, которые иначе попадут в теплообменник, насос или регулирующую арматуру. Его размер ячейки берут из таблицы и сверяют с проектом и требованиями оборудования. Важно оставить доступ для очистки: фильтр, который нельзя безопасно обслужить, перестаёт выполнять защитную функцию и сам становится источником сопротивления.
Чем отличаются элеваторный узел, теплообменник и прямое подключение?
Элеваторный узел снижает температуру смешиванием воды без теплообменника. Плиточный теплообменник передаёт тепло через поверхность и обеспечивает гидравлическую развязку контуров. Прямое подключение сохраняет простую связь без развязки. Вариант выбирают по параметрам сети, внутренней системы, требованиям конкретного проекта и возможности обслуживать арматуру.
Какие параметры ввода нужно сопоставить с проектом?
Сопоставляют температуры подачи и обратки, рабочее давление, размер ячейки фильтра и высоту доступного помещения. Эти значения определяют совместимость с сетью, прочность соединений, качество очистки и возможность разместить оборудование. Проверку ведут по техническим условиям, проекту и источнику таблицы, а не по одному параметру или маркировке арматуры.
Как найти негерметичность после монтажа?
После испытаний осматривают фланцы, резьбовые и сварные соединения, фильтр, арматуру и места прохода труб. Затем наблюдают за давлением и следами теплоносителя при рабочем режиме. Изоляция не должна скрывать соединение до окончания проверки. Если давление или температура меняются без причины, участок отключают по схеме и повторяют осмотр после устранения дефекта.
