Теплоизоляция трубопроводов ИТП снижает передачу тепла в помещение и нагрев доступной поверхности, сохраняя условия эксплуатации узла. Конструкцию выбирают по диаметру трубы, температуре теплоносителя и воздуха, теплопроводности материала и длине участка, а арматуру, фланцы, опоры и стыки оформляют отдельно с сохранением герметичности и доступа для осмотра.
данные обновлены 2026-10-21 ·

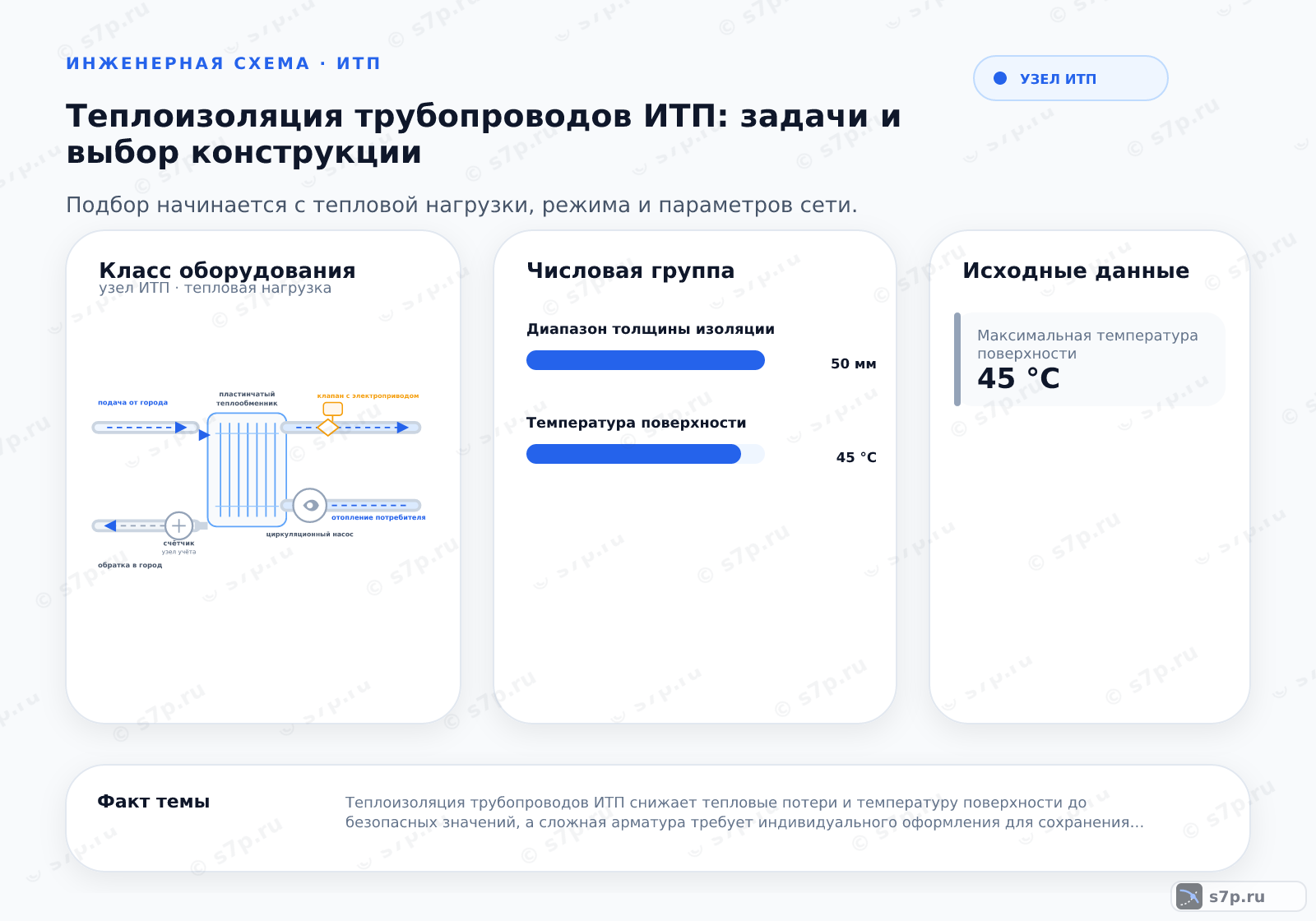

1. Как подобрать Теплоизоляция трубопроводов ИТП: задачи и выбор конструкции: суть
Теплоизоляция ограничивает передачу тепла от трубопровода в помещение и снижает нагрев доступной поверхности. Подбор начинают с диаметра трубы, температуры теплоносителя, температуры воздуха и требований к поверхности. Для арматуры, фланцев и опор нужна отдельная конструкция: она должна сохранять герметичность и не мешать осмотру.
Сплошность слоя важнее формального наличия материала. Зазор между элементами создает локальную потерю тепла, а сжатие меняет структуру и теплопроводность. В проекте одновременно проверяют материал, толщину, защиту от влаги и возможность снять покрытие с обслуживаемых соединений.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
Смежная тема кластера «Схемы присоединения отопления».
2. Калькулятор подбора
Расчетный модуль используют для связи исходных условий с конструкцией изоляции. В него передают наружный диаметр трубы, температуру среды, температуру помещения, длину участка и теплопроводность выбранного материала. Результат проверяют по тепловым потерям и температуре поверхности, а не принимают как замену проектному решению.
Перед вводом данных приводят единицы к одному виду и отделяют прямые участки от арматуры. Если материал влажный, поврежденный или сжатый, расчетная теплопроводность уже не описывает фактическое состояние. Поэтому после подбора проверяют способ стыковки, защитный слой и доступ для последующего осмотра.

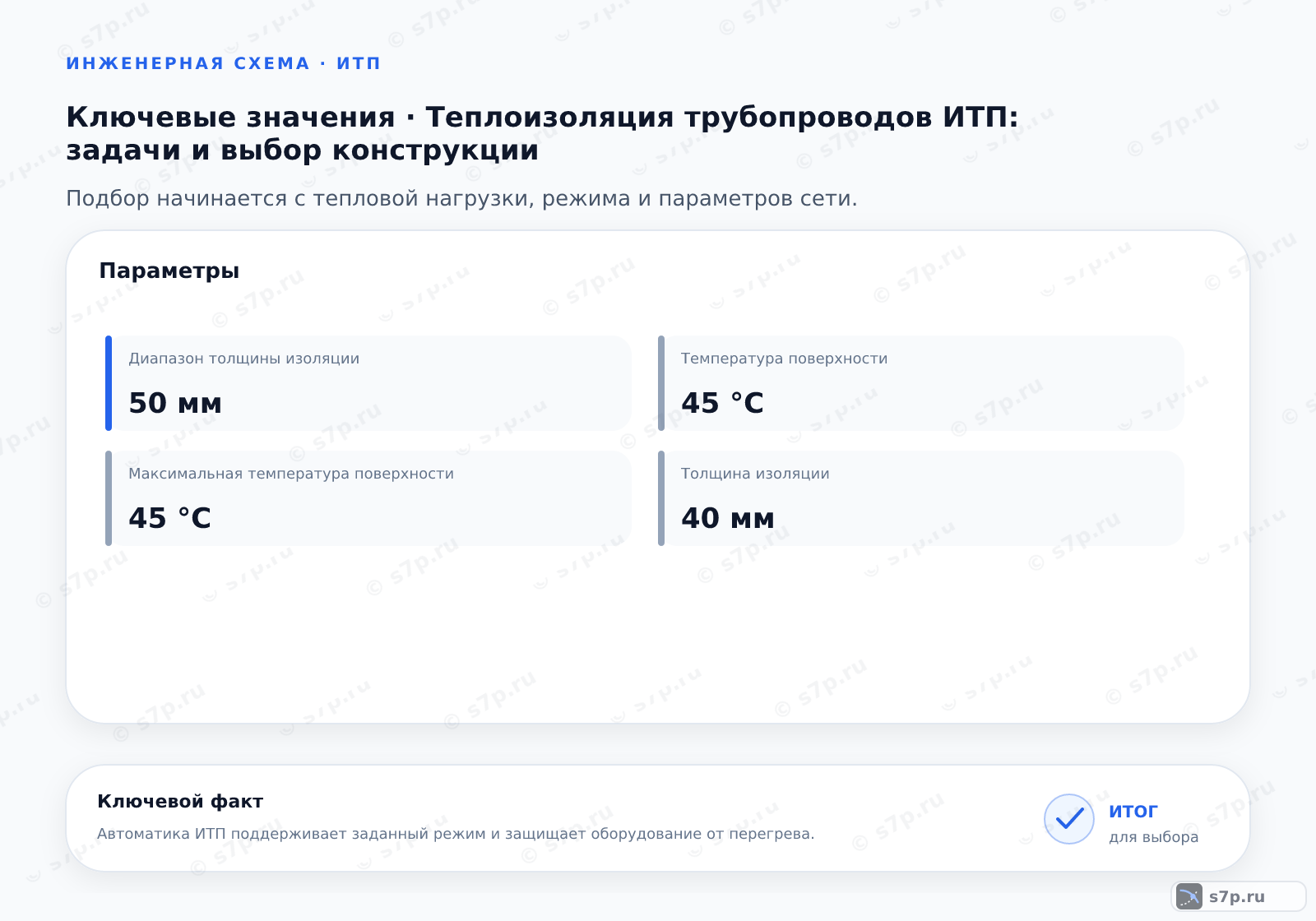

3. Исходные данные для расчёта
В таблице указаны диаметр трубопровода, температура теплоносителя, температура воздуха, допустимая температура поверхности, коэффициент теплопроводности и длина участка. Эти данные связывают геометрию, тепловой режим и свойства материала. При замене трубы или изоляции расчет выполняют повторно по обновленной паспортной информации.
Температуру поверхности рассматривают как ограничение эксплуатации, а теплопроводность — как характеристику материала в принятом состоянии. Длина нужна для оценки суммарных потерь, но не заменяет проверку местных узлов. Стыки, подвесы и арматуру осматривают отдельно, потому что именно там слой часто прерывается.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Наружный диаметр трубы | 57 мм | мм | инженерная практика; сверить по паспорту |
| Температура теплоносителя | 90 °C | °C | инженерная практика; сверить по паспорту |
| Температура воздуха в помещении | 20 °C | °C | инженерная практика; сверить по паспорту |
| Температура поверхности | 45 °C | °C | СанПиН 2.1.2.2645-10 |
| Коэффициент теплопроводности | 0.04 Вт/(м·К) | Вт/(м·К) | инженерная практика; сверить по паспорту |
| Длина трубопровода | 10 м | м | инженерная практика; сверить по паспорту |

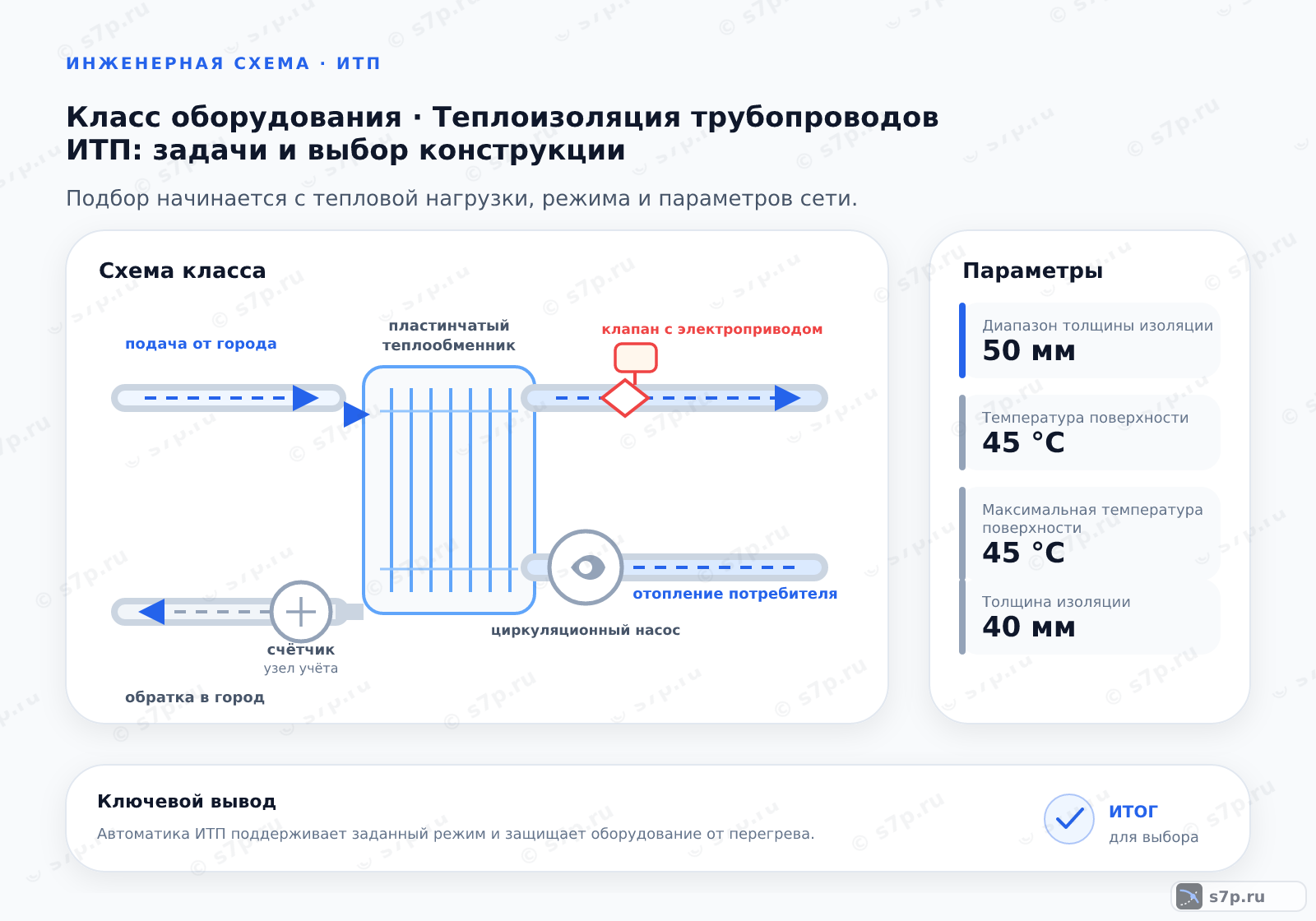

4. Диаграмма зависимости
Диаграмма показывает, как изменение конструкции изоляции влияет на тепловые потери и температуру поверхности. При чтении сравнивают одинаковые условия трубы, среды и помещения. Если меняется сразу материал и геометрия, нельзя приписать результат одному фактору без повторной проверки исходных данных.
Практический смысл графика появляется после сопоставления с узлами, где слой прерывается. Прямая труба может соответствовать расчету, но открытая арматура или зазор на стыке создают иной режим. Поэтому диаграмму используют вместе с конструктивной схемой и осмотром установленного покрытия.
5. Типичные ошибки подбора
Влажный воздух и негерметичные стыки ухудшают состояние минераловатной изоляции, поэтому швы и защитный слой проверяют по всей длине. Поврежденный материал не используют: вмятины и разрывы меняют расчетную толщину и создают местный перегрев поверхности.
Другой частый промах — перенос подбора с прямого участка на клапан или фланец без изменения конструкции. Изоляцию нельзя сдавливать при установке, закрывать ею подвижные части или лишать доступа к соединениям. После монтажа контролируют непрерывность слоя и отсутствие влаги.
6. Запас и коэффициенты
Толщину теплоизоляции определяют расчетом теплопотерь и температуры поверхности по условиям конкретного трубопровода. Фиксированный процент не учитывает диаметр, температуру среды, свойства материала, влажность и длину участка, поэтому такой подход не заменяет теплотехническую проверку.
При выборе запаса учитывают изменение характеристик материала в эксплуатации и качество стыков. Допущения фиксируют в проекте, а паспорт изоляции сверяют с фактическим режимом. Если меняются теплоноситель, помещение или конструкция покрытия, прежний расчет нельзя считать действующим без повторной проверки.
Частые вопросы
Какие исходные данные нужны для подбора изоляции трубы?
Уточняют наружный диаметр трубы, температуру теплоносителя, температуру воздуха в помещении, длину участка и теплопроводность материала. Отдельно задают требование к температуре поверхности и учитывают конструкцию стыков, опор и арматуры. Данные берут из проекта и паспортов. Если меняется среда, помещение, материал или состояние покрытия, расчет выполняют повторно, а старую толщину не переносят автоматически.
Как оформить изоляцию на клапанах и фланцах?
Для арматуры и фланцев применяют съемную или разборную конструкцию, которая закрывает горячую поверхность, но оставляет доступ к соединению и приводу. Стыки герметизируют от влаги, а подвижные части не зажимают слоем изоляции. Конструкцию проверяют по месту: она не должна мешать осмотру, затяжке, снятию фильтра или безопасному отключению участка.
Почему зазоры и сжатие ухудшают работу изоляции?
Зазор между скорлупами или матами создает участок с повышенной передачей тепла и может пропускать влажный воздух. Сжатие меняет толщину и структуру материала, поэтому его теплопроводность уже не соответствует расчетному состоянию. При монтаже проверяют непрерывность слоя, плотность стыков и защиту от влаги. Поврежденные элементы заменяют, а не закрывают поверх новым покрытием.
Как сравнить материалы по теплопроводности и эксплуатации?
Сравнивают заявленную теплопроводность в условиях, близких к рабочей температуре, устойчивость к влаге, форму поставки и возможность выполнить герметичные стыки. Материал должен соответствовать температуре среды и конструкции трубопровода. Нельзя выбирать только по одному показателю: влажность, сжатие, защита поверхности и доступ к арматуре меняют фактический результат. Паспорт проверяют перед монтажом.
Как использовать диаграмму зависимости при подборе?
На диаграмме сопоставляют толщину или конструкцию изоляции с тепловыми потерями и температурой поверхности при одинаковых исходных условиях. Сначала фиксируют диаметр трубы, температуру среды и помещения, затем сравнивают варианты. Если одновременно изменены материал и геометрия, результат нельзя отнести к одному фактору. После выбора дополнительно проверяют стыки, арматуру и защиту от влаги.
Когда расчет теплоизоляции нужно выполнить заново?
Повторный расчет нужен при замене трубопровода, теплоносителя, материала изоляции, помещения или конструктивного оформления арматуры. Его также делают после обнаружения влажности, значительного сжатия, повреждения и устойчивого роста тепловых потерь. В расчет заново вводят диаметр, температуры, длину и свойства материала. Фиксированный запас не заменяет проверку изменившихся условий.
