Температурный график ИТП связывает температуру наружного воздуха с температурой подачи теплоносителя и показывает требуемый режим отопления. Температуру обратки, перепад между контурами, точку регулирования, показания датчиков, расход и работу регулирующей арматуры рассматривают совместно, поскольку по ним оценивают передачу тепла и соответствие фактической работы проектной кривой.
данные обновлены 2026-10-21 ·
1. Что такое температурный график ИТП
Температурный график связывает температуру наружного воздуха с температурой теплоносителя в подающем трубопроводе. При изменении погоды меняется требуемая тепловая мощность здания, а вместе с ней — режим подачи. Температуру обратки и перепад между контурами рассматривают одновременно, потому что они показывают результат передачи тепла.
График не является самостоятельным режимом оборудования. Он работает вместе с датчиком наружного воздуха, измерением подачи и обратки, регулирующим органом и принятой схемой подключения. Если фактические показания расходятся с кривой, проверяют датчики и гидравлику до изменения настройки автоматики.
Текущая страница в тематической подборке.
Смежная тема кластера «ustroystvo».
Смежная тема кластера «Гидравлика и балансировка ИТП».
Смежная тема кластера «Арматура и балансировка ИТП».
Смежная тема кластера «Основы ИТП и границы системы».
Смежная тема кластера «ИТП в системе теплоснабжения».
Смежная тема кластера «Автоматика и измерения ИТП».
Смежная тема кластера «Коммерческий учёт тепла».
Смежная тема кластера «Схемы ГВС в ИТП».
2. Устройство и принцип работы
Работу начинают с определения тепловых потерь здания и требуемой мощности. Затем выбирают базовую кривую, связывают ее с датчиком наружного воздуха и настраивают автоматику ИТП. После пусконаладки график сопоставляют с температурой в помещениях, подачей, обраткой и реакцией регулирующей арматуры.
Корректировку выполняют по наблюдаемому отклонению, а не по одной точке измерения. Слишком высокая подача может быть следствием неверного датчика или положения клапана, а недостаточная — ограниченного расхода и воздуха в контуре. Поэтому изменение кривой сопровождают проверкой потока и фактического состояния системы.
- Шаг 1Определить тепловые потери здания.
- Шаг 2Рассчитать требуемую тепловую мощность.
- Шаг 3Выбрать базовый температурный график.
- Шаг 4Настроить параметры автоматики ИТП.
- Шаг 5Провести пусконаладочные работы.
- Шаг 6Корректировать график по результатам эксплуатации.
3. Ключевые параметры
В таблице сопоставлены температуры подачи и обратки при разных наружных условиях, минимальная температура подачи и перепад между подающей и обратной линиями. Эти значения описывают форму графика и проверяют, насколько выбранный режим соответствует проектной схеме. Источник параметра учитывают вместе с паспортом автоматики и оборудования.
При подборе не смешивают температуру сети с температурой потребительского контура. Отдельно проверяют, где установлены датчики, какой диапазон регулирования доступен и как меняется обратка при изменении подачи. Любое отклонение фиксируют с наружной температурой и расходом, иначе график нельзя корректно сравнить с фактической работой.
| Параметр | Значение | Единица | Источник |
|---|---|---|---|
| Температура подачи при -30°C | 130 °C | °C | СП 41-101-96 |
| Температура обратки при -30°C | 90 °C | °C | СП 41-101-96 |
| Минимальная температура подачи (°C) | 50 °C | °C | СП 41-101-96 |
| Температура обратки при +20°C | 40 °C | °C | СП 41-101-96 |
| Перепад температур подачи и обратки | 20 °C | °C | Инженерная практика |
| Минимальная температура подачи (°C) | 50 °C | °C | Инженерная практика; сверить по паспорту |
4. Схема работы

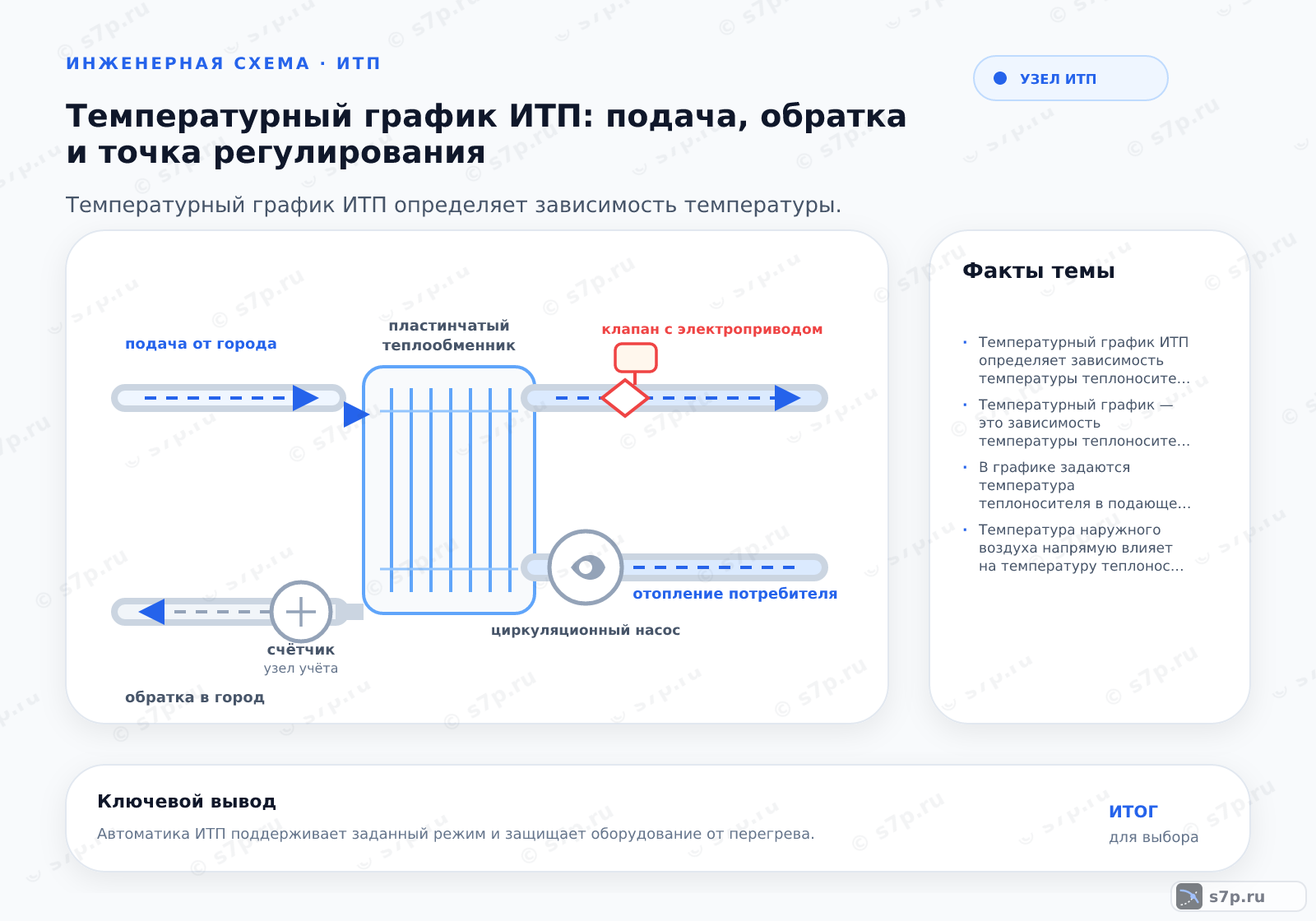

Датчик наружного воздуха передает сигнал контроллеру, который рассчитывает требуемую подачу по принятой кривой. Регулирующий клапан или другой исполнительный орган меняет поток теплоносителя, а датчики подачи и обратки показывают результат. Насосная и теплообменная части должны обеспечивать условия, в которых команда автоматики действительно меняет режим.

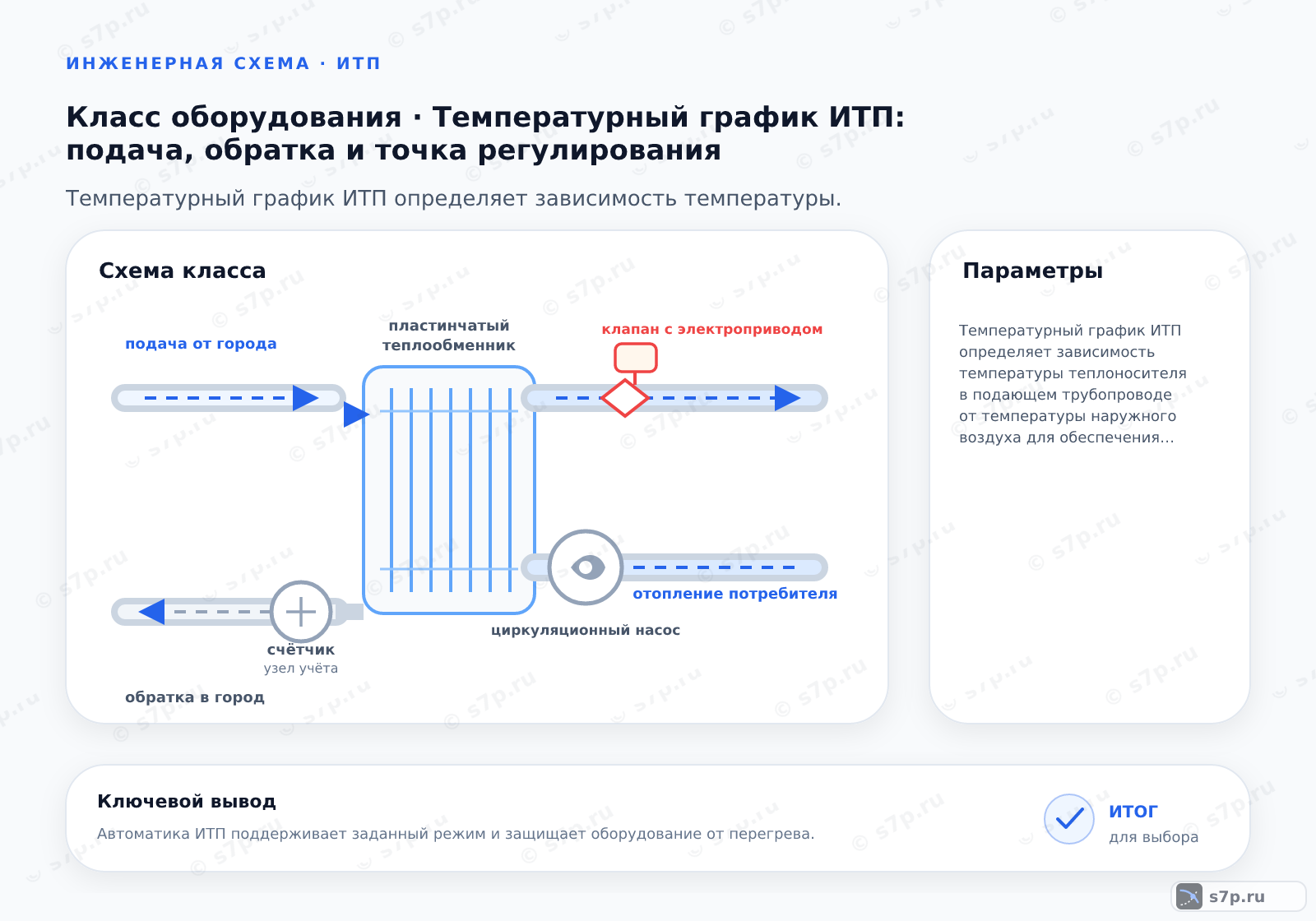

В независимой схеме график применяют к потребительскому контуру через теплообменник, в зависимой — к потоку сети с учетом принятой обвязки. Различие влияет на измерительные точки и реакцию клапана. При диагностике сначала восстанавливают путь сигнала от датчика к исполнительному органу, затем оценивают температуру и расход.
5. Виды и разновидности
По схеме подключения различают зависимый режим без элеватора, зависимый режим с элеватором и независимое подключение через теплообменник. В первом случае график связан с непосредственным движением сетевой воды, во втором добавляется смешение, а в третьем контуры разделяются теплообменной поверхностью.
Сравнивают не только способ присоединения, но и доступный диапазон регулирования, точки измерения, гидравлическую связь и требования к обслуживанию. Смена схемы меняет логику настройки графика. Поэтому кривую от одного узла нельзя переносить на другой без проверки проекта, датчиков и фактических температур.
| Значение | Источник |
|---|---|
| Зависимое подключение без элеватора | Инженерная практика |
| Зависимое подключение с элеватором | Инженерная практика |
| Независимое подключение через теплообменник | Инженерная практика |
Что такое температурный график
Температурный график ИТП — это зависимость температуры теплоносителя в подающем трубопроводе от температуры наружного воздуха. Он задаёт режим работы системы отопления.
Точка регулирования
Точка регулирования — это температура, при которой автоматика начинает корректировать подачу теплоносителя. Кривая отопления — математическая модель этого графика.
Что идёт не так при ошибке
Неправильная настройка графика грозит перегревом помещений, а слишком низкая температура обратки — замерзанием системы и риском кавитации насосов.
От чего зависит температура теплоносителя в подаче по температурному графику ИТП?
6. Частые ошибки и на что смотреть
Ошибкой считают график по памяти, без привязки к тепловым потерям, наружному датчику и режиму здания. Также путают температуру подачи с температурой обратки и меняют кривую, не проверив фильтр, клапан и расход. При каждом изменении записывают исходные и фактические показания, чтобы видеть результат настройки.
Слишком низкая температура обратки повышает риск замерзания системы и кавитации насосов, а завышенная подача вызывает перегрев помещений и лишнюю нагрузку на оборудование. При таком отклонении проверяют датчики, положение арматуры и циркуляцию. Одной командой автоматики нельзя исправить неисправность контура.
Частые вопросы
Как выбрать базовую кривую для системы отопления?
Кривую связывают с тепловыми потерями здания, расчетной мощностью, температурой подачи и обратки принятой схемы. Затем проверяют, поддерживает ли автоматика нужный диапазон и корректно ли установлен наружный датчик. Готовую кривую не переносят на другой объект без проверки ограждений, контуров, теплообменника и фактического расхода. После пусконаладки ее сопоставляют с температурой помещений и обратной линией.
Что показывает разница между подачей и обраткой?
Разница температур показывает, сколько тепла отдано в контуре при принятом расходе. Ее оценивают вместе с температурой подачи, расходом и режимом здания. Слишком малый перепад может быть связан с избыточным потоком или слабой теплопередачей, а слишком большой — с ограничением циркуляции. Перед изменением кривой проверяют фильтры, клапаны, насос и точки измерения.
Когда применяют зависимую и независимую схему подключения?
Зависимая схема передает режим сетевого теплоносителя непосредственно или через элеваторное смешение. Независимая схема разделяет контуры теплообменником и требует отдельной проверки каждой стороны. Выбор зависит от параметров сети, требований потребителя, регулирования и гидравлической связи. Вместе со схемой меняются точки датчиков и логика настройки, поэтому одну кривую нельзя автоматически использовать для всех вариантов.
Как понять, что температурный график настроен неправильно?
Признаками могут быть устойчивый перегрев помещений, недогрев, несоответствие подачи наружной погоде, чрезмерное изменение обратки или реакция клапана без результата. Сначала фиксируют наружную температуру, подачу, обратку, расход и положение арматуры. Затем проверяют датчик, фильтр, клапан и циркуляцию. Только после исключения механической причины корректируют кривую и снова наблюдают за режимом.
Как проверить работу наружного датчика и автоматики?
Сравнивают показание наружного датчика с фактическими условиями и проверяют, поступает ли сигнал в контроллер. Затем наблюдают, меняется ли команда исполнительному органу и подтверждается ли она температурой подачи. Если команда есть, а поток не меняется, осматривают клапан, насос и фильтр. Изменение уставки без проверки цепочки датчик—контроллер—исполнительный орган не дает надежной диагностики.
Что делать при слишком низкой температуре обратки?
Сначала проверяют расход, положение арматуры, работу смешения и правильность показаний датчиков. Низкая обратка может сопровождать ошибку графика, ограничение потока или нарушение схемы. В холодном режиме она повышает риск замерзания системы и кавитации насосов, поэтому нельзя просто уменьшать подачу. После устранения причины режим сверяют с проектной кривой и паспортом оборудования.
